石油天然气应用钢舱框架结构设计

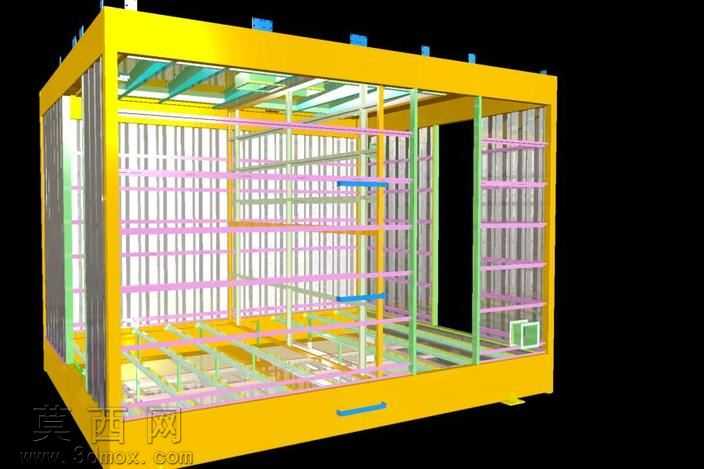

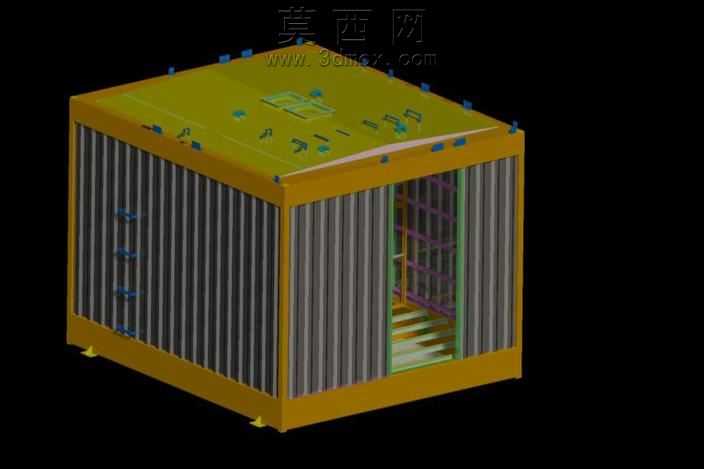

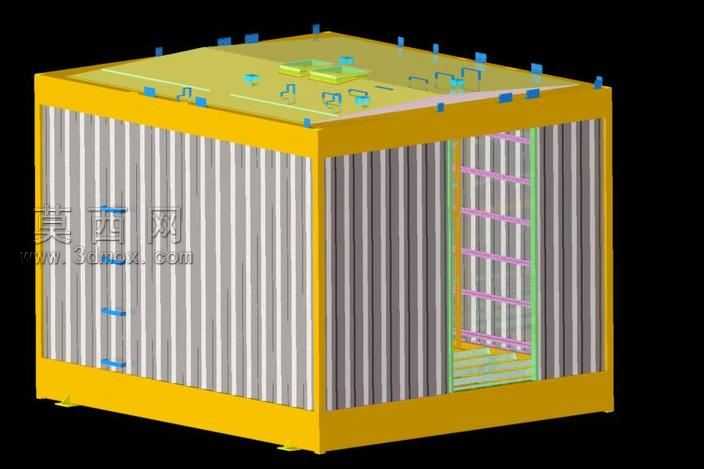

本作品为面向石油天然气应用场景设计的钢舱框架三维模型，整体采用模块化框架式结构设计思路，以保障舱体在油气作业复杂工况下的结构强度与安装适配性。建模过程中优先采用参数化建模方式，对舱体的底部承载基座、竖向支撑立柱、横向连接横梁、顶部防护顶架分别进行独立建模后完成装配约束，所有构件的连接节点均按照钢结构焊接装配的工艺要求进行细节还原，确保模型可直接对接后续的生产加工工艺设计。材质配置上，底部基座采用厚重的低合金高强度钢材质，表面做防锈耐磨的黄色涂装处理，还原工业钢结构防护涂层的视觉效果；竖向支撑构件采用银灰色金属质感的型钢材质，清晰呈现型钢的截面轮廓与金属肌理；内部横向分层的支撑构件分别采用不同色彩的区分材质，既能够在模型展示阶段清晰区分不同功能的结构层，也便于后续设计迭代中快速识别对应构件的功能属性。结构设计层面，整体舱体采用对称式布局，底部基座设置有隐藏式抽屉结构与吊装定位点位，满足舱体内部器件收纳与现场吊装转运的使用需求；竖向框架采用密排立柱搭配横向拉结筋的结构形式，在保障舱体整体抗形变能力的同时，预留出充足的通透空间，适配油气场景下的通风、防爆泄压的安全要求；顶部框架采用纵横交错的梁体排布，均匀分散顶部载荷，同时预留了设备安装的固定点位。模型渲染阶段采用均匀的工业展示布光，既清晰呈现所有结构构件的连接关系与细节特征，也通过材质的反光、粗糙度参数调整，还原不同钢结构构件的真实质感，避免过度光影效果干扰结构本身的展示。整体设计兼顾了结构强度、工艺可行性与场景适配性，可用于油气作业场景下的设备防护舱方案展示、结构受力仿真分析前置参考以及生产加工的工艺对接使用。
