嵌套式同轴复合弹簧结构设计

　　做机械结构设计快十年，碰到需要兼顾大承载与小变形量的缓冲场景，第一反应往往不是选单根大线径弹簧，而是这种嵌套布置的复合弹簧结构。很多刚入行的设计师容易踩的坑是，为了满足承载要求盲目加粗弹簧线径，最后要么弹簧刚度太大失去缓冲效果，要么安装空间塞不下，要么压缩行程不够导致缓冲行程不足，这种同轴嵌套的复合弹簧刚好能解决这类矛盾。

　　这种结构最常见的应用场景，是中小型冲压设备的模座缓冲、自动化产线的末端阻挡缓冲、小型振动设备的隔振支撑，还有部分健身器材的阻尼复位结构里也能见到。和单根弹簧比，它能在相同的安装外径下，提供更大的承载能力，同时通过内外圈弹簧的刚度匹配，实现更平缓的载荷-变形曲线，不会出现单根弹簧压缩到中后期刚度陡增的问题。

　　设计这类复合弹簧的时候，首先要确定的是内外弹簧的旋向，必须做成相反旋向，避免压缩过程中内外圈弹簧卡滞，这是最基础的设计准则，很多新手容易忽略这点，打样回来一压缩就发现两个弹簧互相咬合，直接报废。其次要算好内外弹簧的径向间隙，间隙太小压缩时容易因为弹簧的侧向弯曲蹭到一起，间隙太大又会浪费径向安装空间，一般根据线径大小留0.5到2毫米的间隙就足够，线径越大留的间隙要适当放大。

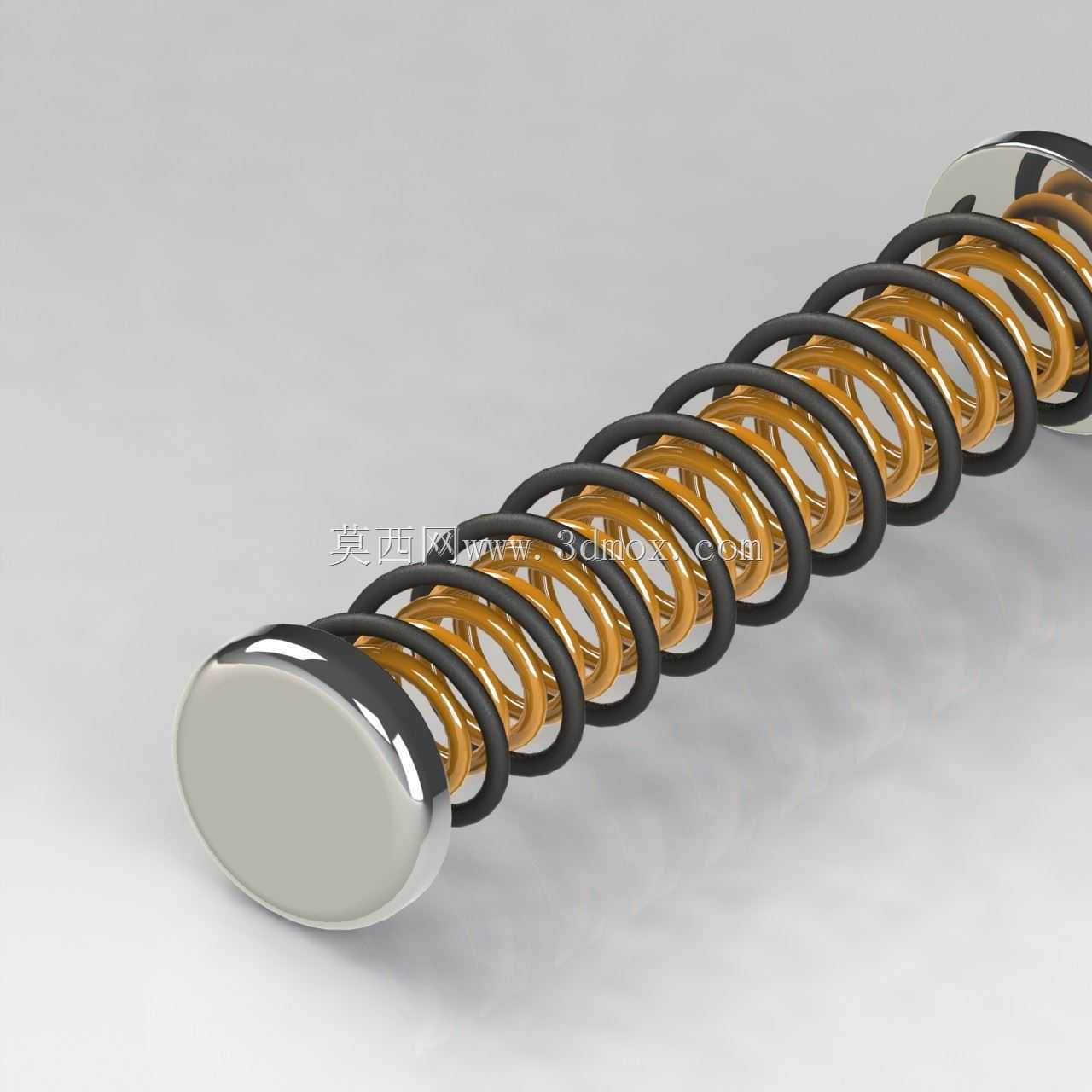

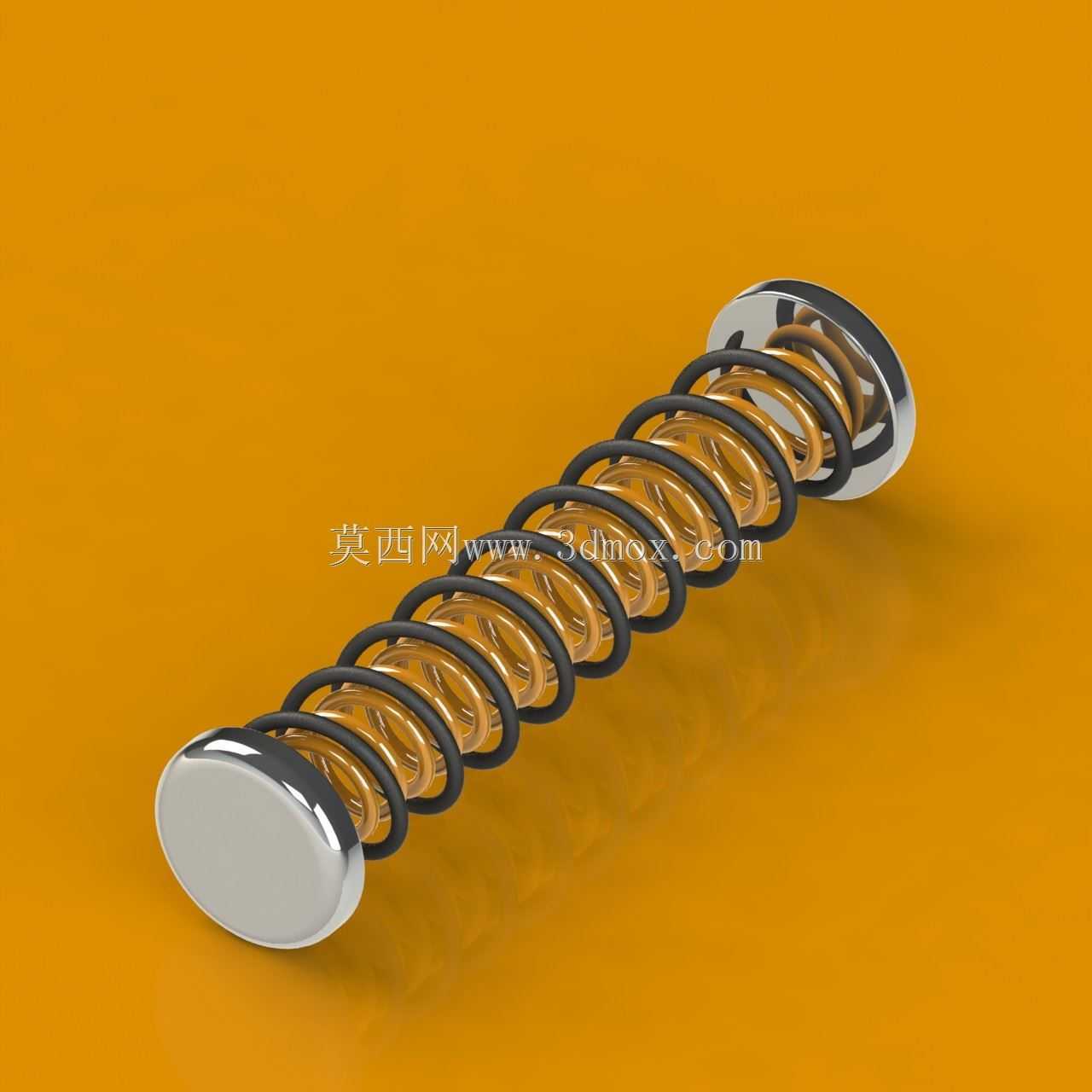

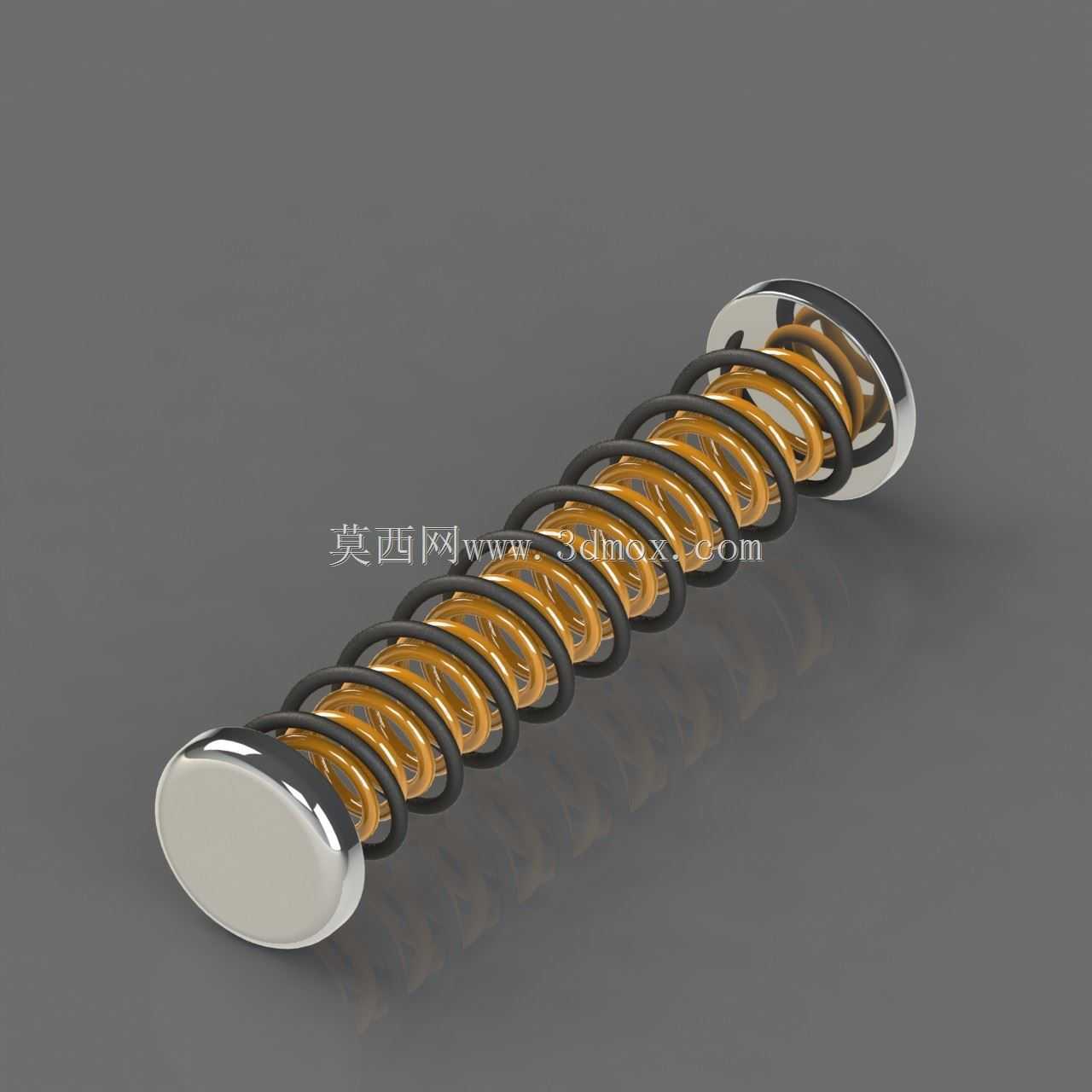

　　从安装边界来看，这款复合弹簧两端配了平端压盖，压盖的直径刚好覆盖内外弹簧的外径，安装时不需要额外做弹簧定位台阶，压盖本身就能起到径向限位的作用，避免弹簧工作时出现径向窜动。两端的压盖做了圆角过渡，没有尖锐棱角，一方面避免压缩时刮伤弹簧端面的镀层，另一方面也能减少应力集中，提升压盖的使用寿命。

　　尺寸设计上，这类弹簧的总长度一般根据所需缓冲行程确定，通常预压缩量取总行程的15%到20%，避免空载时弹簧松脱。内外弹簧的线径差一般控制在1到3毫米，外圈弹簧用稍大的线径承担60%左右的载荷，内圈用稍小的线径承担剩余载荷，两者的并紧高度要尽量保持一致，避免压缩到极限行程时其中一根弹簧先并紧出现应力过载。

　　实际选型的时候还要注意工作环境，如果是在有腐蚀的环境下使用，弹簧材质要选不锈钢，如果是普通室内工况，选65Mn做表面喷塑或者镀锌处理就足够。另外要校核弹簧的疲劳寿命，对于频繁往复压缩的工况，要把弹簧的最大切应力控制在材料许用应力的70%以内，避免过早出现疲劳断裂。很多人设计的时候只算静载荷，忽略了动载荷下的应力放大系数，最后用不了几个月弹簧就断了，这点在振动设备上应用时尤其要注意。

　　还有个容易被忽略的细节是弹簧的端圈处理，内外弹簧的两端都要做并紧磨平处理，磨平长度不小于端圈周长的四分之三，这样弹簧和压盖接触的时候是面接触，不是线接触，不会出现压偏的情况，受力更均匀。如果端圈不磨平，安装后弹簧很容易出现倾斜，压缩时侧向力变大，不仅会加速弹簧磨损，还会影响整个缓冲结构的稳定性。

　　这种复合弹簧和橡胶缓冲块比，优势是刚度稳定，不会因为温度变化出现性能衰减，使用寿命更长，而且可以通过调整内外弹簧的参数灵活调整整体刚度，适配不同的载荷需求。和碟簧比，它的压缩行程更大，缓冲过程更平缓，不会出现碟簧那种分段刚度的突变，适合需要连续缓冲的场景。

　　做三维建模的时候，要注意螺旋线的生成参数，内外弹簧的螺距要匹配，保证压缩过程中两者的变形量一致，不会出现干涉。两端的压盖要和弹簧端面做贴合约束，建模时可以先做出单圈弹簧的端面，再和压盖做配合检查，确保没有间隙或者干涉。很多人建模的时候只画弹簧的螺旋部分，忽略端圈并紧的结构，最后导出的工程图没法直接用于生产，这点要特别注意。

　　在实际装配的时候，要先把内圈套进外圈里，再把两端的压盖装上，因为内外旋向相反，装配的时候不会卡滞，装完之后要手动压缩几次，检查有没有蹭圈的情况，如果有轻微蹭圈，可以稍微调整内圈或者外圈的端圈角度，保证两者同轴。如果是用于高速往复运动的场景，还可以在内外弹簧之间加一层薄的尼龙衬套，进一步减少摩擦噪音，不过一般低速工况下不需要，留够径向间隙就足够。
