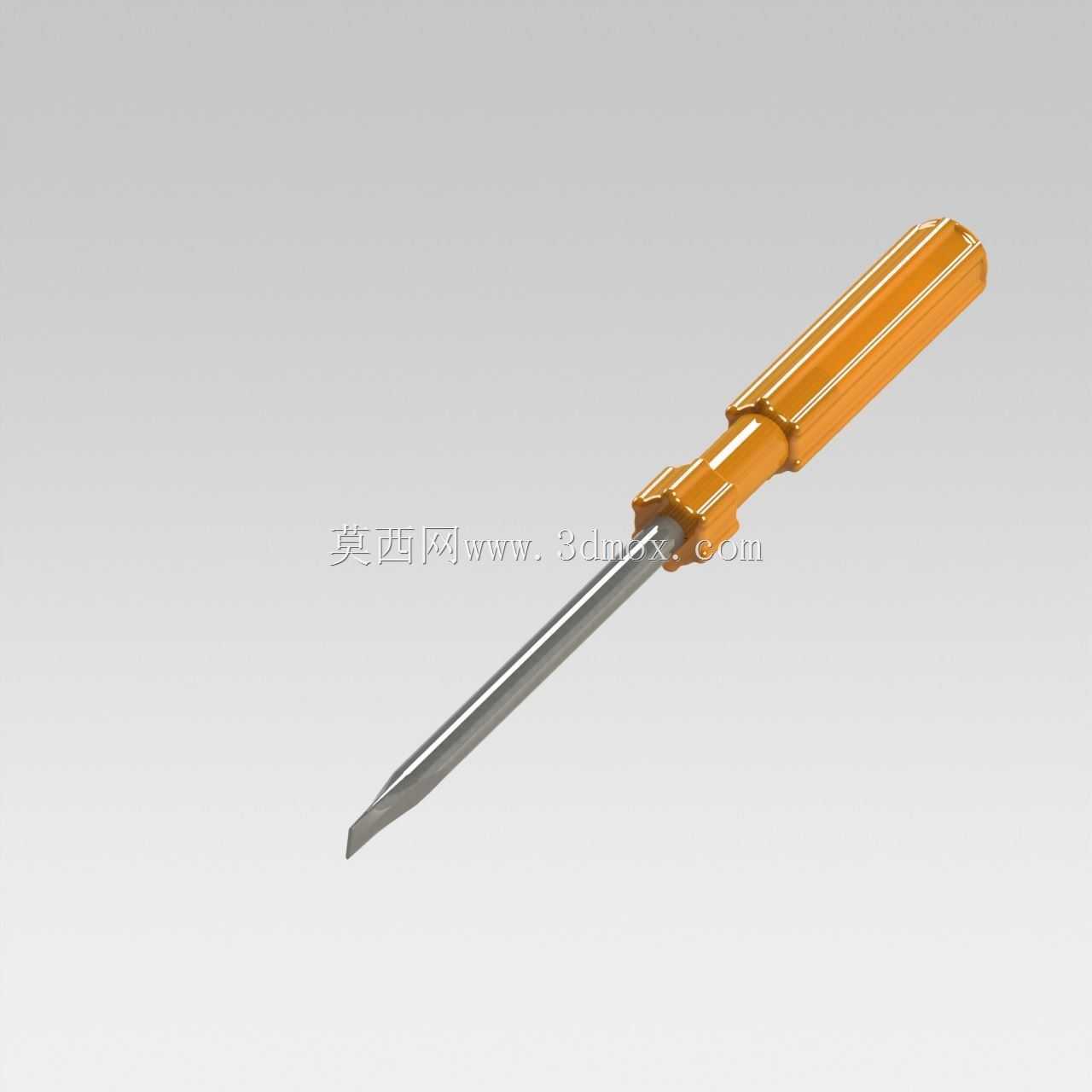

一字型橙柄手动螺丝刀三维结构设计

　　这款一字型螺丝刀的结构设计，首先围绕日常设备维保、装配场景的实际操作需求展开，在电子组装工位、小型机电设备检修、五金装配作业、家用拆装场景中，这类手动旋具都是使用频率极高的基础工具，不需要额外动力源，依靠手部施力即可完成一字槽螺钉的紧固与松脱作业，适配M2到M6规格范围内的标准一字槽紧固件，覆盖多数小型结构件的连接需求。从结构设计逻辑来看，整体分为工作杆与握持手柄两个核心部分，工作杆采用合金结构钢材质的直杆构型，端部磨削为标准一字楔型，楔面角度控制在15度到20度之间，保证楔入螺钉槽口后有足够的咬合接触面积，不会因为施力角度偏差出现滑牙问题，杆身做了表面硬化处理，表面粗糙度控制在Ra1.6以内，既保证杆身的抗扭强度，

　　也避免长期使用后杆身出现锈蚀、磨损变形的问题，杆身与手柄的连接部位做了滚花销轴固定结构，在施加最大扭力时不会出现杆身与手柄相对转动的失效情况。手柄部分采用工程塑料注塑成型，表面做了多道轴向防滑凸棱设计，凸棱的弧度完全贴合人手握持时的指腹轮廓，在手掌有少量油污或者出汗的工况下，依然能保证足够的握持摩擦力，不会出现施力打滑的问题；手柄的直径控制在28mm到32mm区间，长度在100mm左右，这个尺寸区间既可以保证手部握持时能施加足够的扭力，也不会因为手柄过粗导致长时间操作出现手部疲劳，手柄尾部做了圆弧过渡处理，在需要掌心施压顶紧螺丝刀的作业场景下，不会出现硌手的问题。从安装与使用边界来看，这款螺丝刀的整体长度控制在220mm左右，

　　工作杆外露长度为120mm，可以深入深度不超过100mm的沉孔螺钉位置完成作业，杆身直径为6mm，可以穿过直径7mm以上的过孔对内部的螺钉进行操作，不会出现杆身与孔壁干涉的问题；设计过程中特意控制了整体的重量，整具重量控制在150g以内，放在工具包中携带不会增加过多负重，适合外勤检修人员随身配备。在实际使用场景中，这款螺丝刀除了常规的螺钉紧固作业外，杆身的平直结构也可以临时作为小型撬具使用，处理设备外壳接缝的卡扣拆解作业，端部的一字楔型结构也可以辅助完成小型零件的位置微调、密封胶层的刮除等辅助作业，兼顾了多场景下的使用需求。设计过程中没有多余的装饰性结构，所有外形特征都服务于实际使用功能，

　　手柄的橙色配色一方面是为了在杂乱的工具堆中快速识别找到，另一方面也和多数车间内的安全配色逻辑契合，避免工具遗落在设备内部造成安全隐患；工作杆与手柄的连接部位做了过渡圆角处理，没有尖锐的棱角，避免在操作过程中划伤手部，杆身的端部做了钝化处理，除了工作楔面外其余边缘都做了小倒角，不会在拿取过程中造成割伤风险。从结构强度校核的角度来看，杆身的抗扭强度可以承受最大6N·m的扭力，完全覆盖对应规格一字螺钉的额定锁紧扭力要求，不会在正常锁紧作业时出现杆身扭转变形、断裂的问题，手柄的抗冲击强度可以承受1米高度自由跌落至水泥地面不出现开裂、碎裂的情况，适配车间内复杂的使用环境，不会因为偶尔的摔落导致工具报废。
