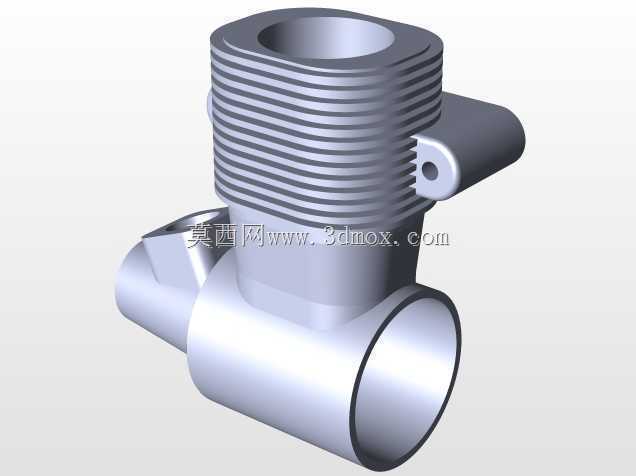

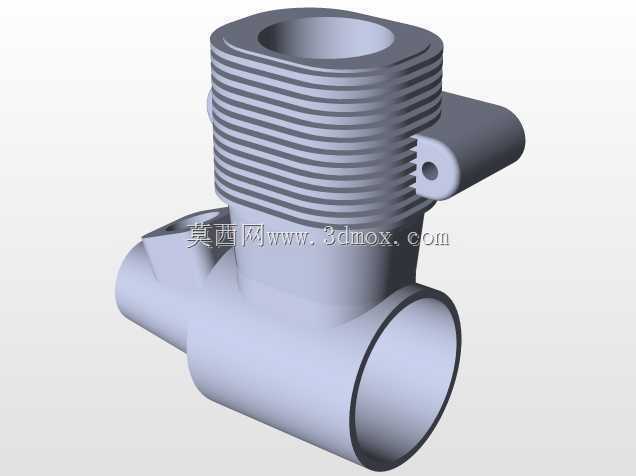

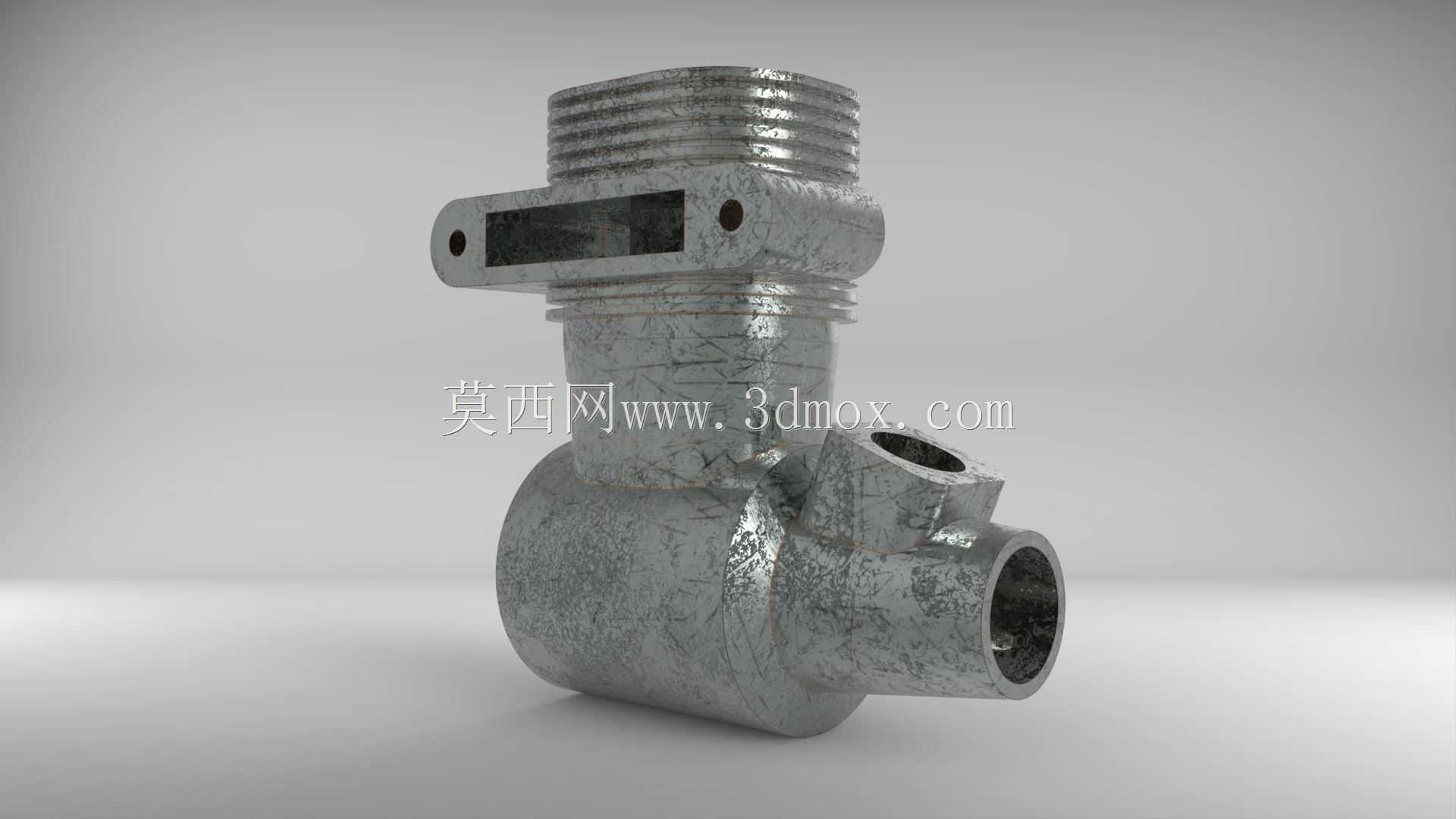

小型内燃机气缸结构三维数模

　　在小型通用内燃机的动力输出链路里，气缸是承担能量转换的核心承压部件，其结构合理性直接决定整机的压缩比、密封性能与运行寿命，这类结构常见于排量50cc到125cc的小型动力设备，覆盖园林机械、小型发电机组、迷你摩托、航模动力等多个应用场景，不同场景下的安装边界差异较大，比如园林割灌机用的气缸需要适配侧置化油器的安装空间，航模用的气缸则要严格控制整体重量与迎风面积。从结构设计逻辑来看，该气缸采用一体化铸造成型的主体结构，建模过程仅通过拉伸、旋转、切除三类基础特征完成，没有复杂的曲面拆分，这种建模思路完全匹配实际加工的工艺逻辑——主体毛坯通过压铸成型后，仅需要对配合面进行少量机加工即可完成生产，能有效控制批量生产的加工成本。

　　主体上部的外螺纹结构用于连接气缸头与散热组件，螺纹的公称直径、螺距需要和配套的缸头密封槽尺寸匹配，安装时的拧紧力矩需要控制在合理区间，避免螺纹受力变形导致密封失效；侧面开设的矩形通孔是进气道的安装接口，接口端面的平面度要求控制在0.05mm以内，保证和化油器或进气歧管对接时的密封性，避免漏气导致的混合气浓度异常。下部的腔体是活塞往复运动的核心空间，缸体内壁的圆柱度公差需要控制在0.02mm以内，表面粗糙度达到Ra0.8才能满足活塞环的密封要求，减少运行过程中的窜气问题；侧面斜向开设的圆孔是排气接口或火花塞安装位，孔位的轴线角度需要和燃烧室的形状匹配，保证点火位置或排气气流的顺畅性，避免出现排气死角导致的积碳堆积。从安装边界来看，

　　该气缸的主体径向尺寸需要匹配配套曲轴箱的安装止口，轴向长度需要和活塞行程、连杆长度适配，避免活塞运行到上止点时碰撞气门或缸头，运行到下止点时脱出气缸工作面；各个外接接口的位置需要预留足够的紧固件操作空间，比如进气接口旁的螺纹孔用于固定化油器安装座，孔位深度需要满足螺栓的啮合长度要求，避免运行过程中螺栓松动脱落。在实际选型匹配过程中，这类气缸的壁厚设计需要兼顾散热性能与结构强度，主体壁厚通常控制在3mm到4mm之间，过薄会导致压铸时容易出现气孔缺陷，承压能力不足，过厚则会增加整机重量，同时降低散热效率，导致运行时缸温过高引发机油碳化、活塞卡滞等故障。建模过程中对各个特征的倒角、圆角处理也完全匹配工艺要求，所有棱边都设置了R0.

　　5到R1的工艺圆角，避免压铸时出现应力集中导致的毛坯开裂，同时减少机加工过程中的崩边问题；各个安装孔的位置度公差需要控制在0.1mm以内，保证和配套部件的装配同轴度，避免出现装配干涉或密封失效的问题。这类气缸在实际运行过程中需要承受最高超过10MPa的燃烧爆发压力，同时持续在200℃到300℃的工作温度下运行，因此结构设计时在进气道与主体腔体的连接位置做了加厚处理，避免长期受交变应力作用出现裂纹；上部螺纹的根部也设置了退刀槽与过渡圆角，减少应力集中点，提升螺纹连接的疲劳强度。对于三维建模从业者来说，这类结构的建模过程不需要追求复杂的特征命令，核心是要匹配实际加工的工艺逻辑，每个特征的尺寸、公差都要对应实际生产与装配的需求，不能只追求外观相似而忽略工程实际的安装与加工要求，比如如果忽略了安装止口的配合公差，后续生成的工程图就无法直接用于生产，数模也仅能做外观展示使用，无法支撑实际的产品开发流程。在做设备适配时，还需要考虑气缸的散热片布局（该数模对应结构的散热片集成在缸头连接段），散热片的间距、厚度需要匹配设备的冷却方式，自然冷却的小型动力设备散热片间距通常在3mm左右，厚度1.5mm，既保证足够的散热面积，又避免散热片过密导致积灰堵塞影响散热效果。
