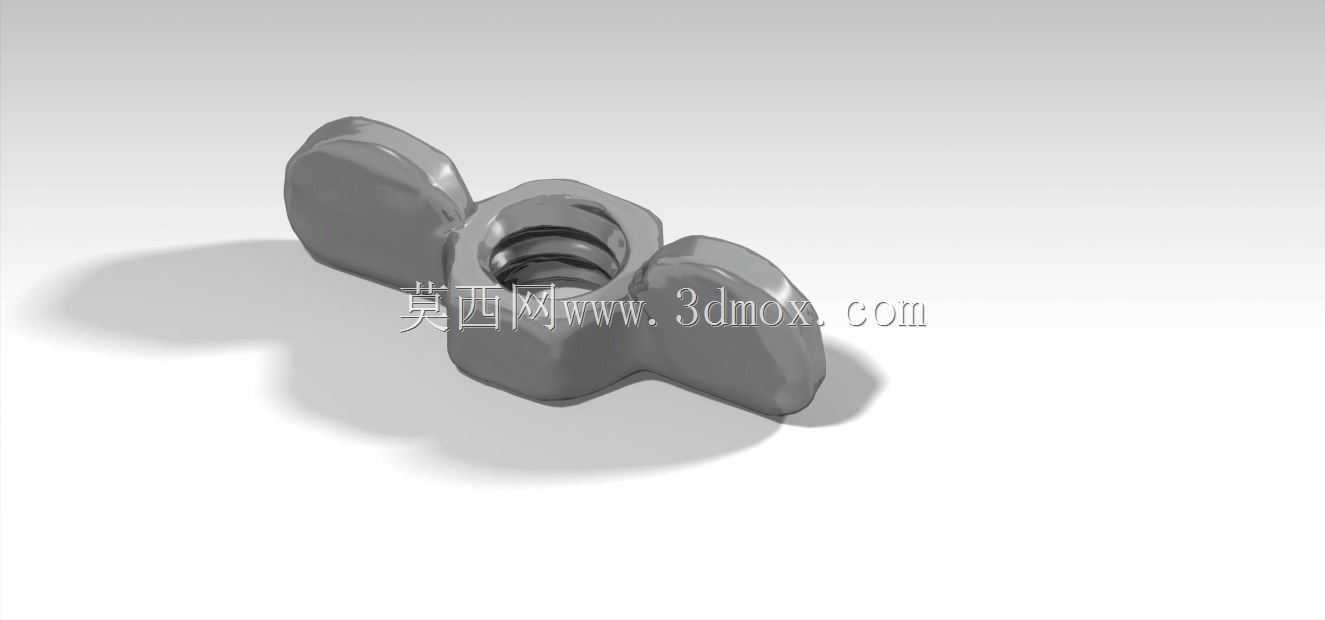

M8规格蝶形翼形手拧紧固螺母结构

　　日常做设备维护、工装夹具调试的时候，最烦的就是找扳手拧小规格紧固件，尤其是需要频繁拆装、手动锁紧的工位，用普通六角螺母每次都要凑工具，效率低还容易因为工具找不到耽误调试节奏，翼形螺母就是针对这类场景设计的典型紧固件。这款M8规格的翼形螺母，核心设计思路就是完全取消对外部拧紧工具的依赖，两侧延伸的蝶形翼片就是天然的施力结构，操作人员用拇指和食指捏住两翼就能直接施加拧紧力矩，不管是狭小空间里的临时固定，还是需要经常调整松紧的部位，都能快速完成操作，不用额外准备扳手、套筒这类工具。从实际应用场景来看，这类螺母的覆盖范围非常广，小到民用的配电箱盖板、小型设备的检修门、摄影器材的快装结构，大到工业生产里的工装夹具快速锁紧、输送线侧挡板的位置调整、小型试验台的试样固定，甚至是一些户外临时搭建的轻型支架连接，都能看到它的身影。尤其是在没有工具携带条件的户外作业、需要频繁开合的设备检修部位，翼形螺母的手拧特性优势会被放得很大，不用依赖工具就能完成紧固件的拆装，大幅降低操作门槛。从结构设计细节来看，中间的螺纹段完全遵循普通公制粗牙螺纹的标准参数，和同规格的普通六角螺母螺纹精度一致，能和市面上所有标准M8外螺纹件完美适配，不需要配套特殊的螺栓螺柱，通用性极强。两侧的翼片做了圆弧过渡处理，没有尖锐的棱角，手动施力的时候不会硌手，翼片的厚度和宽度经过力学优化，既保证手动拧紧的时候能施加足够的锁紧力矩，不会因为翼片太薄导致施力时变形断裂，

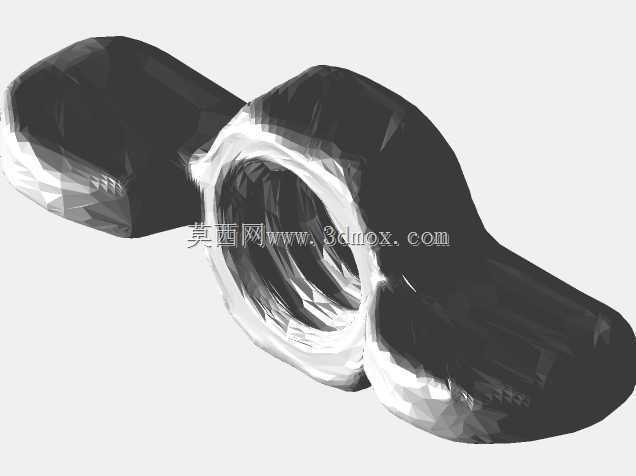

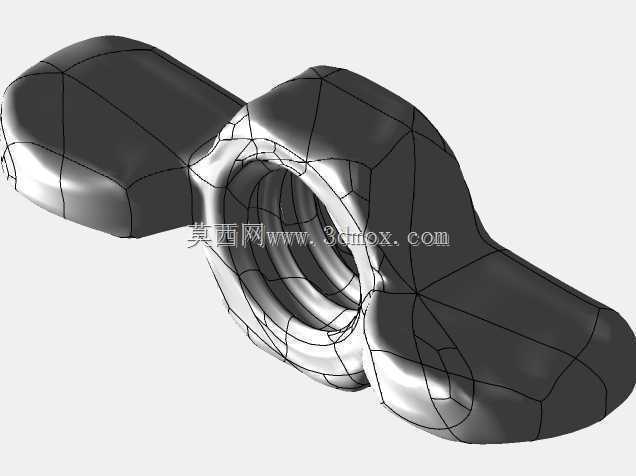

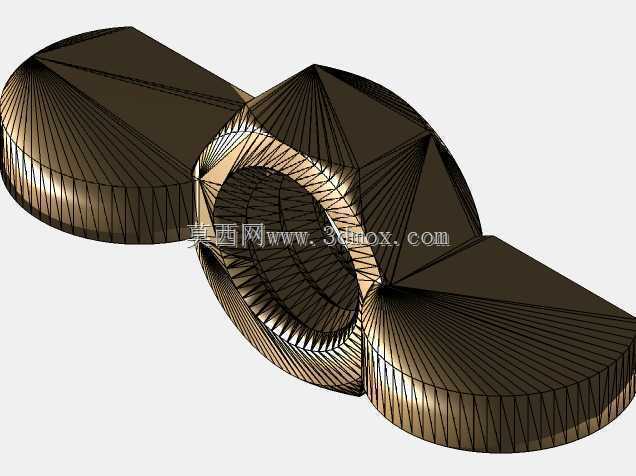

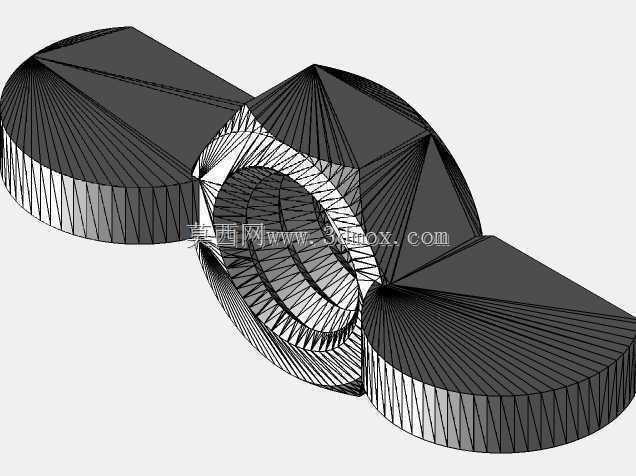

　　又不会因为整体尺寸过大占用过多安装空间，和同规格普通六角螺母相比，除了两侧翼片的延伸尺寸，中间螺纹段的轴向厚度和普通螺母基本一致，不会额外增加连接部位的轴向占用空间。做三维建模的时候，这类零件的建模逻辑也很清晰，先通过旋转特征做出中间带内螺纹的基体部分，再通过两侧的拉伸或者放样做出翼片的主体结构，最后对所有棱角做倒圆角处理，还原实际零件的工艺特征，翼片和基体连接的位置要做足够的圆角过渡，避免应力集中，这也是实际生产中这个位置最容易断裂的核心原因，建模的时候如果省略这个过渡圆角，后续做有限元受力分析的时候会出现明显的应力集中误差，和实际零件的受力特性不符。从安装边界来看，这款M8翼形螺母的安装空间要求比普通六角螺母略高，

　　主要是需要预留两侧翼片的转动空间，安装位置周围不能有高出螺母安装面的凸起结构，否则拧紧的时候翼片会和周边结构发生干涉，导致无法拧到位。选型的时候要注意，这类翼形螺母的锁紧力矩比用工具拧紧的普通六角螺母低，不适合用在大载荷、强振动的永久紧固部位，只适合手动锁紧、需要频繁拆装、载荷不大的连接场景，如果是振动较大的工位，还要考虑配合防松垫圈使用，避免长时间振动导致螺母松脱。另外，翼片的受力方向是垂直于螺母轴线的，手动拧紧的时候不要用套管加长翼片来施加额外力矩，很容易导致翼片从根部断裂，这也是现场使用中最常见的失效形式，设计选型的时候如果需要更大的锁紧力矩，就要考虑更换更大规格的翼形螺母，或者改用带工具接口的紧固件，

　　不能强行通过加长力臂的方式拧紧小规格翼形螺母。从生产工艺来看，这类小规格翼形螺母一般采用压铸或者锻压成型，再进行内螺纹攻丝，表面处理根据使用场景不同有镀锌、镀铬、不锈钢本色等多种选项，建模的时候可以根据实际使用的材质调整表面质感参数，镀锌件的表面略带哑光金属质感，不锈钢件的表面更亮，反光更强。在做整机装配建模的时候，翼形螺母的装配约束和普通螺母一致，都是通过内螺纹和螺栓的同轴约束、端面和被连接件的贴合约束来定位，唯一需要注意的就是检查翼片的转动范围内是否有干涉零件，尤其是做运动仿真的时候，要预留出翼片随螺母转动的空间，避免仿真过程中出现零件穿透的错误。很多新手建模的时候容易把翼片的形状做的过于尖锐，忽略实际生产中的工艺圆角，导致建出来的模型和实际零件差异很大，甚至无法用于3D打印或者加工生产，实际上所有的翼形螺母翼片边缘都有至少R1以上的圆角，一方面是为了避免划手，另一方面也是为了提升零件的结构强度，减少应力集中点。
