塑料塞子式散热结构三维设计作品

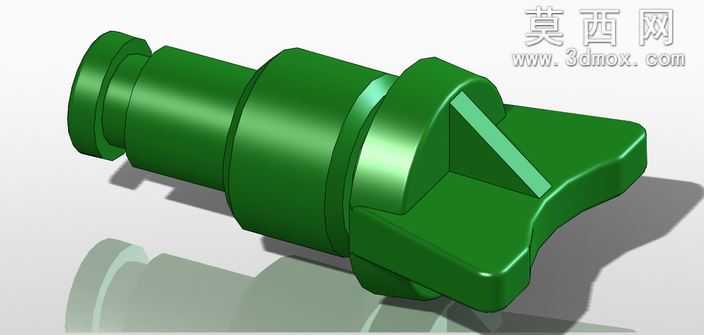

本作品为塞子式塑料散热部件的三维建模设计，整体采用SolidWorks平台完成全参数化建模流程，建模过程中优先保证结构尺寸的可编辑性，所有特征均采用草图驱动、参数关联的方式搭建，方便后续根据实际安装工况调整适配尺寸。模型整体分为插接安装段与散热功能段两部分，插接段采用阶梯轴式结构，设置多道环形凸缘结构，既可以保证安装时的插接定位精度，也能提升与安装基座之间的接触密封性，避免换热介质渗漏。散热功能段采用侧翼式拓展结构，在主体基座上延伸出对称的翼状散热面，同时在翼面与主体衔接位置设置三角加强筋结构，在不额外增加过多材料重量的前提下，大幅提升散热部件的整体结构强度，避免安装或使用过程中翼面受外力发生断裂变形。渲染阶段采用亮面绿色塑料材质，调整材质的反光度与粗糙度参数，模拟注塑成型后的ABS塑料表面质感，同时添加环境光影与地面反射效果，清晰呈现模型的曲面过渡细节与结构轮廓。设计思路上充分考虑塑料注塑件的工艺特性，所有棱边位置均设置合理的圆角过渡，避免出现尖锐棱角，既符合注塑生产的脱模要求，减少应力集中问题，也能提升部件安装使用时的操作安全性。散热结构的翼面采用大平面拓展设计，尽可能增大与空气的接触换热面积，同时翼面的倾斜角度经过优化，能够引导空气沿散热面流动，提升自然对流状态下的散热效率。整体结构紧凑，安装方式便捷，可直接插接适配对应规格的安装位，无需额外的复杂固定结构，适用于小型换热制冷设备的局部散热场景，兼顾结构强度、散热性能与注塑生产的工艺可行性，模型的所有配合面均经过公差预留设计，能够满足实际装配的精度要求。
