带凸轮送料机构的DIY自动焊接设备

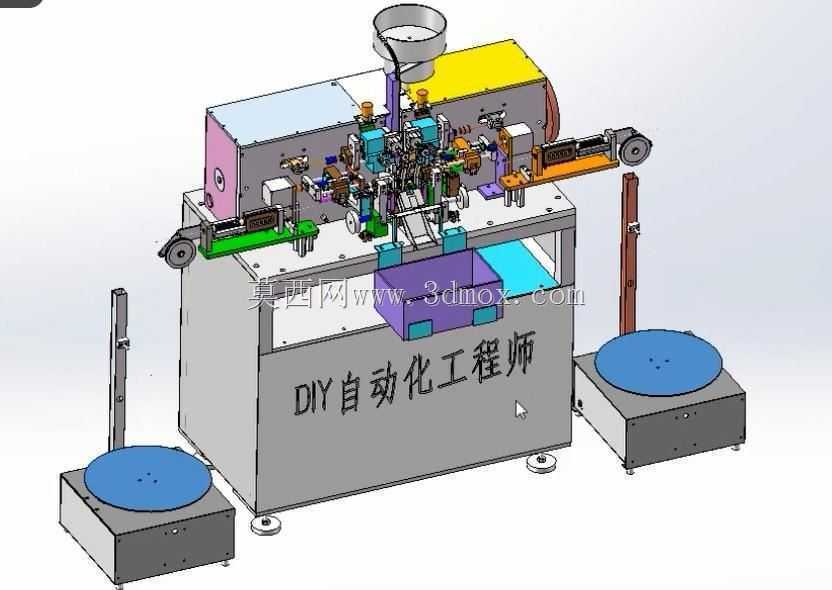

　　这套集成凸轮送料机构的自动焊接设备，主要面向小尺寸五金零件、电子接插件类工件的批量电阻焊、氩弧焊工序，常见于小型五金加工厂、电子配件生产车间的工位端，替代传统人工上下料+手持焊接的作业模式，能适配引脚类、薄金属片类、小型铆接件的焊接加工，单工位可覆盖同规格系列工件的连续焊接需求，无需频繁更换核心工装。设备整体采用柜式机架作为承载主体，底部预留可调脚轮安装位，机架主体采用方管焊接框架搭配钣金封板结构，台面高度按照人体站立作业的 ergonomic 标准设置，操作侧预留工件取放的安全空间，两侧外置的圆盘料架用于放置成卷的待加工料带，料架带阻尼转轴，可根据送料速度自适应调整放料张力，避免料带拉扯变形或松脱卡滞。

　　核心的凸轮机构布置在台面中部的安装基板上，采用同轴多凸轮组设计，通过凸轮轮廓曲线的匹配设计，同步实现料带步进送料、工件定位夹紧、焊头下压焊接、成品卸料四个动作的时序配合，整套凸轮组通过同步带与驱动电机连接，无需额外布置多组气缸或伺服轴即可完成全流程动作循环，相比多轴联动的焊接设备，结构更紧凑，调试时只需调整凸轮初始相位即可匹配不同工件的动作时序，维护点更少。送料轨道采用硬质阳极氧化铝合金加工，轨道槽宽根据料带厚度预留0.1mm的滑动间隙，轨道入口处设置料带校直组件，通过两组错位布置的滚轮纠正料带的卷曲变形，保证送料位置精度控制在±0.05mm以内，满足焊接位置的公差要求。焊接执行单元安装在凸轮机构的正上方，焊头固定座带微调滑块，

　　可根据工件焊接点的位置进行X/Y/Z三个方向的手动微调，焊头的下压行程由凸轮轮廓直接控制，下压压力通过配套的弹簧组件进行调节，可适配不同厚度工件的焊接压力需求，避免压力过大焊穿工件或压力过小焊接不牢。设备的控制元件全部集成在机架下部的电气仓内，电气仓预留散热通风口，面板上设置启动、停止、急停按钮，以及运行状态指示灯，操作逻辑简单，一线作业人员经过简单培训即可上手操作，无需掌握复杂的编程知识。安装边界方面，设备主体的长宽尺寸控制在1200mm*800mm以内，两侧料架展开后总宽度不超过1800mm，设备总高度约1500mm，无需额外的地基固定，放置在平整的车间地面上即可投入使用，外接气源、电源接口统一布置在设备后侧底部，

　　方便车间管线排布，设备周边预留600mm以上的维护空间即可满足日常调试、易损件更换的需求。设计过程中优先考虑了DIY加工的可行性，大部分结构件可采用常规的铣削、钣金折弯工艺加工，标准件全部采用市面通用的螺丝、轴承、同步轮等配件，无需定制特殊规格的零部件，降低了设备的加工制作门槛，适合小型加工厂自行组装调试，凸轮轮廓的设计充分考虑了动作的平稳性，送料段采用等速运动曲线，夹紧和焊接段采用停歇段设计，保证焊接时工件无位移，卸料段采用缓降曲线避免动作冲击过大导致成品磕碰变形。
