点焊机工作台支撑框架结构设计

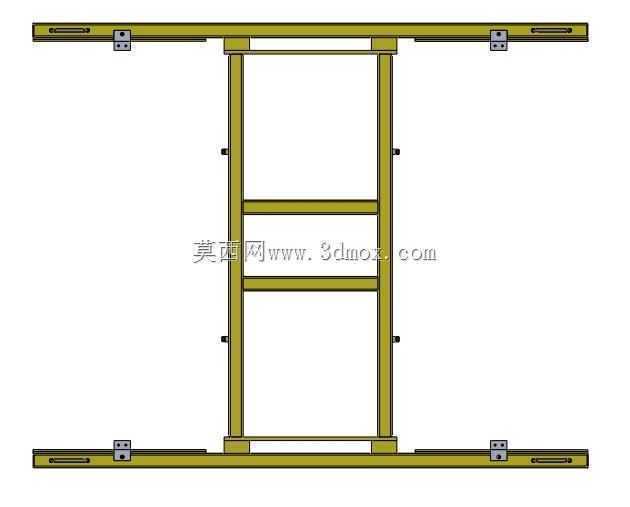

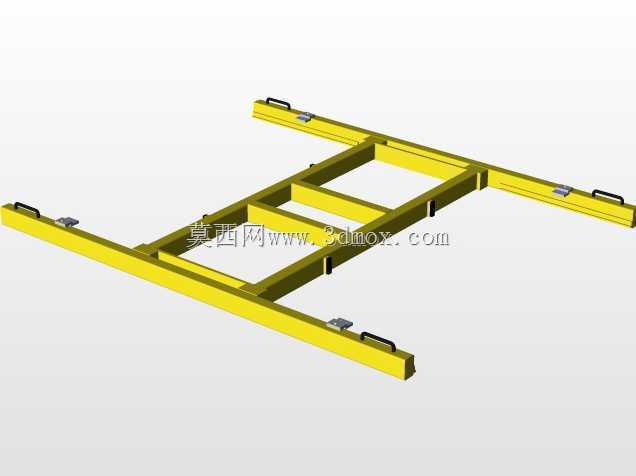

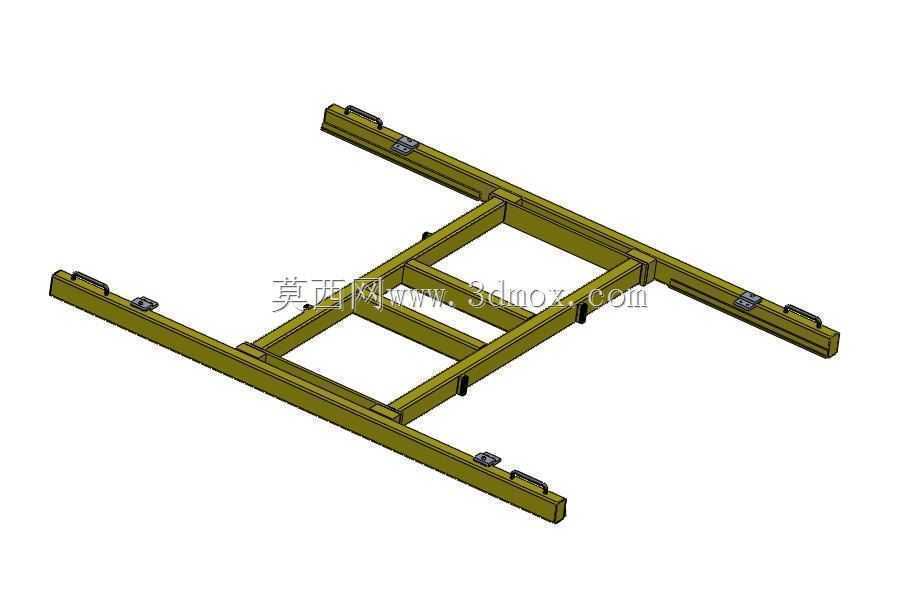

　　在汽车零部件、五金薄板件的电阻焊生产工位中，这类支撑框架是点焊机工作台的核心承载构件，主要承担工装夹具定位、工件承托以及焊接作业过程中的载荷传递作用，区别于通用焊接工作台的一体式台面结构，该框架采用分体式延展梁设计，能够适配不同幅面的焊接工装安装需求，在多品种小批量的钣金焊接车间中，可通过调整延展梁的伸出长度，快速切换不同尺寸工件的作业支撑范围，减少专用工装的更换频次。从结构设计逻辑来看，整个框架采用矩形型钢作为主体焊接基材，所有梁体的连接节点均采用满焊工艺处理，避免长期受交变载荷出现焊缝开裂问题，框架的四个延展臂端部设置有快装锁扣结构，能够快速对接延伸辅具或者防护栏组件，不需要额外钻孔攻丝即可完成附件加装，

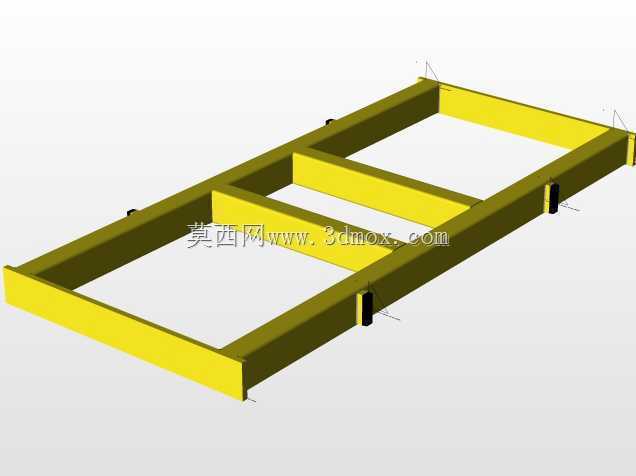

　　适配车间快速换产的作业节奏。框架的中心区域设置有交叉加强筋结构，对应点焊机焊头的正下方作业区域，该区域是焊接过程中受力最集中的位置，加强筋的排布完全匹配焊头的作业行程范围，既能够保证台面的平面度在长期受压后不出现明显形变，又不会额外增加过多的框架自重，方便车间内通过叉车或者液压推车完成工位移位。在安装边界的设计上，框架底部的支撑腿预留了标准的脚轮安装孔位，同时也适配可调减震垫脚的安装尺寸，用户可以根据车间的地面条件选择移动或者固定安装方式，框架的整体安装基准面统一以梁体的上平面为设计基准，所有安装孔位的位置度公差控制在0.2mm以内，保证后续安装工作台面板或者工装夹具时，不需要额外进行配磨找平，大幅缩短现场安装调试的周期。

　　从实际使用场景来看，这类支架多用于施拉特系列点焊机的配套工作台搭建，也可通用在同类型电阻焊设备的工位改造中，框架的梁体上预留的T型槽安装位，能够兼容通用的焊接工装夹具快速锁紧，不需要额外制作过渡连接板，在焊接作业过程中，框架的中空结构能够方便焊接线缆、气路管道从梁体内部穿行，避免管线外露被焊渣飞溅损坏，同时也能保持作业区域的整洁，减少管线剐蹭工件的质量隐患。设计过程中充分考虑了焊接作业的高温环境，所有梁体的表面处理采用耐高温喷塑工艺，能够抵御日常焊接过程中焊渣飞溅的灼烧，不会出现表层脱落锈蚀的问题，框架的边角位置均做了圆弧倒角处理，避免操作人员上下料过程中被尖锐边角划伤，符合车间安全生产的设计要求。在载荷性能设计上，

　　整个框架的额定静载荷达到五百公斤以上，完全能够覆盖常规钣金焊接工件加上工装夹具的总重量，即使在焊头施加焊接压力的瞬间，框架的形变量也控制在0.1mm以内，不会因为框架形变导致焊接位置出现偏移，保证焊接点位的精度一致性。延展臂的锁止结构采用偏心凸轮式锁紧设计，调整到位后只需要扳动锁扣即可完成位置固定，锁紧力能够满足大尺寸工件放置时的支撑稳定性，不会出现延展臂下垂偏移的问题，针对不同的工位布局需求，延展臂还可以根据现场空间进行裁切调整，不需要改动主体框架的核心结构，具备较强的现场适配改造能力。
