移动式杜普洛制冷机组结构设计

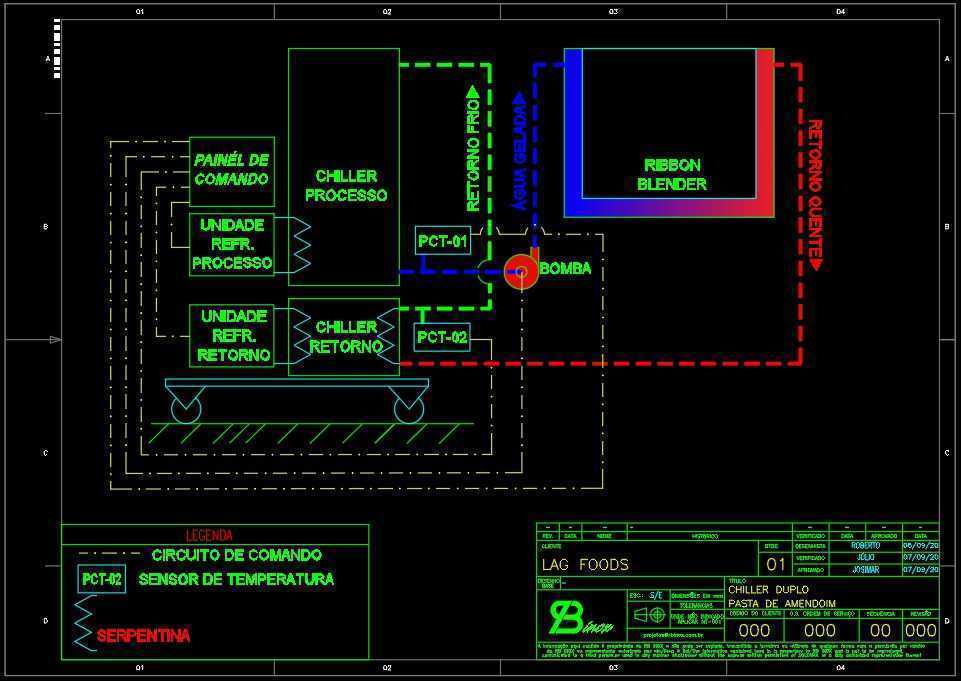

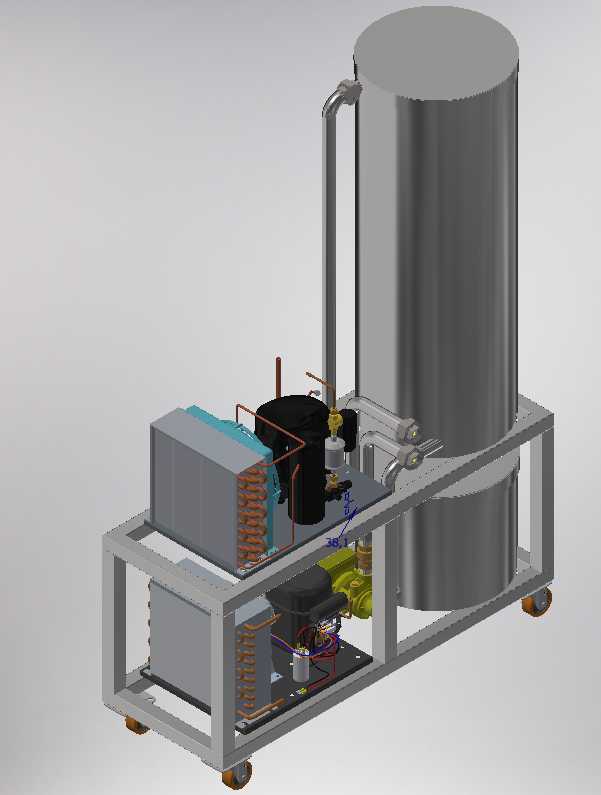

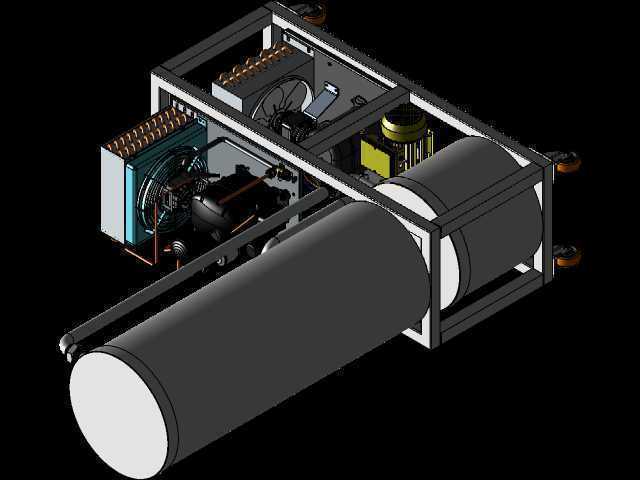

　　这套制冷设备的三维结构设计，核心围绕小型商用场景的低温冷却需求搭建，整体采用框架式集成布局，将制冷循环核心部件、储液罐体、换热组件全部整合在带脚轮的金属机架上，适配需要灵活移位的使用场景，比如小型饮品加工门店、实验室临时冷却工位、小型食品加工点的局部制冷需求，不需要做固定的地基安装，推接管路后即可快速投入使用，解决了传统固定式制冷机组安装周期长、无法灵活调整工位的痛点。从结构布局来看，设计时优先考虑了管路走向的合理性与后期维护的操作空间，立式圆柱形储液罐布置在机架单侧，通过金属支架与机架主体刚性连接，罐体与制冷压缩机、冷凝器之间的连接管路采用硬管加局部柔性接头的组合，既保证了制冷回路的密封可靠性，也能抵消设备运行时的轻微振动，

　　避免管路长期受振出现焊缝开裂的问题。机架采用方管焊接成型，底部四个角安装带刹车的万向脚轮，设备就位后踩下刹车即可固定位置，不需要额外做地脚固定，整体安装边界控制紧凑，占地空间仅相当于一个小型立式储物柜，对使用场地的空间要求极低，哪怕是面积狭小的操作间也能轻松布置。核心制冷循环部分的部件排布遵循了气流组织的优化逻辑，翅片式冷凝器布置在机架侧方的通风位置，配套的轴流风扇风向正对翅片间隙，保证换热时空气可以顺畅带走冷凝热量，不会在机架内部形成热流淤积；压缩机采用减震垫固定在机架中部的安装板上，周边预留了足够的操作间隙，后期更换压缩机、检修阀件时不需要拆解周边的核心部件，只需要拆除局部护板即可完成操作，大幅降低了后期维护的拆解工作量。

　　气液分离器、干燥过滤器这类辅助阀件全部集中布置在压缩机旁的安装区域，管路弯折半径全部符合制冷管路的工艺要求，避免出现过小弯折导致的制冷剂流动阻力增大问题，所有管路的固定卡箍都加装了橡胶减震垫，减少设备运行时管路与机架之间的碰撞异响。储液罐体的设计兼顾了储液能力与结构稳定性，罐体底部通过锥形过渡段与机架连接，进出液管从罐体侧下方引出，避免罐体底部积液影响制冷循环效率，罐体顶部预留了加注口与压力检测接口，日常维护时可以直接在设备顶部完成制冷剂加注、压力检测操作，不需要俯身到设备底部操作，符合人体工程学的操作逻辑。电气控制部分的元件全部集中布置在机架侧方的密封安装盒内，与制冷管路、换热部件做了物理隔离，

　　避免冷凝水飞溅到电气元件上引发短路故障，控制盒的接线全部采用走线槽规整布置，每一束线路都有明确的走向标识，后期排查线路故障时可以快速定位问题点。设备的整体高度控制在成年人腰部以上、肩部以下的区间，日常操作阀门、观察仪表时不需要过度弯腰或者抬手，操作舒适度较好；机架的框架结构在保证结构强度的前提下，做了多处减重开孔，既降低了设备整体重量，也方便搬运时抓握施力。从实际使用的适配性来看，这套结构可以适配多种制冷剂的循环要求，只需要更换对应的压缩机与阀件规格，就能调整制冷量输出，匹配不同的冷却负载需求，不管是需要低温冷冻的工况，还是中温冷却的工况，都可以在这个基础框架上做部件调整，不需要重新设计整体机架结构，具备不错的结构通用性。设计时还考虑了设备运行时的配重平衡，重量较大的压缩机与储液罐分别布置在机架的两个对角位置，避免设备重心偏移导致推行时容易侧翻，脚轮的承重选型也预留了足够的安全余量，满载状态下推行也不会出现脚轮变形、卡滞的问题。换热组件的安装位置做了倾斜角度调整，让冷凝水可以顺着翅片表面流到下方的接水盘，再通过排水管引出设备外部，不会出现冷凝水淤积在机架内部腐蚀部件的问题，接水盘采用抽拉式设计，日常清理积灰、杂物时可以直接抽出，不需要拆解周边部件。
