全封闭涡旋式制冷压缩机结构设计

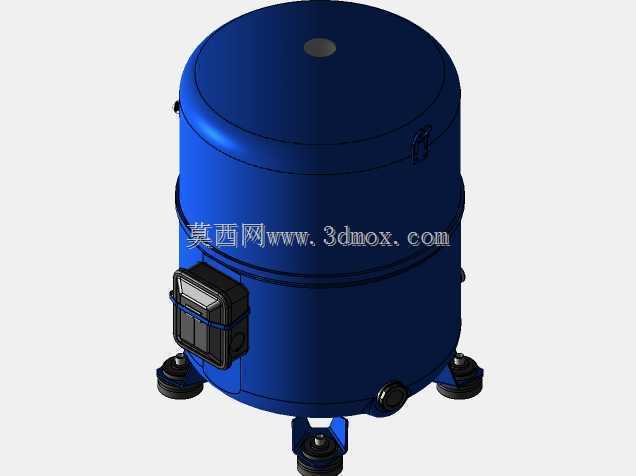

　　在商用冷柜、单元式空调、小型冷库的制冷系统选型中，这类全封闭涡旋压缩机是核心的动力部件，负责将蒸发器侧回流的低温低压气态冷媒压缩为高温高压气态，为整个制冷循环提供压力差驱动，其运行稳定性直接决定整套制冷设备的制冷效率与使用寿命。从结构设计逻辑来看，该款压缩机采用立式圆柱形全封闭钢壳设计，上部壳体为冲压成型的圆弧顶盖，顶部预留的吊耳结构用于生产装配及售后安装时的吊装转运，避免吊装过程中磕碰壳体或外接接线端子。壳体下部的三个均布减震脚是安装边界的核心定位点，每个减震脚内嵌橡胶减震垫，安装时需匹配设备机架上的对应安装孔位，三个支撑点的平面度公差需控制在0.2mm以内，避免壳体受额外安装应力导致运行时震动噪音超标，

　　同时要预留出壳体周边至少150mm的散热空间，保证运行时壳体热量能自然对流散出，不能紧贴其他设备部件安装。壳体侧面的两个金属管接头分别为吸气口与排气口，设计时吸气口口径大于排气口，匹配冷媒低压回流、高压排出的流速特性，安装时需严格区分接口，接反会直接导致制冷系统无法正常运行甚至损坏阀片结构；侧面突出的黑色接线盒为电气连接部位，内部设置有电机接线端子与过载保护模块，接线盒的防护等级满足IP54要求，可避免制冷设备凝露或少量溅水导致的电气短路问题，安装接线时需保证接线盒盖密封到位，防止潮气进入。涡旋式压缩结构相比传统活塞式压缩结构，运动部件更少，运行时的动盘做偏心回转运动，没有活塞往复运动的惯性力，因此运行震动更小、噪音更低，

　　容积效率能提升15%以上，适合对运行噪音有要求的商用制冷场景，比如商超展示柜、办公场所中央空调等场景。设计建模时，壳体的壁厚根据额定功率不同通常选择3-4mm的冷轧钢板冲压焊接，上下壳体采用环缝焊接工艺保证密封性能，因为全封闭压缩机内部充注有冷媒与冷冻油，运行时壳体内为高压环境，焊接质量直接决定整机的密封可靠性，建模时需预留焊接坡口的结构尺寸，同时要考虑内部涡旋盘、电机定子的装配定位台阶，保证内部部件装配同轴度公差在0.1mm以内，避免动盘运转时出现偏磨。底部的储油槽结构设计需保证压缩机在倾斜角度不超过5°的安装工况下，冷冻油能正常回流到油泵供油位置，避免运动部件缺油磨损，建模时要核算不同倾斜角度下的油位高度，

　　保证油泵吸油口始终处于油面以下。这类压缩机的安装边界还需考虑外接管路的应力释放，与吸排气口连接的铜管需设置U型减震弯，避免压缩机运行时的震动传递到外接管路导致管路疲劳开裂，同时接线盒的外接电缆需预留足够的弯曲半径，不能拉扯接线端子。在三维建模过程中，需重点还原涡旋盘的型线特征、壳体的焊接结构、减震脚的安装尺寸、吸排气口的接口规格以及接线盒的外形尺寸，这些参数都是制冷设备整机设计时进行干涉检查、管路布局、安装定位的核心依据，尤其是三个减震脚的安装孔位坐标、吸排气口的中心高度与朝向，直接决定了整机布局时的匹配度，若尺寸偏差会导致现场安装时无法对位，需要重新调整管路或机架结构。另外，壳体表面的漆面采用蓝色静电喷塑处理，建模时可还原漆面的质感特征，同时要注意壳体上的铭牌安装位通常预留于接线盒旁的平面位置，用于标注压缩机的额定功率、冷媒类型、排气量等参数，建模时需预留该平面区域，避免结构凸起影响铭牌粘贴。
