小型侦察无人机外部机身结构设计方案

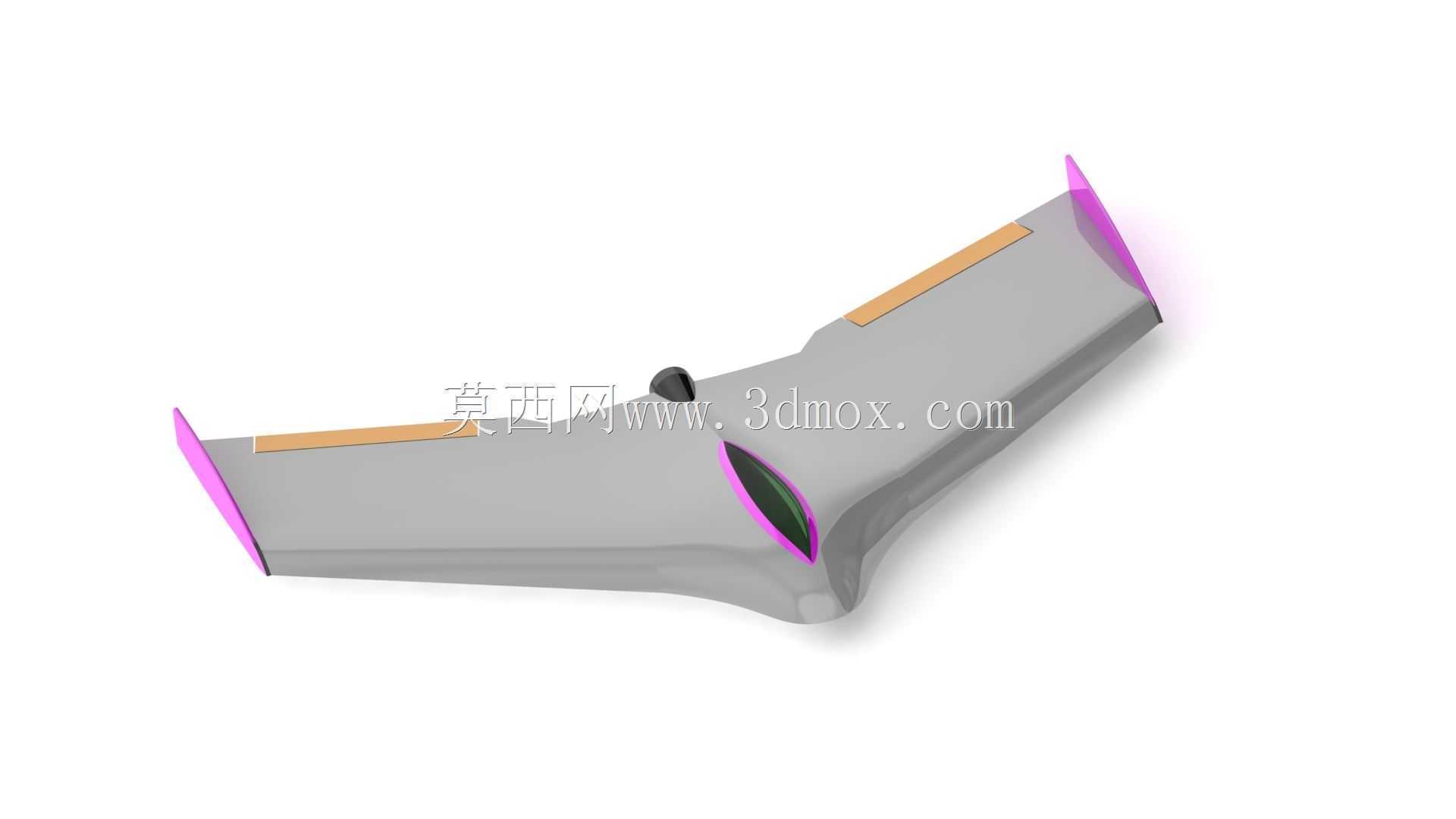

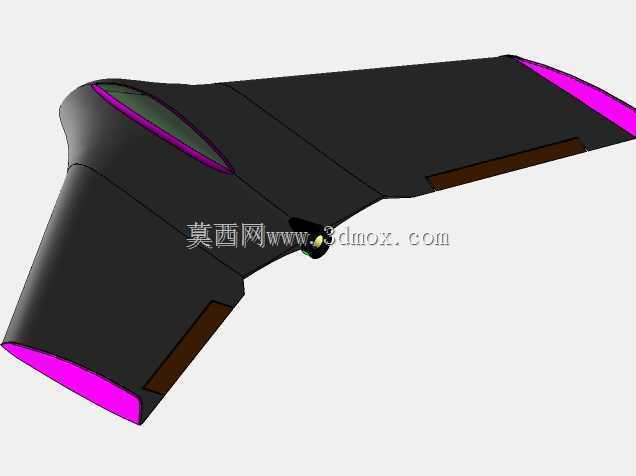

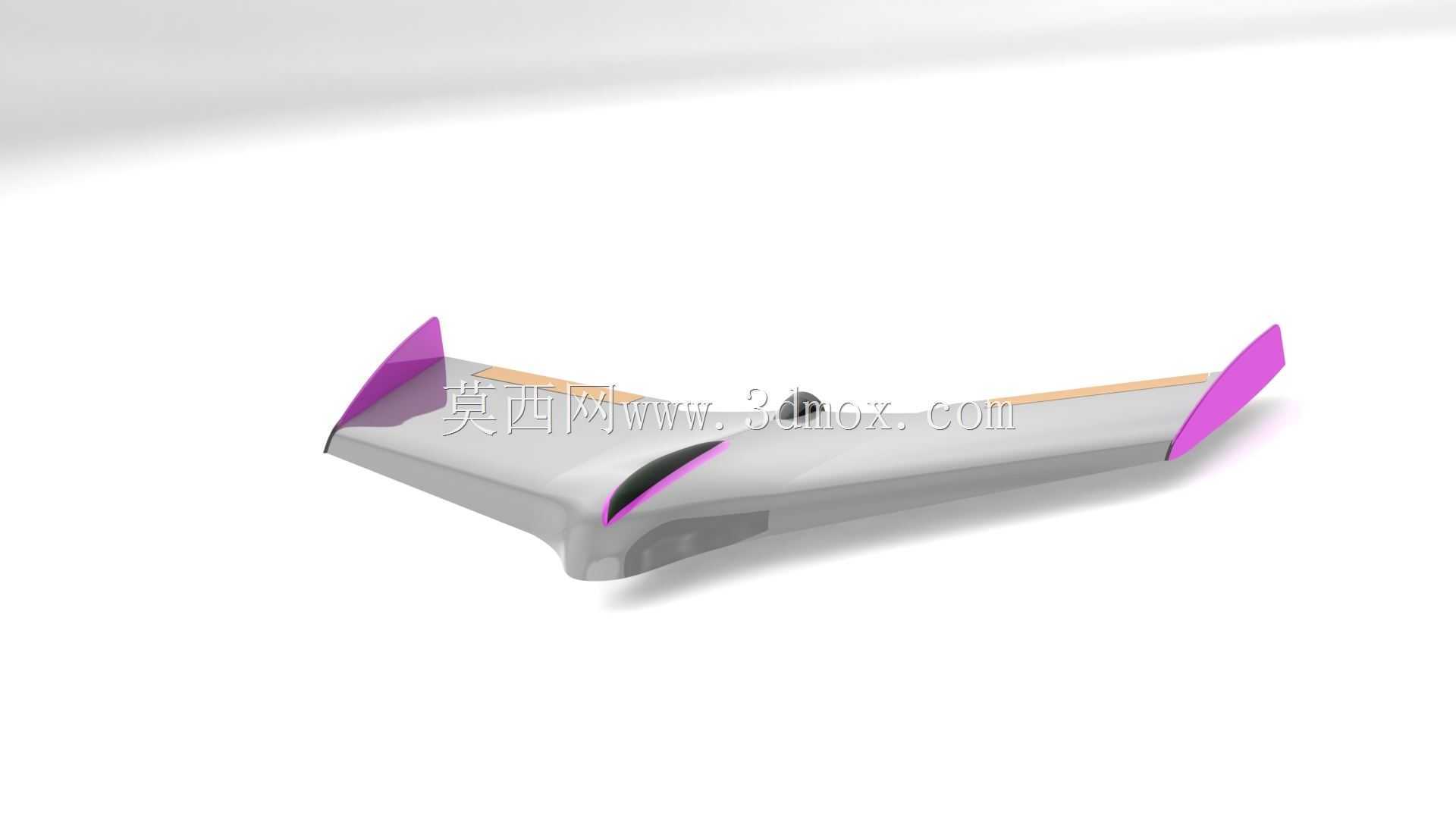

　　这款小型侦察类无人机的外部机身设计，首先围绕前线抵近侦察的核心场景做了多轮气动迭代，区别于消费级航拍无人机的圆润外壳，整体采用低雷达反射截面的棱线过渡设计，机身前段做了尖锐的楔形修型，能够在100-300米低空突防时有效降低空气阻力，同时减少侧面雷达波的反射面积，适配野战环境下的隐蔽侦察需求。从实际用途出发，该机身结构需要承载内部的飞控主板、高清摄像模组、信号传输天线与动力锂电池组，同时要预留尾翼与动力推进组件的安装接口，机身中段的舱体采用上下分模的结构设计，合模线沿机身侧面棱线布置，既能够保证舱体的密封性能，避免低空飞行时的扬尘、细雨侵入内部电子元件，也能减少合模缝隙带来的气动干扰。

　　设计过程中首先敲定的是机身的整体尺寸边界，整机长度控制在320mm左右，翼展（含尾翼稳定段）不超过180mm，机身最大截面直径控制在45mm，这个尺寸边界既能够保证内部有足够的空间容纳常规的2S锂电池与1080P摄像模组，也能够让整机收纳进单兵携带的战术背包侧袋，满足班组携行的使用要求。机身前部的摄像窗口做了内倾式的安装槽设计，窗口玻璃与机身外壳的夹角控制在127度，这个角度经过气动仿真验证，能够在飞行速度达到120km/h时不会在窗口位置产生紊流，避免镜头表面因为气流扰动出现积尘或者成像抖动的问题，同时内倾的角度也能够减少光学窗口的雷达反射特征，提升隐蔽性。

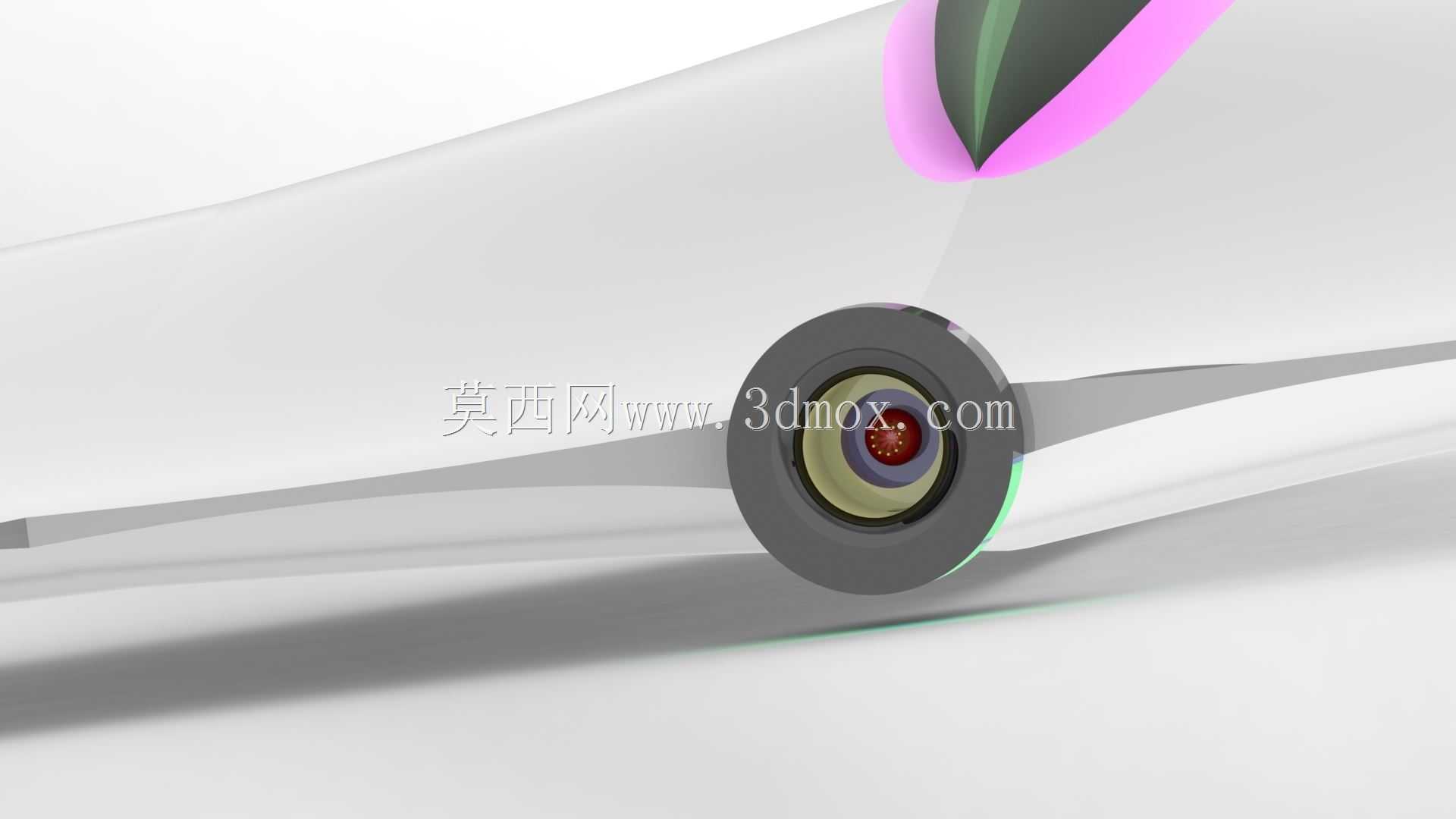

　　机身尾部的动力安装座做了快拆式的卡槽设计，能够适配不同规格的涵道动力组或者折叠螺旋桨动力组，卡槽的定位公差控制在0.1mm以内，保证动力组件安装后与机身中轴线的同轴度偏差不超过0.2度，避免动力输出时产生额外的偏航力矩，降低飞控系统的修正压力。机身两侧的尾翼安装座采用一体化的加强筋结构，与机身外壳一体成型，尾翼插入后通过侧面的两颗M2螺丝锁紧，既能够保证尾翼的连接强度，在发生轻微擦撞时也能够通过螺丝的剪切断裂保护机身主体结构不出现开裂，降低野外使用的维护成本。

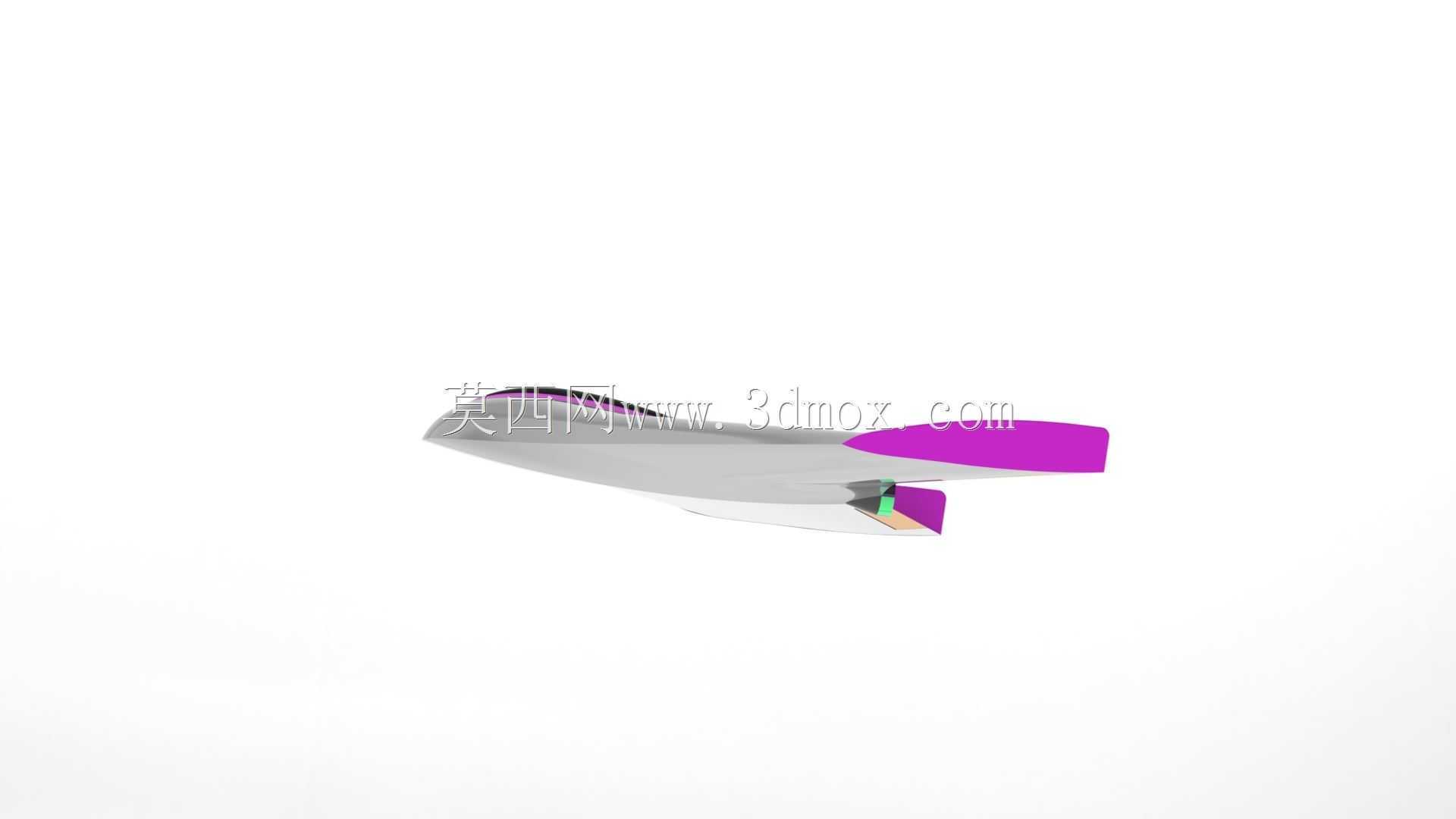

　　从气动特性的设计思路来看，机身下表面做了平缓的弧面过渡，上表面则按照高升力翼型的曲率做修型，在低速平飞时能够产生一定的升力补偿，减少动力系统的功耗，延长续航时间。机身表面的所有凸起结构都做了流线型的整流处理，包括天线的安装座也采用与机身贴合的三角整流罩，避免突出物产生的寄生阻力。考虑到军事场景下的伪装需求，机身外壳的表面预留了迷彩涂层的附着纹理，采用细磨砂的表面处理，既能够减少阳光照射下的反光，也能够让迷彩涂层的附着力提升40%以上，避免飞行过程中涂层脱落。

　　安装边界方面，机身内部的设备安装槽做了统一的定位凸台，所有电子元件的安装孔位都按照通用的微型无人机设备规格设计，飞控安装位的孔距适配20mm20mm的标准飞控安装孔，电池舱的尺寸能够容纳最大尺寸为100mm35mm20mm的锂电池组，摄像模组的安装槽支持14mm14mm的通用微型摄像模组，不需要额外做结构修改就能够完成不同配置设备的快速换装。机身前段的配重舱预留了5g的配重安装空间，能够根据搭载的不同设备重量调整整机的重心位置，保证重心始终处于机翼升力焦点的前方15mm位置，确保飞行的稳定性。

　　在结构强度的设计上，机身外壳采用薄壁加筋的结构形式，外壳壁厚控制在1.2mm，内部沿纵向布置3条高度为3mm的加强筋，既能够保证机身在10g过载的情况下不会出现结构变形，也能够尽可能控制机身的结构重量，整机外壳的结构重量控制在28g以内，为有效载荷与电池留出更多的重量配额。机身的起落接触位置做了局部加厚处理，尾部与机腹的接触点厚度增加到2mm，能够承受降落时的冲击载荷，避免触地时出现外壳破损。
