八路带光耦隔离继电器驱动控制板结构

　　这款八路继电器驱动控制板，是工业自动化控制回路里常用的信号转接、功率驱动部件，日常在产线工位信号扩展、小型设备逻辑控制、实验台电路搭建场景里使用频率很高，核心作用是把主控端输出的弱电平信号，通过光耦做电气隔离后驱动继电器线圈吸合，以此实现低压控制信号对高压负载回路的通断控制，避免主控端直接带载出现的电流倒灌、高压串入损坏主控芯片的问题。

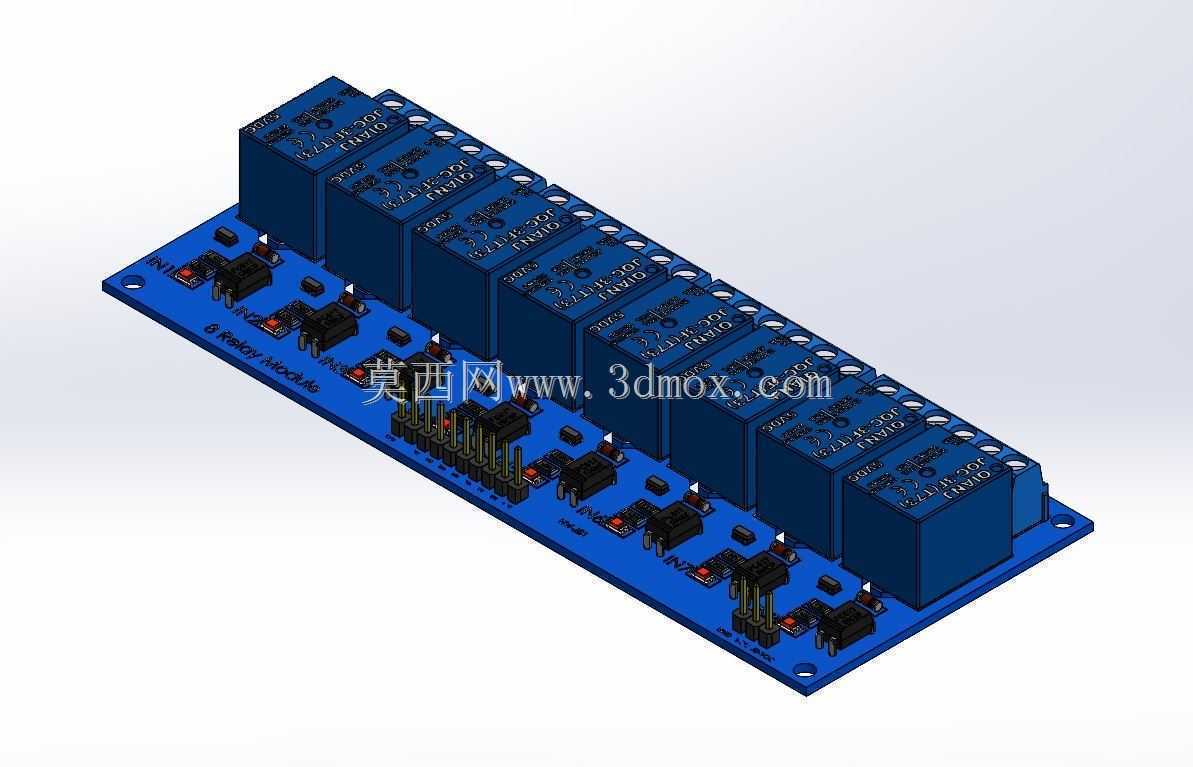

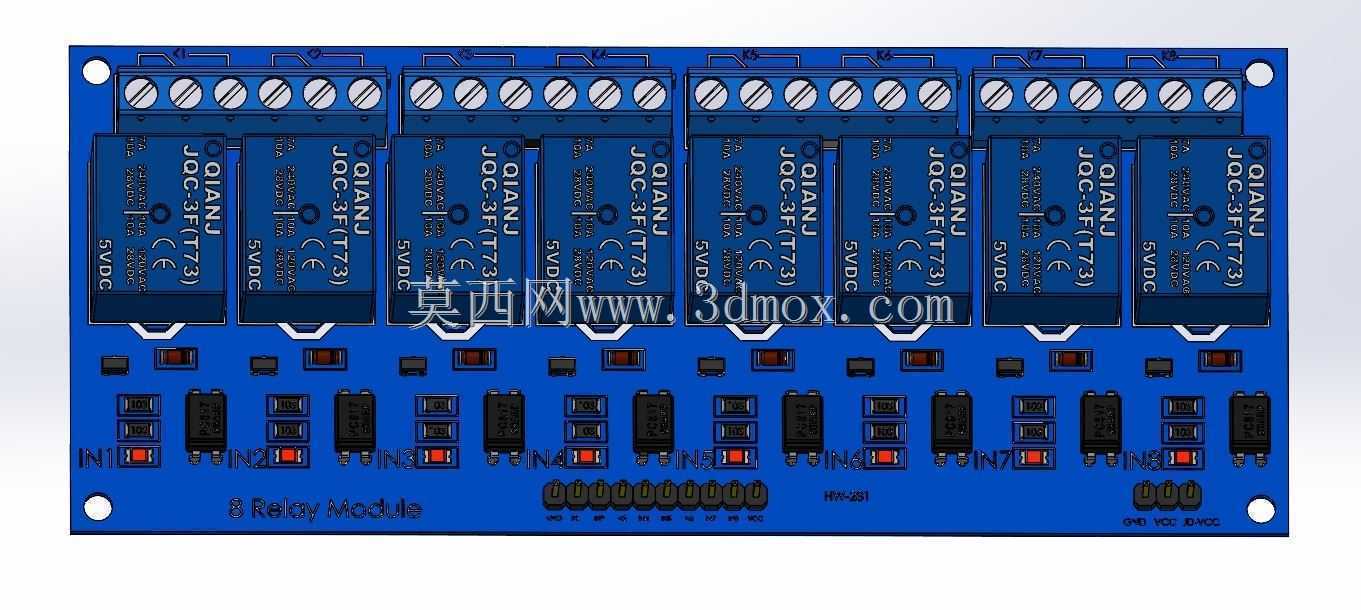

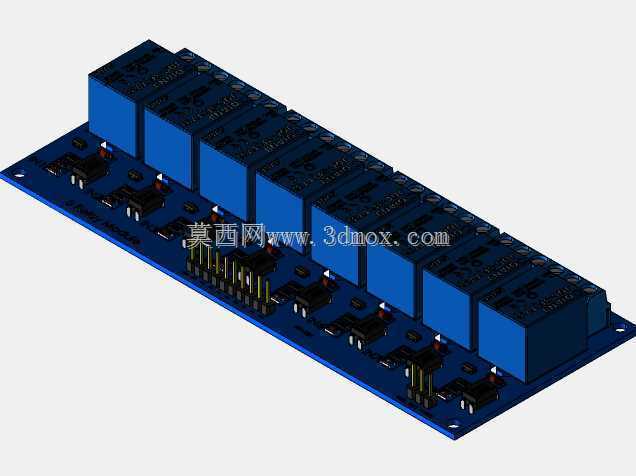

　　从结构设计来看，整块PCB采用长条形布局，八个继电器沿板身长边等距排布，每个继电器对应一组独立的输入接线端子、状态指示灯和输出接线端子，单路之间预留了足够的电气爬电距离，满足强电回路之间的安全间距要求。板载的光耦元件布置在继电器与输入排针之间，输入侧的排针采用标准2.54mm间距排座，可直接对接单片机开发板、PLC扩展输出端口，不需要额外做转接件适配。每个继电器线圈回路都搭配了续流二极管，在继电器线圈断电瞬间释放反向电动势，避免反向电压击穿前端驱动元件，每路还设置了独立的工作指示灯，继电器吸合时对应指示灯点亮，现场调试时可以直接通过灯的状态判断每路的工作情况，不需要额外用万用表测量回路通断。

　　安装边界上，板身四个角预留了标准的M3螺丝安装孔，孔位间距适配常规的电气安装导轨附件、塑料壳体固定柱尺寸，既可以用螺丝直接固定在设备内部的安装平面上，也可以搭配导轨卡扣卡在标准DIN电气导轨上，适配电控柜内部的常规安装方式。输出侧的接线端子采用大间距螺钉压接端子，可适配0.5-2.5平方毫米的多股铜芯导线，满足常用交流220V负载、直流24V负载的接线载流要求，端子旁丝印了清晰的常开、常闭、公共端标识，现场接线时不需要对照图纸就能快速完成接线，减少接错线的概率。

　　设计过程中重点考虑了工业现场的抗干扰需求，光耦隔离部分的输入与输出侧走线做了分区处理，强电输出回路的走线与弱电信号走线之间没有平行长距离布设，减少强电通断时的电磁干扰串入弱电信号回路。板身的电源输入部分预留了防反接二极管，即使现场接线时正负极接反，也不会烧坏板上的元件，提升了现场使用的容错率。每个继电器的额定带载能力匹配常规小型负载的控制需求，单路可承载常见的交流接触器线圈、电磁阀、小型指示灯、报警装置这类负载的通断需求，八路通道独立控制，既可以单路单独使用，也可以多路组合实现多设备的联动逻辑控制。

　　从实际使用的适配性来看，这款控制板的外形尺寸紧凑，不会占用电控柜内部过多的安装空间，板上元件的排布高度统一，最高元件为继电器本体，整体安装高度低于常规接线端子的压线后高度，不会出现安装时元件与壳体、其他部件干涉的问题。板身表面做了阻焊层处理，露铜部分都做了喷锡处理，避免长期在工业环境下使用出现铜箔氧化导致的接触不良问题，所有插装元件的焊点都做了饱满处理，满足工业场景下的抗振动要求，在设备运行产生持续振动的工况下也不会出现元件脱焊、接触不良的故障。
