多层振动式颗粒分级筛选设备结构设计

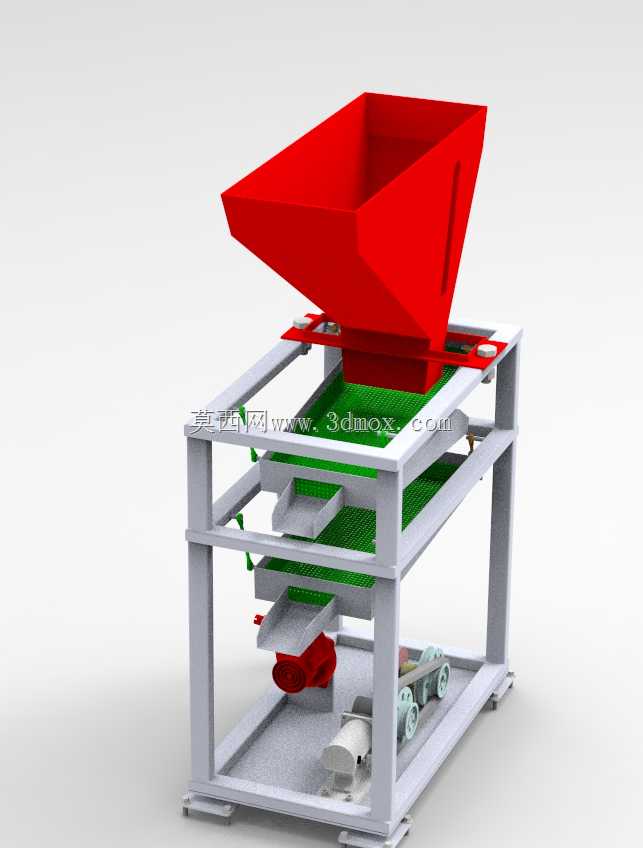

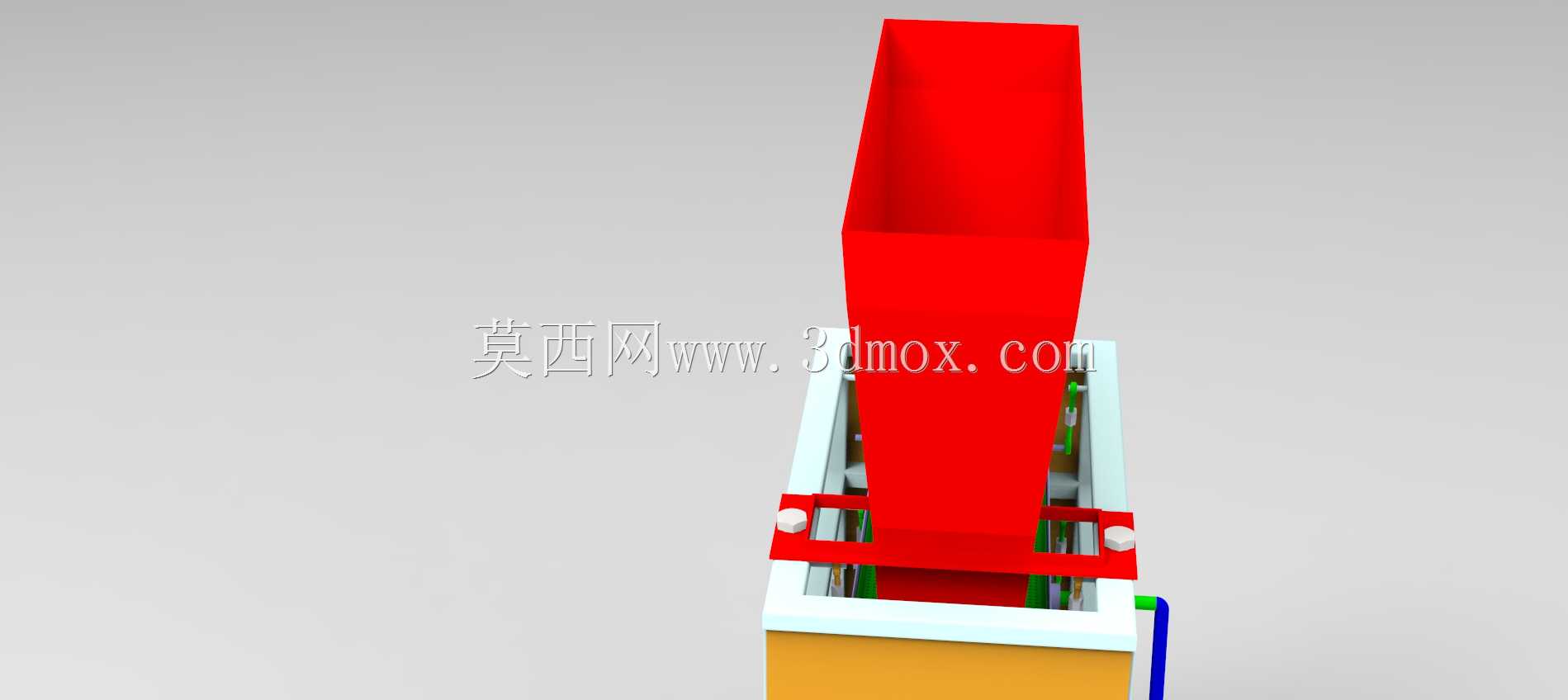

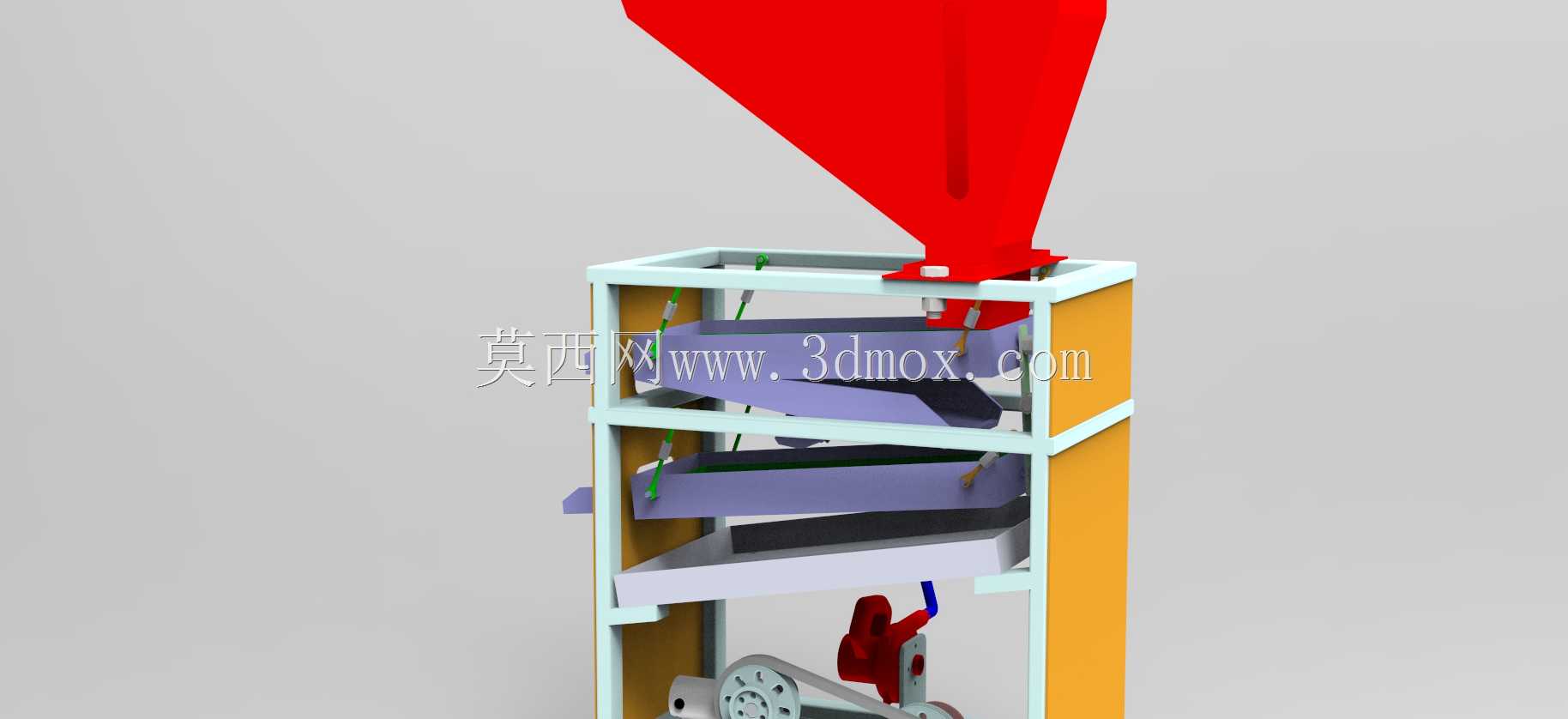

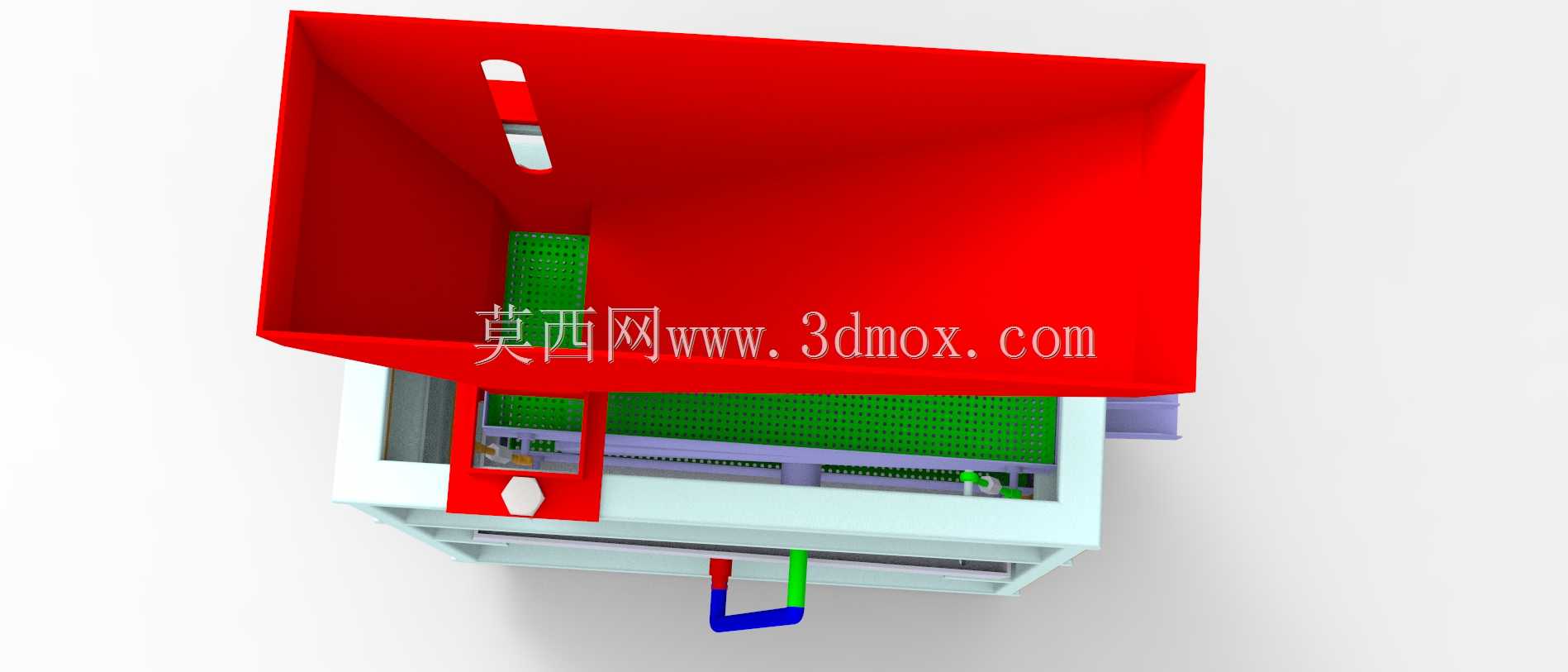

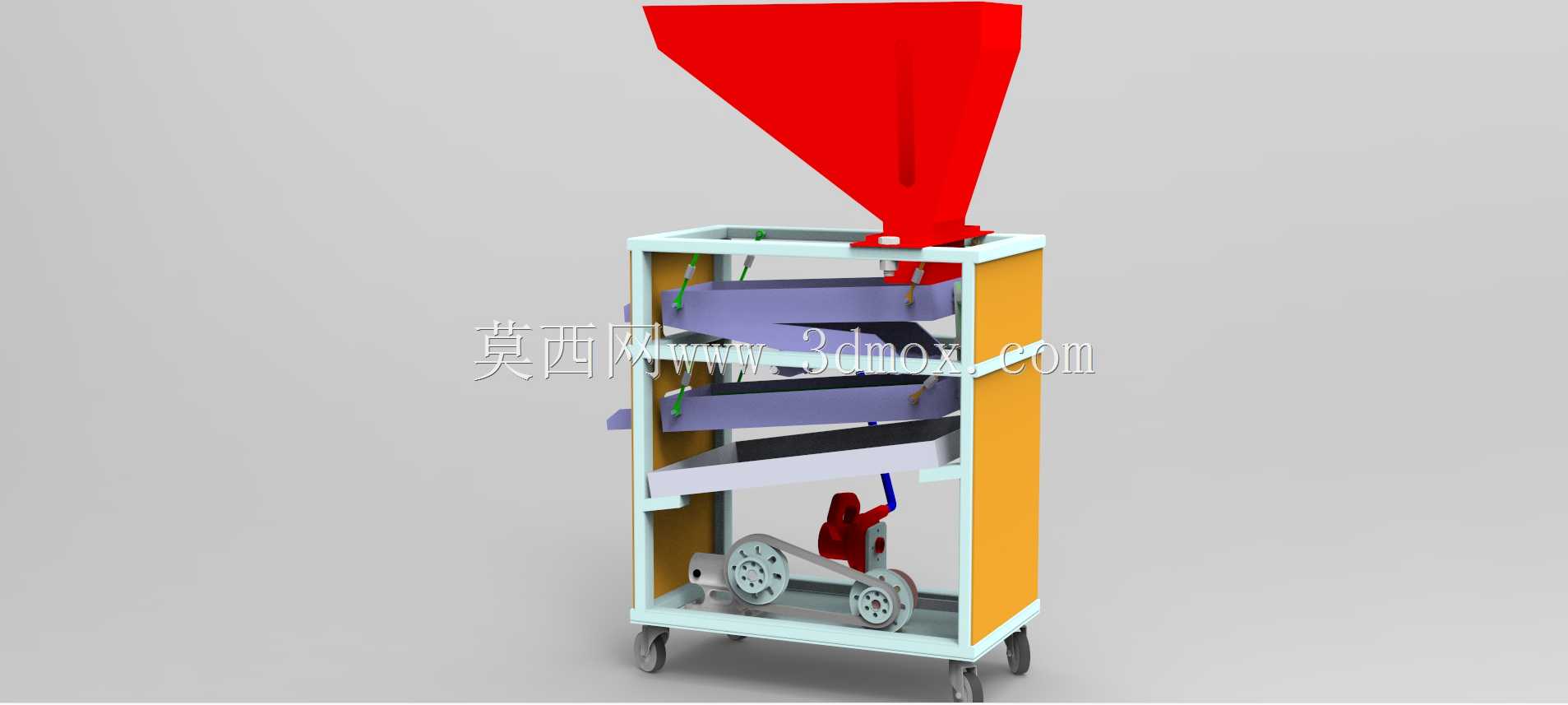

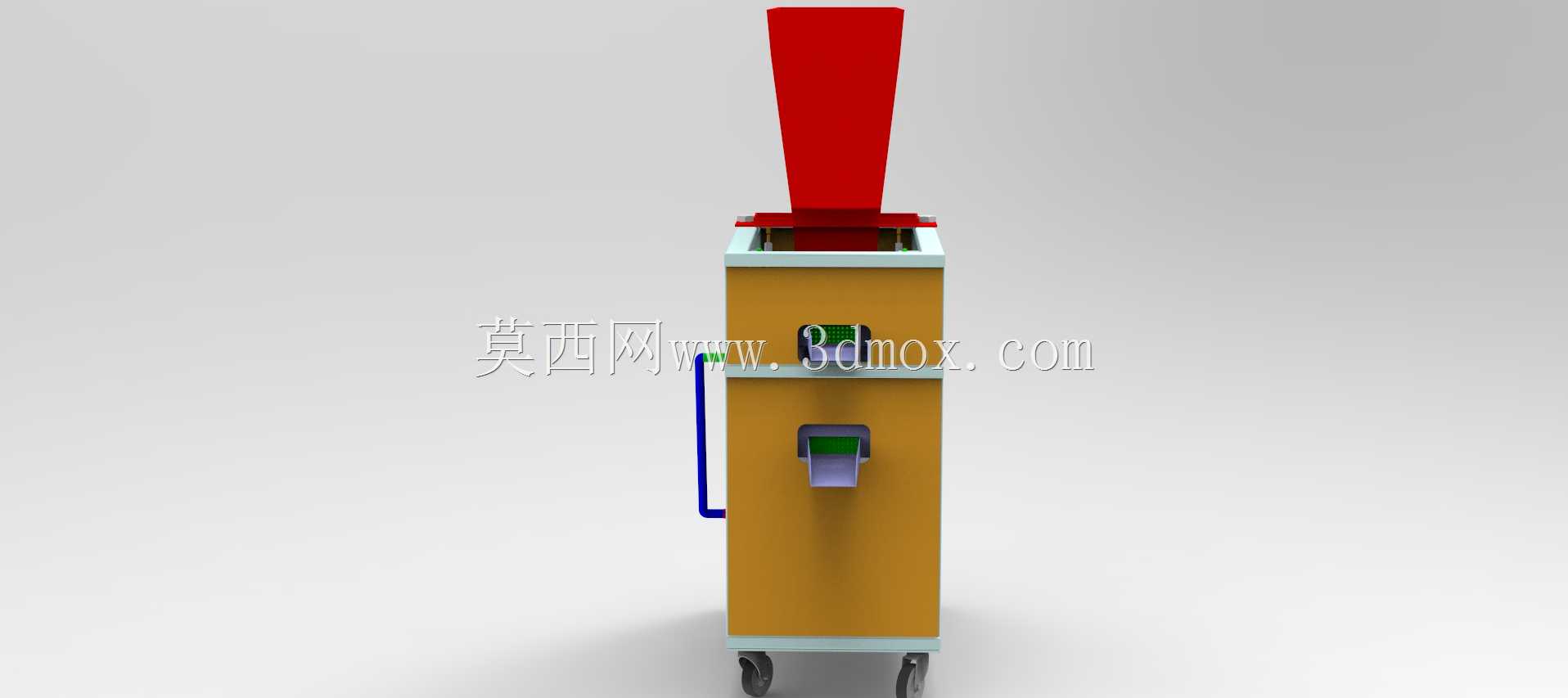

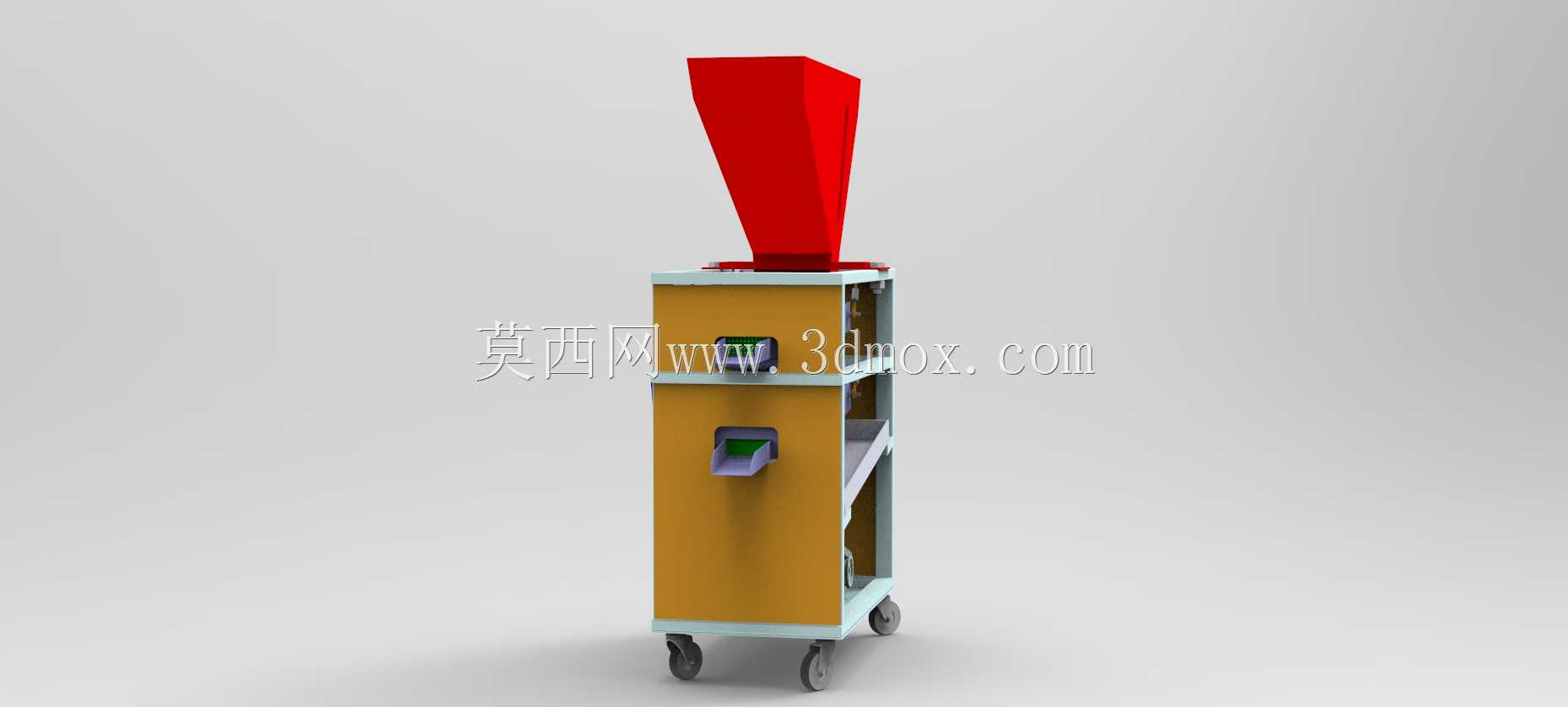

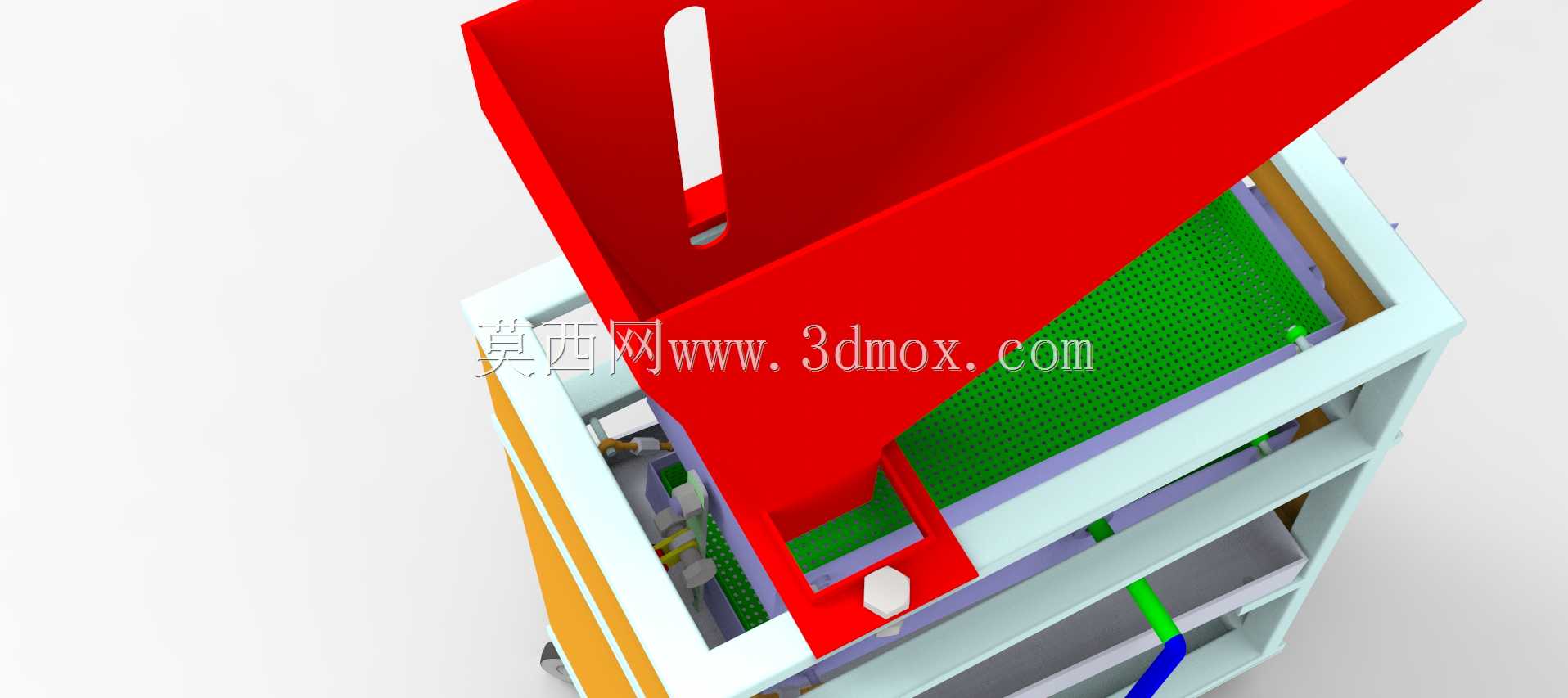

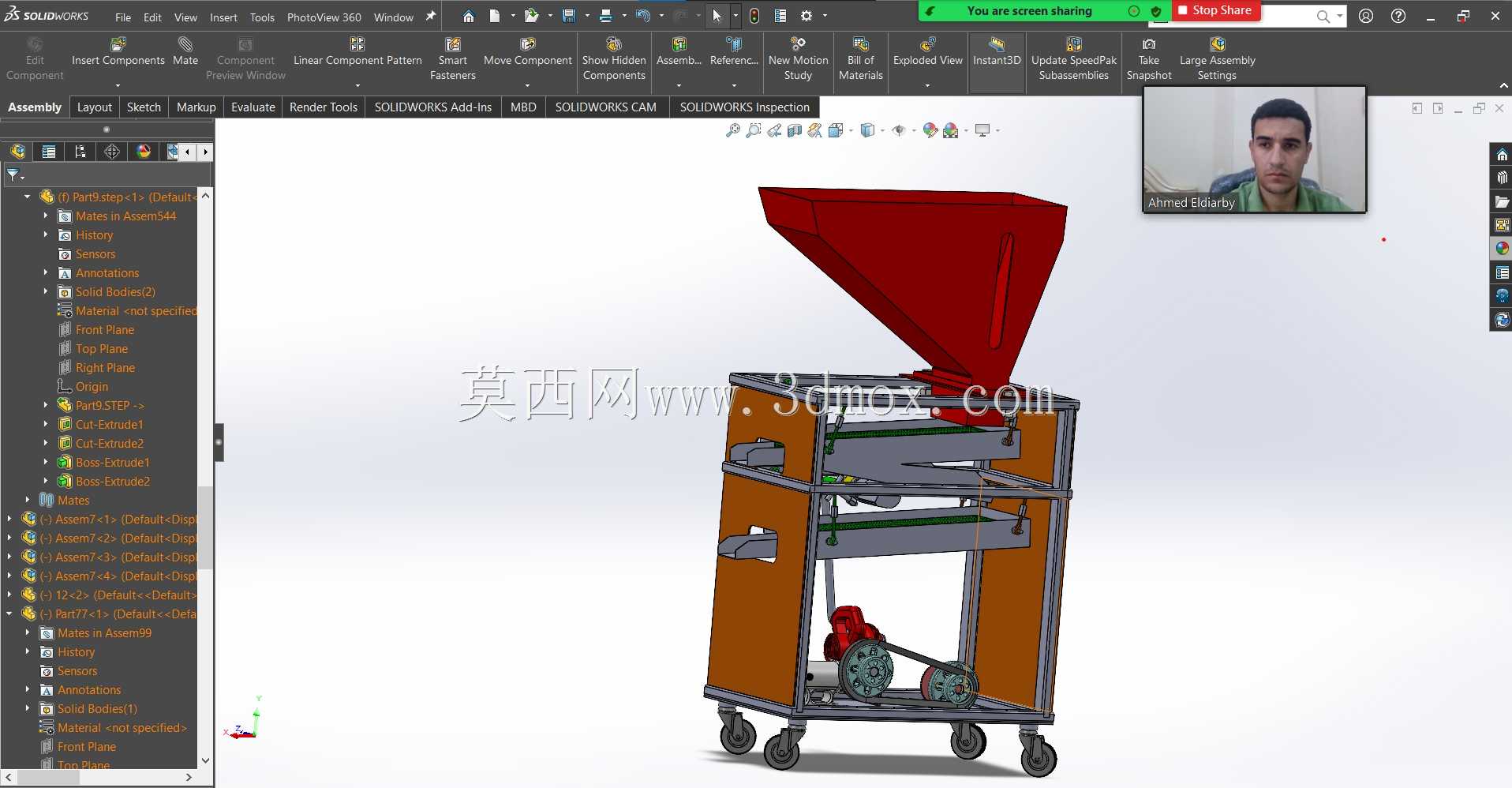

　　该筛选设备主要面向散状颗粒物料的粒径分级作业场景，常见应用于粮食加工、农产品分选、小型建材颗粒分级、工业原料初筛等生产环节，可将混合粒径的颗粒物料按照筛网孔径差异，一次性分离出多种不同粒度规格的成品，替代传统人工筛分的低效作业模式，适配中小产能的连续化生产流水线对接需求。设备整体采用方管焊接式机架作为承载主体，机架底部预留水平调节脚轮安装位，既可以满足车间内短距离移位的需求，也可通过调节脚杯高度保证设备整体水平度，避免振动作业过程中出现设备偏移、筛面倾角偏差导致的筛分效率下降问题。顶部设置大敞口式方锥形进料斗，进料斗采用上宽下窄的渐缩结构，大口径进料端可适配人工倒料、上游输送机落料两种进料方式，斗体内壁做光滑过渡处理，避免潮湿粉料、

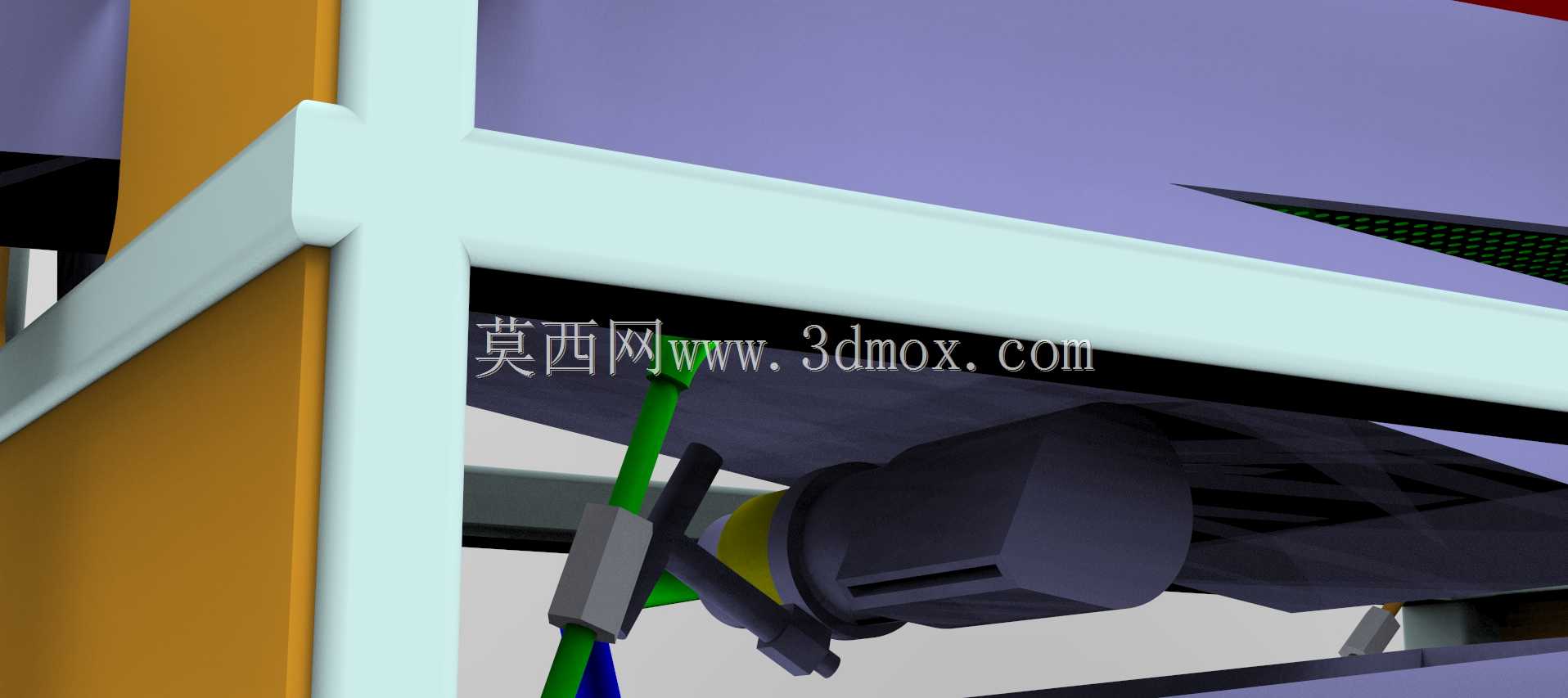

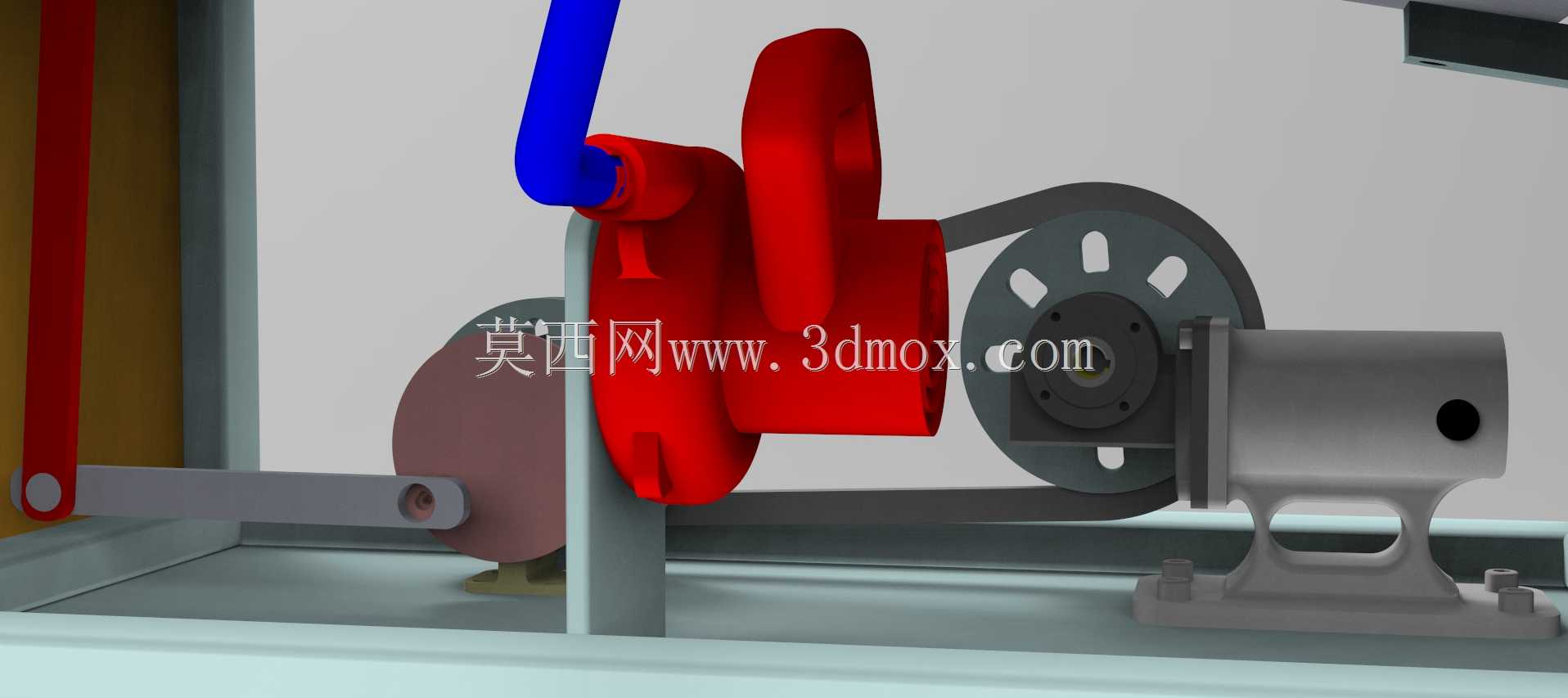

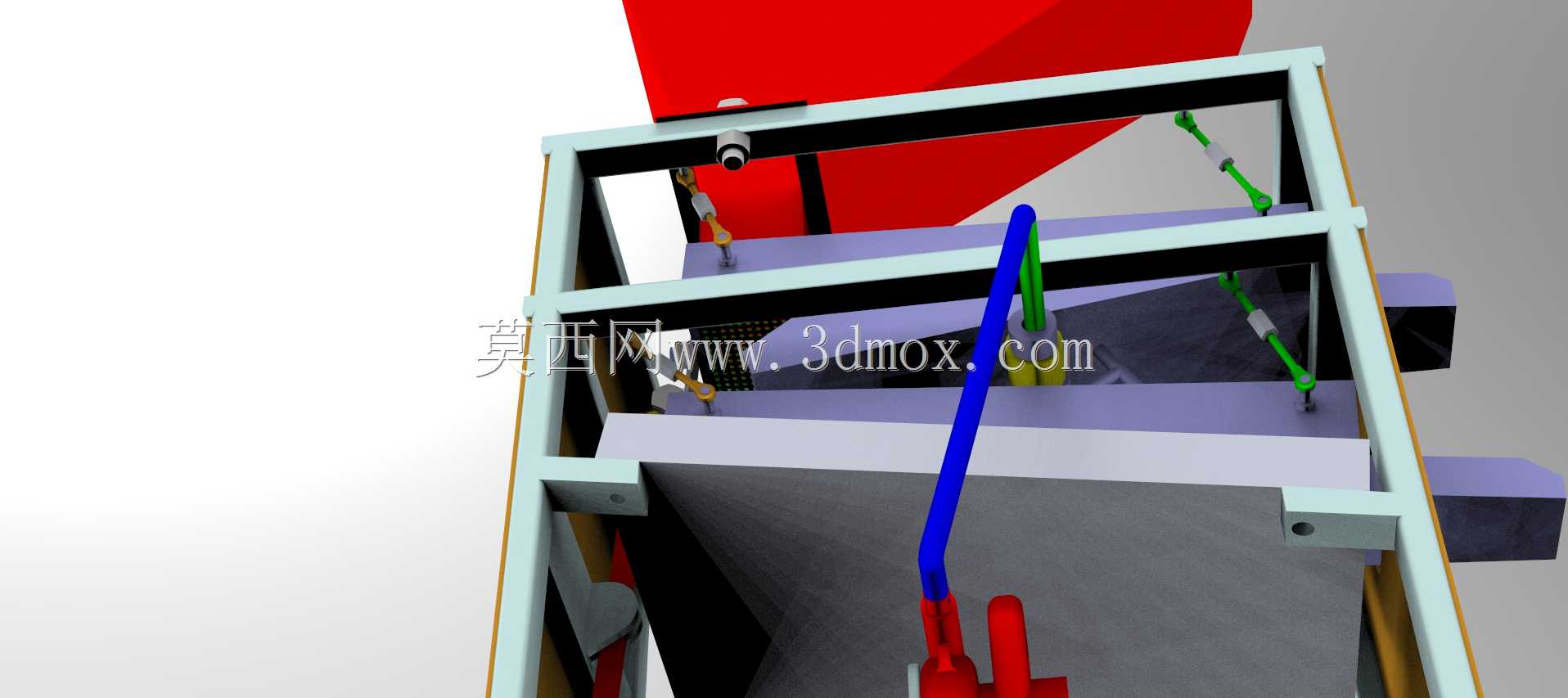

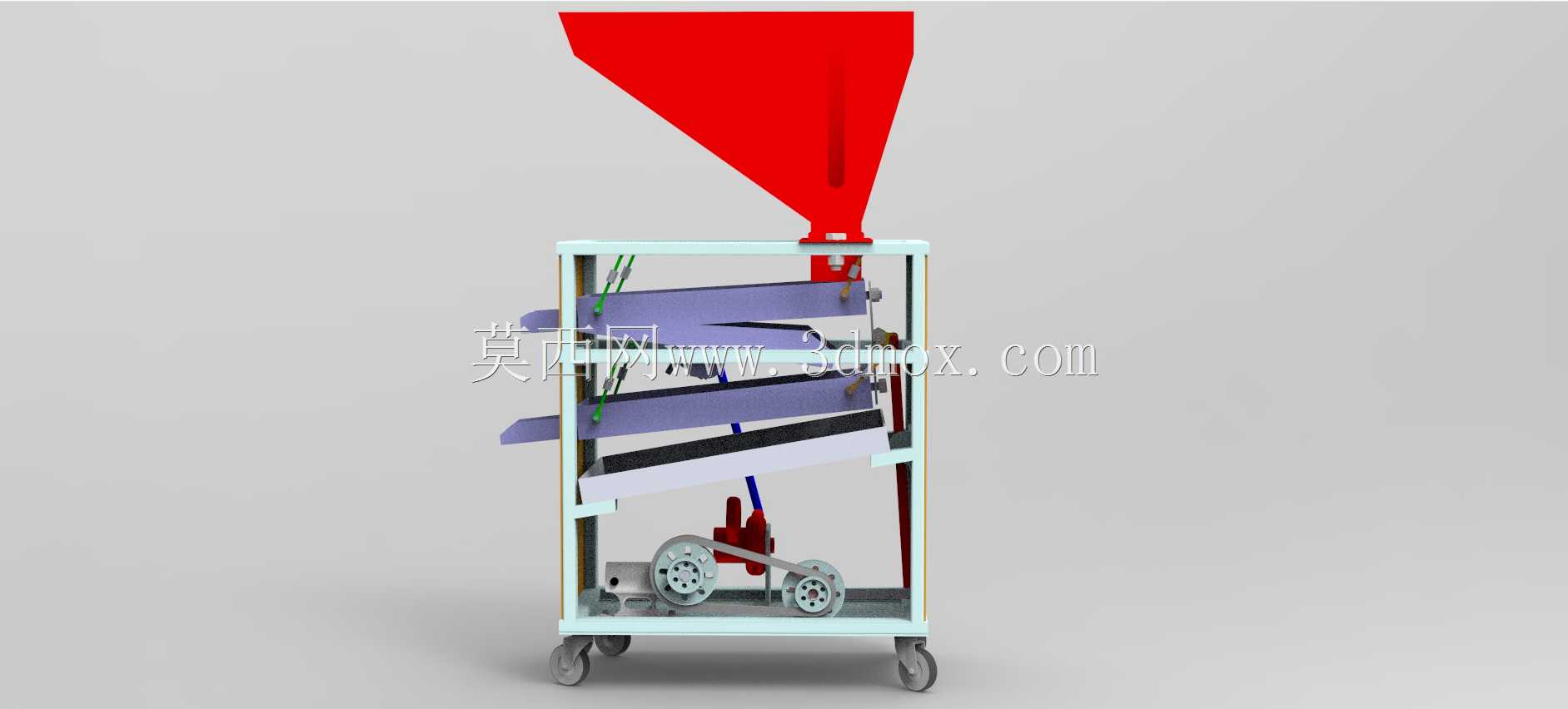

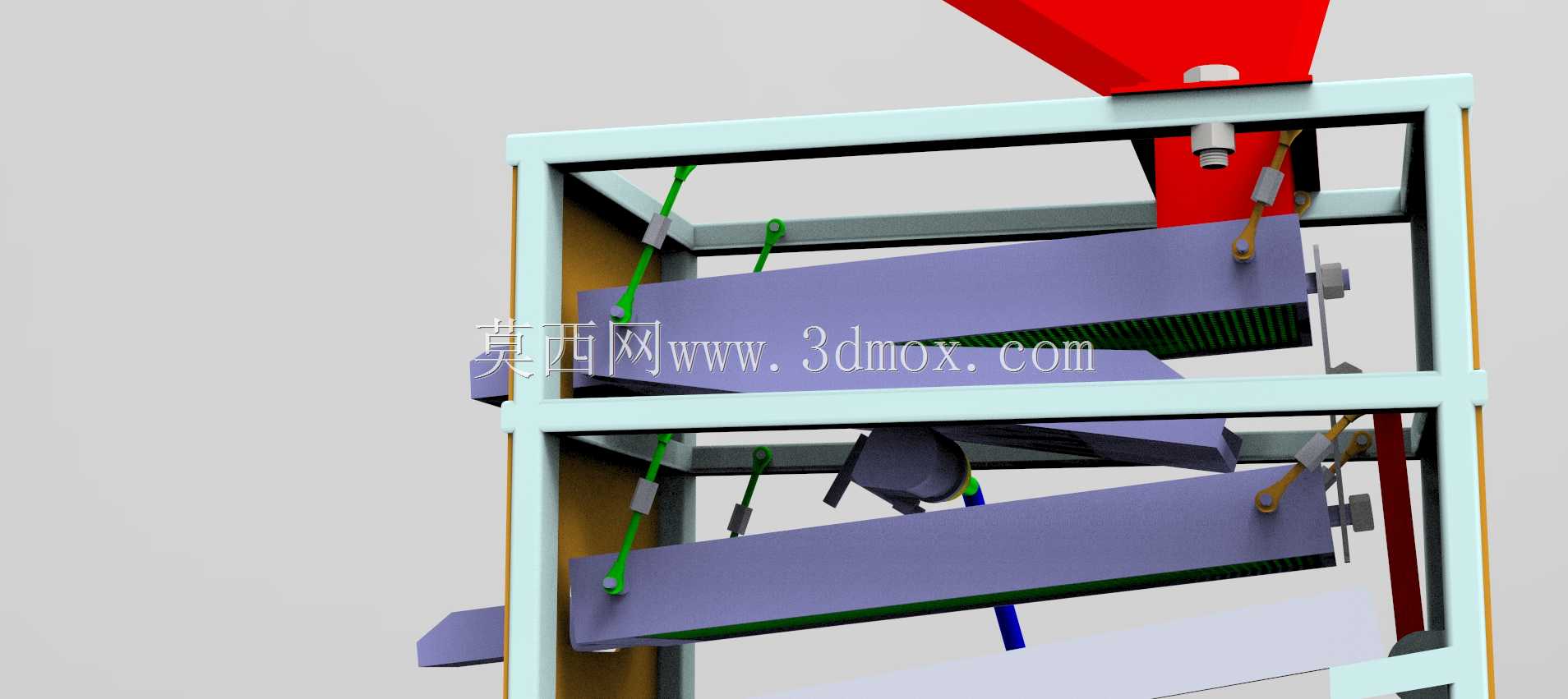

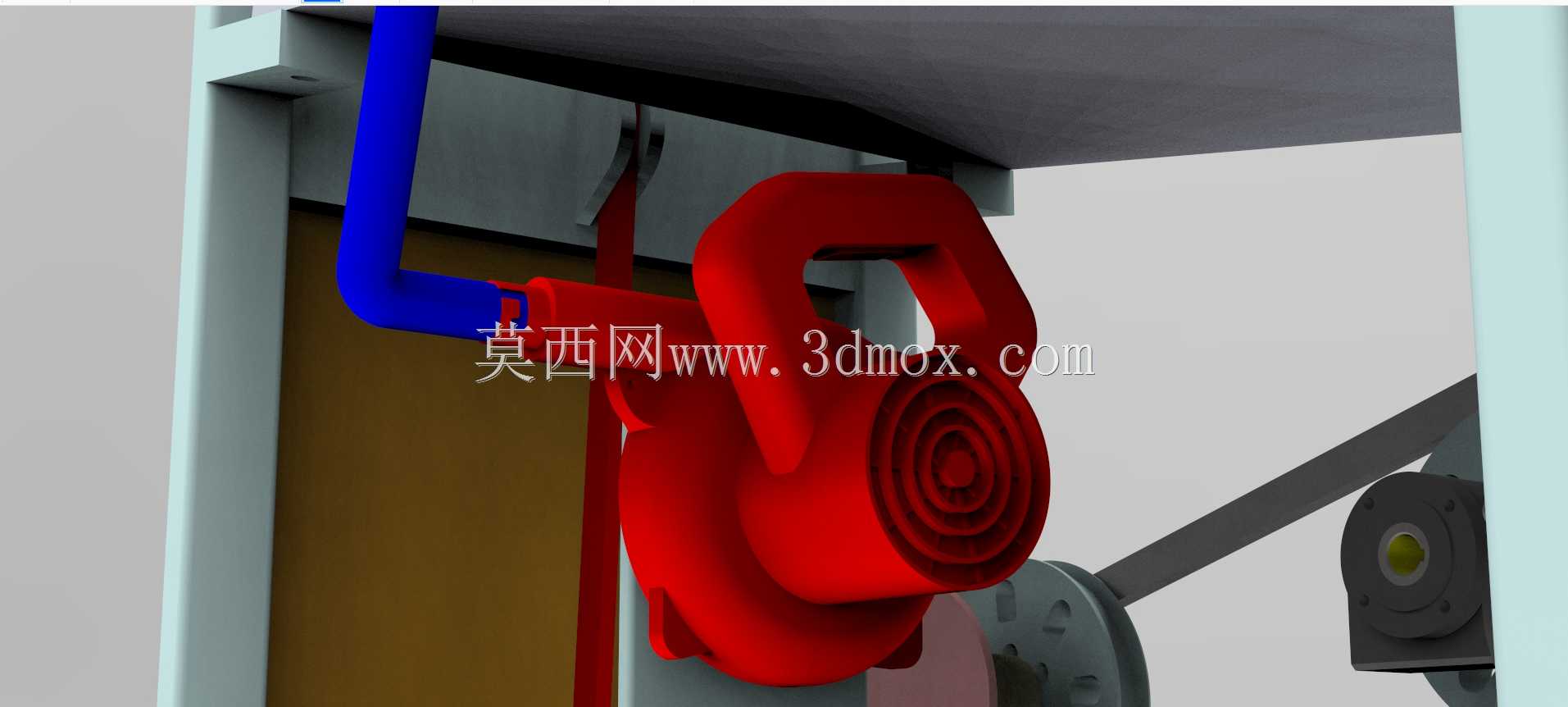

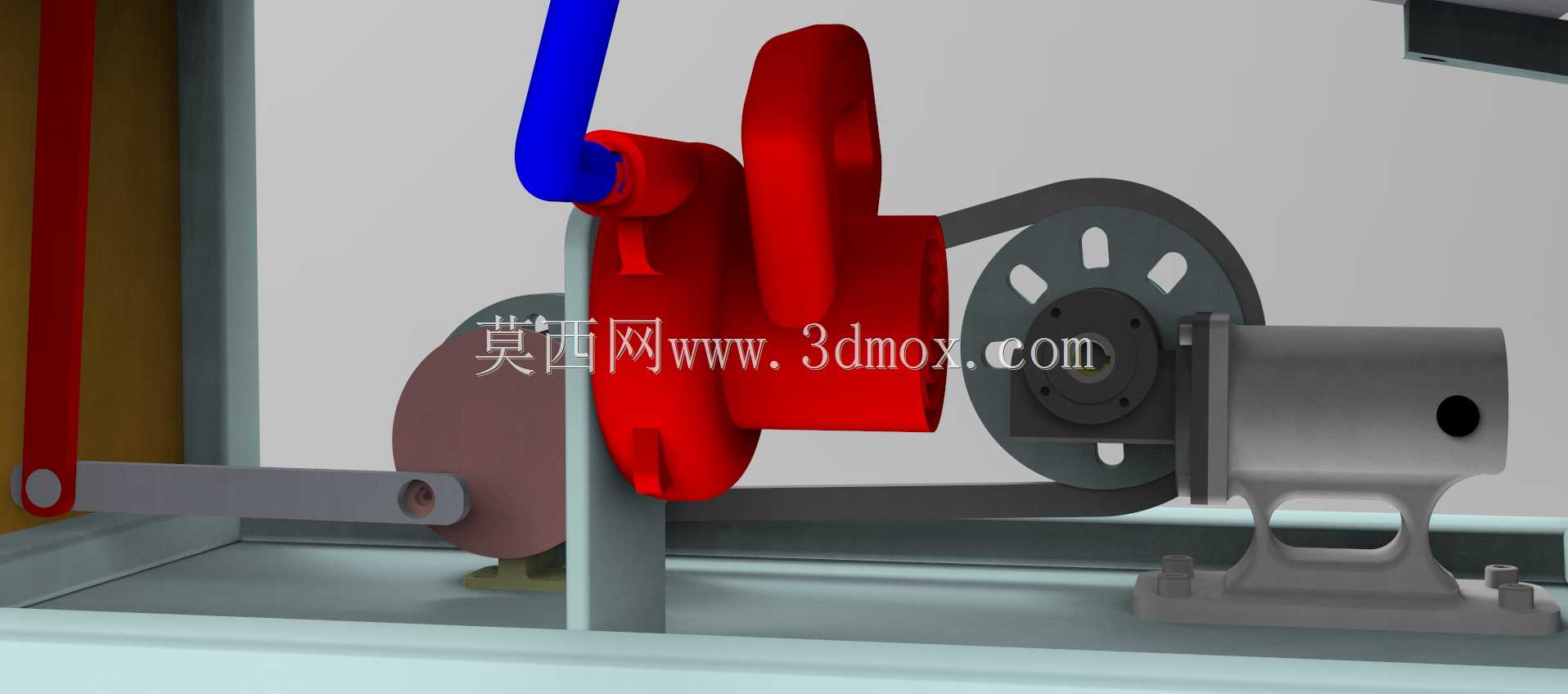

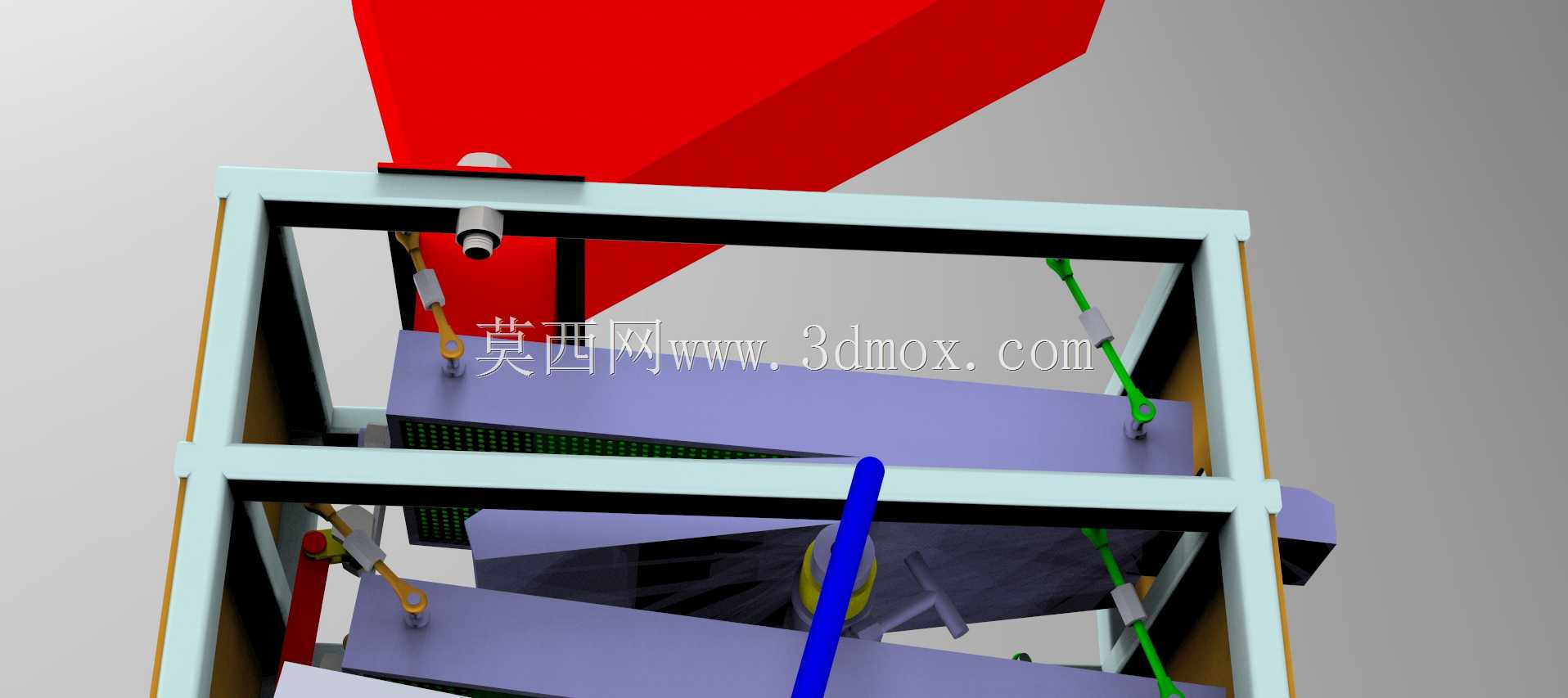

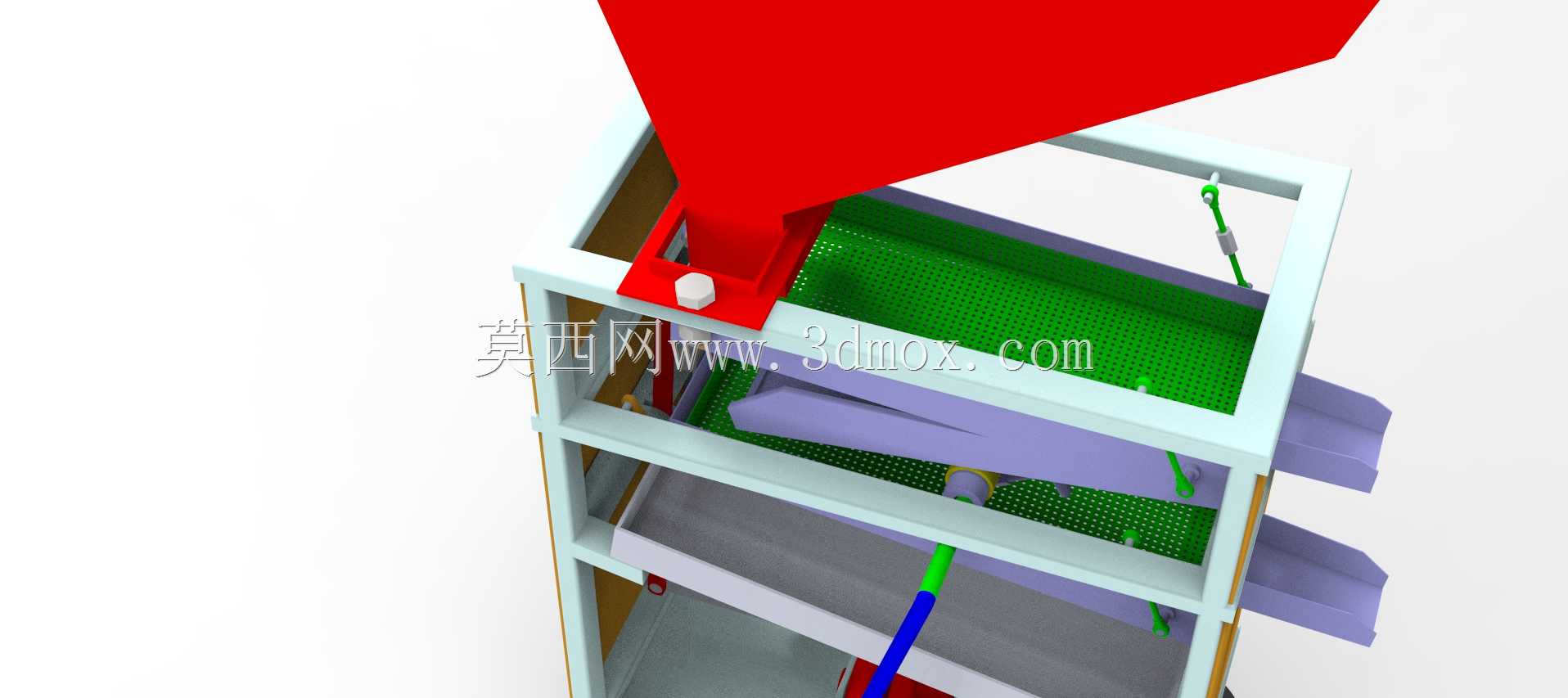

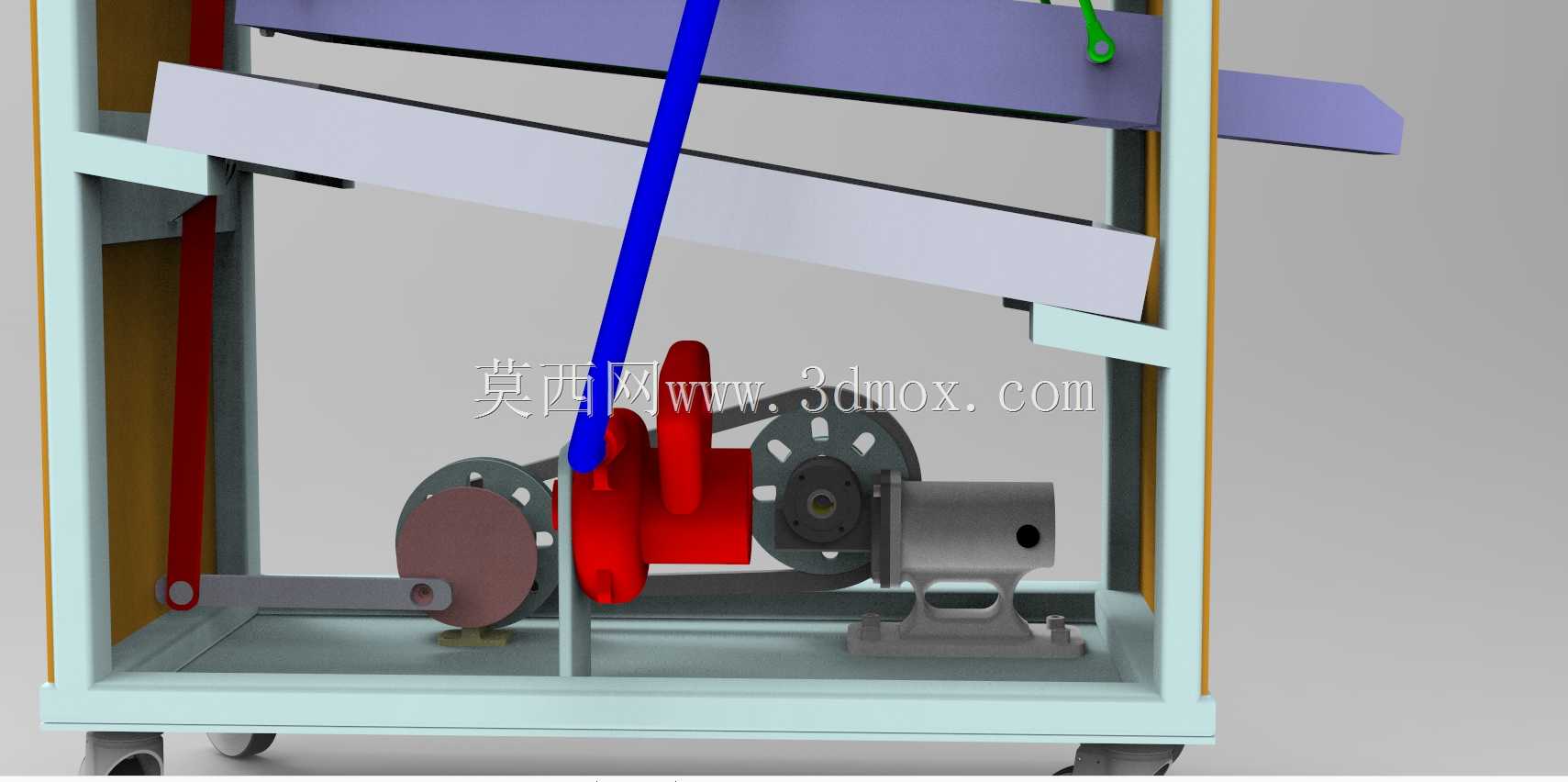

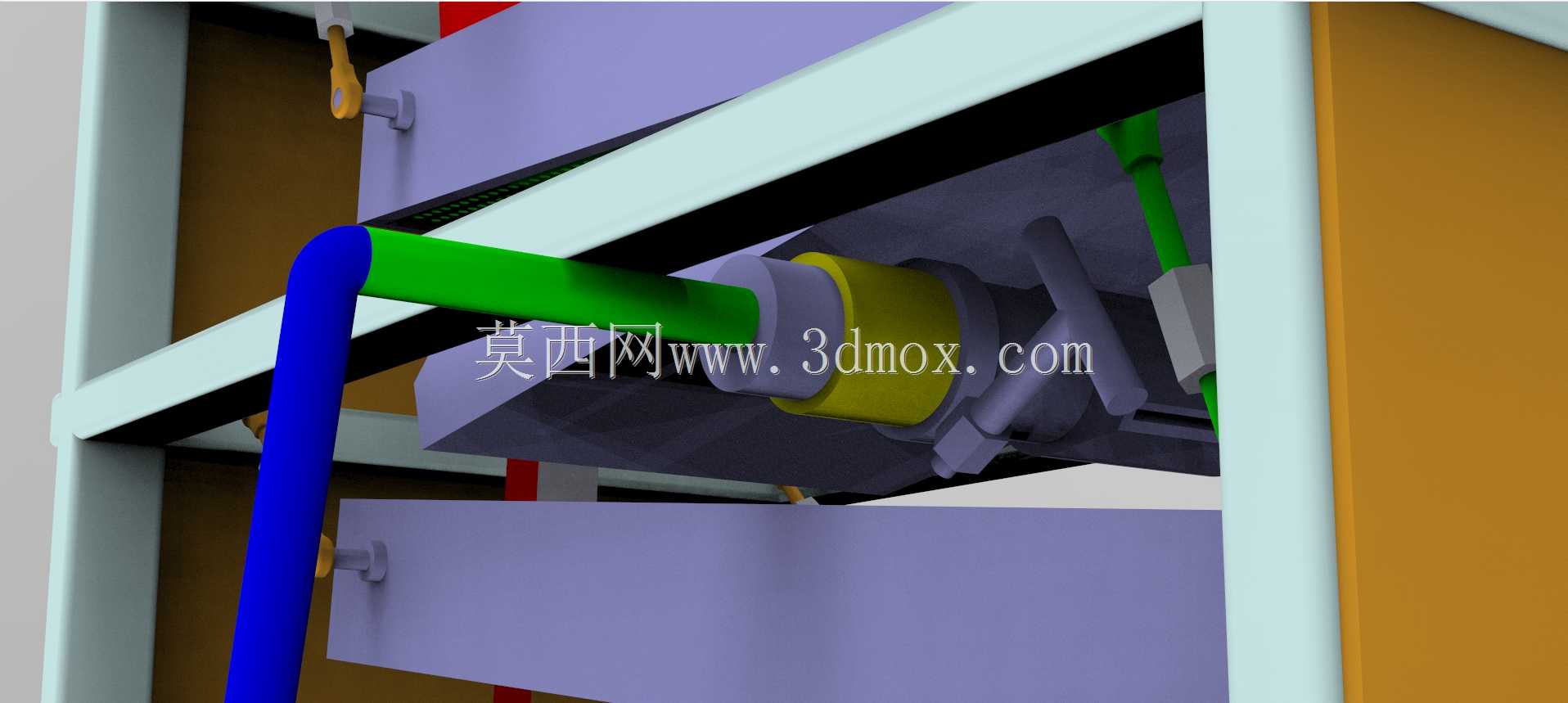

　　带棱角颗粒出现挂壁、积料问题，进料斗与下方筛体的连接位置采用弹性减振组件衔接，可将进料斗承接物料时的冲击载荷进行缓冲，同时避免振动源的激振力直接传递至进料斗导致物料飞溅。筛体部分采用多层叠置的倾斜筛面设计，每层筛网的孔径沿物料流动方向逐级缩小，筛面倾角控制在15-18度区间，既保证物料在激振力作用下能够沿筛面向出料端匀速滑移，又避免倾角过大导致物料未充分透筛就快速排出。筛体下方配置偏心块式激振组件，通过调整偏心块的配重夹角可改变激振力大小，适配不同堆积密度、不同粒径分布的物料筛分需求，激振组件的传动部位做全封闭护罩防护，避免筛分过程中散落的细颗粒进入传动间隙造成部件磨损。每层筛面的末端分别设置独立出料溜槽，溜槽做折弯导料结构，

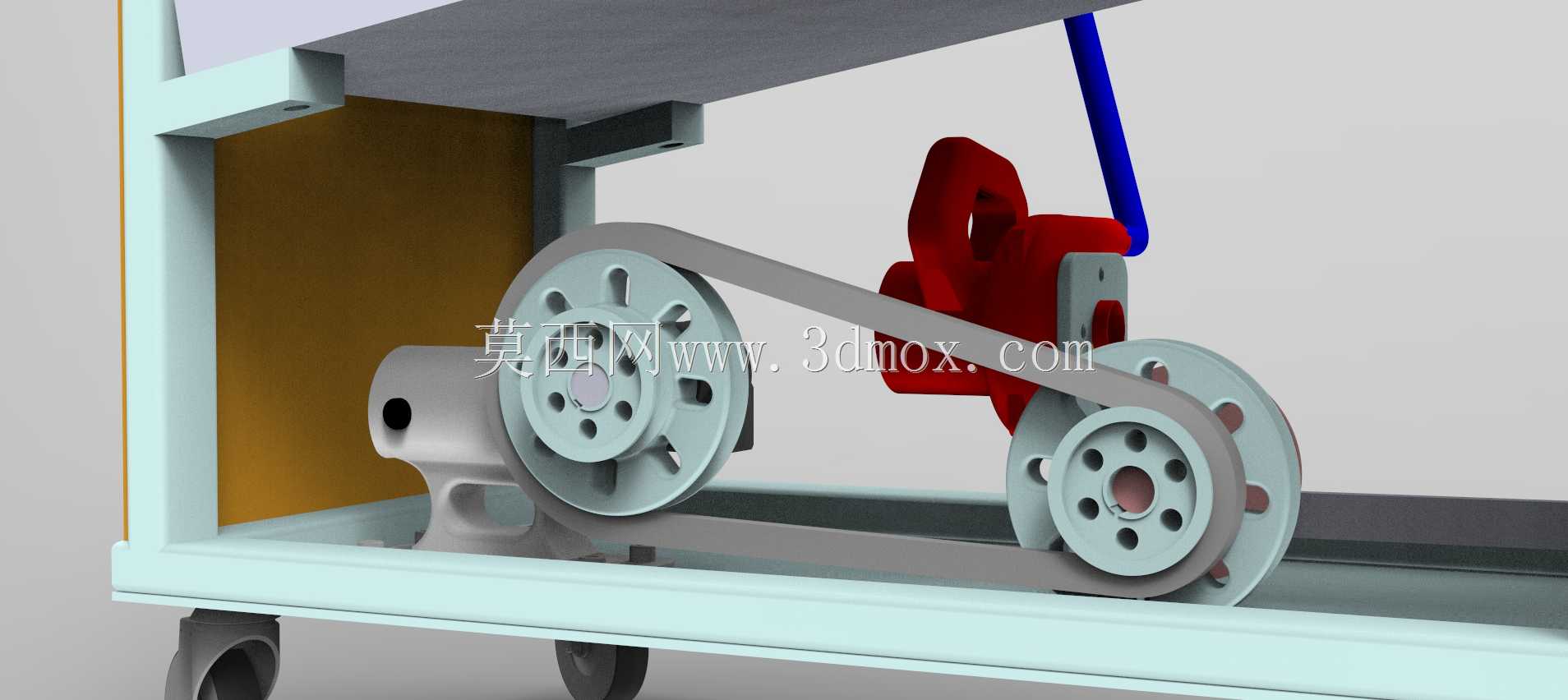

　　可将不同层级筛出的物料分别导流至对应的接料容器或下游输送设备，避免不同粒度的分选物料出现混料问题。设备的电气驱动组件布置在机架底层的空闲空间，与筛体之间预留足够的安全间隙，避免振动传导导致电机接线松动、部件疲劳损坏，整机的横向安装宽度控制在1.2米以内，纵向长度不超过1.8米，进料端顶部高度约1.9米，可适配常规车间的层高要求，无需额外做地基预埋，放置在硬化水平地面即可投入使用。设计过程中针对筛网的快拆结构做了优化，每层筛网采用侧边压条固定，无需拆解整体筛架即可快速更换不同孔径的筛网，适配多品类物料的切换筛分需求；机架的各焊接节点做应力释放处理，避免长期受交变激振力影响出现焊缝开裂问题，减振弹簧的选型匹配筛体总重量与激振力参数，保证振动过程中筛体运行平稳，将传递至地面的振动载荷控制在安全范围内，不会对周边放置的精密设备造成干扰。
