带料斗多层辊道轮式物料输送分选装置

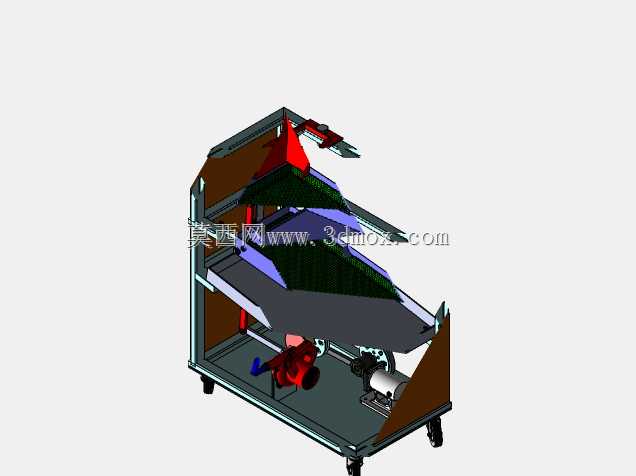

　　该装置主要面向小粒径散料的分级分选作业场景，常见于小型农产品加工、实验室散料分级、小批量工业颗粒物料预处理环节，可在场地受限的小型加工车间、实验室内完成散料的多级筛分输送作业，无需复杂的地基固定，适配小批量多批次的柔性生产需求。从功能实现逻辑来看，顶部的敞口式锥形料斗采用大倾角侧壁设计，可避免散料在进料位置结拱架桥，料斗出口直接对接最上层辊道的进料端，散料依靠自身重力进入第一层辊道后，顺着辊道的倾斜角度向下滑移，过程中不同粒径的物料会通过辊道间隙逐层下落，依次进入下层不同的辊道区间，最终完成不同粒径规格物料的分流收集，底部设置的传动组件可带动辊道以低转速运转，避免湿黏散料在辊道表面卡滞堵料。

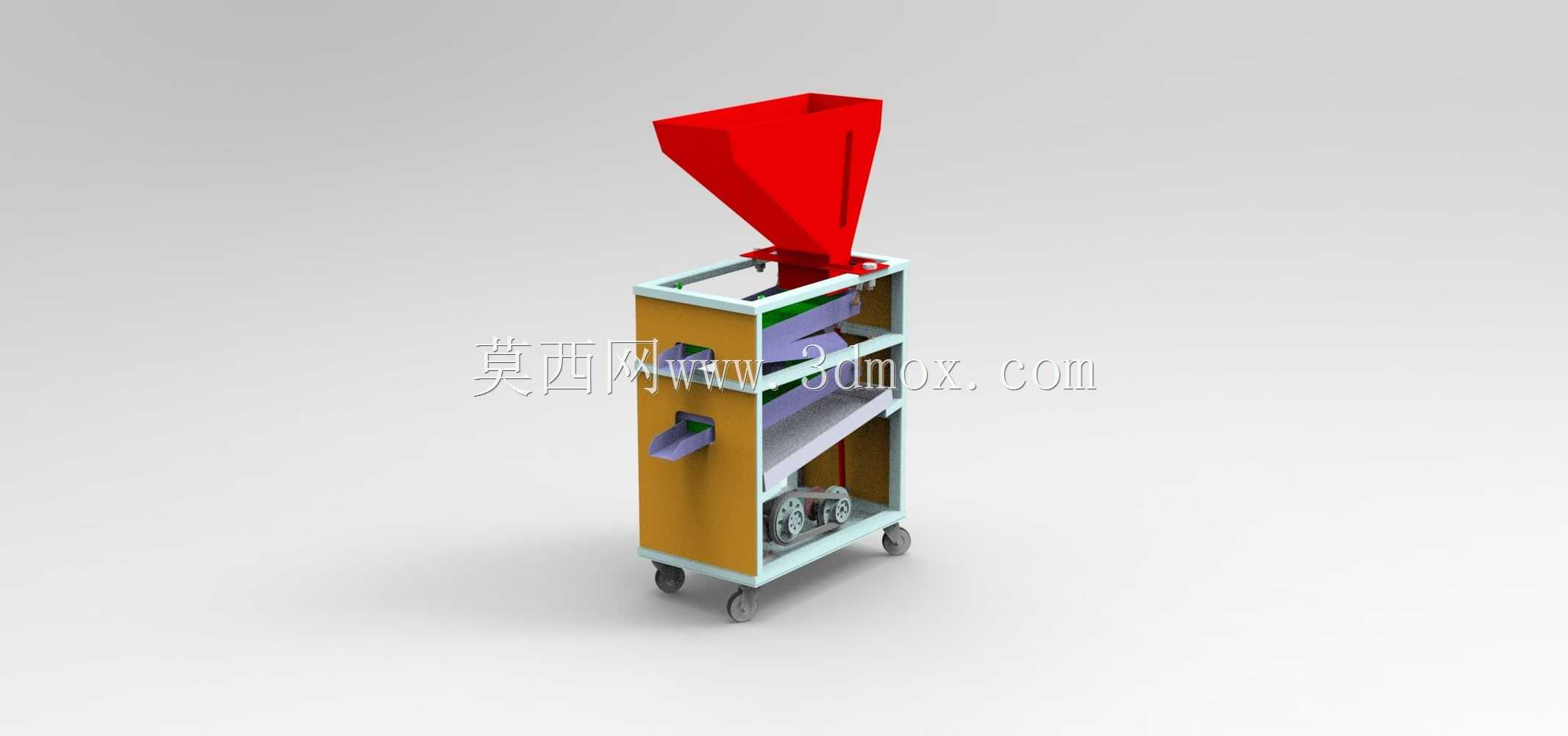

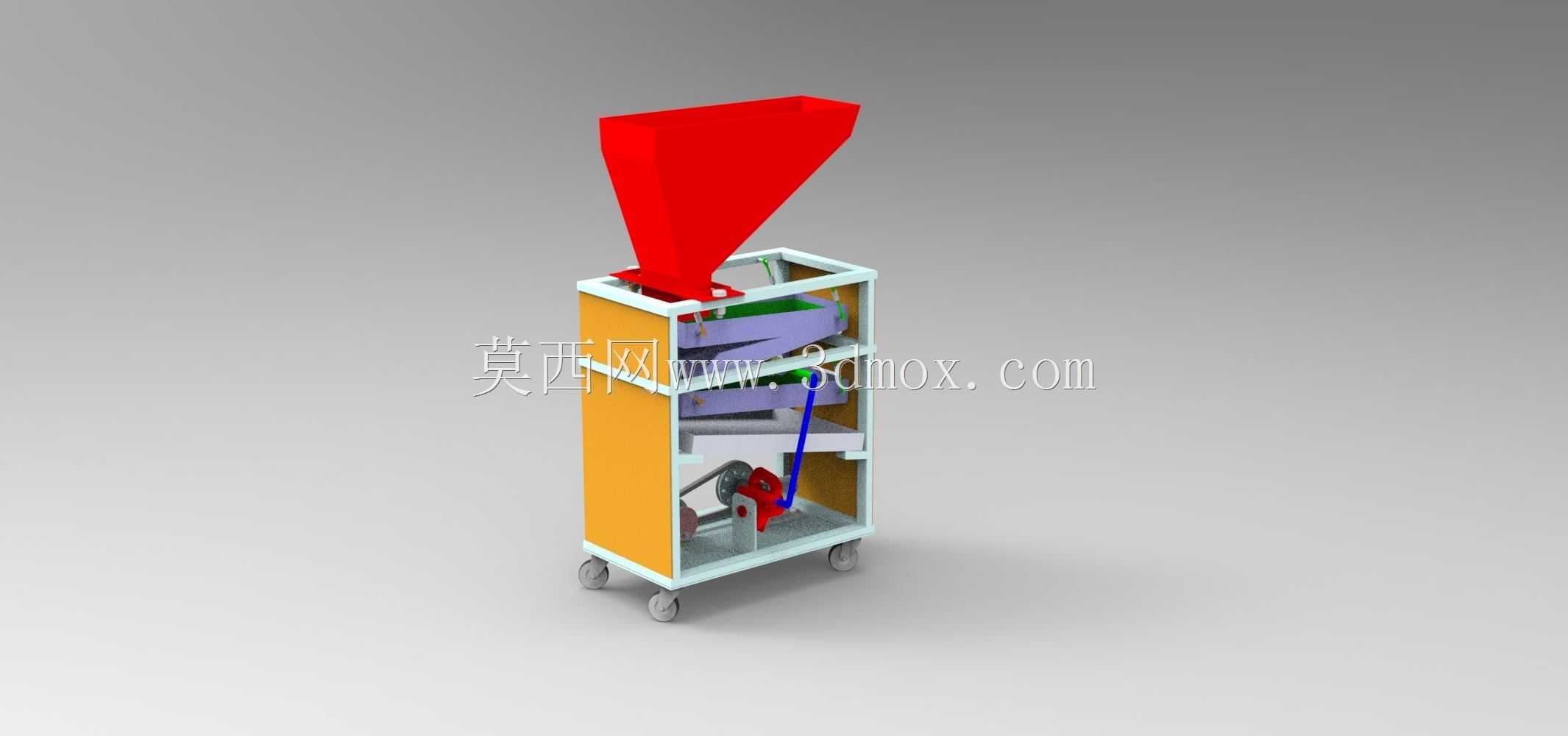

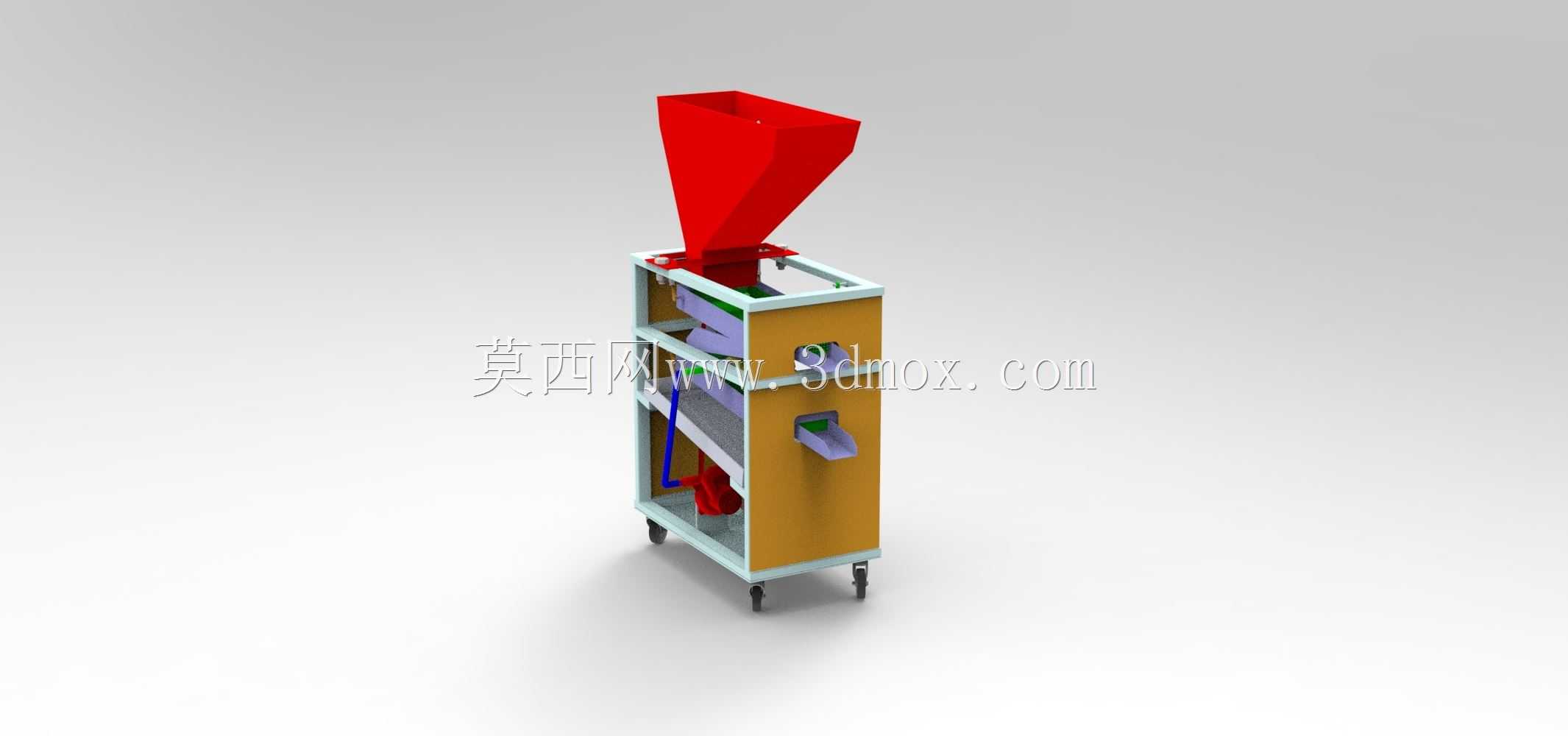

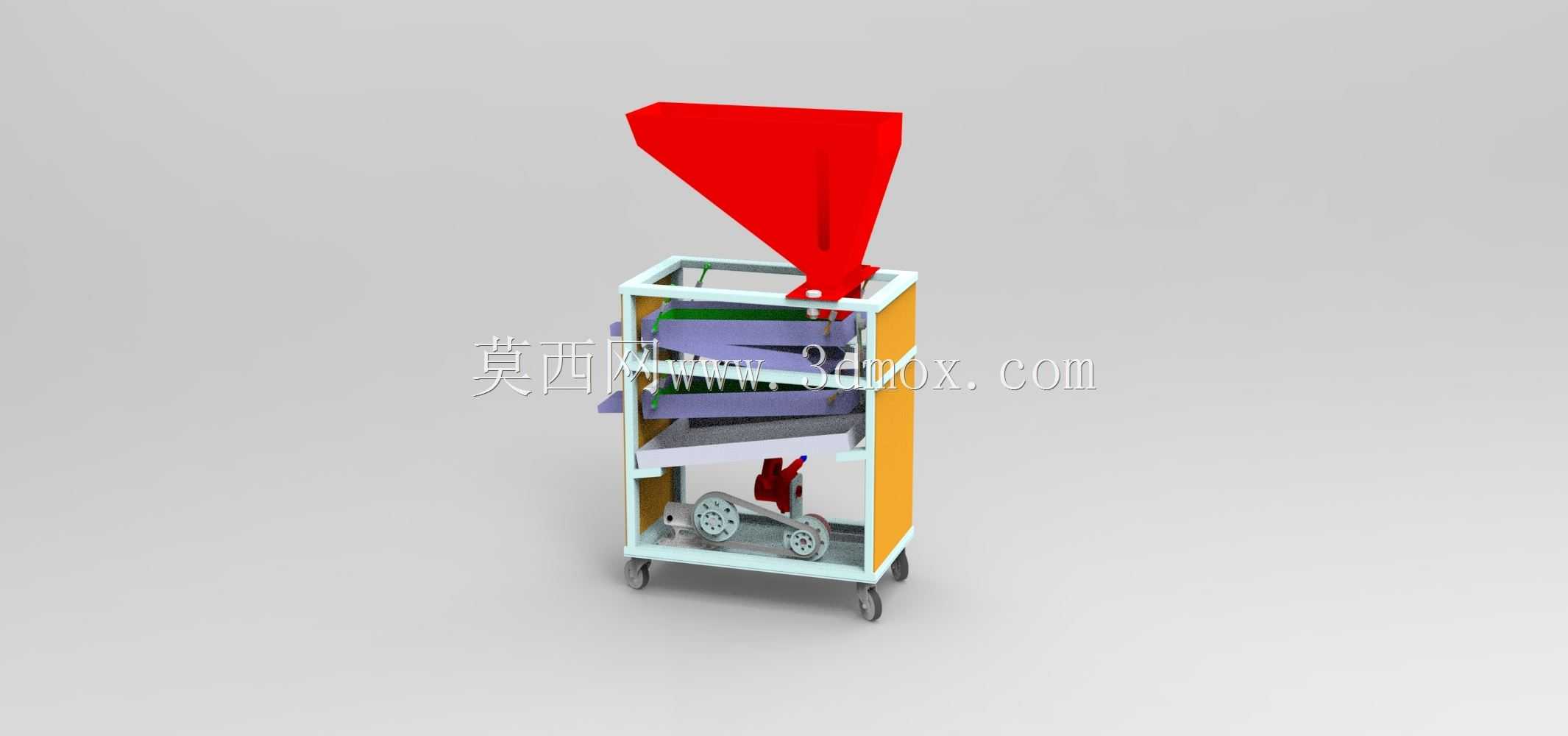

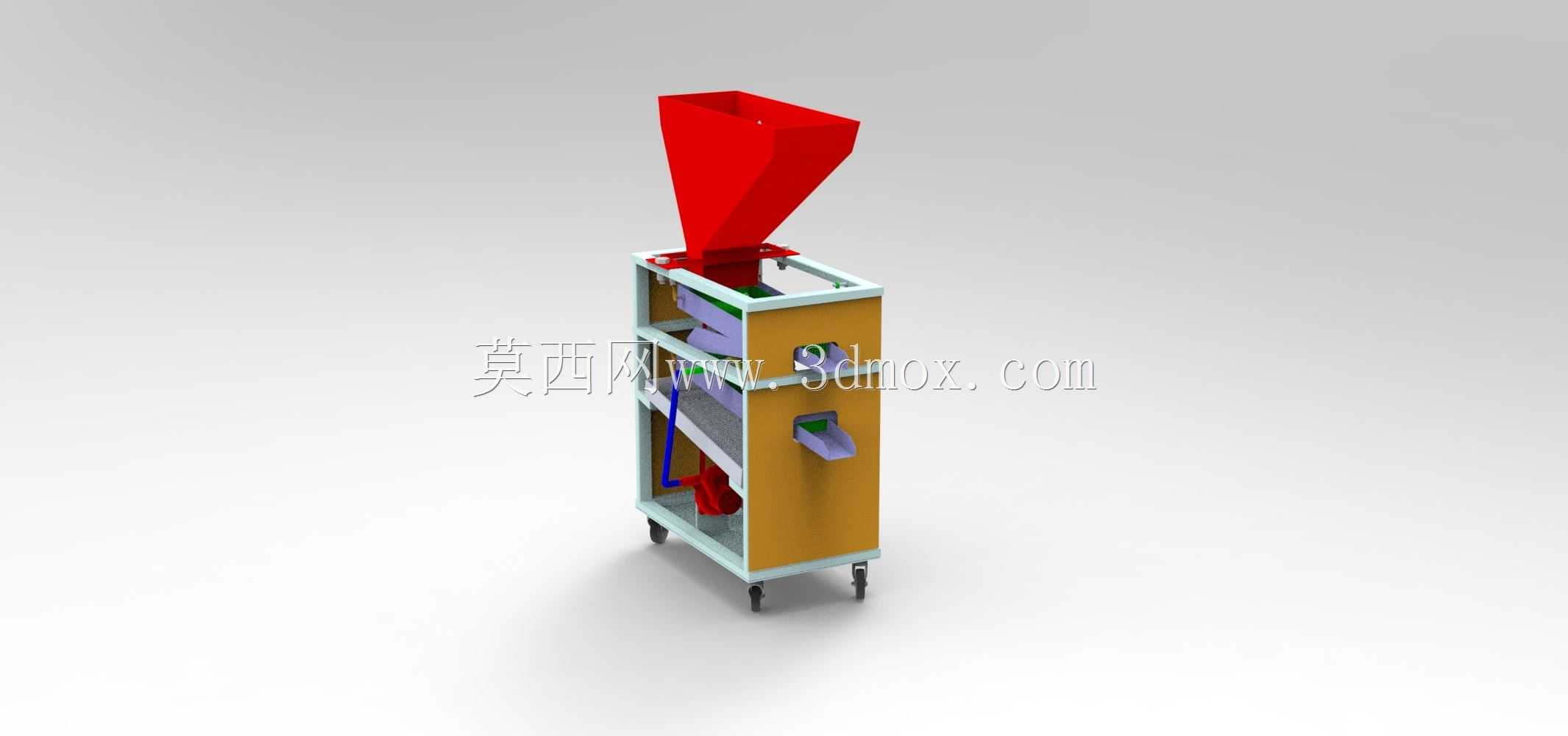

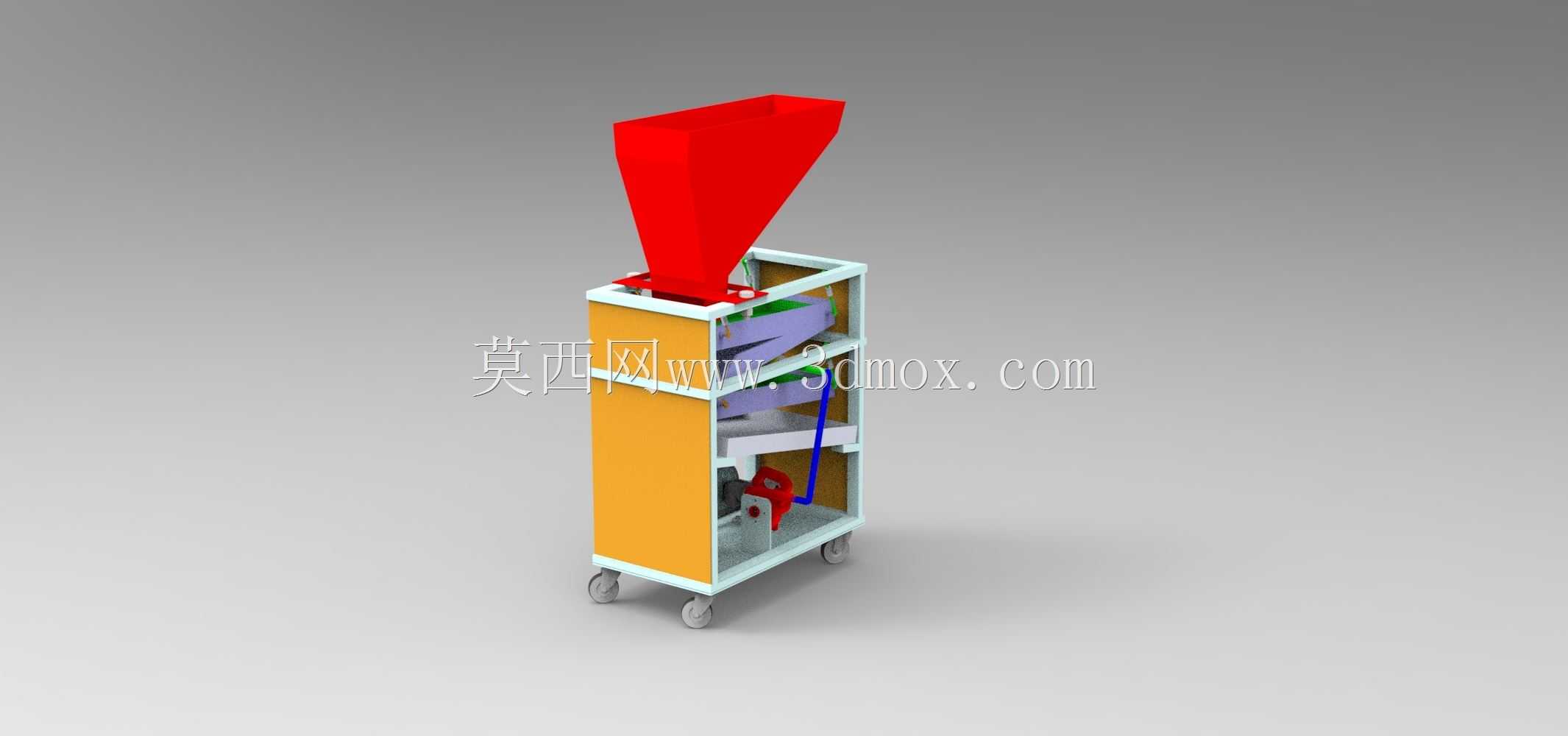

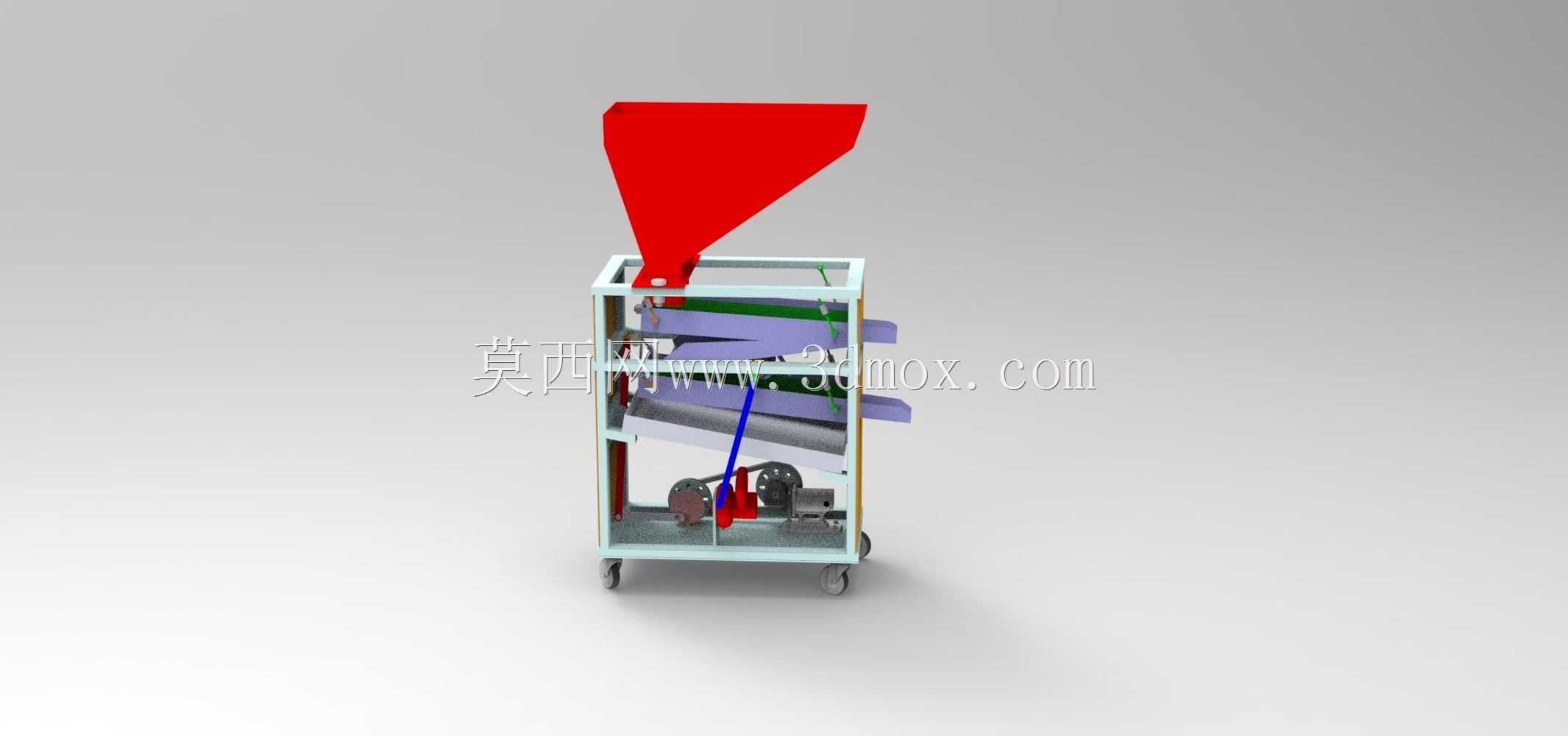

　　设计过程中优先考虑了小型作业场景的移动需求，机架底部配置四个万向脚轮，其中两个带刹车结构，可在作业时锁定位置，转场时直接推动即可移位，无需额外吊装搬运；机架主体采用薄壁方管焊接成型，侧壁采用整板式蒙皮结构，既可以提升机架整体抗扭刚度，避免辊道运转过程中机架出现共振异响，也可以阻挡分选过程中物料飞溅，保持作业区域整洁。辊道采用分层倾斜布置的结构，每层辊道的倾斜角度根据散料的安息角做了差异化调整，上层辊道倾角略大，保证大粒径物料可以顺利滑移不堆积，下层辊道倾角略小，延长小粒径物料在辊道上的停留时间，提升分级精度；每层辊道的间隙尺寸从上到下依次递减，可同时完成3-4种不同粒径规格物料的分选作业，无需多次更换筛网。从安装边界来看，

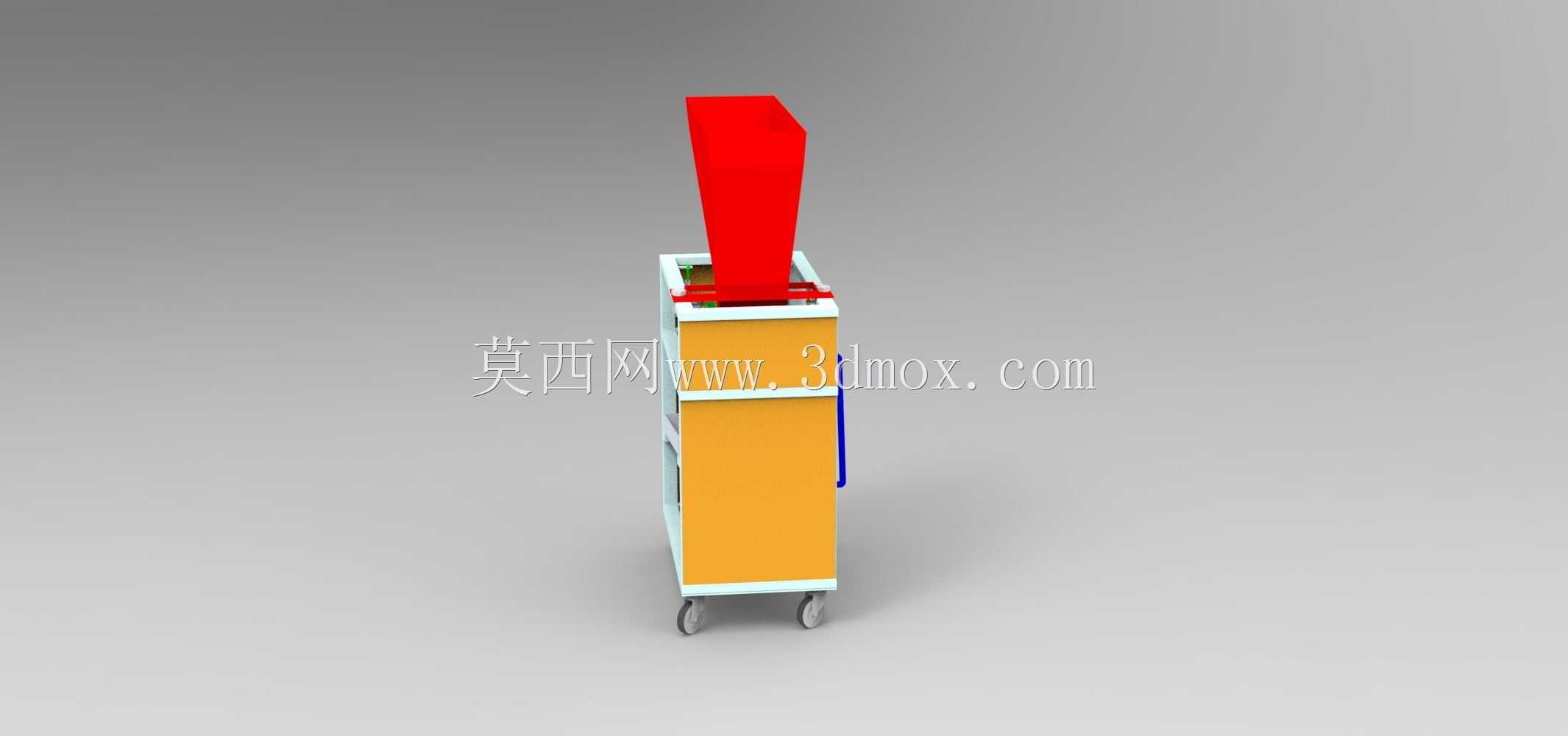

　　装置整体外廓尺寸控制在小型作业设备的适配范围内，宽度不超过常规车间通道的通行宽度，高度适配人工站立倒料的操作高度，无需额外搭建操作平台，进料口高度刚好匹配常规周转料桶的倾倒高度，操作人员可直接将周转桶内的散料倒入料斗，无需借助提升上料设备；底部脚轮的安装高度预留了地面清洁的间隙，可方便冲洗作业时的污水排放，不会出现设备底部积污难以清理的问题。结构细节上，料斗与机架采用快拆式螺栓连接，可根据处理物料的特性更换不同出口尺寸的料斗，处理流动性好的颗粒物料时可更换小出口料斗控制进料流量，处理流动性差的湿黏物料时可更换大出口料斗避免堵料；辊道两端的轴承座采用腰型孔安装结构，可调整辊道的安装间隙，适配不同粒径范围的物料分选需求，

　　调整完成后通过锁紧螺母固定即可，无需重新加工安装孔位；底部的传动组件采用侧置式安装，与物料接触区域完全隔离，避免散料落入传动部件造成磨损卡滞，日常维护时只需打开侧部的检修盖板即可完成润滑、易损件更换作业，无需拆解整机结构。实际作业过程中，该装置无需复杂的电控配套，仅需配套小功率动力源即可驱动运转，能耗远低于常规的振动筛分设备，运转过程中噪音更低，适合对作业环境噪音有要求的实验室、城区内的小型加工门店使用；多层辊道的结构相比单层筛分设备，占地面积更小，单位占地面积的处理效率更高，可在有限的场地空间内完成多级分选作业，分选后的物料可直接从各层辊道的末端出口流出，配套对应的接料容器即可完成收集，无需额外设置输送转接结构。
