小型零件双角度位移电机驱动执行机构

　　在微型精密装配、微小零件分拣、电子元器件微调这类对动作幅度、定位精度有严格要求的工位上，常规的大行程直线驱动或者单自由度旋转驱动往往难以适配作业需求——很多微小零件的取放、姿态调整，需要执行端在两个互成夹角的方向上完成小范围位移，既要避免行程过大碰伤脆弱的微型工件，也要保证传动链的回程间隙足够小，不会在反复启停过程中出现定位偏移。这套驱动机构正是针对这类场景设计，核心采用直流微型电机作为动力源，通过多级直齿轮减速组将电机的高转速低扭矩输出，转换为摆臂端的低转速高扭矩摆动输出，整套传动结构完全封装在透明的硬质壳体内部，既可以直观观察内部齿轮的啮合状态，也能隔绝车间内的浮尘、细小碎屑进入传动间隙，避免长期运行出现卡滞。

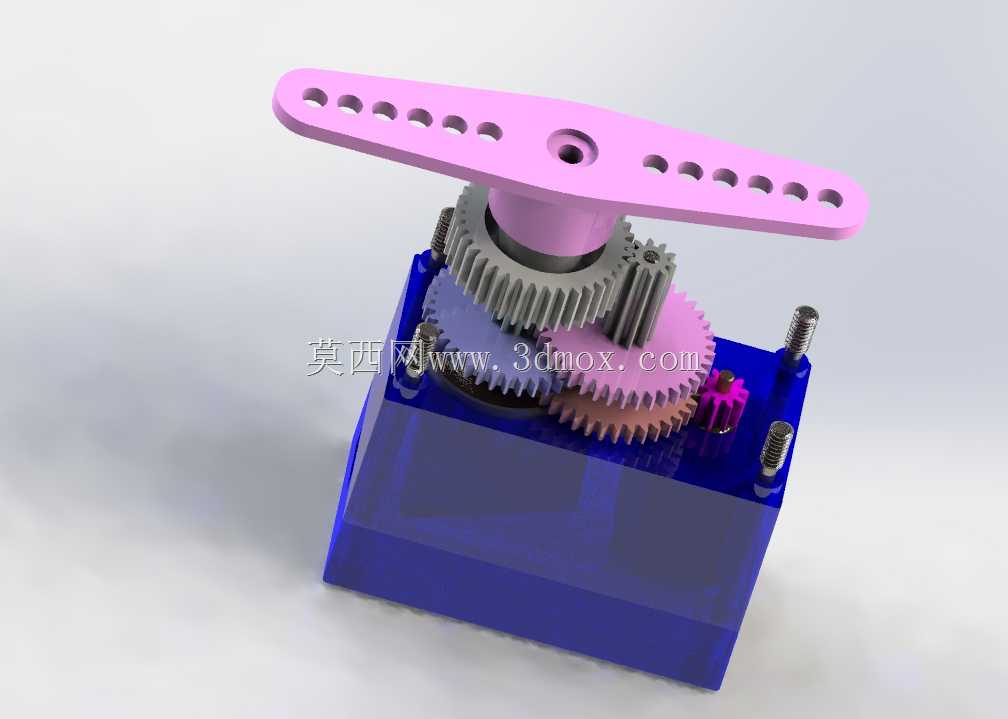

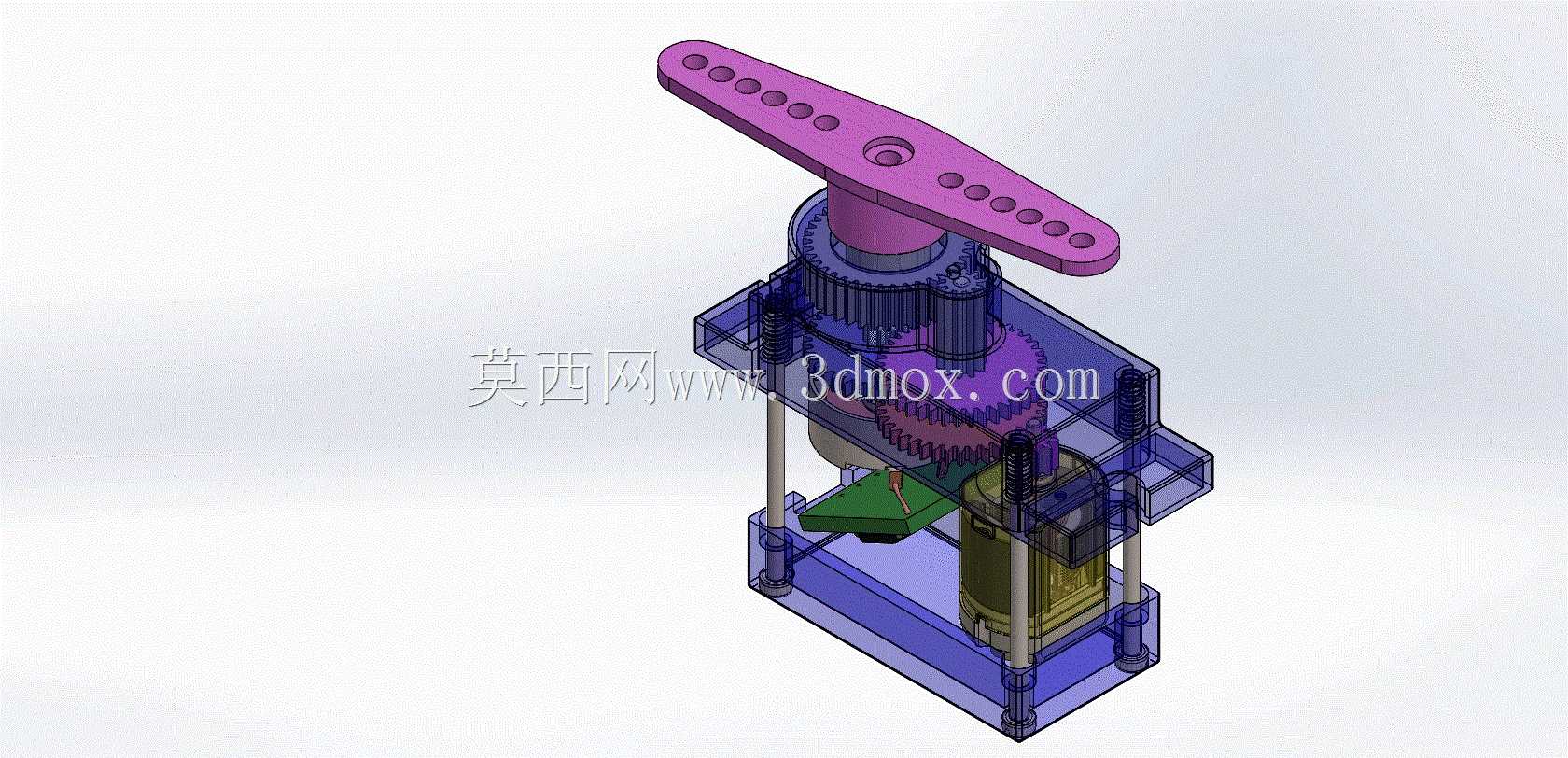

　　从结构布局来看，动力段的微型电机垂直布置在壳体下部，电机输出轴直接啮合第一级减速小齿轮，后续每一级齿轮的齿数比经过匹配计算，最终输出端连接顶部的紫色摆臂，摆臂表面均匀排布的多组安装孔，是为了适配不同规格的吸嘴、夹爪或者拨片，作业时可以根据待处理零件的尺寸、材质，灵活选择末端执行件的安装位置，不需要额外加工转接件。摆臂的摆动角度经过限位结构约束，不会出现超程回转拉扯管线的问题，两个方向的角度位移通过齿轮组的传动比匹配实现，不需要额外添加复杂的凸轮或者连杆结构，整体传动链的零件数量少，加工和装配的公差更容易控制。

　　安装边界上，整套机构的下部壳体采用四根垂直布置的导向支撑柱作为承力结构，支撑柱底部预留了标准的安装固定孔，可以直接锁附在设备的安装基板上，不需要额外设计定制化的安装支架，整体的横向占用尺寸控制在极小范围内，哪怕是多组机构并排密集布置，也不会出现结构干涉，非常适合在多工位并行的微型零件装配线上使用。壳体的透明设计除了方便观察传动状态，也能在日常维护时快速定位齿轮磨损、润滑不足的位置，不需要完全拆解壳体就能判断故障点，减少设备停机维护的时间。

　　在实际功能实现上，这套机构的输出端可以在设定的角度范围内完成两个方向的复合摆动，既可以单独完成单方向的小角度拨料动作，也可以通过两个方向的动作配合，完成微小零件的姿态扶正、位置微调，比如在微型贴片元件的摆盘工位，摆臂末端安装软质拨片，就可以将料盘上偏移位置的电阻、电容类元件拨正到定位槽内；在精密手表零件的装配工位，摆臂末端安装微型吸嘴，就可以将齿轮、轴类细小零件从料座转移到装配位，通过双角度的位移调整，精准对准装配孔位，不会因为对位偏差压弯细小的零件轴径。

　　设计过程中，传动齿轮的模数选择经过反复校核，既保证足够的传动强度承受末端负载的冲击，也尽可能缩小齿轮组的整体体积，避免整套机构的高度过高影响设备的整体布局；齿轮与轴的配合采用小间隙公差配合，既保证转动顺畅无卡滞，也将回程间隙控制在极小范围内，保证反复摆动后的定位重复精度满足微小零件的作业要求。摆臂的材质选用耐磨的工程塑料，自身重量轻，不会给末端输出轴带来额外的径向负载，长期摆动也不会出现形变，表面的安装孔位采用等间距排布，方便作业人员快速调整末端执行件的力臂长度，匹配不同的作业行程需求。壳体内部预留了润滑脂的存储空间，出厂时填充的润滑脂可以覆盖长期运行的润滑需求，不需要频繁拆开补充润滑，降低日常维护的工作量。
