四旋翼气动布局低空作业飞行器结构设计

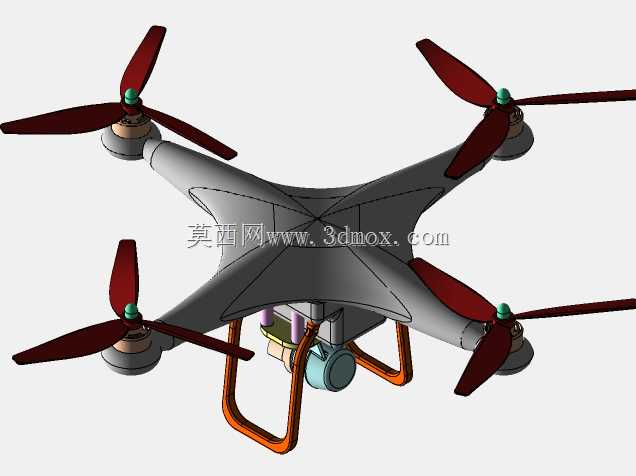

　　这套四旋翼低空飞行器的结构设计，核心围绕气动升力效率与任务载荷适配展开，区别于消费级航拍机型的轻量化取向，整体机架采用高模量碳纤维复合板材拼接，机臂与中心舱的连接位置设计了快拆锁止结构，日常转场运输时可将四根机臂向内折叠收纳，展开后机臂端点的旋翼中心距控制在合理区间，既避免相邻旋翼的下洗气流产生干涉扰动，也能保证整机在携带任务载荷时的转动惯量处于飞控系统可稳定调控的范围内。中心载荷舱的安装边界预留了标准化的快装挂点，可根据不同作业场景更换对应载荷模块，执行农林植保作业时可挂载常量喷洒模组，药箱与泵体的重量集中在整机重心正下方，避免飞行过程中药液晃动带来的重心偏移影响姿态稳定；执行电力线路巡检作业时可更换可见光与红外双光吊舱，

　　吊舱的安装位预留了减震球接驳位，可过滤旋翼转动带来的高频振动，保证成像清晰度；执行应急测绘任务时可挂载正射相机模组，舱体内部预留了数传与图传模块的安装槽位，所有走线均沿机臂内部的中空通道布设，避免外露线材在飞行过程中产生额外风阻，也能降低复杂环境下树枝、线缆勾挂线材引发故障的概率。旋翼动力系统的匹配经过多轮拉力测试验证，单轴最大静拉力可覆盖整机满载重量的1.8倍，预留足够的动力冗余应对突发的阵风扰动，机臂末端的电机安装座设计了散热鳍片结构，长时间大拉力输出时可快速导出电机工作产生的热量，避免高温退磁影响动力输出稳定性。起落架采用高韧性尼龙材质注塑成型，架体高度预留了足够的载荷离地间隙，保证挂载不同尺寸的任务设备时，

　　设备底部不会在起降过程中与地面发生剐蹭，起落架与中心舱的连接位置设计了溃缩吸能结构，突发坠机时可通过自身结构变形吸收冲击能量，降低中心舱内飞控、电池等核心部件的损坏概率。飞控系统的安装位位于中心舱的几何中心位置，安装基座设计了三层阻尼减震结构，可过滤旋翼转动带来的不同频段振动，避免振动加速度超过飞控陀螺仪的采样阈值引发姿态解算偏差。电池舱采用抽拉式快换结构，舱盖带有自动锁止卡扣，野外作业时可快速更换满电电池提升作业效率，电池接口采用防呆设计，避免正负极接反引发的电路故障。整机的气动外形经过多轮流场仿真优化，中心舱的上表面采用平滑的弧面过渡，可降低高速前飞时的空气阻力，机臂的截面采用水滴形设计，

　　相比圆形截面机臂可降低15%左右的风阻系数，同等动力配置下可提升约12%的续航时间。实际作业场景中，这套飞行器可在6级以下风速环境下稳定悬停，悬停精度控制在厘米级范围内，可满足农林植保、电力巡检、地形测绘、应急搜救等多类低空作业场景的使用需求，机架的所有连接紧固件均采用标准件，日常维护时可快速更换损坏的零部件，降低运维成本。整机的防水等级达到IP54级别，可在小雨天气下正常执行作业任务，适应复杂多变的野外作业环境。
