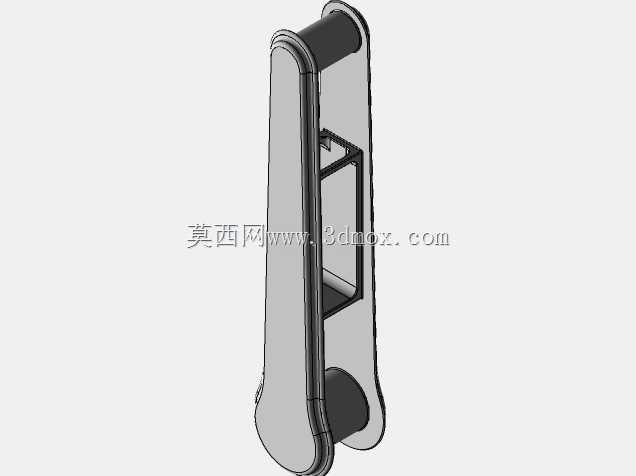

长条式门窗传动锁闭执手结构设计

　　日常民用建筑、商用办公空间的平开类门窗系统中，这类长条式执手是实现窗扇锁闭与开启动作的核心操作部件，区别于常规短柄执手的造型，其修长的一体化结构在大尺寸重型窗扇上的操作力矩传递表现更稳定，不会出现短柄执手施力时受力点集中导致的柄部断裂问题。从实际使用场景来看，这类执手多适配断桥铝、塑钢材质的内开内倒窗、外平开窗，部分高密封要求的工业隔声观察窗也会选用同结构的执手组件，操作时扳动执手绕底部转轴旋转90度，即可带动窗扇内部的传动锁杆完成锁点与锁座的啮合或脱开，实现窗扇的锁闭、开启、内倒三种状态切换。

　　设计阶段首先要考虑的是操作手感与结构强度的平衡，执手的握持段做了贴合手掌弧度的收腰造型，表面没有尖锐棱角，成年人单手握持时手指能自然贴合柄身曲面，扳动过程中不会出现硌手的情况，柄身内部做了中空加筋的结构设计，在保证整体壁厚均匀的前提下，既减少了原材料的用量，又能承受日常操作时施加的150N以内的扳动力，不会出现柄身弯折变形的问题。执手与型材接触的底座部分做了贴合型材安装面的弧形过渡，安装后底座与型材表面完全贴合，不会留下容易积灰的缝隙，日常清洁时只需擦拭表面即可，没有卫生死角。

　　从安装边界来看，这类执手的安装孔位遵循通用门窗五金的安装尺寸规范，底座上的两个固定孔中心距与市面上主流型材的预装孔位完全匹配，不需要在型材上额外打孔，安装时只需将执手的方轴插入型材内部的传动器方孔内，拧紧两个固定螺丝即可完成装配，普通安装工人不需要额外的专用工具就能完成作业，后期维护更换时也能快速拆卸，不需要破坏窗体结构。执手顶部的转轴部分做了隐藏式的阻尼结构，扳动到锁闭和开启的两个极限位置时会有清晰的档位反馈，用户不需要额外确认就能判断窗扇是否完全锁闭，避免出现窗扇未锁牢被大风吹开的安全隐患。

　　结构细节上，执手与方轴连接的部位做了防松设计，方轴插入柄身的连接座后有侧向顶丝固定，长期反复扳动也不会出现方轴与执手打滑空转的问题，传动过程中力矩传递效率能保持在95%以上，不会因为连接间隙导致操作行程出现虚位。柄身外侧的装饰盖采用卡扣式连接，没有外露的螺丝孔，整体外观简洁流畅，能适配不同装修风格的门窗配色需求，不管是现代简约风格的办公空间还是家装场景，都不会出现视觉上的突兀感。另外执手的活动部位预留了足够的转动间隙，即使型材表面因为长期使用出现轻微的形变，也不会导致执手转动卡滞，在-20℃到60℃的环境温度范围内都能正常操作，不会因为低温导致塑料件脆裂，也不会因为高温出现部件变形卡滞的问题，适配国内大部分地区的气候使用条件。

　　在实际选型过程中，这类执手的方轴长度可以根据型材的壁厚做适配调整，常规型材壁厚在1.4mm到2.0mm之间时，选用标准长度的方轴即可，如果是加厚的隔声型材或者防弹玻璃配套的重型窗扇，只需要更换对应长度的方轴就能适配，不需要更换整个执手组件，配件的通用化程度较高，能减少后期维护的配件储备成本。同时执手的表面处理采用了静电喷塑工艺，长期暴露在户外环境下也不会出现掉漆、褪色的问题，耐盐雾性能能达到中性盐雾试验48小时无锈蚀，沿海高湿度高盐雾地区使用也能保证较长的使用寿命。
