空气净化器离心风轮外罩结构设计

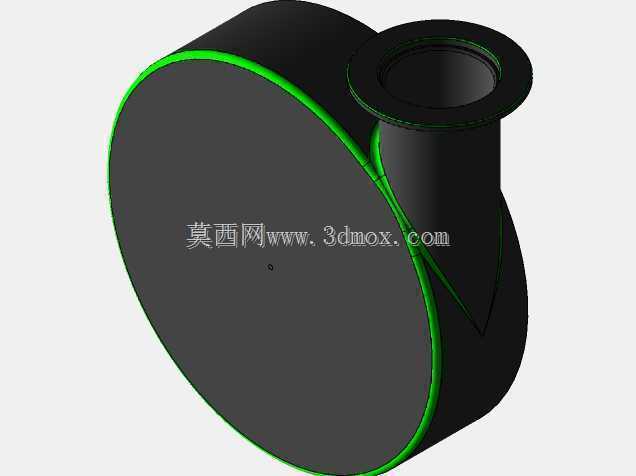

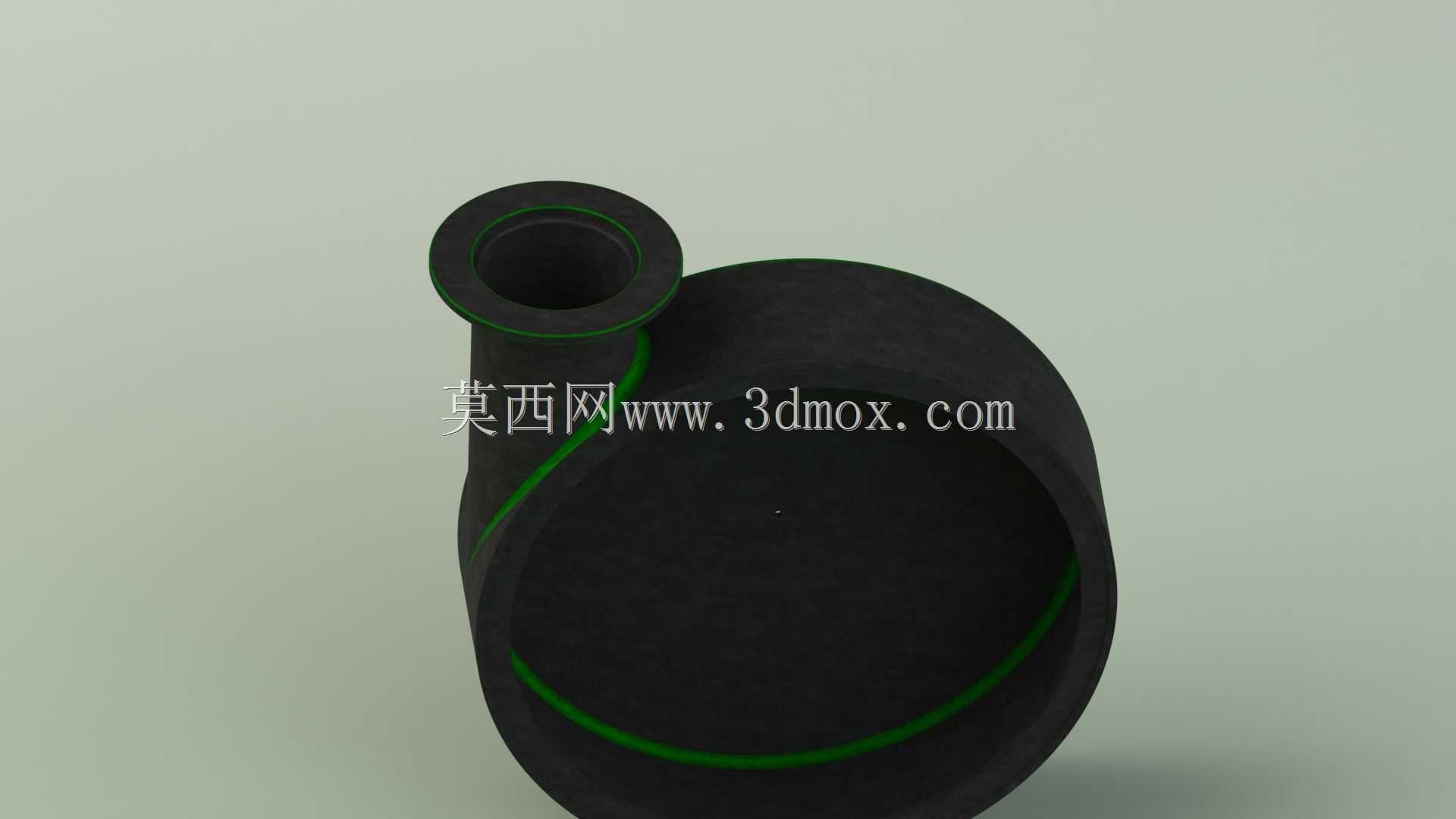

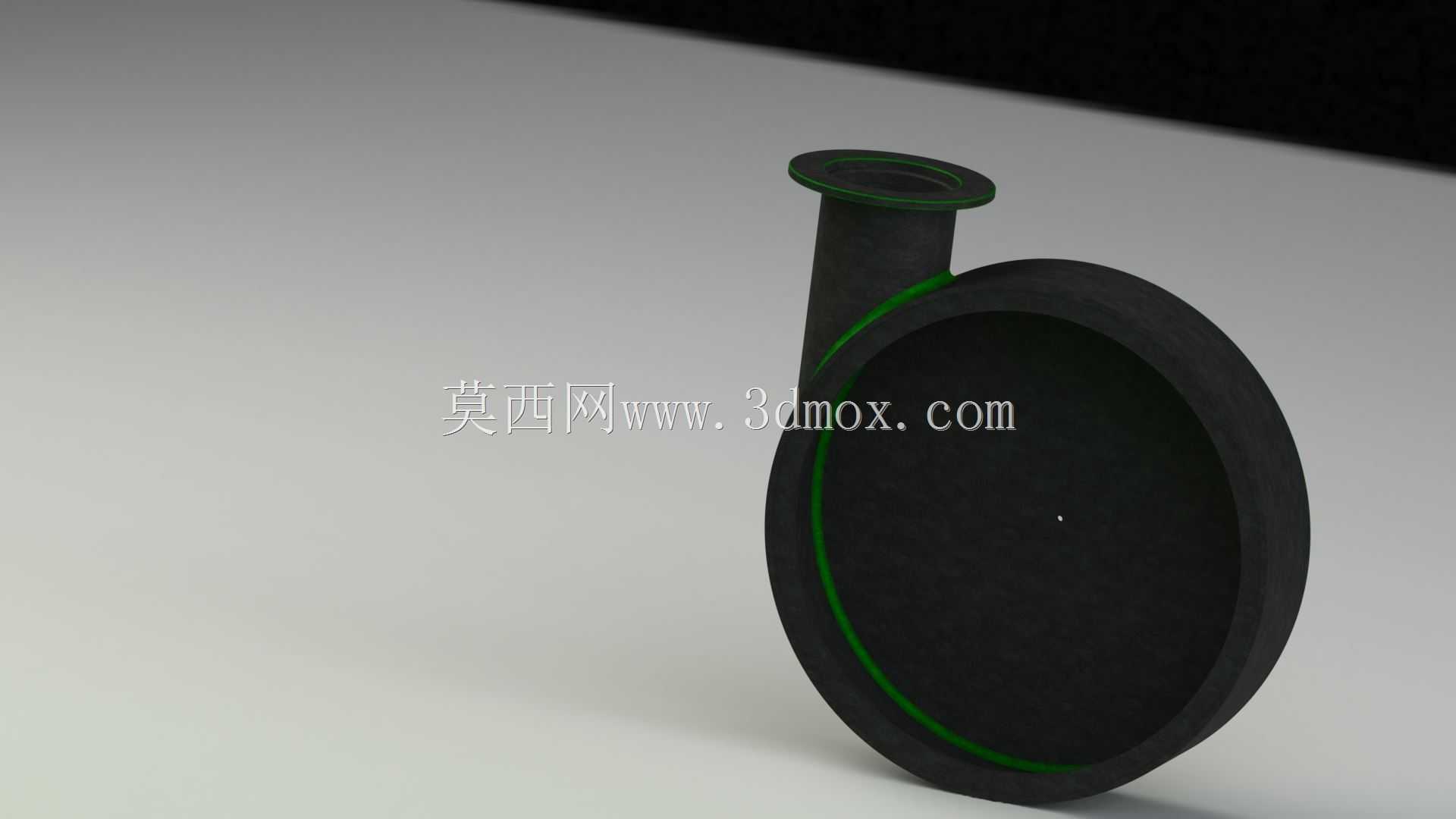

　　这款外罩是家用及商用空气净化器内置离心风机的核心配套蜗壳部件，日常在设备运行时承担多重工程作用。从实际应用场景来看，这类结构普遍适配桌面级、柜式空气净化器的内置离心送风系统，部分新风系统的室内送风模块也会采用同逻辑的外罩结构，是决定风机送风效率、运行噪音的关键结构件。

　　从功能特性层面拆解，该外罩首先承担气流导流的核心作用：离心风轮高速旋转时，会沿径向甩出被叶轮带动的空气，外罩的蜗型型线会将径向流出的紊乱气流逐步收拢、导向切向的出风口，把动压逐步转化为静压，降低气流在腔体内的涡流损耗，直接影响风机的送风距离与整机风量参数。其次是安全防护作用，外罩将高速旋转的风轮完全封闭在腔体内部，避免设备运维、用户日常使用时异物进入风轮腔，也防止旋转部件外露带来的安全隐患，同时外罩的侧壁结构可以阻隔风轮高速旋转产生的高频气动噪音，配合内壁贴附的吸音棉，能有效降低整机运行的声压级。另外外罩上的法兰接口是对接净化器出风风道的定位结构，法兰上的密封槽可以卡装密封胶条，避免气流在衔接位置泄漏，保证送风路径的气密性。

　　设计思路上，这款外罩的型线采用了不等距蜗壳的设计逻辑，没有使用标准的等基圆阿基米德螺线，而是针对空气净化器低转速、大风量、低噪音的使用需求，对蜗舌位置的间隙做了优化：常规离心风机蜗舌与风轮的间隙多取风轮直径的5%-8%，这款外罩将间隙放大到风轮直径的10%-12%，牺牲了少量风压效率，换来了更低的气动噪音，更适配人居环境下的空气净化设备使用需求。外罩的侧壁厚度做了渐变处理，靠近蜗舌的气流冲击区域壁厚增加0.5mm，避免长期气流冲蚀产生结构共振，其余区域保持均匀壁厚，兼顾结构强度与注塑成型的工艺性，避免注塑过程中出现缩痕、翘曲等成型缺陷。外罩边缘的安装止口做了定位卡扣与螺丝柱的组合设计，安装时可以先通过卡扣与净化器的中框结构预定位，再通过螺丝锁紧，降低生产线的装配难度，提升装配效率。

　　从安装边界与尺寸适配来看，这款外罩的腔体直径适配直径200mm-220mm的前倾式离心风轮，轴向安装宽度控制在85mm以内，适配主流柜式空气净化器的内部安装空间，切向出风口的法兰接口为标准圆形法兰，法兰外径110mm，接口内径80mm，可直接对接同尺寸的波纹风管或净化器内部的均流风道结构。外罩背部预留了风轮电机的安装让位孔，让位孔直径42mm，可适配外径38mm-42mm的单相交流风机电机或直流无刷电机，安装孔位采用跨距70mm的三孔均布设计，兼容多数常规风机电机的安装尺寸。外罩底部预留了3个直径5mm的安装固定孔，孔位跨距160mm，可直接通过自攻螺丝固定在净化器的塑料底壳上，固定孔位置设计了加强筋结构，避免长期运行震动导致固定柱开裂。

　　需要注意的是，这类外罩的内壁粗糙度需要控制在Ra1.6以下，粗糙的内壁会增加气流摩擦阻力，同时容易产生紊流噪音，量产时多采用高光注塑工艺成型，部分高端机型会在内壁添加抗静电涂层，避免长期使用时空气中的灰尘在静电作用下附着在蜗壳内壁，积尘过多会改变蜗壳的实际型线，导致风机效率下降、噪音升高。外罩与风轮的同轴度公差需要控制在0.2mm以内，若同轴度偏差过大，会导致风轮与外罩内壁产生刮擦，同时会使周向气流分布不均，产生异常的旋转噪音。
