推土机液压连接用吊装底盘结构件

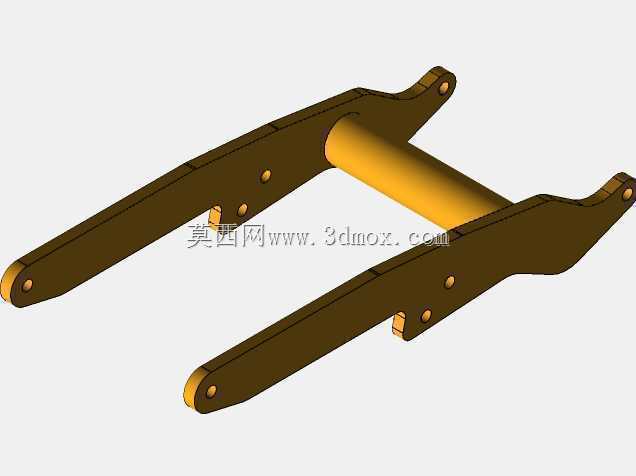

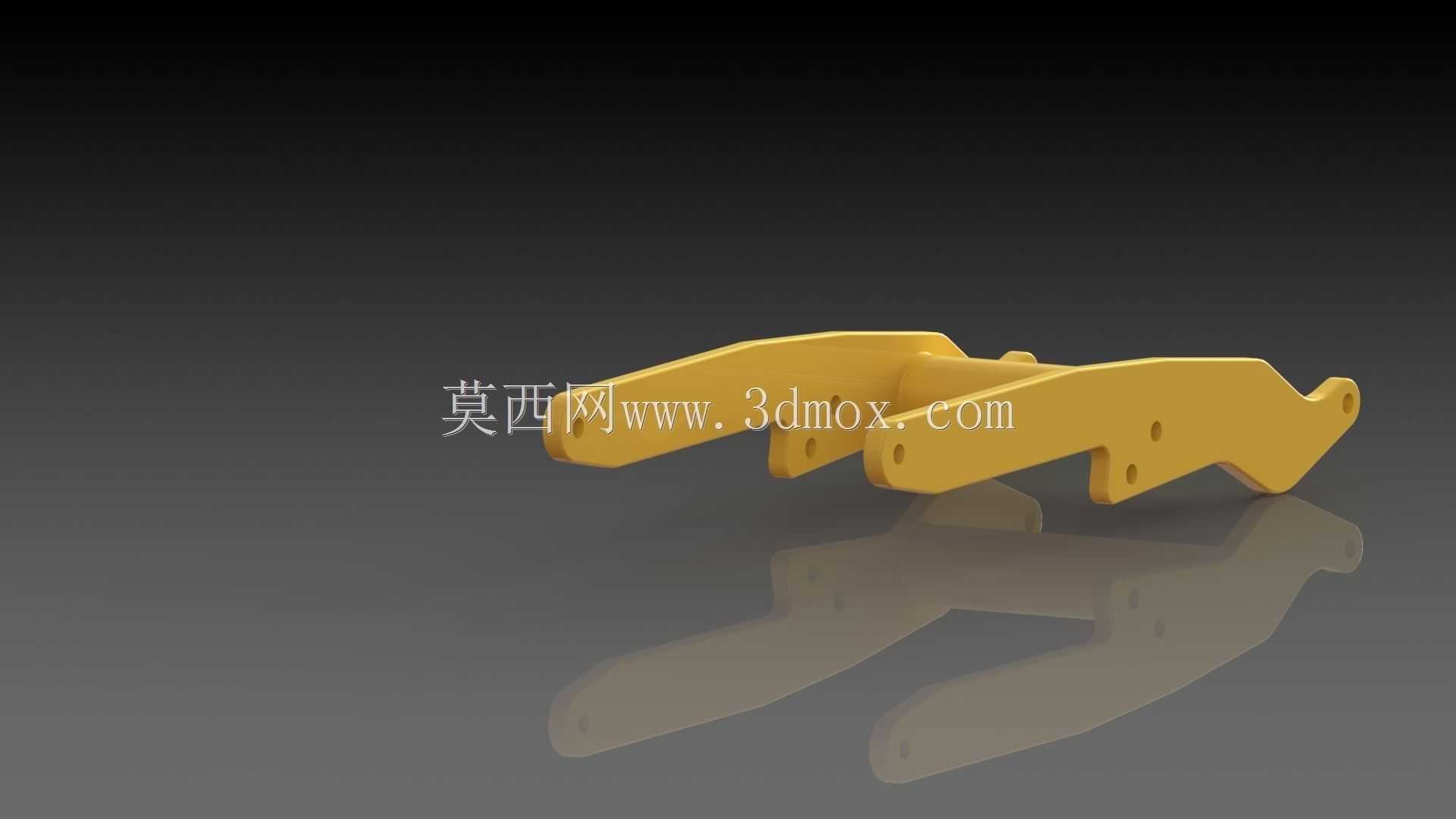

　　在土方作业的工程机械场景中，推土机的推土装置与主机架之间的连接可靠性，直接决定了设备在重载推铲、坡面作业、颠簸行进时的结构稳定性，本次设计的吊装底盘结构件，正是承担这一连接功能的核心承载部件。不同于常规的焊接式连接支座，该结构件采用一体化弯折成型的主体构型，两侧对称分布的臂体结构，既承担推土装置传递来的水平推铲反力，也承接液压活塞杆伸缩时的交变载荷，同时预留的吊装位可满足整机装配、现场维修时的部件吊装需求，无需额外焊接吊耳，避免了后期焊接带来的应力集中隐患。从实际工况的载荷传递路径来看，推土板受到的土壤阻力首先通过推土轴传递到该底盘件的前端连接孔位，再通过臂体的变截面结构将载荷分散传递到主机架的安装面，中间位置的液压活塞杆安装孔，

　　需要同时承受活塞杆伸出时的顶推力与收回时的拉拽力，因此在孔位周边做了局部加厚处理，避免长期交变载荷下出现孔位失圆、开裂的问题。设计过程中首先明确了安装边界：该部件需要适配推土机主机架前端的安装间距，两侧臂体的外侧间距与主机架预留的安装槽宽度保持一致，保证装配时无需额外修配即可直接对位；前端的推土轴连接孔同轴度控制在0.05mm以内，避免推土轴安装后出现卡滞，导致推土板摆动不畅；液压活塞杆的安装孔位与主机架上的液压缸铰接点中心距，严格匹配液压缸的行程参数，保证推土板的升降角度范围符合作业要求，不会出现行程死点导致液压缸过载。外形设计上采用了流线型的臂体过渡，没有多余的突出结构，避免作业过程中碎石、泥土堆积在结构缝隙中，

　　同时弯折处的圆角半径经过反复校核，既保证了成型时的工艺可行性，不会出现弯折开裂的问题，也能有效降低应力集中系数，在承受冲击载荷时不会在弯折处出现断裂。部件上分布的多个小孔，一部分是用于穿装固定螺栓的安装孔，孔位周边的平面度做了严格控制，保证螺栓紧固时接触面贴合均匀，不会出现偏载导致螺栓断裂；另一部分是工艺孔，用于部件加工时的装夹定位，同时也能减轻部件的整体重量，降低主机前端的配重负担，提升推土机的整机机动性。从实际应用的角度出发，该结构件的吊装功能设计充分考虑了现场维修的场景，当推土机在野外作业现场需要更换推土装置密封件、检修液压管路时，可以直接通过该部件上的吊装位将推土装置整体吊起，无需额外寻找捆绑点，大幅缩短现场维修的准备时间，

　　同时吊装位的位置经过重心校核，起吊时推土装置能保持水平状态，避免起吊过程中出现侧翻、滑落的安全隐患。在结构强度校核阶段，针对推土机最恶劣的作业工况——即推土板碰到坚硬岩石时的冲击载荷，对该部件做了有限元受力分析，对臂体的截面厚度、孔位周边的加强结构做了多轮优化，保证在1.5倍额定冲击载荷下，部件的最大应力低于材料的屈服强度，同时预留足够的疲劳余量，满足设备数千小时作业的使用寿命要求。不同于市面上部分采用分体焊接的同类型部件，该一体化结构件消除了焊缝带来的强度短板，在低温作业环境下也不会出现焊缝脆断的问题，适配高海拔、严寒地区的土方作业需求。安装时，该部件通过后端的贴合面与主机架前端面定位，穿装固定螺栓后按规定扭矩紧固，再依次连接推土轴与液压活塞杆，整个装配过程无需专用工装，普通维修人员即可完成操作，降低了设备的装配与维护门槛。
