谷物输送用立式锥筒铣槽机结构

　　在中小型粮食加工生产线的物料转运环节，这类立式锥筒结构的铣槽配套设备，主要承担原粮从输送端到加工工位的导流、暂存与定量落料衔接作用，区别于常规敞式溜槽，该结构采用全封闭锥筒加侧置导流管的设计，能有效避免谷物输送过程中出现的扬尘、撒漏问题，尤其适配小麦、稻谷等颗粒状原粮的短距离垂直转序作业。从实际应用场景来看，该结构多安装在砻谷机、碾米机等核心加工设备的进料端上方，承接斗式提升机输出的物料，依靠锥筒内壁的倾斜角度实现物料的自然滑落，无需额外配置动力驱动部件，整体运行无易损传动件，日常维护仅需定期检查内壁磨损情况即可，适配日产30-50吨的小型粮食加工车间使用，安装时不需要搭建复杂的支撑钢架，依托侧置导流管的法兰接口即可与上游输送管道完成对接，安装边界的预留空间仅需比锥筒最大外径宽出200mm的操作间隙，就能满足日常检修与物料疏通的作业需求。

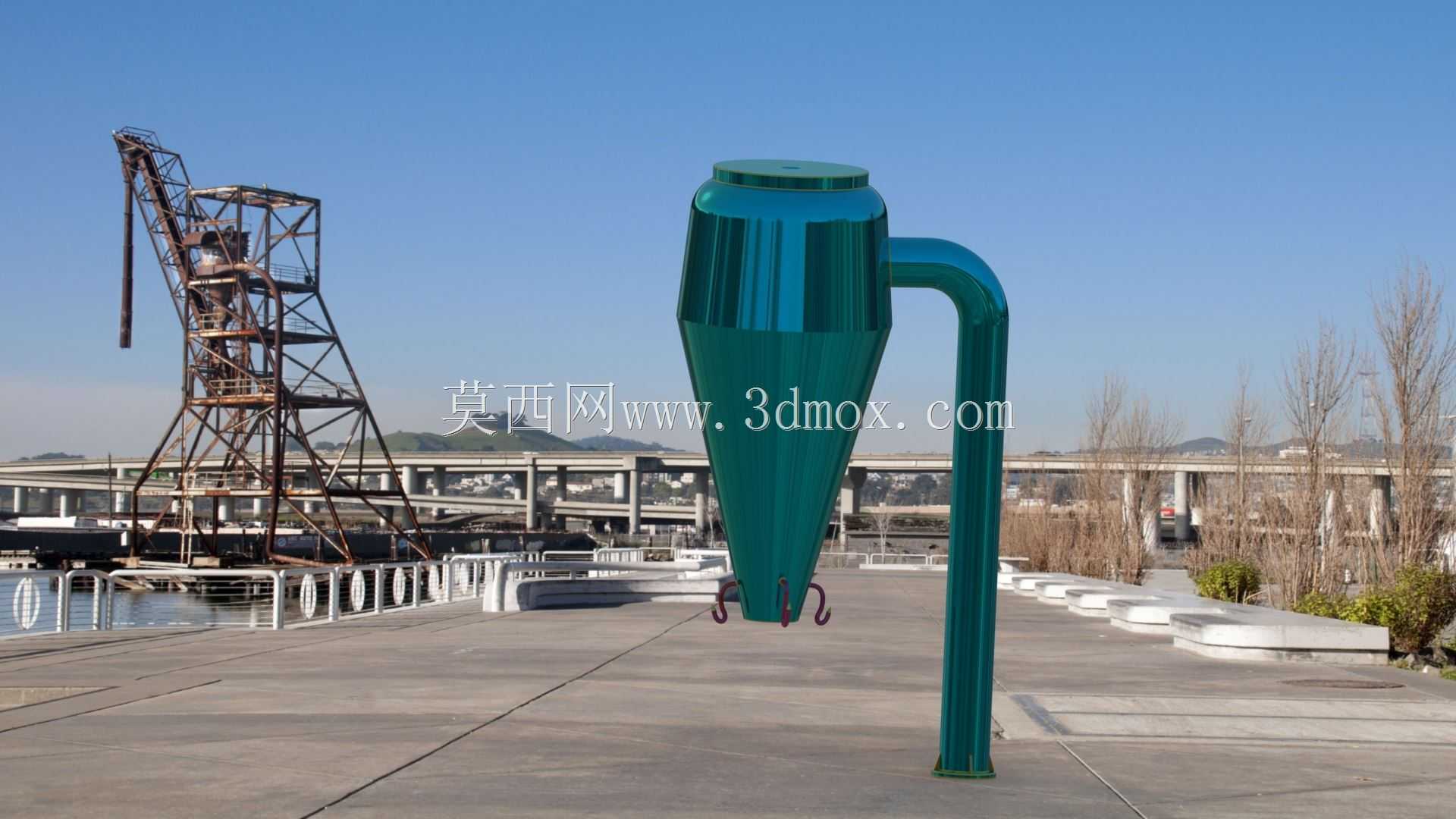

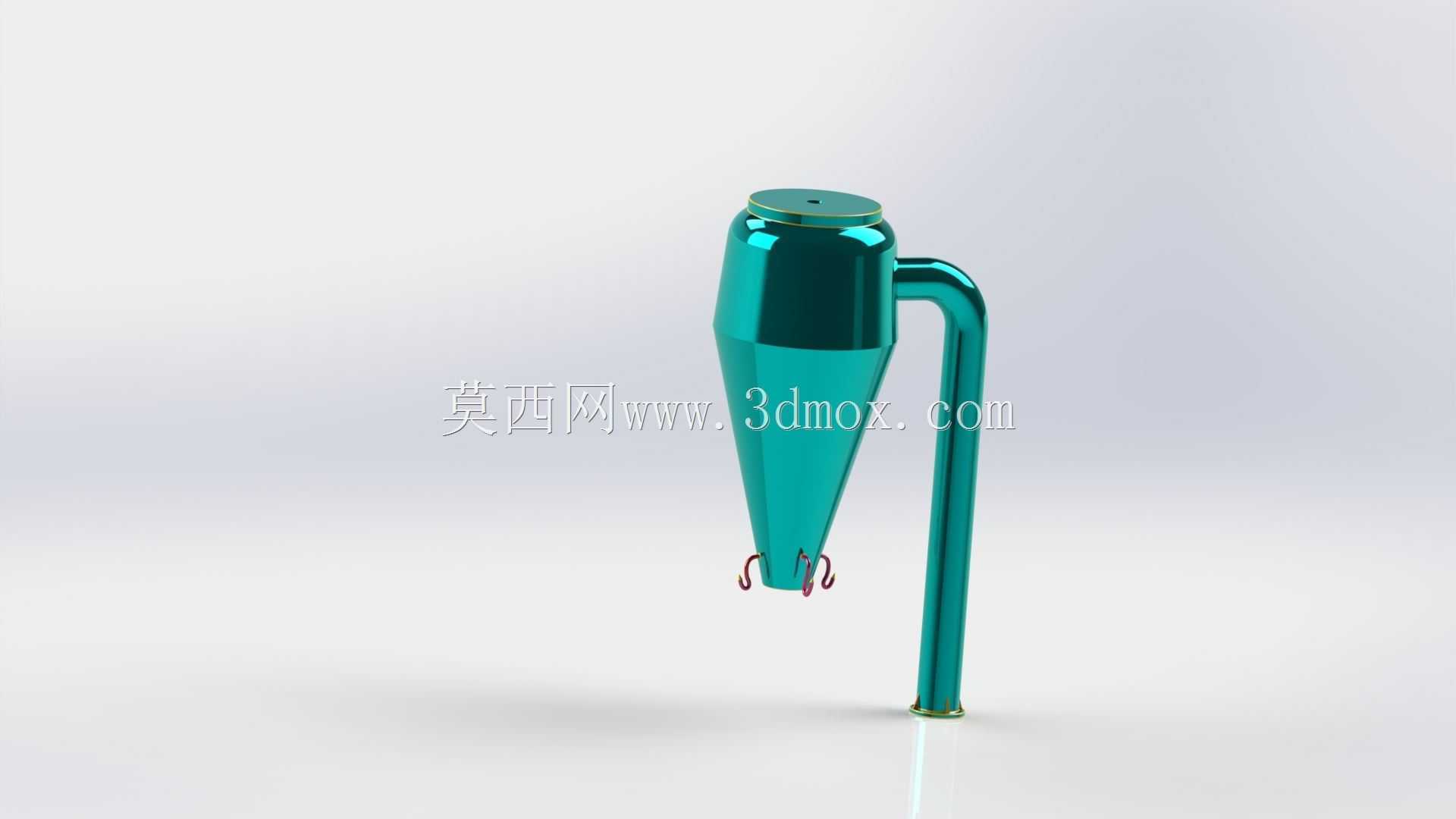

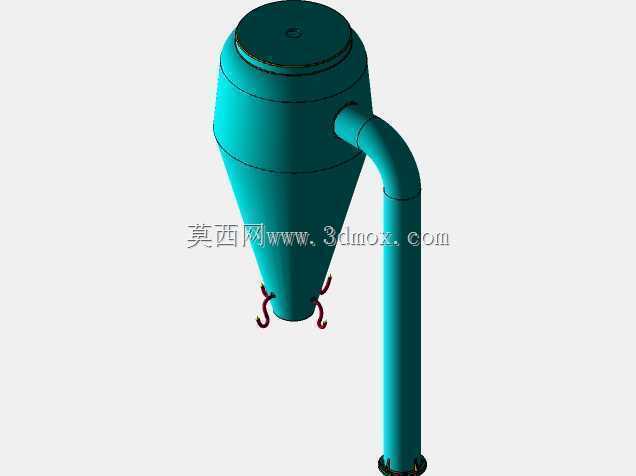

　　从结构设计思路来看，该锥筒主体采用上宽下窄的渐缩锥形结构，锥角设置为18度，这个角度是经过颗粒物料安息角测算确定的，既能保证小麦这类谷物依靠自重顺利下滑，不会在筒壁出现积料堵料的问题，又能控制整体设备的高度尺寸，避免锥筒过长导致车间层高不足的安装问题。顶部的圆柱直段主要起缓冲暂存作用，当上游输送量出现短暂波动时，直段部分可以存储约0.2立方米的物料，避免下游加工设备出现断料空转的情况；底部的出料口设置了两个对称的挂耳结构，用于安装流量调节插板，可根据下游设备的加工能力灵活调整落料速度，插板的滑动间隙控制在1mm以内，既能保证滑动顺畅，又不会出现谷物颗粒卡滞的问题。侧置的导流管采用圆弧过渡结构与锥筒主体连接，过渡处的内壁做了光滑打磨处理，没有直角折角，避免物料在转角处出现长期堆积霉变的问题，导流管的管径与上游提升机的出料管径完全匹配，对接时不需要额外加装变径接头，减少了物料输送过程中的阻力。

　　在功能特性方面，该结构除了基础的物料导流作用外，还附带初步的物料除杂功能，谷物在锥筒内沿内壁螺旋下滑的过程中，比重较大的泥块、石子等杂质会在离心力作用下贴向筒壁，最终从底部出料口的边缘区域落下，可配套后续的去石设备完成杂质分离，一定程度上减轻了后续除杂工序的处理负荷。设备整体的壁厚设置为3mm，采用普通碳钢板焊接成型即可满足使用强度要求，若用于处理腐蚀性较强的物料，也可更换为不锈钢板材加工，整体重量较轻，单人即可完成吊装对位作业。安装时需要保证锥筒的垂直度偏差不超过2度，否则会出现物料偏流、一侧筒壁磨损过快的问题，底部出料口与下游设备进料口的垂直距离控制在150-200mm之间，预留出插板操作与观察落料情况的空间。

　　从建模设计的角度来看，绘制该结构时需要重点关注锥面与侧管的相贯线处理，相贯处的焊缝要做连续满焊处理，避免出现缝隙漏料的问题，所有与物料接触的内壁都要做去毛刺处理，不能有凸起的焊瘤或尖锐边角，防止刮破谷物颗粒导致碎米率升高。底部的支撑脚采用与锥筒一体焊接的板式结构，脚座上预留了地脚螺栓安装孔，可直接固定在车间的设备平台上，不需要额外制作安装支架，进一步降低了现场安装的工作量。该结构没有复杂的曲面特征，所有尺寸都可根据实际生产线的处理量进行等比例缩放，调整锥筒直径与高度即可适配不同的物料输送流量，通用性较强，可广泛应用在各类颗粒物料的垂直转序作业场景中。
