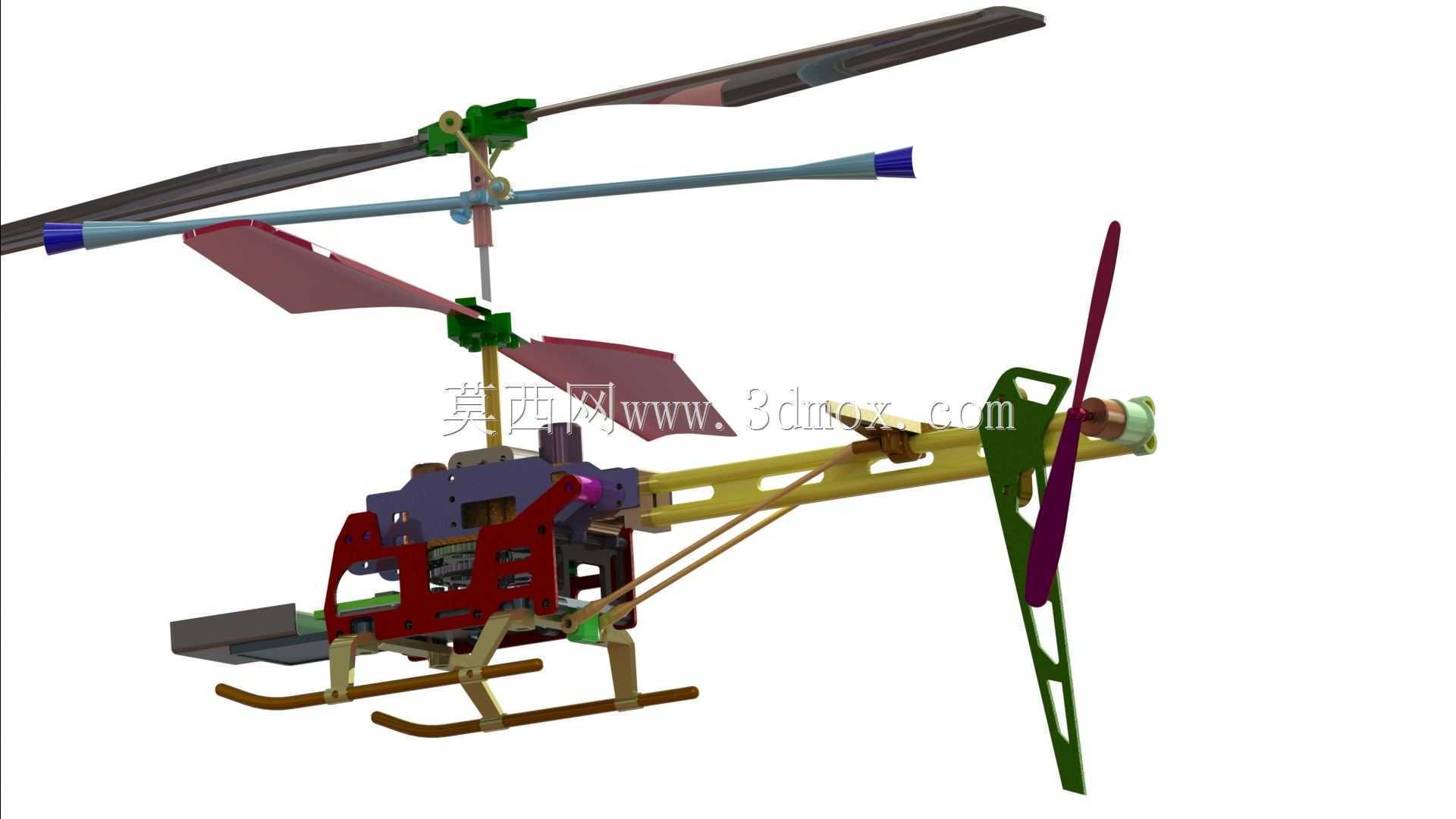

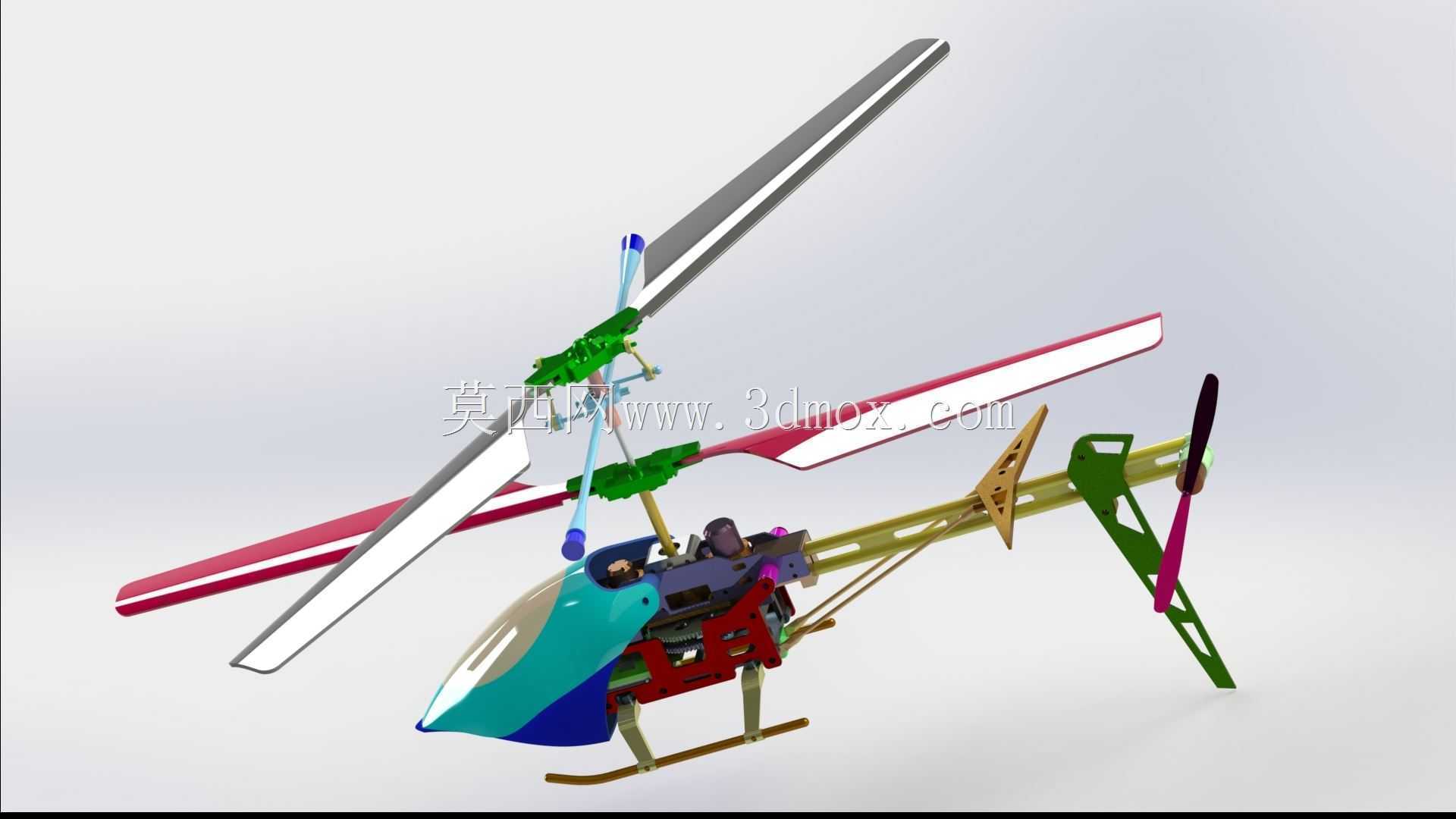

轻型共轴双旋翼直升机结构设计方案

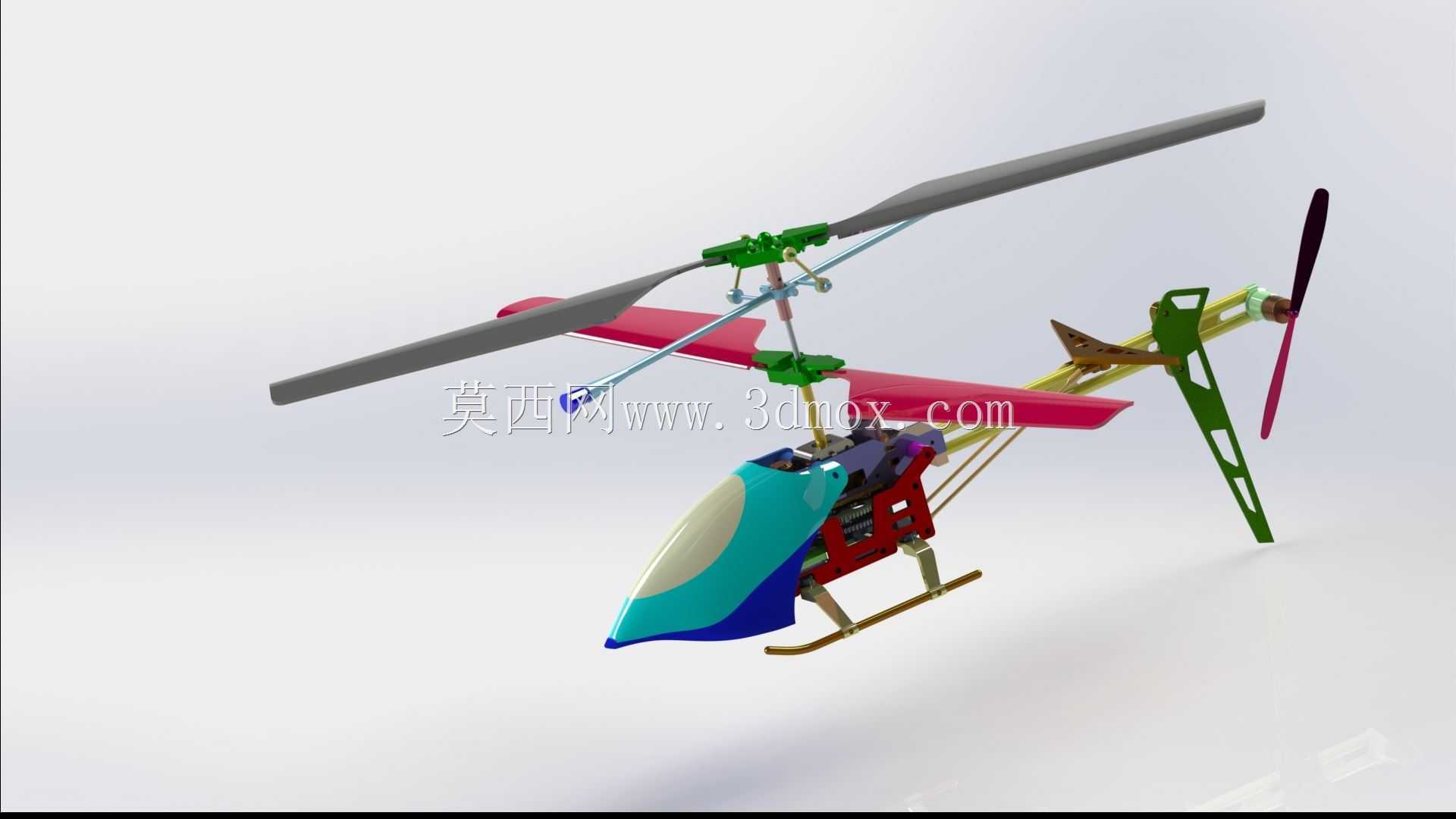

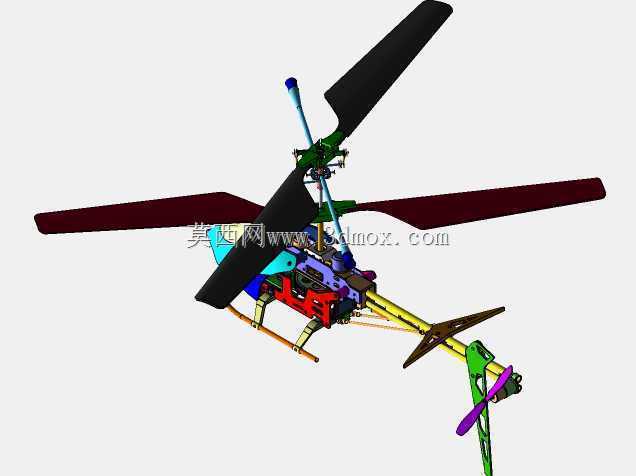

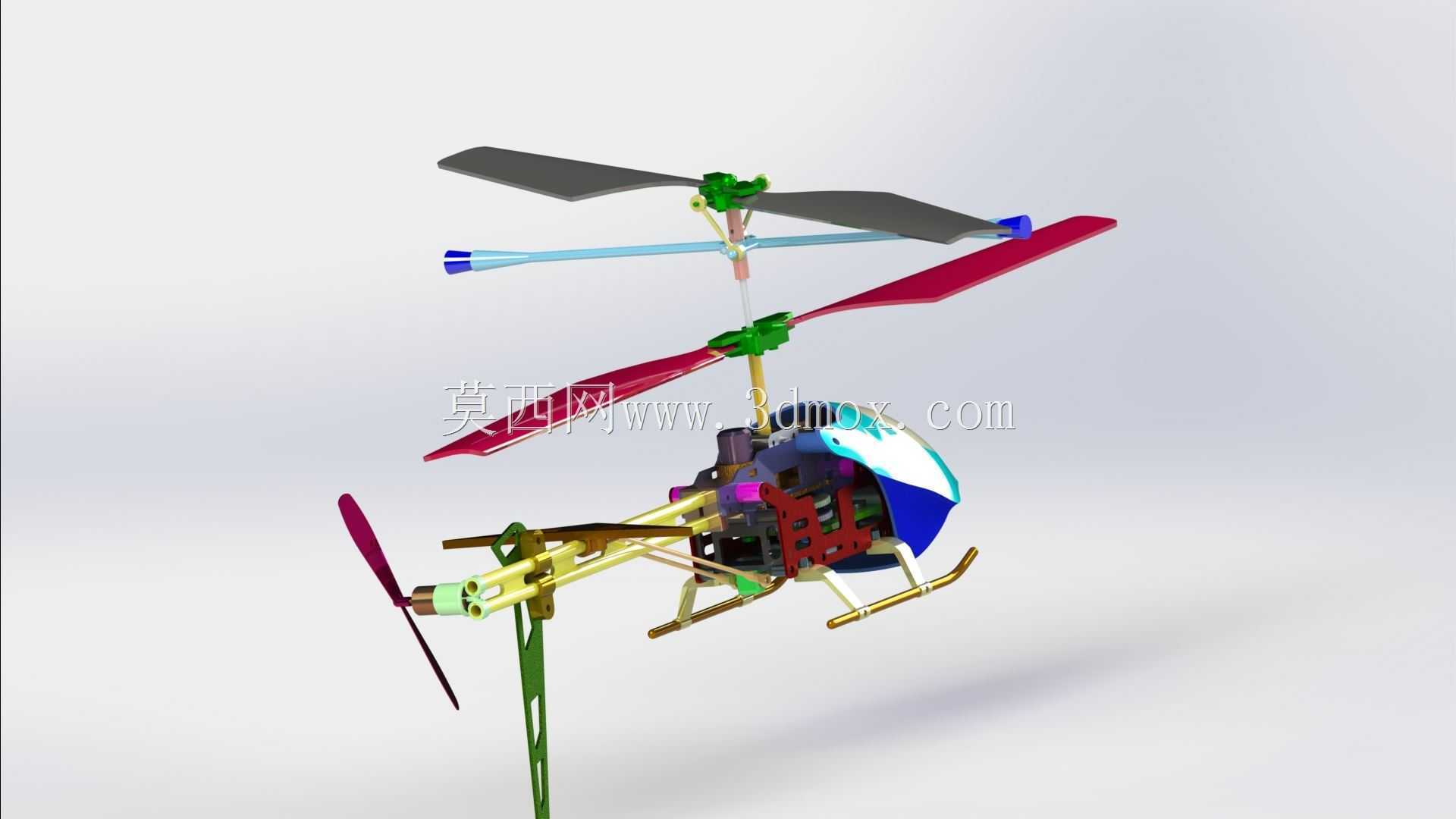

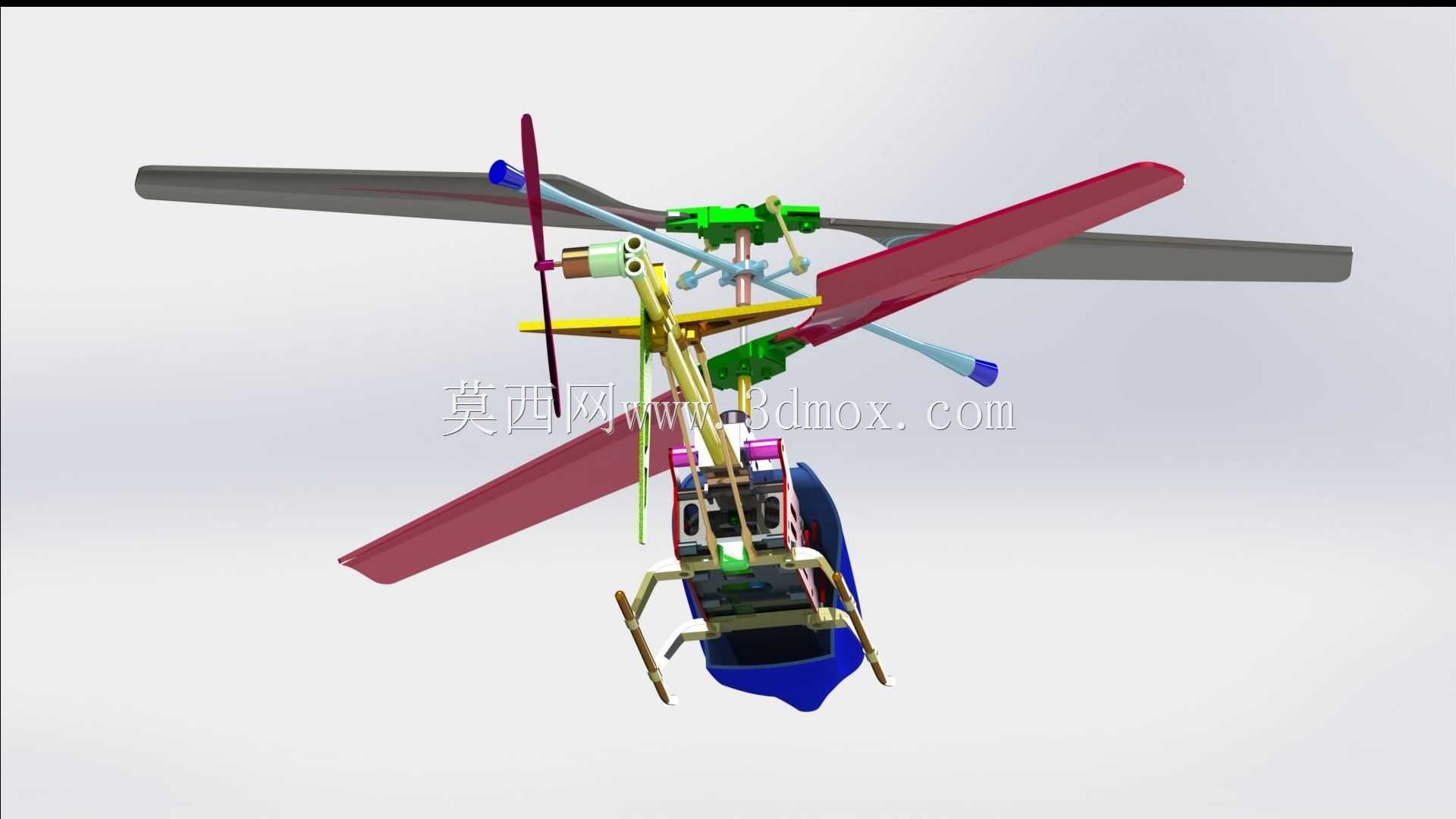

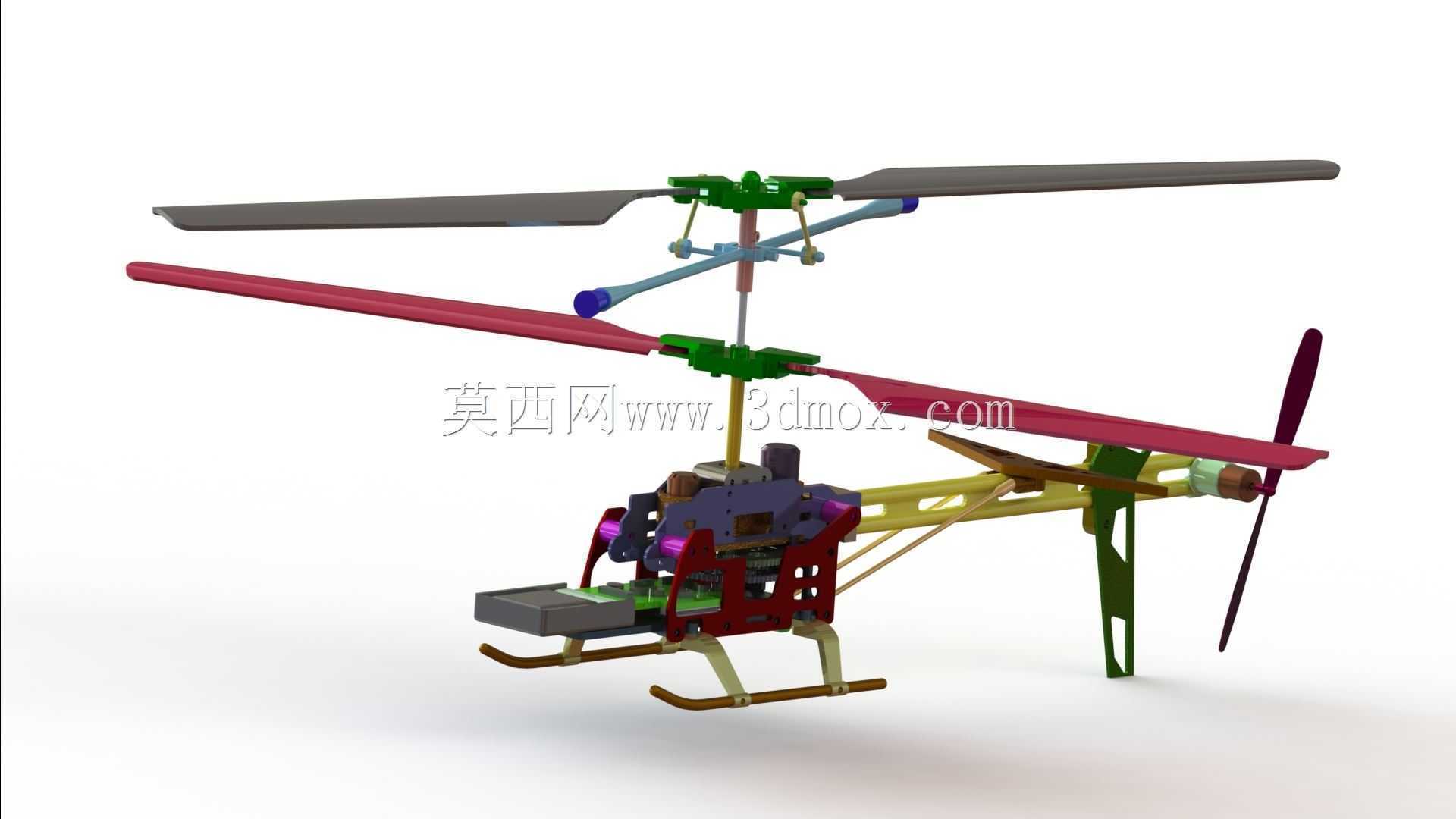

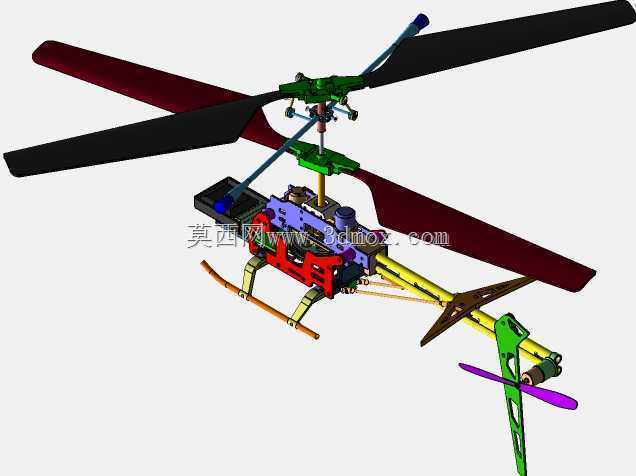

　　该直升机结构方案针对低空短距作业场景设计，核心采用共轴反转双旋翼布局，省去传统单旋翼直升机必备的尾桨结构，可在狭窄林间、城市楼宇间隙、舰船甲板等受限起降空间内完成作业，大幅降低起降场地的平整性与开阔度要求，适配森林防火巡查、山区应急物资投送、电力线路巡检、边境抵近侦察等多种低空作业需求。

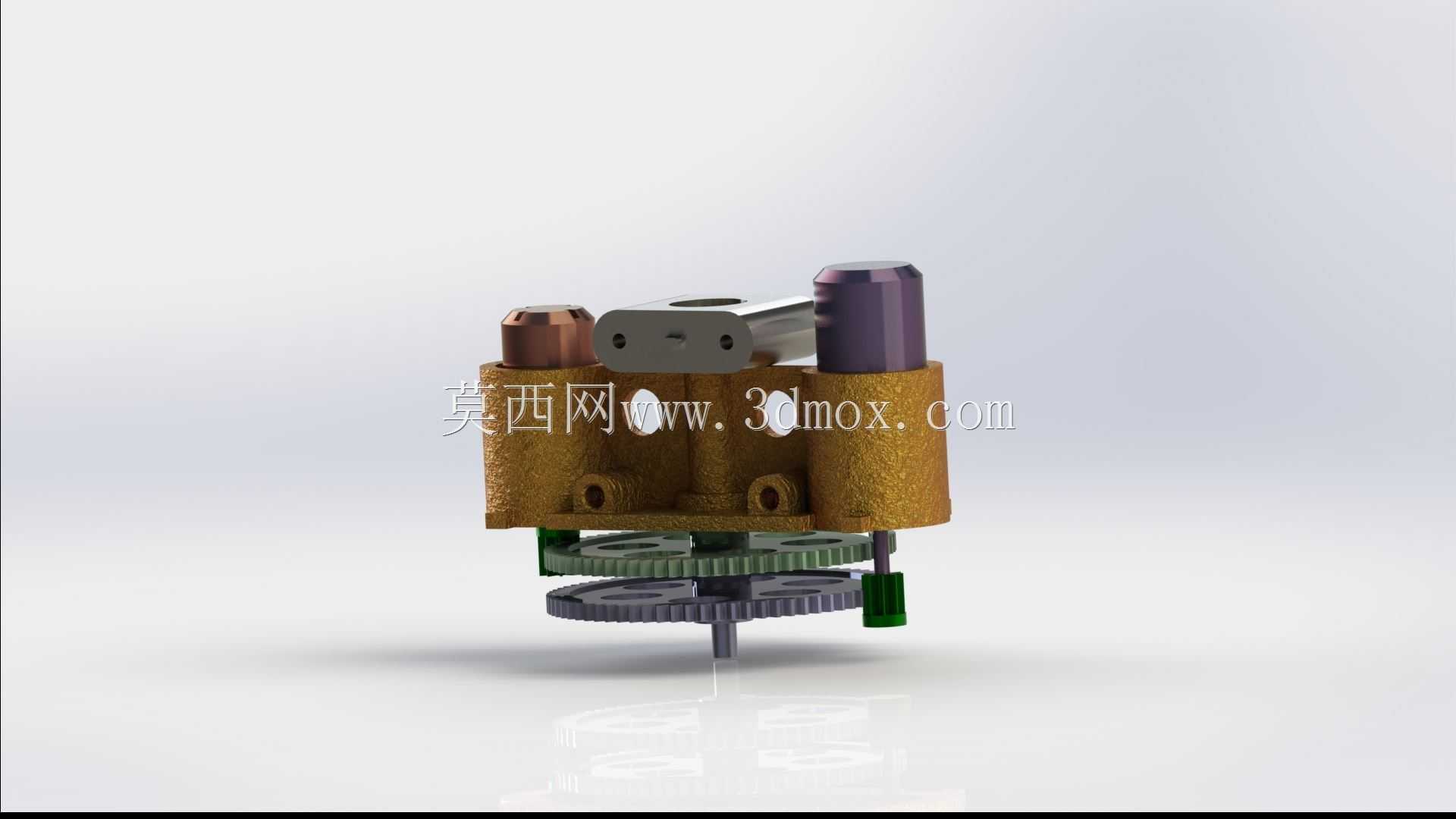

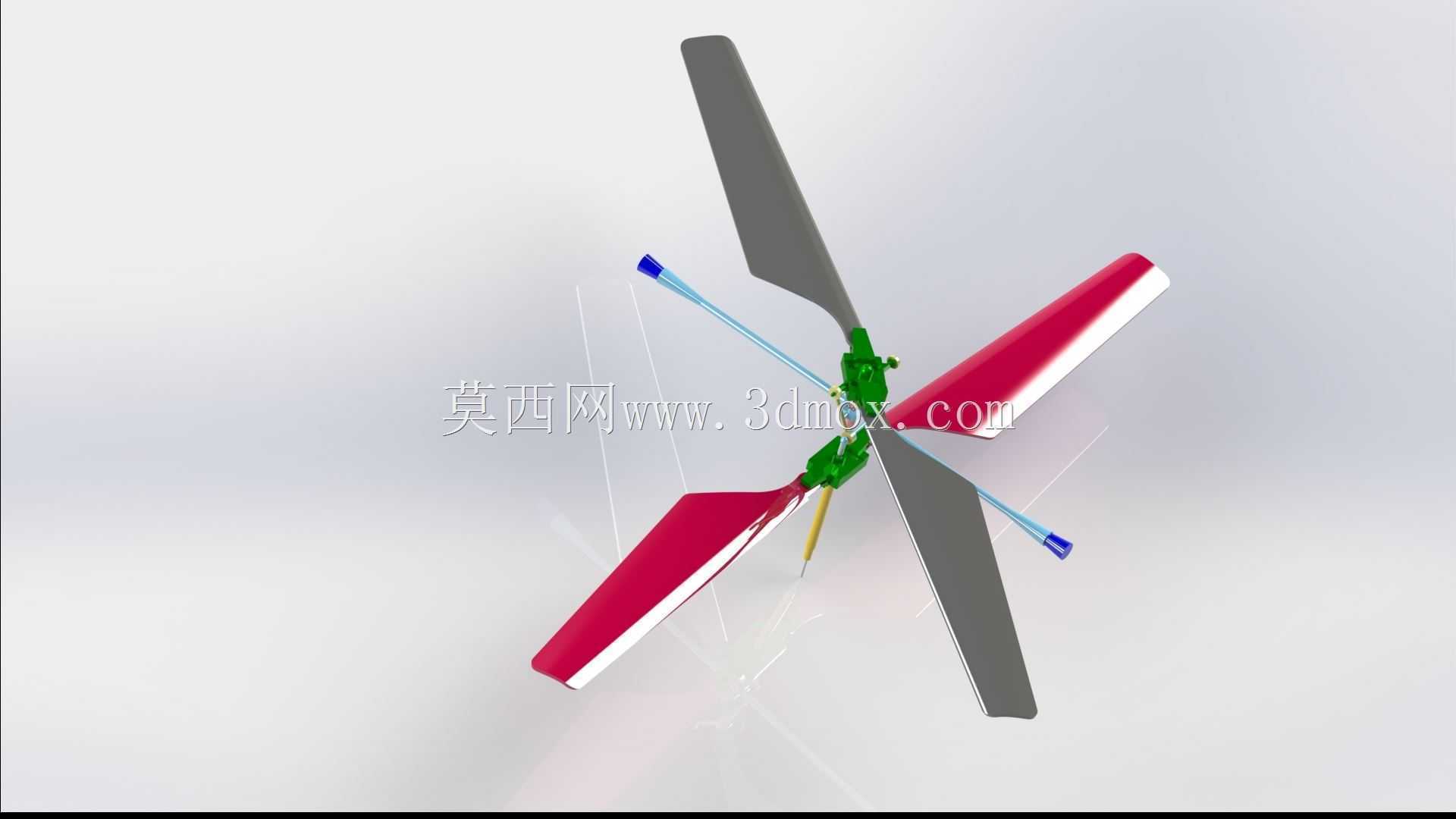

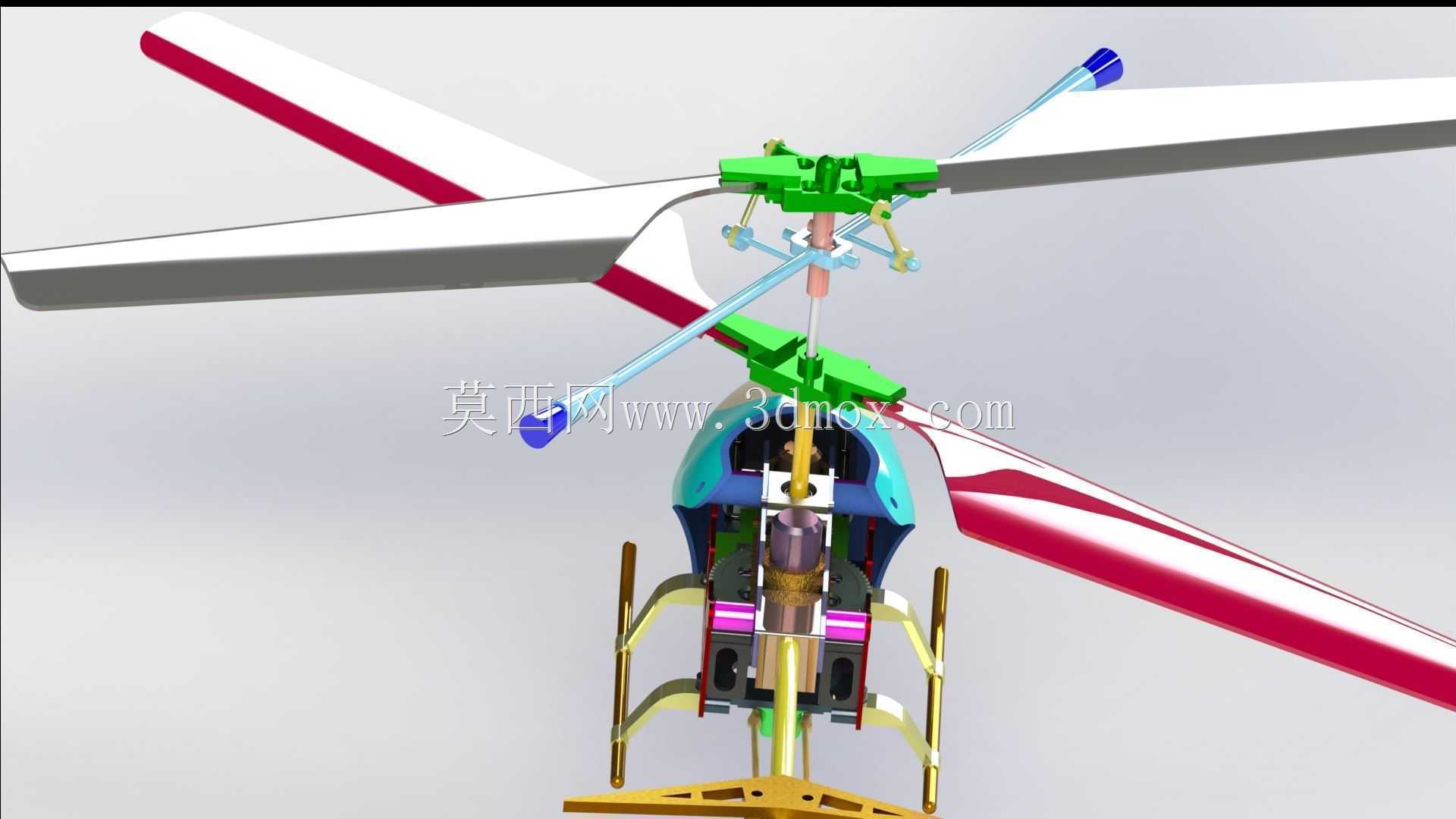

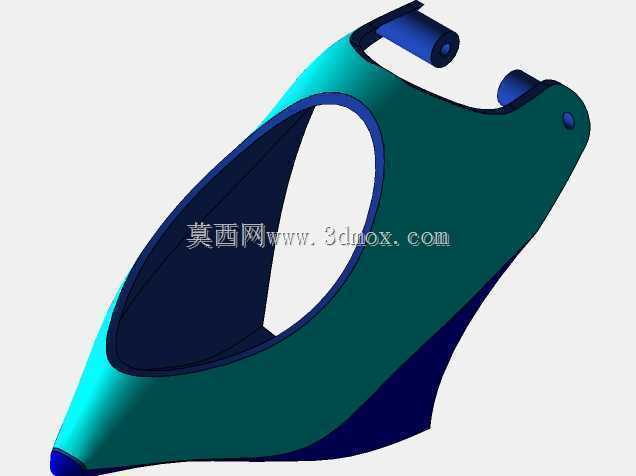

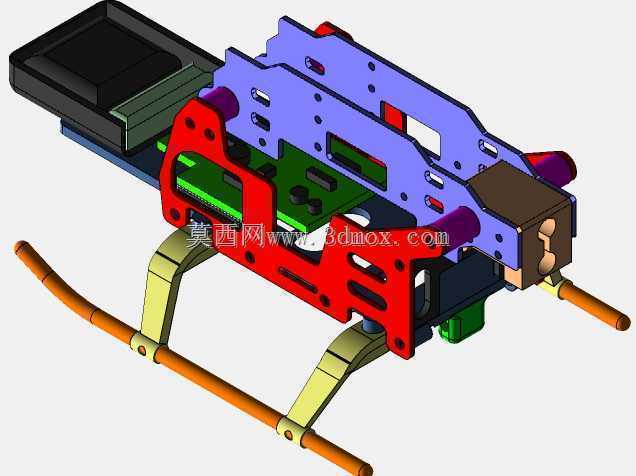

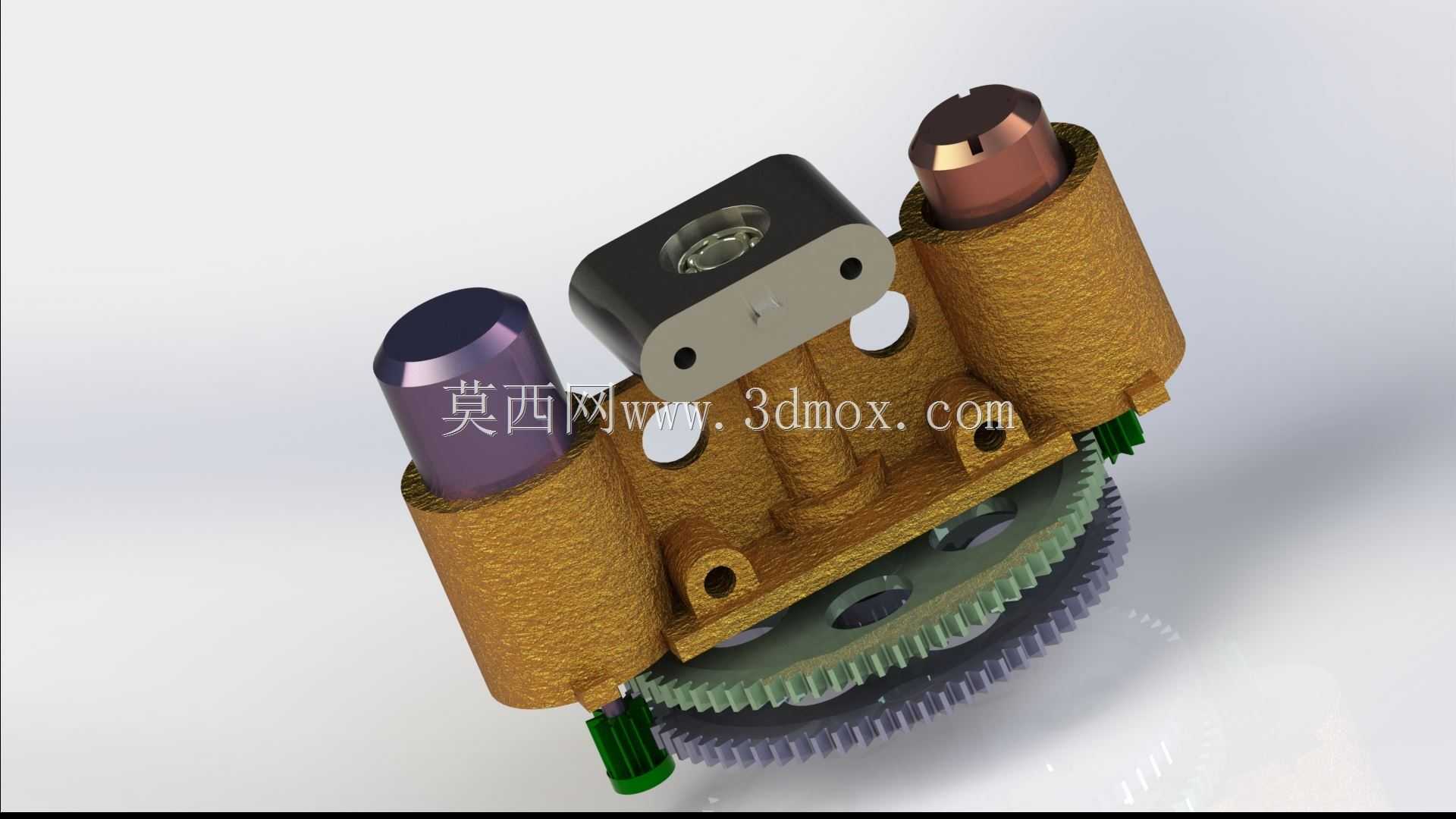

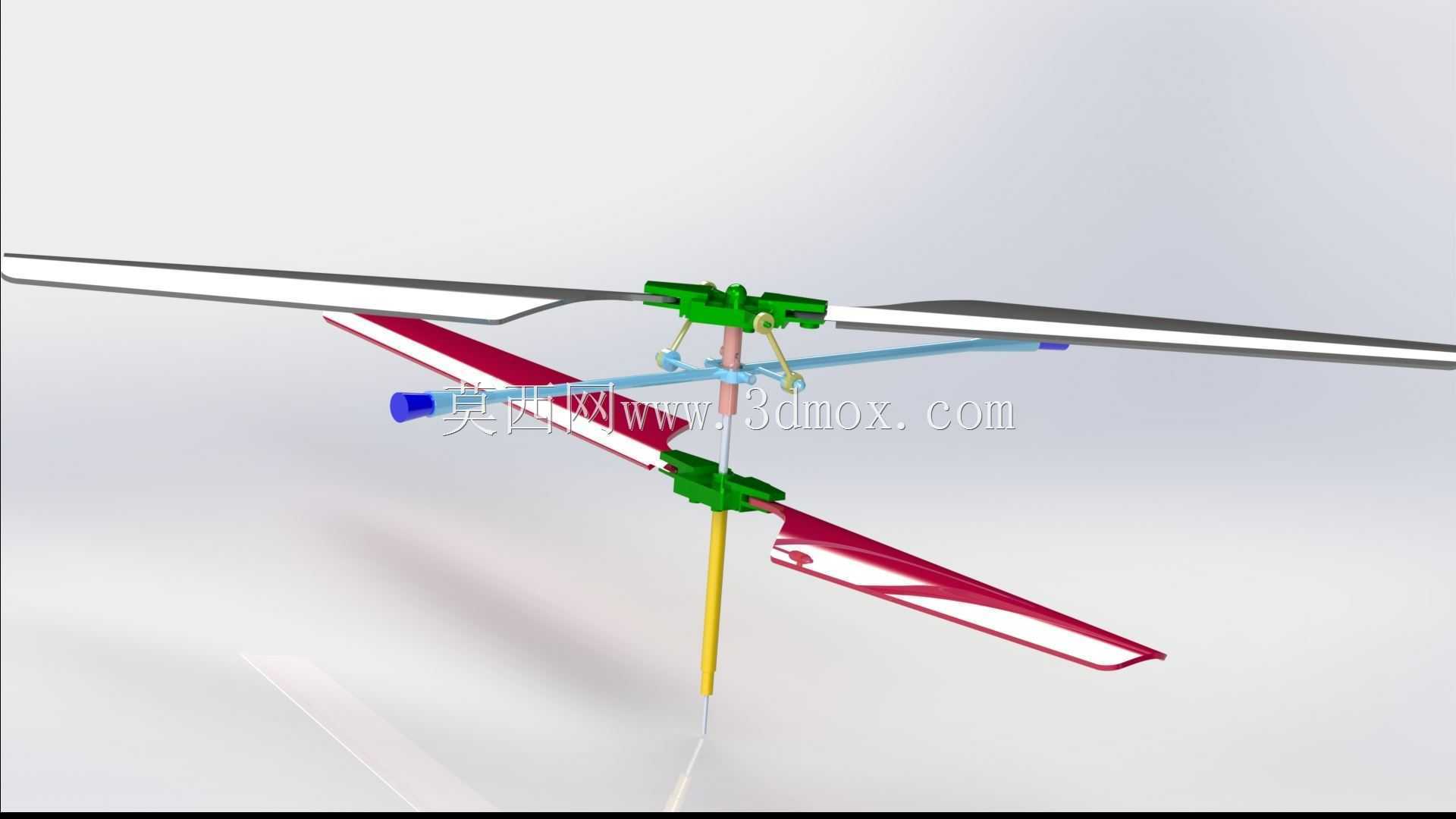

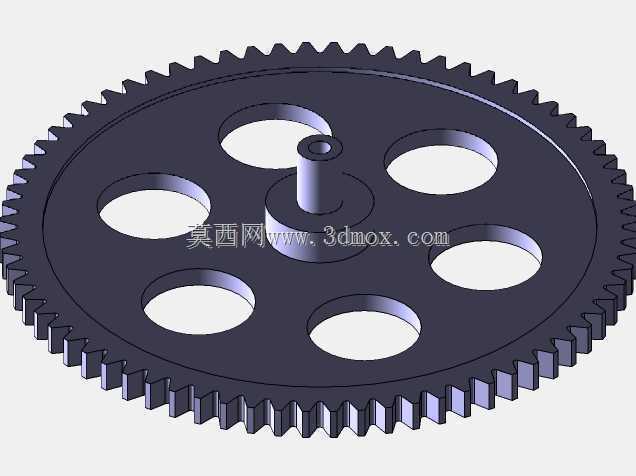

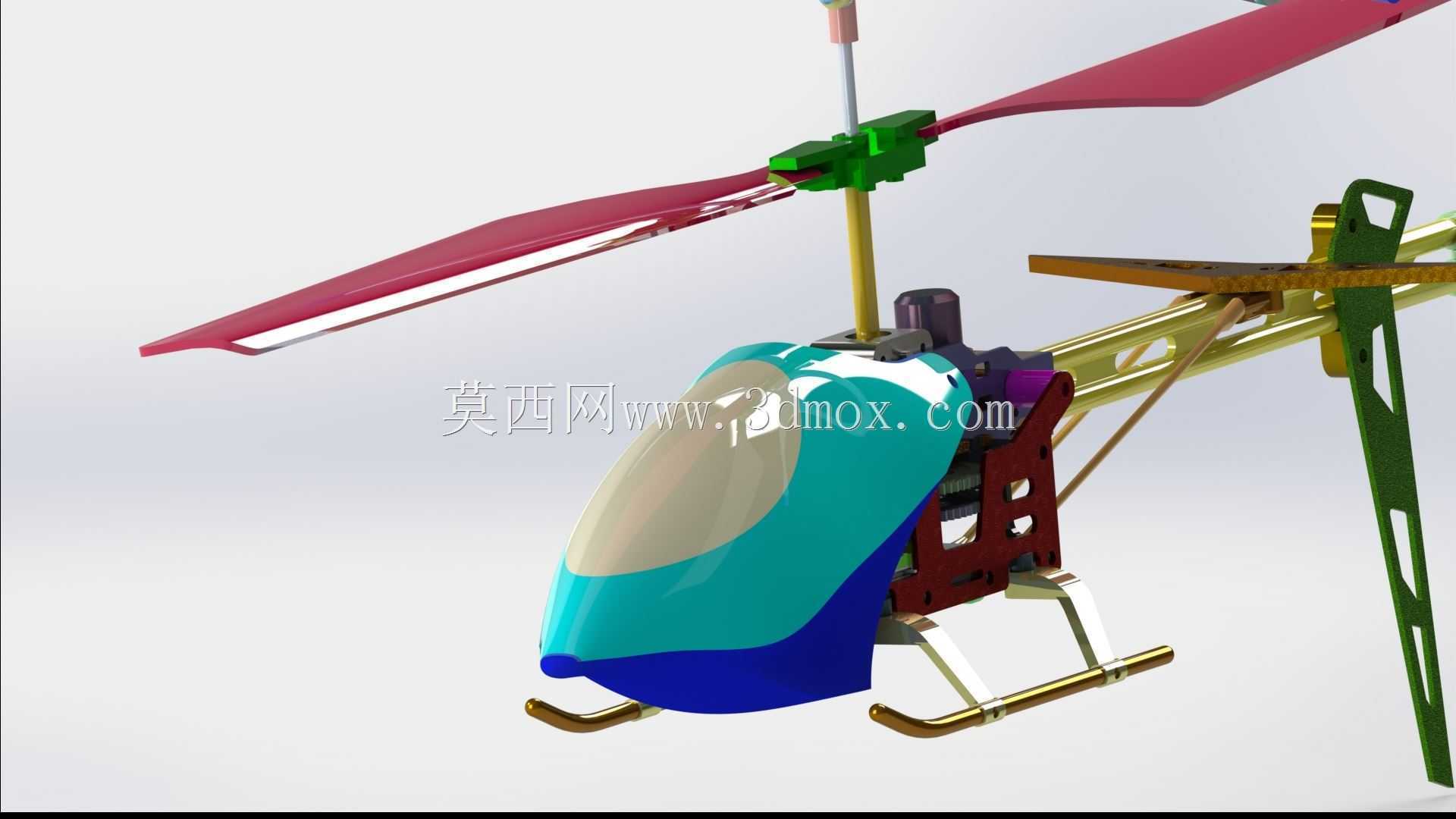

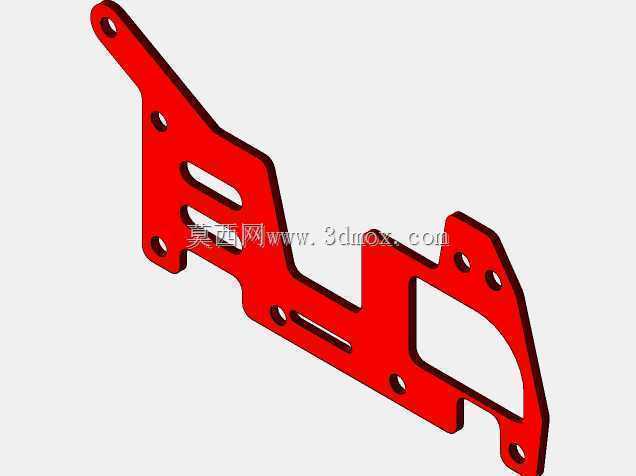

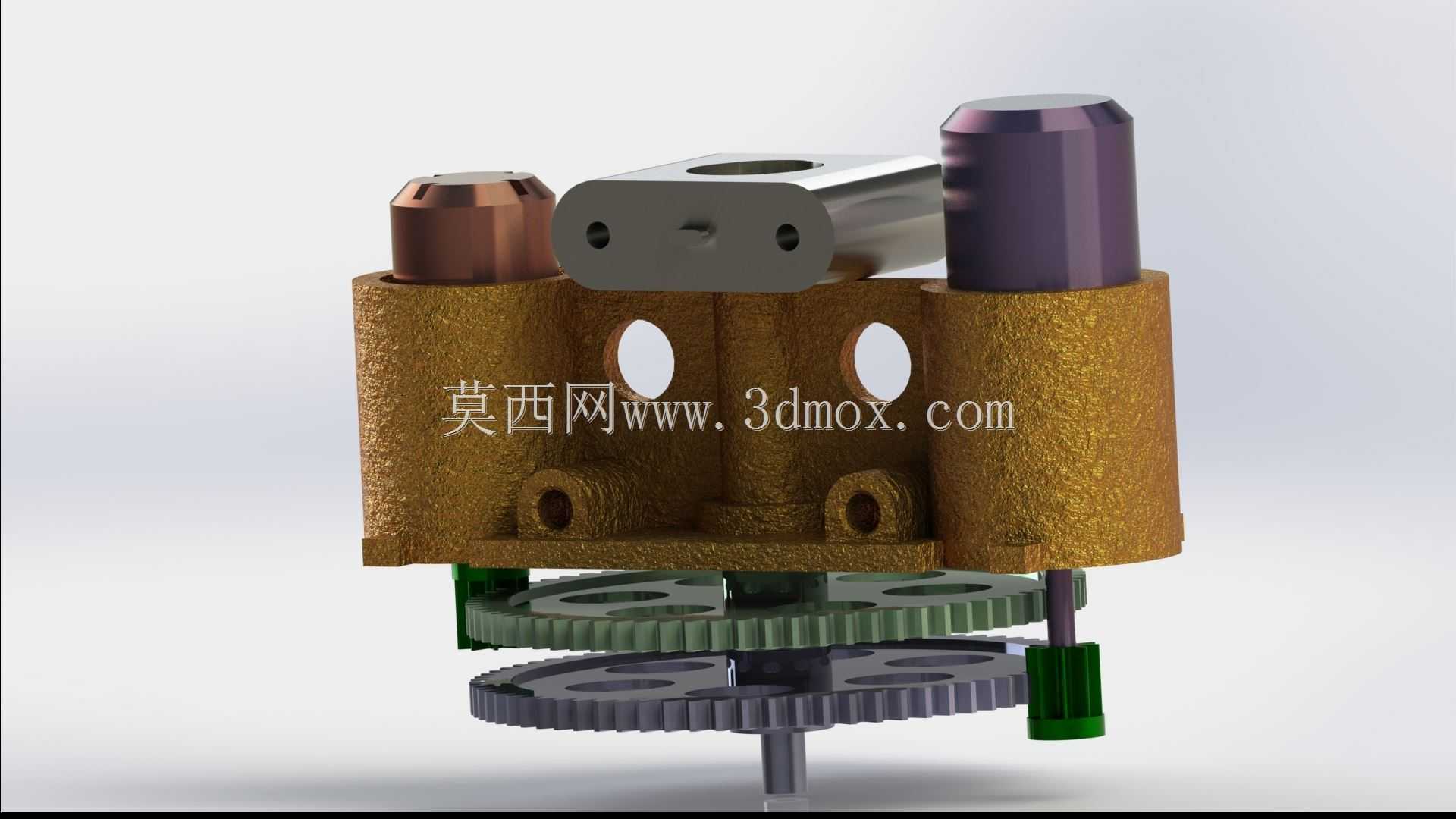

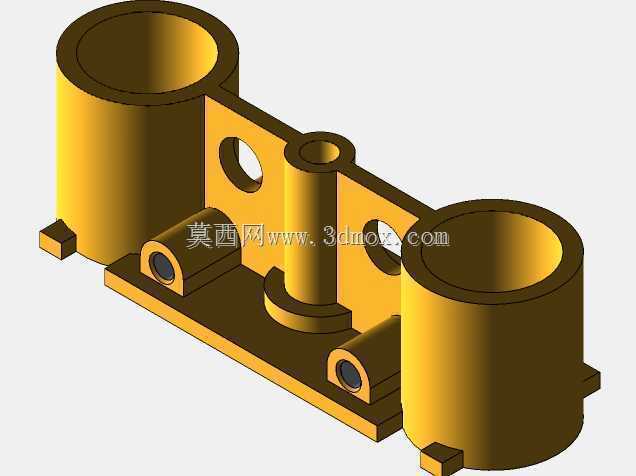

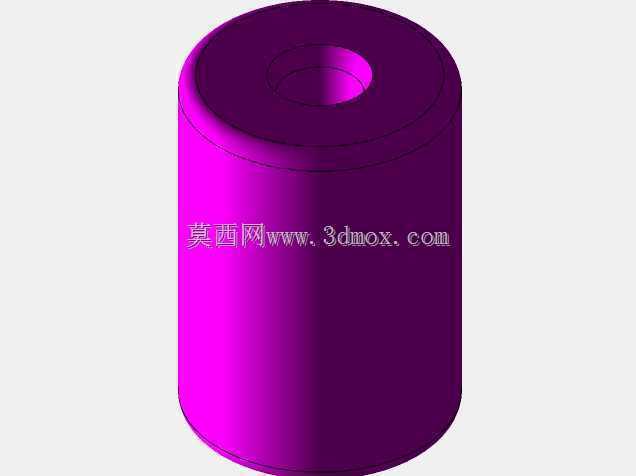

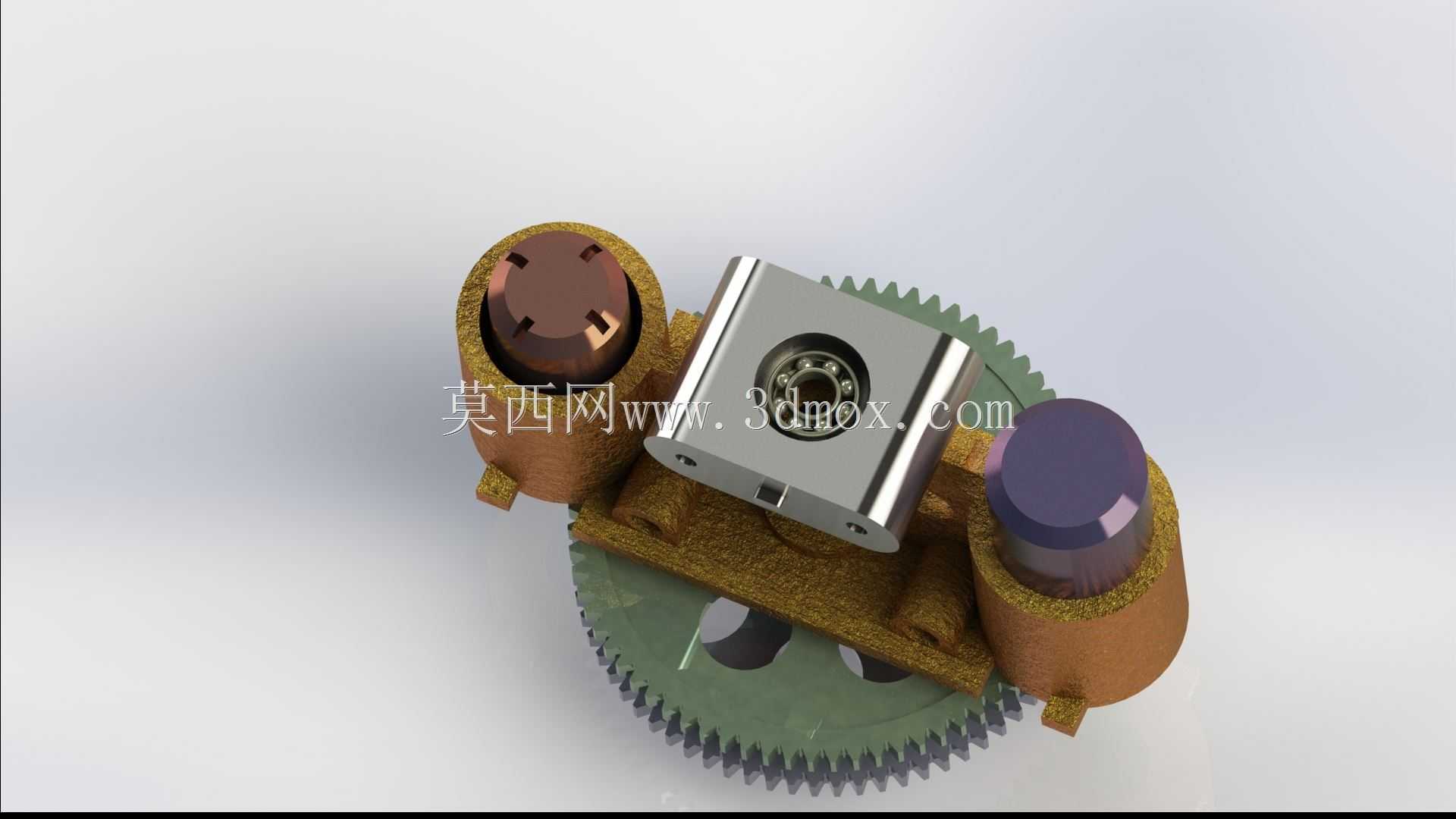

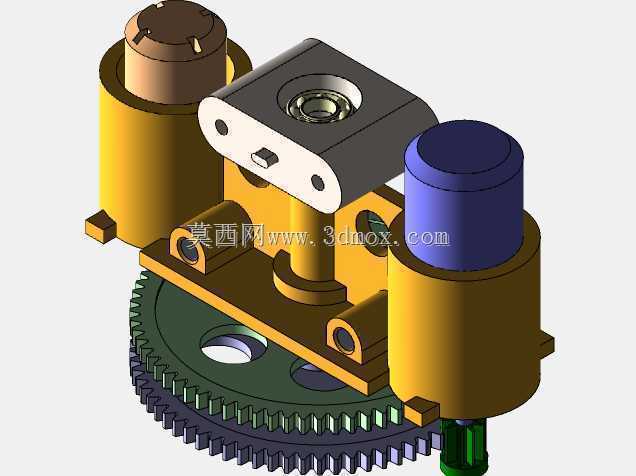

　　从结构功能特性来看，上下两层旋翼采用独立的传动链路连接动力单元，反转过程中可相互抵消旋翼旋转产生的反扭矩，无需尾桨消耗额外动力，动力传输效率较同量级单旋翼直升机提升15%左右，相同燃油载荷下续航时间可延长20%。机身主体采用桁架式骨架搭配轻量化蒙皮的结构形式，骨架选用高强度航空铝合金型材拼接，关键受力节点设置加强角片与衬套，蒙皮采用复合纤维材料热压成型，在保证结构强度满足低空紊流载荷要求的前提下，尽可能降低整机空重，提升有效载荷占比。机头位置设置流线型整流罩，内部预留航电设备、任务载荷的安装空间，整流罩曲面经过气动优化，可降低前飞过程中的迎风阻力，同时避免旋翼下洗气流在机头区域形成紊流干扰飞行稳定性。

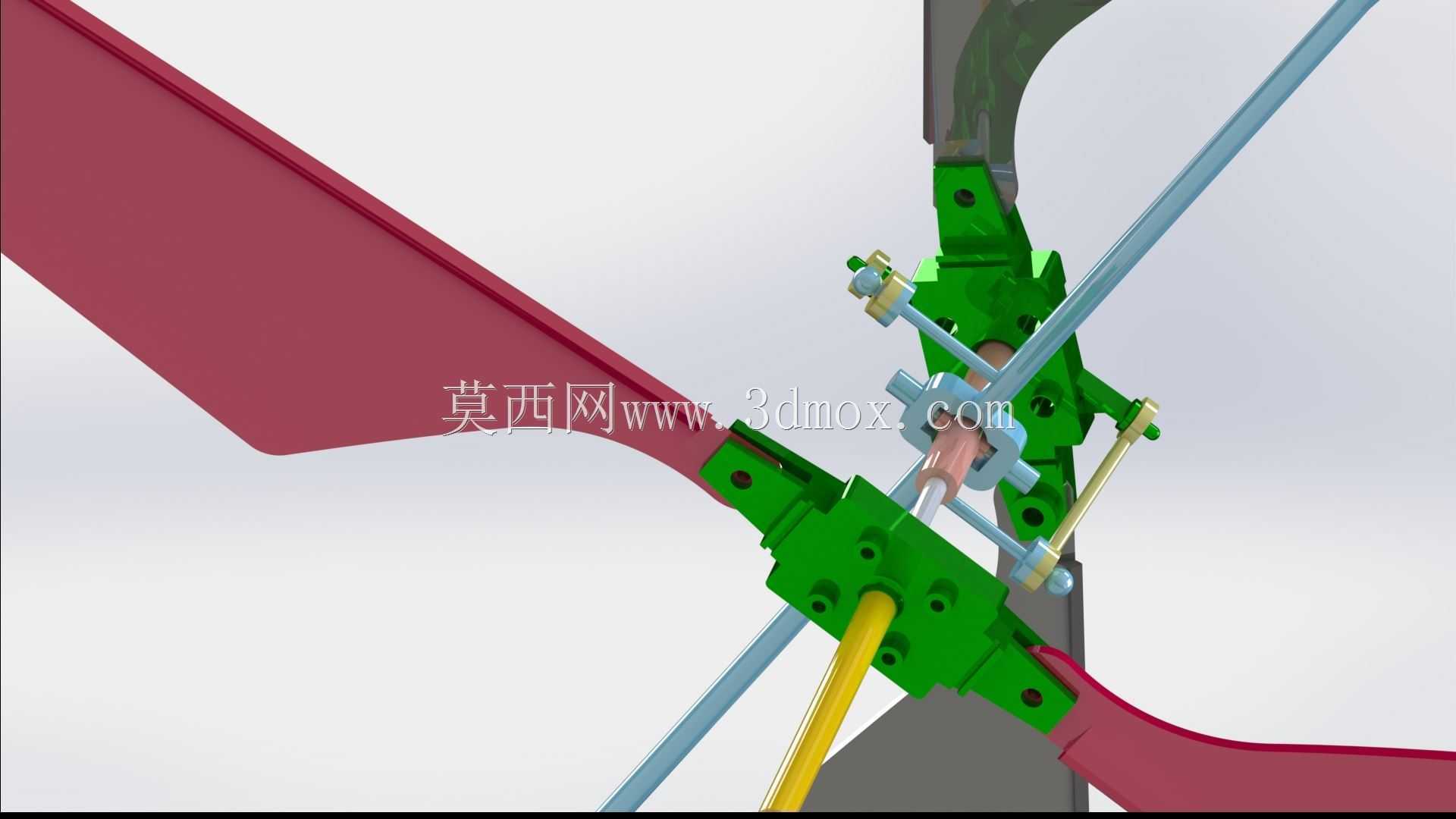

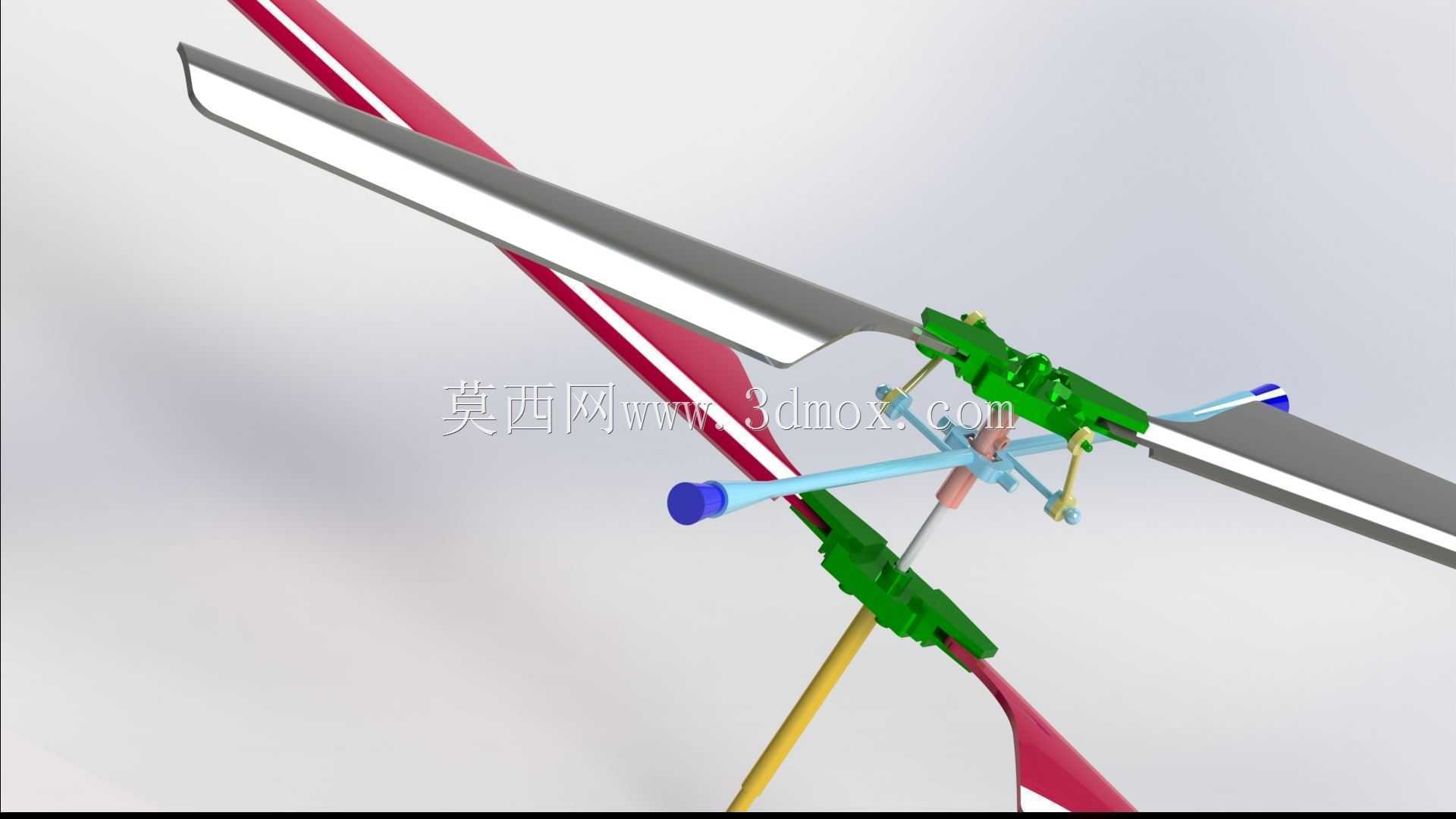

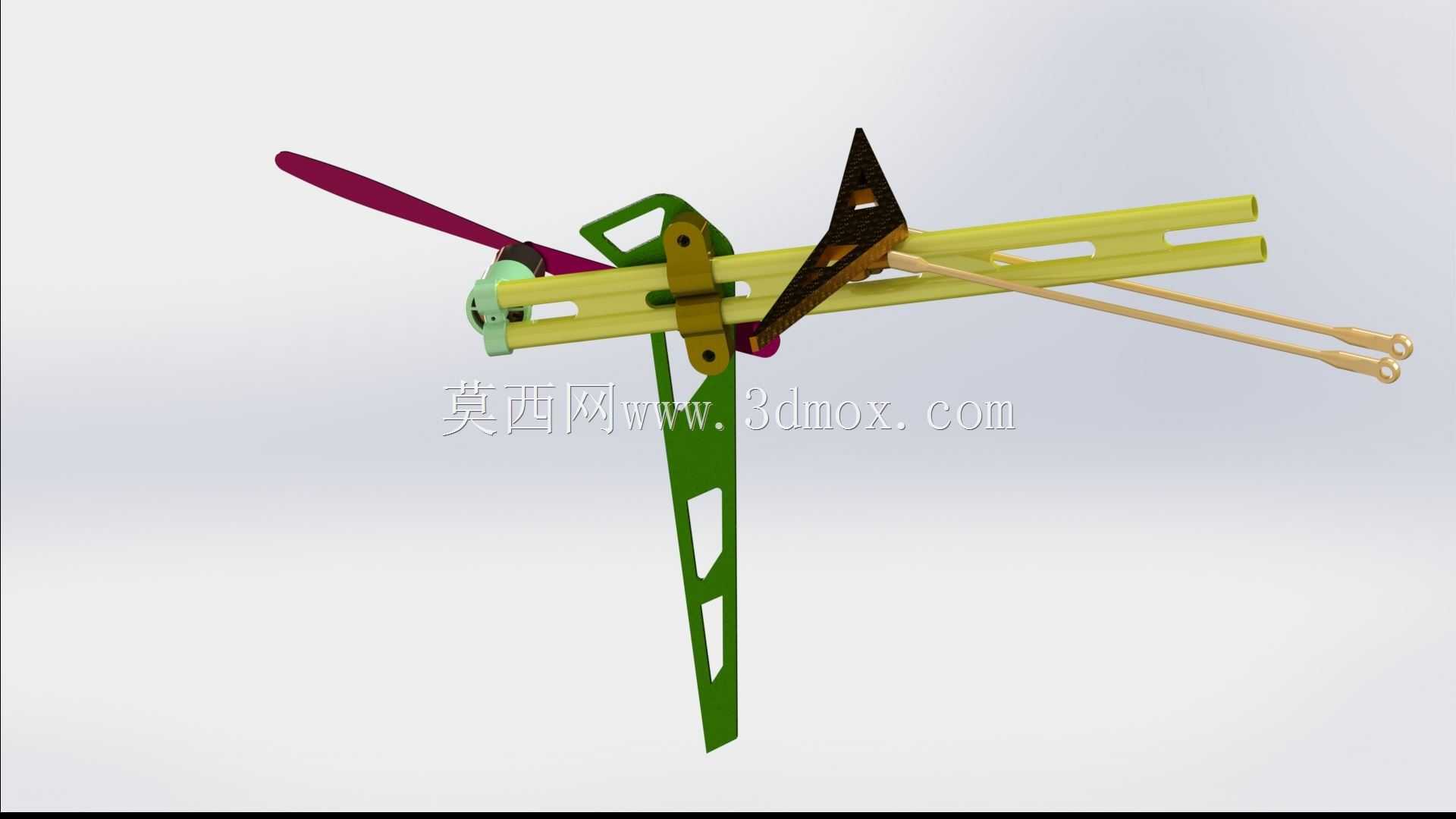

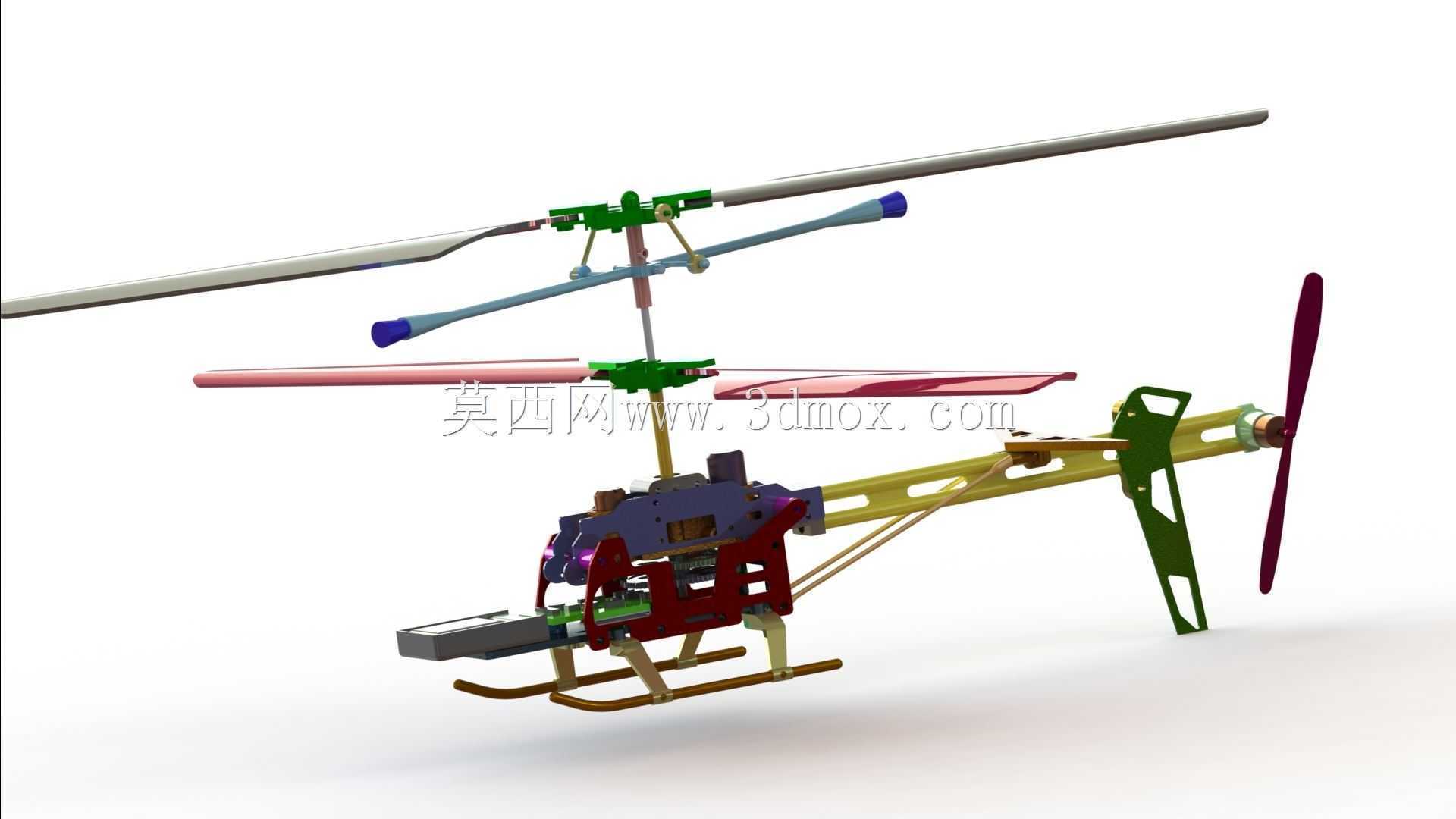

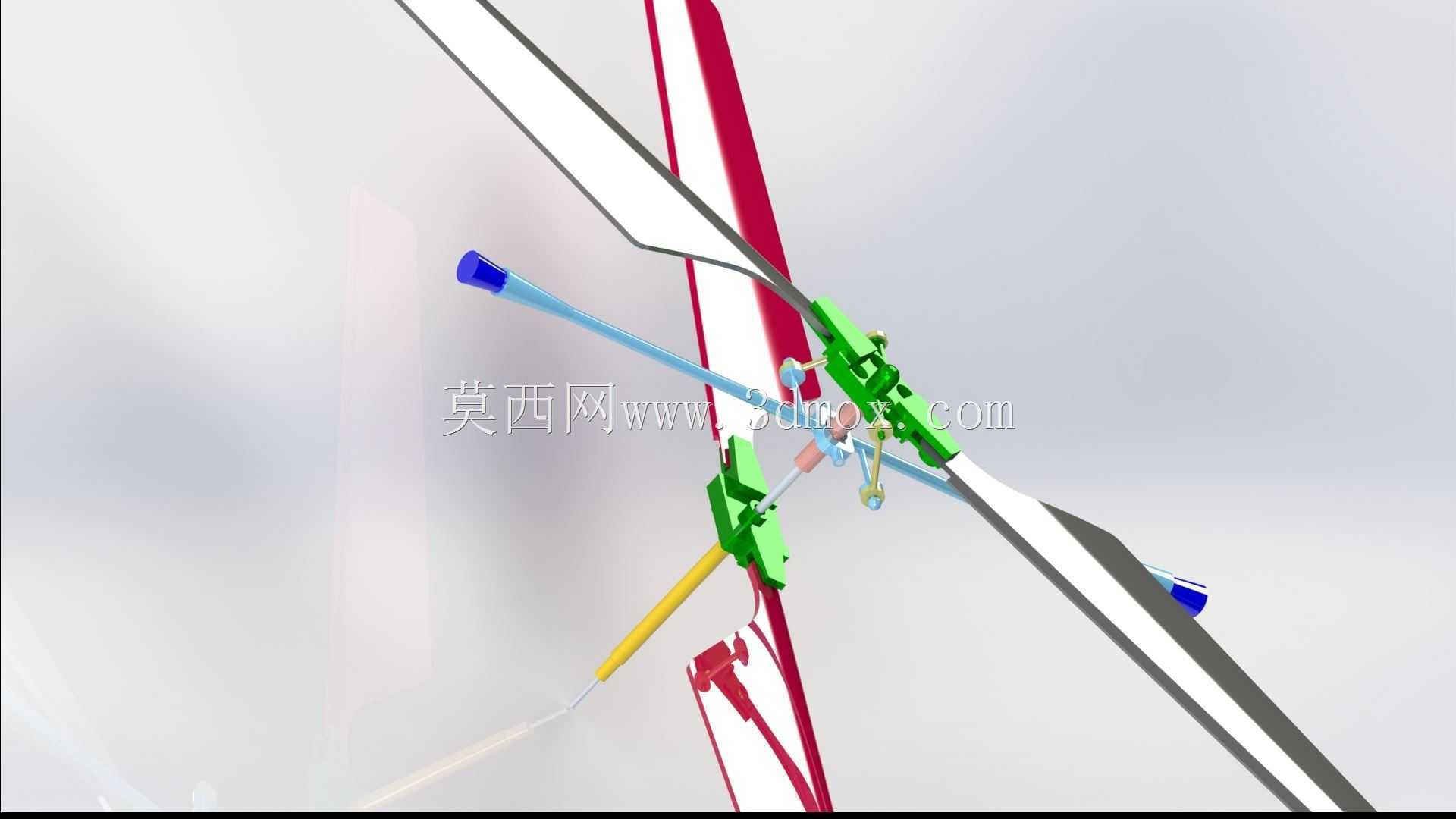

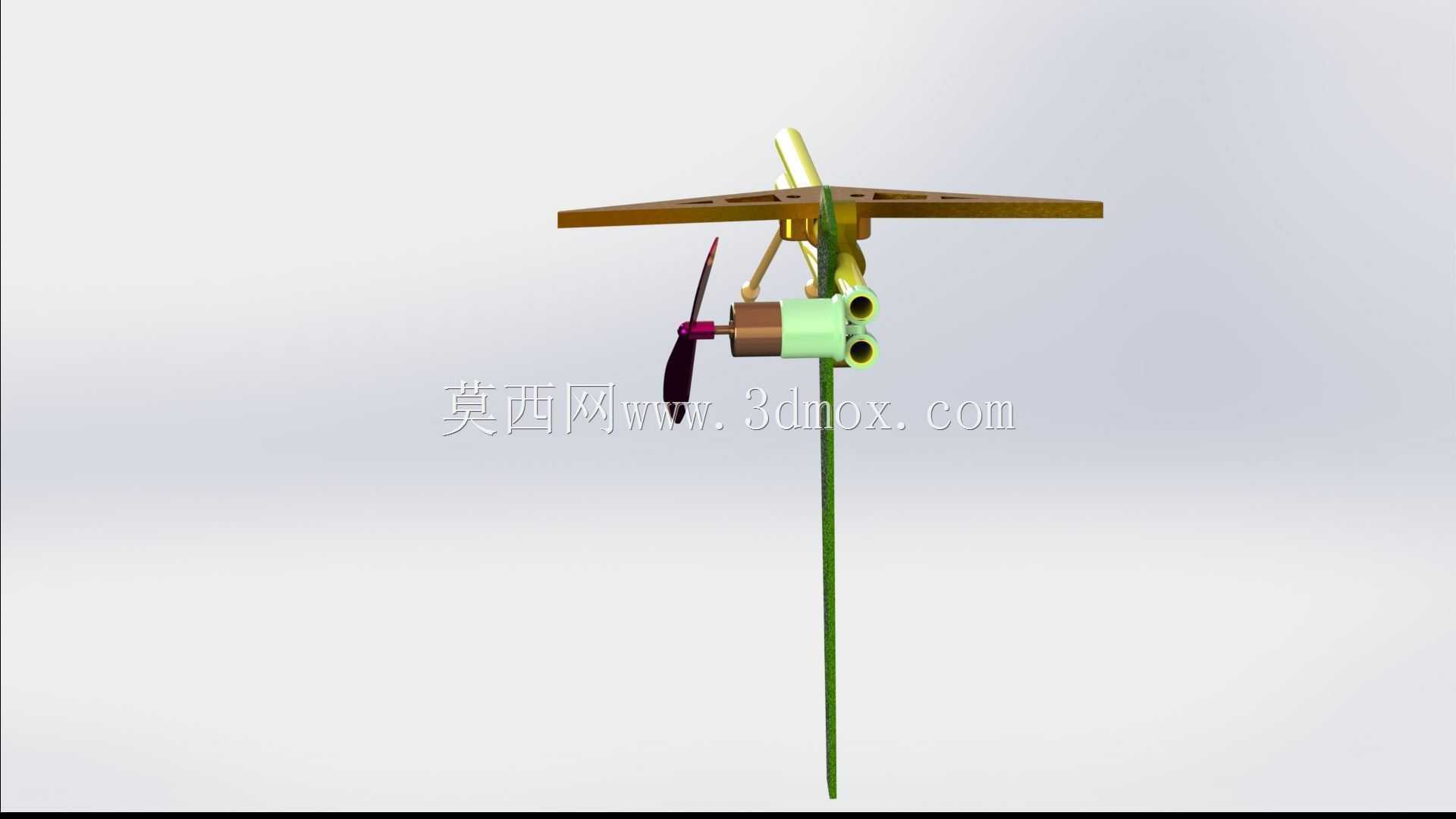

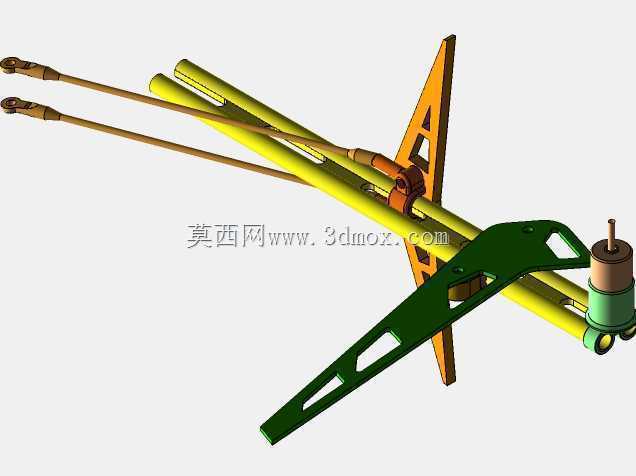

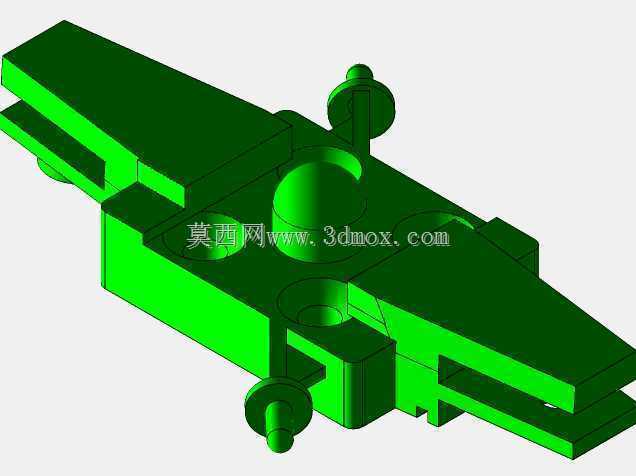

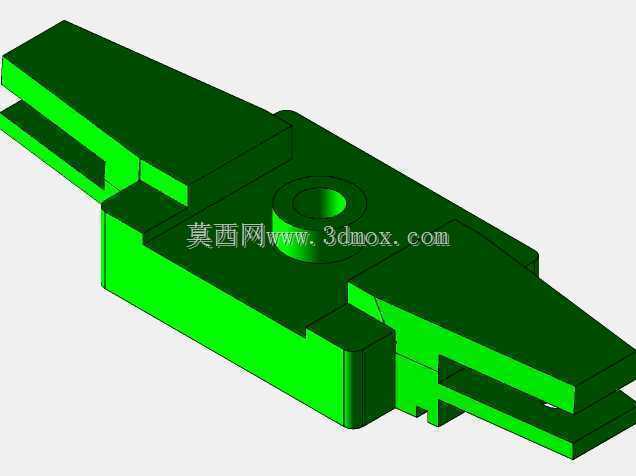

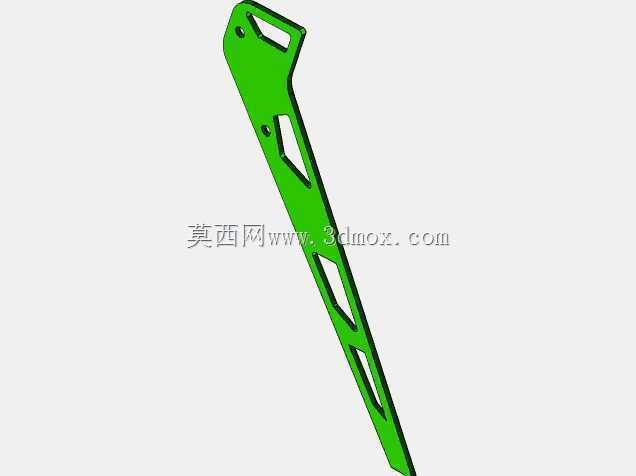

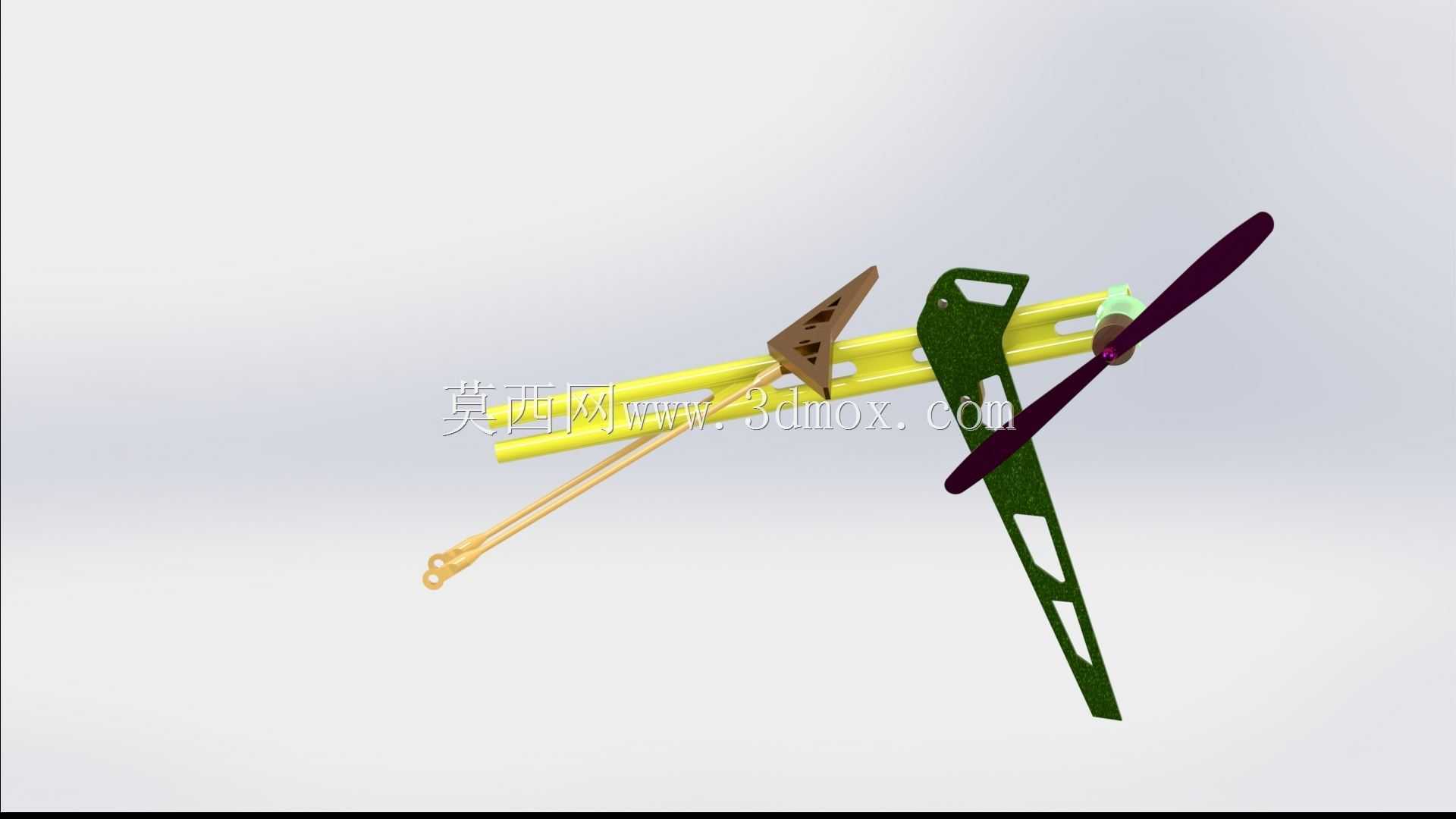

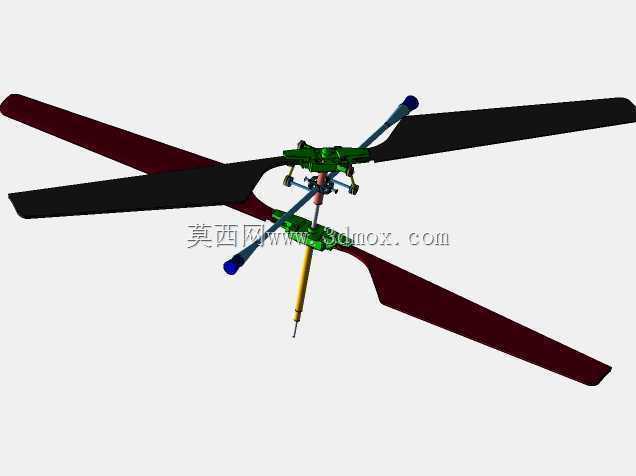

　　设计过程中优先考虑维护便捷性与野外作业适应性，旋翼桨叶采用快拆式连接结构，无需大型专用工装即可完成单片桨叶的更换，桨叶根部设置变距铰与挥舞铰，可自适应调整桨距抵消飞行过程中的气流扰动，降低飞控系统的调节负荷。起落架采用滑橇式结构，相比轮式起落架结构更简单，抗冲击能力更强，可在松软草地、碎石坡地等非硬化地面完成起降，滑橇支架与机身骨架之间设置橡胶缓冲垫，可吸收着陆过程中的冲击载荷，避免冲击直接传递至机身骨架造成结构疲劳。机身尾部设置小型垂直安定面，在前飞过程中提供航向稳定力矩，弥补无尾桨布局下的航向稳定性不足问题，安定面采用可拆卸设计，可根据不同任务场景的飞行速度需求调整安装角度。

　　尺寸边界设计充分考虑运输与存放需求，整机旋翼展开状态下最大直径控制在2.2米以内，机身总长不含旋翼为1.8米，机高0.9米，旋翼折叠后整机宽度可压缩至0.6米，可放入小型货运车辆的货箱内完成转场运输，无需大型吊装设备即可完成装卸。安装接口方面，机身腹部预留标准化的载荷挂点，可挂载可见光吊舱、小型物资投放箱、喊话器等不同任务模块，挂点采用快锁结构，更换任务模块的时间不超过5分钟，适配多场景快速切换的作业需求。动力单元安装在机身中部重心位置，保证整机重心落在旋翼轴的中心线上，避免飞行过程中出现重心偏移导致的操控负荷增加，动力舱设置通风散热口与防尘滤网，可在多尘、高湿的野外环境下稳定运行，维护人员无需拆解机身主体结构即可完成动力单元的日常检查与滤芯更换。

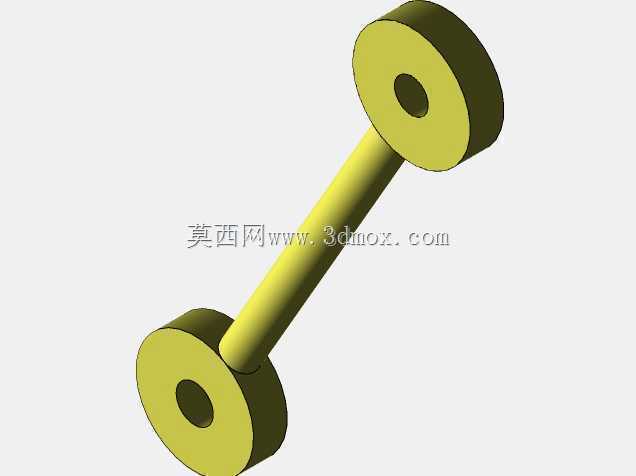

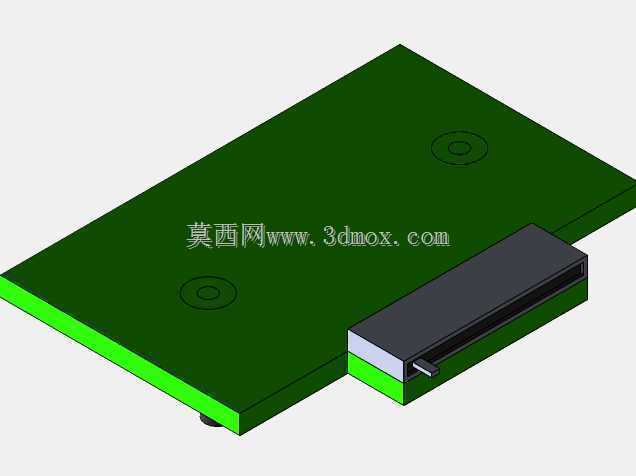

　　飞控系统的安装位设置在机头整流罩内部的减震平台上，可隔离旋翼转动产生的高频振动，避免振动影响传感器的测量精度，操纵连杆采用刚性拉杆搭配关节轴承的结构，传动间隙控制在0.1度以内，保证操纵指令的精准传递，避免虚位导致的操控滞后。燃油箱安装在机身中部重心附近的密封舱内，油箱采用防渗漏柔性材质，即使受到轻微撞击也不会出现燃油泄漏问题，油箱供油管路设置双重阀门，可在出现故障时快速切断供油，提升飞行安全性。
