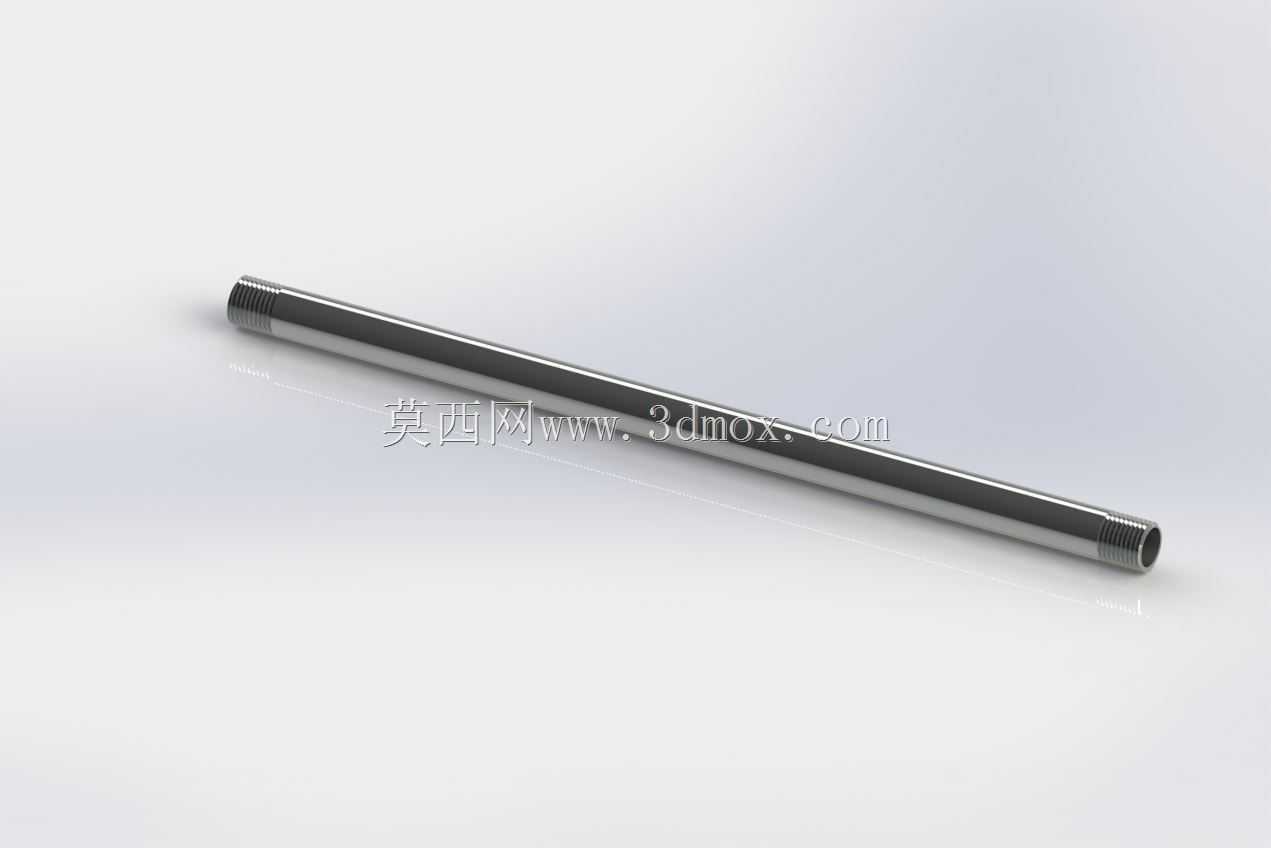

M10x1外螺纹镀铬黄铜管结构设计

　　和粗牙螺纹比起来螺距更小，锁紧后的轴向窜动更小，装在灯体上不会因为日常搬动、轻微震动就出现松脱，螺纹的有效旋合长度要控制在8-10mm，太短了锁紧力不够，太长了装配的时候会顶到灯体内部的走线腔，毕竟这类空心管的核心作用之一就是走电线，把灯头的导线从管内穿过去，避免导线外露带来的安全隐患，也能让整灯的外观更整洁。管身的壁厚设计是很容易踩坑的点，做薄了虽然能省材料，但是两端车螺纹的时候很容易因为管壁刚性不足出现变形，螺纹的同轴度保证不了，装配的时候会出现拧不动或者拧完歪的情况；做厚了又会压缩内孔的走线空间，要是穿带绝缘层的多股铜芯线，壁厚太大内孔太小，穿线的时候会刮破绝缘皮，留下安全隐患。实际建模的时候要先确定管身的直线度，日常做灯具结构配套设计时，这类两端带外螺纹的镀铬黄铜管是出镜率很高的连接件，很多人会觉得一根光轴加两头螺纹没什么设计含量，真到选型和建模的时候才会发现，尺寸边界、表面处理、螺纹配合的细节差一点，整灯的装配就会出问题。先从实际应用场景说，这类管件最常用在吊灯、工业风壁灯、台灯的支撑杆结构里，也会用在小型气动回路的硬质导气段、低压流体输送的外露管路中，因为黄铜本身的切削性能好，做螺纹加工的时候不容易崩牙，表面镀铬之后既能防氧化变色，又能获得光亮的金属质感，和五金灯具的金属饰面匹配度很高，不用额外做表面装饰处理。做三维建模的时候不能只画个光杆拉个螺纹装饰线完事，得先把安装边界理清楚：两端的M10x1外螺纹是细牙螺纹，

　　整根200mm长度的管身，直线度公差要控制在0.2mm以内，不然装在长吊灯上，多根管件并排的时候会出现明显的高低不齐、管身歪斜的情况，视觉上很廉价。表面镀铬层的厚度也要在建模时给后续的表面处理留好余量，镀铬层的厚度一般在0.02-0.05mm之间，所以管身的外圆基础尺寸要比最终成品尺寸小一个镀层厚度，不然镀完之后外圆尺寸超差，和配套的装饰螺母、固定垫片配合的时候会出现间隙过大或者装不进去的情况。很多新手建模的时候会把螺纹直接画成实体牙型，其实完全没必要，这类常规连接用的公制细牙螺纹，只要在工程图里标注清楚螺纹规格、精度等级，三维模型里做符合国标的螺纹装饰线就足够生产端识别，真要做渲染或者运动仿真的时候再把牙型做出来就行，

　　能省很多模型的运算资源。再说说安装时的配合细节，两端的螺纹端面要做0.5mm的倒角，一是装配的时候能顺利对准螺母的内螺纹，不用反复对牙，二是能去掉车加工留下的锋利毛边，装配的时候不会刮伤工人的手，也不会刮破穿在管内的导线绝缘层。管身的内孔两端也要做轻微的倒角，避免穿线的时候孔口的锐边割破电线。这类管件除了灯具领域，在小型实验设备的气路连接、展示架的支撑杆结构里也会用到，只要是需要两端螺纹连接、中间走介质或者走线、外露部分需要金属质感的场景，这类镀铬黄铜管都能适配。设计的时候还要考虑和配套紧固件的匹配，配套的六角薄螺母、平垫片的内螺纹要和管端的外螺纹公差带匹配，一般选6H/6g的配合精度，既能保证顺利旋合，又不会有太大的配合间隙，

　　避免使用过程中出现松动。另外，黄铜材质本身的抗腐蚀性能不错，在干燥的室内环境下用个十来年都不会生锈，镀铬之后表面硬度更高，日常擦拭清洁的时候不容易被刮花，能长期保持光亮的外观，这也是很多灯具厂商选这类管件做支撑结构的原因。建模的时候还要注意，整根管件的两端螺纹要保证同轴度，两端螺纹的轴线和管身轴线的同轴度公差要控制在0.1mm以内，不然装配的时候一端拧进灯座，另一端装灯头的时候会出现歪头的情况，整灯的装配精度达不到要求。不要小看这么一根简单的管状零件，从选材到尺寸公差、表面处理的每一个细节，都是实际生产装配中踩过无数坑总结出来的，建模的时候把这些实际生产的细节考虑进去，输出的三维模型才能真正给生产端、设计端提供参考，而不是一个只能看不能用的外观件。
