M10x1规格黄铜内螺纹联轴器结构设计

　　在小型精密传动系统的搭建过程中，轴与轴之间的同轴连接往往是容易被忽略却直接影响传动精度的环节，这款黄铜材质的内螺纹联轴器，正是针对小扭矩、轻负载的传动场景做的适配设计。日常做小型实验台、微型输送机构、桌面级自动化模组的结构选型时，经常会遇到两根直径匹配、带外螺纹轴端的连接需求，过盈配合的连接方式拆装维护难度大，键连接又需要额外加工键槽，对小直径轴的强度削弱明显，而采用内螺纹直筒式的联轴器，直接通过螺纹副实现两根轴的对接，不需要额外的紧固件，装配效率能提升不少。

　　从实际使用场景来看，这类联轴器常出现在小型流体泵的动力输出端与叶轮轴的连接、精密检测设备的微调传动轴对接、小型电动执行机构的动力传递环节，这些场景的共同特点是传递扭矩不大，普遍在10N·m以内，对连接部件的防锈能力、加工精度有一定要求，黄铜材质本身的自润滑特性，能让螺纹旋合过程更顺畅，不会出现钢制件长期静置后螺纹锈死的问题，同时黄铜的抗磁特性，也让它能在一些对电磁干扰有要求的检测设备中使用，不会干扰周边传感器的正常工作。

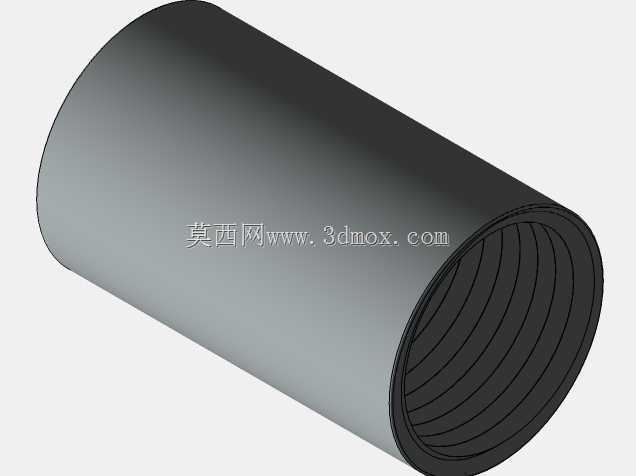

　　做这款零件的三维结构设计时，首先要考虑的是螺纹副的配合精度，内螺纹选用M10x1的细牙规格，相比粗牙螺纹，细牙的螺距更小，螺纹升角更小，自锁性能更好，传动过程中不会因为轴的正反转切换出现松脱的问题，同时细牙螺纹的牙型高度更低，对筒壁的厚度要求更小，能在保证连接强度的前提下缩小联轴器的整体外径。筒身的内壁除了两端的内螺纹段，中间设计有一段光孔避让区，这个细节很关键，实际装配时两根轴的螺纹端不需要完全顶死，光孔段可以容纳轴端的加工倒角，同时避免两根轴的端面直接接触产生额外的装配应力，也能补偿少量的轴端长度加工误差。

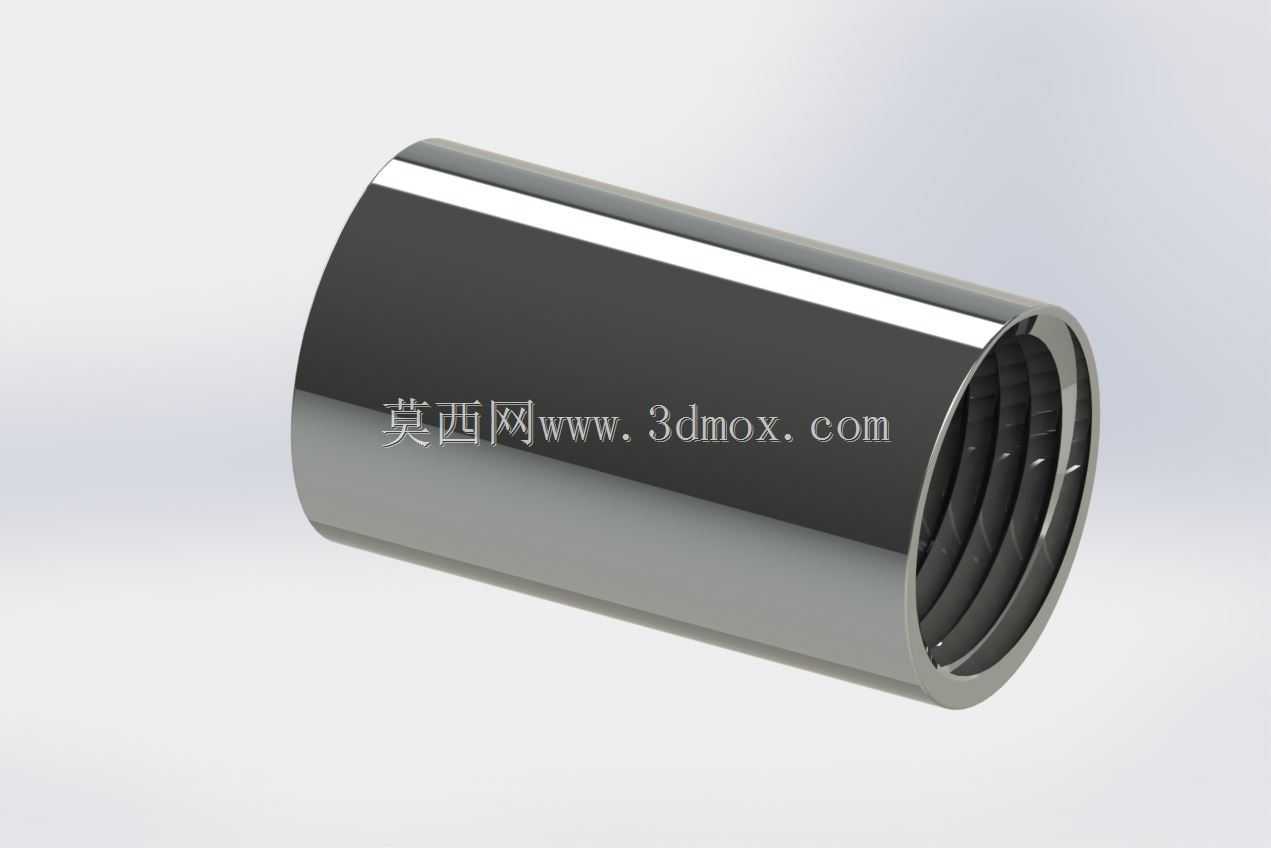

　　外形尺寸方面，这款联轴器的总长度为12mm，属于短款紧凑型设计，对应的安装边界需要注意，装配后两根轴的螺纹旋入深度建议控制在4-5mm，既保证足够的螺纹啮合强度，又不会让轴端顶到中间的避让区，筒身的外径设计要兼顾强度和扳手夹持需求，外圆做光滑的高光处理，没有额外的卡位结构，装配时可以用铜制钳口的扳手夹持，避免夹伤筒身表面。筒壁的厚度经过强度校核，在额定扭矩下，螺纹牙的剪切强度和筒身的扭转强度都留有足够的安全余量，即使出现短时的过载，也只会出现螺纹的轻微变形，不会出现筒身断裂的情况，方便后期的故障排查和零件更换。

　　设计过程中还要考虑实际加工的工艺性，黄铜材质的切削性能优异，采用常规的数控车床就能完成全部加工工序，先车削外圆和端面，再钻削内孔，最后攻丝，一次装夹就能完成所有特征的加工，能有效控制同轴度误差，两端内螺纹的同轴度控制在0.02mm以内，装配后两根轴的径向跳动量极小，能满足高速轻载场景下的传动平稳性要求。内壁的螺纹收尾处做了退刀槽设计，避免攻丝时出现烂牙的问题，同时也能让轴的螺纹端旋合到位，不会因为螺纹收尾的凸起导致装配不到位。

　　在实际选型匹配时，要注意这款联轴器只适用于同轴固定连接，不能补偿轴的径向偏移和角向偏移，所以安装时要保证两根对接轴的同轴度在公差范围内，否则会在传动过程中产生额外的径向力，加剧轴和轴承的磨损。如果是存在小幅振动的使用场景，可以在螺纹旋合面涂少量的螺纹锁固胶，进一步提升连接的可靠性，避免长期振动下出现松脱。和常见的刚性联轴器相比，这种直筒内螺纹式的黄铜联轴器结构更简单，零件数量少，没有额外的紧固螺丝，整体的转动惯量更小，非常适合小型伺服电机、步进电机的输出轴连接，不会因为转动惯量过大影响电机的响应速度。
