G4规格插脚式塑料灯座结构设计

　　在小型照明模组、仪器指示灯、低压装饰灯具的装配场景里，G4规格的灯座是连接光源与供电回路的核心衔接部件，这类插脚式塑料灯座的设计合理性，直接决定了光源更换的便捷性、供电接触的可靠性以及长期使用的绝缘安全性能。日常工程应用中，这类灯座常被用在机床局部工作灯、设备状态指示灯组、低压水晶灯、车载辅助照明、医疗设备局部照明等场景，适配插脚间距为4mm的G4规格卤素灯珠或者同规格LED灯珠，承担着固定光源、导通电流、隔绝带电部件的核心作用。

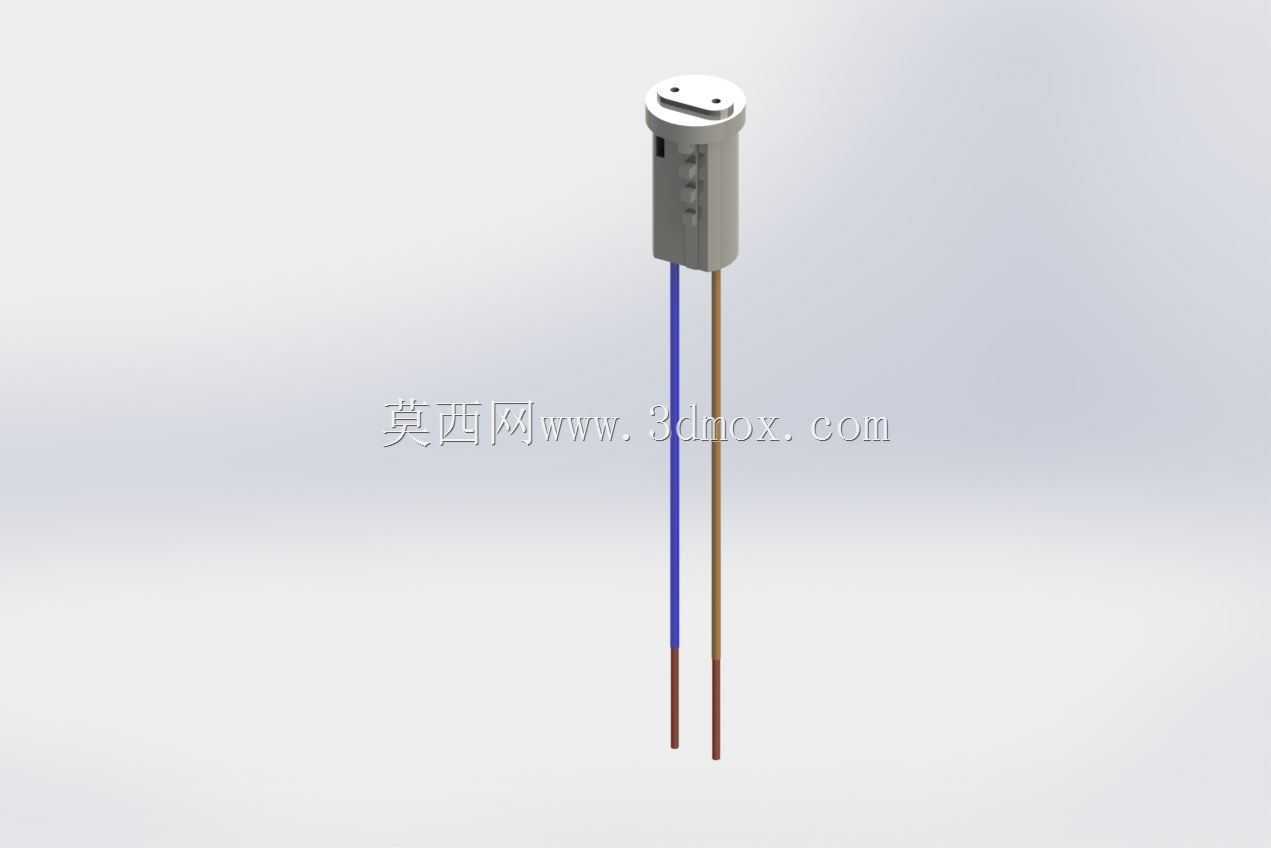

　　从结构设计的角度来看，这款塑料灯座采用了直插式引脚布局，两个导电插脚从灯座本体底部垂直引出，插脚长度预留了足够的焊接或者插装余量，适配PCB板直插焊接、导线压接、接线端子插接等多种接线方式，插脚的直径公差控制在合理范围内，既可以保证插入配套接线端子时的接触紧密性，也能避免过盈量过大导致装配时插脚弯折。灯座的主体采用绝缘工程塑料注塑成型，材质本身具备良好的阻燃性能与耐温性能，能够承受光源长期工作产生的热量，避免高温下出现材质软化、绝缘性能下降的问题，外壳表面做了细微的防滑纹理处理，在手动插拔更换光源时可以提供足够的摩擦力，方便操作人员施力。

　　灯座上部的灯珠容纳腔尺寸严格匹配G4灯珠的插脚间距与本体直径，腔体内部设置了两个对称的导电接触弹片，弹片采用弹性铜材冲压成型，表面做了镀镍处理，既可以保证良好的导电性能，也能避免长期使用出现氧化导致接触不良，弹片的预紧力经过反复调校，当G4灯珠插脚插入腔体后，弹片可以从两侧牢牢夹紧灯珠插脚，即使在设备存在轻微振动的工况下，也不会出现接触松脱、光源闪烁的问题。灯座本体的上部边缘做了小尺寸的定位凸台，当灯座安装在灯具的安装孔位时，凸台可以卡在安装面板的表面，限制灯座的插入深度，保证安装位置的一致性，同时也能遮挡安装孔的边缘缝隙，提升装配后的外观整洁度。

　　在安装边界的设计上，这款灯座的本体外径控制得非常紧凑，适合在空间狭小的灯具内部安装，不会占用过多的内部布线空间，底部引出的两个导电插脚中心距符合通用G4灯座的行业通用尺寸，可以直接替换市面上同规格的老旧灯座，不需要修改原有设备的安装孔位或者布线位置，具备良好的互换性。灯座本体的总高度经过优化，在保证内部弹片有足够的形变行程、绝缘爬电距离满足安全规范要求的前提下，尽可能压缩了轴向尺寸，适配薄型灯具的安装需求，不会因为灯座高度过高导致灯珠突出安装面板过多，影响灯具的整体外观设计。

　　从实际使用的可靠性角度出发，这款灯座的塑料本体与金属插脚的结合部位做了防松结构设计，插脚在注塑成型时就嵌入到塑料本体内部，嵌合部位设置了倒刺结构，避免长期使用或者多次插拔灯珠时，插脚出现松动、转动甚至从塑料本体中脱出的问题。内部的导电弹片与底部引出的插脚采用铆接方式连接，连接部位的接触电阻控制在极低的水平，大电流通过时不会出现局部过热的问题，适配低压大电流的G4光源使用场景。绝缘塑料本体的爬电距离与电气间隙完全满足低压照明设备的安全要求，即使在潮湿的工况环境下使用，也不会出现两极之间的击穿短路问题，保障使用安全。

　　在设备选型适配时，需要注意这款灯座适配的光源插脚直径与长度范围，避免使用插脚尺寸不符的光源导致接触不良或者插脚无法插入的问题，安装时如果采用PCB焊接方式，需要控制焊接的温度与时间，避免高温传导到灯座本体导致塑料材质受热变形，影响内部弹片的位置精度；如果采用导线压接的接线方式，需要在压接部位做好绝缘处理，避免两个引脚之间出现短路。日常维护更换光源时，只需要垂直拔出旧灯珠，将新的G4灯珠两个插脚对准灯座上部的插孔垂直插入即可，不需要额外的工具，维护操作非常简便，适合需要频繁更换光源的应用场景。
