1W功率G4插脚式发光二极管结构

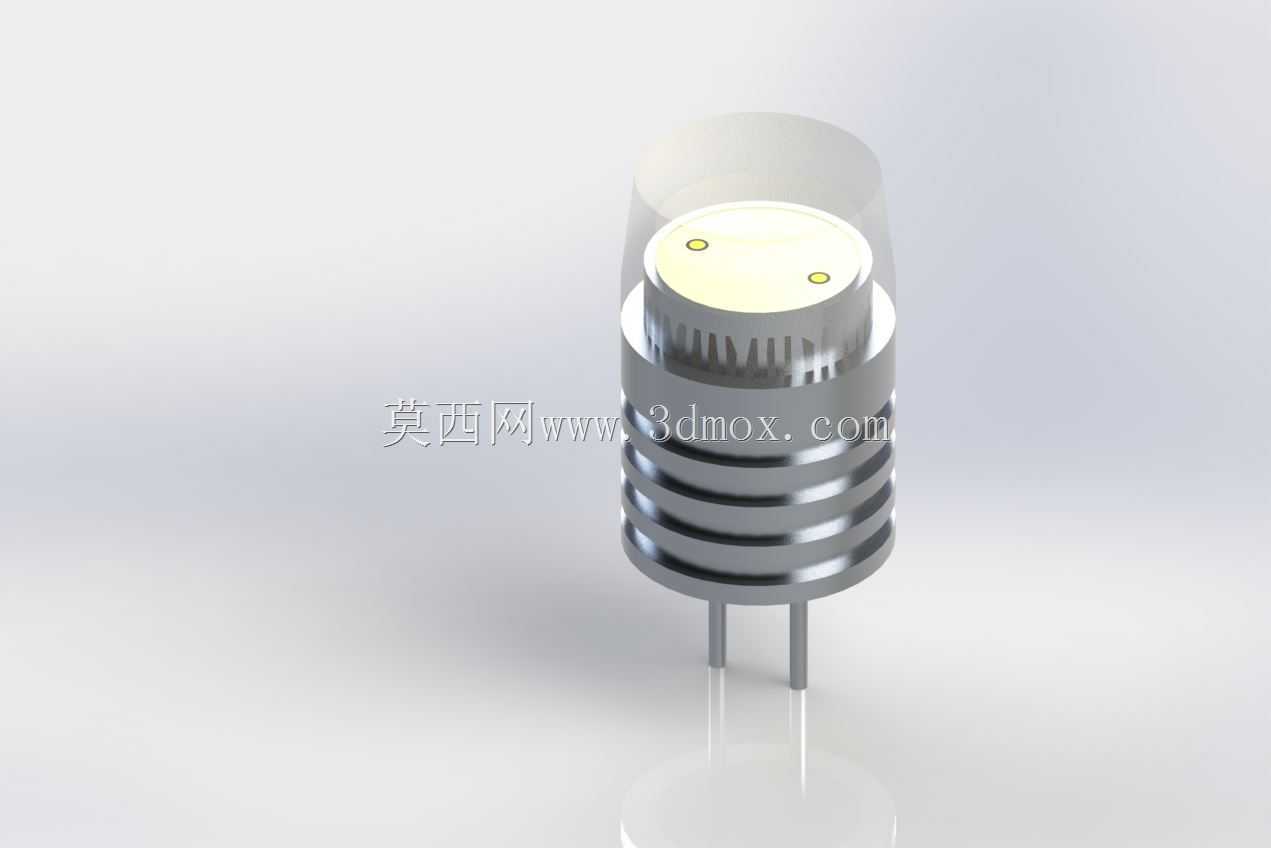

　　日常做小型照明结构选型时，G4规格的小功率LED是绕不开的基础元器件，这次拆解建模的1W规格G4发光二极管，覆盖了多数低压局部照明场景的适配需求，从橱柜内嵌灯条、展柜重点照明补光点，到机床操作位局部工作灯、小型设备状态指示灯组，甚至是车载低压阅读灯、房车内部辅助照明点位，都能见到这类插脚灯珠的应用。不同于传统卤素G4灯珠的高热耗设计，这款1W规格的LED结构在散热路径上做了针对性优化，主体采用带多道环形散热鳍片的金属基座，建模时特意还原了鳍片的间距与厚度参数——每道鳍片厚度0.8mm，相邻鳍片间隙1.2mm，既保证了自然对流状态下的散热面积，又不会因为鳍片过密积灰影响长期散热效率，基座整体直径控制在10mm以内，适配常规G4灯座的安装腔体尺寸，不会出现装配干涉。

　　从结构设计逻辑来看，这款灯珠的插脚采用标准G4两脚间距设计，两个金属插脚中心距4mm，插脚直径0.7mm，长度8mm，完全兼容现有传统卤素G4灯座的安装尺寸，替换时无需改动原有灯座结构，直接插拔即可完成更换，这也是这类灯珠能快速替代传统卤素光源的核心设计点。建模时特意区分了插脚与基座的连接结构，插脚与内部散热基座采用过盈压合工艺连接，既保证了导电接触的可靠性，也能将芯片工作产生的热量通过插脚辅助传导一部分到灯座接线端，分担主体散热结构的热负荷。灯珠上部的光学透镜采用半透明PC材质，透镜外形做了微弧面设计，出光角度控制在120度左右，既保证了照射范围的均匀性，又不会因为出光角度过大造成不必要的光损，透镜与金属基座的连接采用卡扣式结构，装配时直接压合即可固定，不需要额外打胶，方便后期如果出现芯片故障时拆解维修，当然实际量产时多数厂家会在接缝处点少量密封胶提升防护等级，建模时也预留了0.3mm的密封胶槽位置，适配不同生产工艺的需求。

　　做结构适配时需要注意安装边界的预留，这款灯珠总高度（含插脚）控制在18mm左右，透镜部分最大直径9mm，所以在设计配套灯座或者安装孔位时，腔体深度至少要预留20mm的安全距离，径向预留不小于11mm的安装空间，避免因为尺寸公差造成装配卡滞。另外因为是1W功率规格，工作时金属基座的温度在满负荷状态下会升到60摄氏度左右，如果是安装在密闭塑料腔体内部，需要在腔体对应散热鳍片的位置预留对流孔，或者在基座与安装面之间增加薄铝片辅助导热，避免长期高温加速LED光衰。不同于大功率COB光源需要额外搭配独立散热模组，这款小功率G4灯珠的散热结构完全集成在自身基座上，不需要额外配置散热件，非常适合空间受限的小型照明结构使用，在做三维装配时，只需要预留标准G4灯座的安装位即可，不需要额外考虑散热件的装配空间，能大幅缩小整体照明模组的体积。

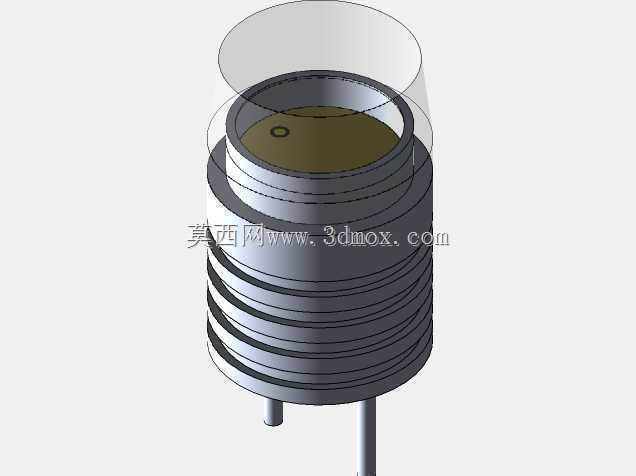

　　从实际使用的功能特性来看，这款灯珠的工作电压适配12V低压交直流回路，和多数低压照明系统的供电规格匹配，不需要额外搭配高压驱动电路，只需要简单的限流电阻就能稳定工作，在做设备状态指示灯设计时，甚至可以直接从设备控制回路取电，简化整体电路设计。建模时还原了内部芯片的排布位置，两颗LED芯片对称布置在基座中心的陶瓷基板上，基板与金属散热基座之间涂有导热硅脂层，建模时特意预留了0.1mm的硅脂层厚度，做热仿真分析时可以直接赋予对应材料参数，不需要再额外调整结构间隙。很多新手建模时容易忽略这类小元器件的细节结构，比如鳍片的倒角、插脚的端部导向斜角，这些细节虽然不影响整体外观，但在实际装配时，插脚端部的15度导向斜角能大幅提升插拔的顺畅度，避免插脚怼歪造成灯座弹片变形，鳍片边缘的0.2mm圆角则能避免生产组装时割手，同时减少应力集中，提升金属基座的结构强度，这些细节都是在长期实际装配过程中总结出来的设计要点，在建模时全部做了还原，方便结构工程师直接调用模型做装配验证，不需要再二次修改细节参数。
