带法兰M10x1黄铜管结构设计方案

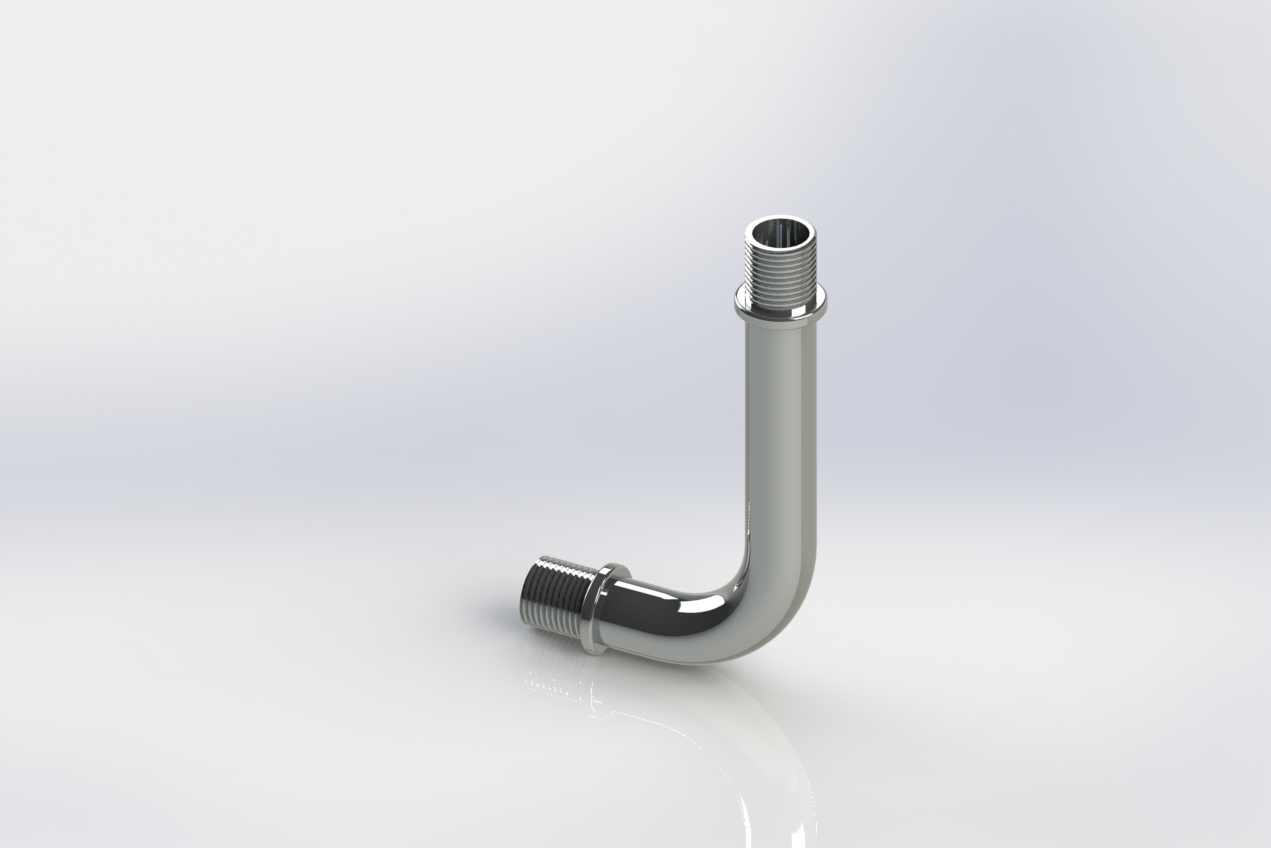

　　在流体输送、小型气动回路、仪器仪表内部管路搭建场景中，带法兰的黄铜管是兼顾密封可靠性与安装便捷性的常用连接件，这类构件的设计需要同时匹配管路通径要求、安装空间边界以及长期使用的耐蚀性能，不能仅按照通用管路参数直接套用。这款带法兰的黄铜管采用M10x1的细牙螺纹接口，细牙螺纹的螺距更小，螺纹配合的自锁性更强，在存在小幅振动的仪器内部管路中，能有效降低螺纹松脱的概率，同时细牙螺纹的牙型高度更低，管壁在加工螺纹后的剩余有效厚度更均匀，不会因为螺纹加工导致管壁局部强度骤降，适配低压流体、润滑油脂输送的工况需求。法兰端的尺寸设定为73x43x10，这个尺寸并非随意设定，首先法兰厚度10mm的取值，是考虑到黄铜材质的屈服强度，

　　在螺栓锁紧时法兰面不会因为压应力过大产生塑性变形，保证密封面的平面度长期稳定；73mm与43mm的法兰轮廓尺寸，匹配常见的小型阀组、仪表壳体的安装孔位间距，安装时不需要额外加装转接板，能直接贴合安装面完成固定，减少管路系统的整体占用空间。从设计思路上看，这款黄铜管没有采用额外的焊接法兰结构，而是通过一体成型的方式加工法兰端，避免了黄铜焊接过程中容易出现的焊缝气孔、晶间腐蚀问题，一体结构的力学连续性更好，在管路受到侧向拉扯力时，法兰与管身的衔接位置不会出现应力集中断裂的情况。管身采用黄铜材质，本身具备优秀的耐大气腐蚀、耐水腐蚀性能，在常温工况下不需要额外做表面防腐处理，Crome镀层的添加进一步提升了管身表面的耐磨性能，

　　在安装过程中使用扳手夹持管身时，不会轻易留下夹持划痕，同时镀层的存在让管身表面的粗糙度更低，流体在管内流动时的沿程阻力更小，也不容易在管壁残留介质杂质，降低管路堵塞的概率。实际应用中，这类带法兰黄铜管常被用在小型实验设备的气路连接、台式检测仪器的冷却回路、小型液压站的控制油路旁路中，法兰端的平面密封结构可以搭配紫铜垫片或者丁腈橡胶垫片，根据输送介质的类型选择对应的密封件，能实现无泄漏的管路连接；螺纹端则可以直接对接同规格的内螺纹接头、电磁阀接口或者传感器取压口，不需要额外的转接头，减少管路系统的潜在泄漏点。在安装边界上，设计时已经考虑了安装操作空间，法兰端的螺栓孔位置距离管身外壁预留了足够的扳手操作空间，

　　使用普通的开口扳手就能完成螺栓锁紧，不需要特制的窄幅扳手，降低现场安装的工具要求；管身的直线度公差控制在合理范围内，长距离管路排布时不会因为管身弯曲导致对接错位，螺纹端的同轴度与法兰端面的垂直度也做了对应公差约束，安装后螺纹不会出现偏斜，保证螺纹配合的有效啮合长度满足密封要求。不同于市面上常见的光面黄铜管，这款带法兰结构的黄铜管省去了用户自行焊接法兰、加工安装面的工序，拿到构件后可以直接完成装配，对于小批量设备组装的场景来说，能有效减少现场加工的工作量，也避免了自行加工带来的尺寸偏差、焊接缺陷等问题。在功能特性上，黄铜材质的导热性能优秀，用在冷却回路中时，还能起到一定的辅助散热作用，管内流过的冷却介质可以通过管壁向外散发部分热量，提升冷却回路的整体换热效率；同时黄铜材质无磁性，在有磁屏蔽要求的检测仪器内部使用时，不会干扰仪器的磁场检测精度，适配对材质磁性能有要求的特殊工况。设计过程中也规避了常见的管路设计缺陷，比如法兰与管身衔接位置做了圆角过渡，而不是直角衔接，避免了直角位置的应力集中，在管路受到压力冲击时，衔接位置的应力分布更均匀，不会因为长期压力波动产生疲劳裂纹；螺纹收尾位置也做了退刀槽处理，螺纹拧入到安装位置后不会出现螺纹顶死的情况，保证端面密封能完全贴合，不会因为螺纹干涉导致密封面存在间隙。
