可拆卸式插销结构门铰链三维设计

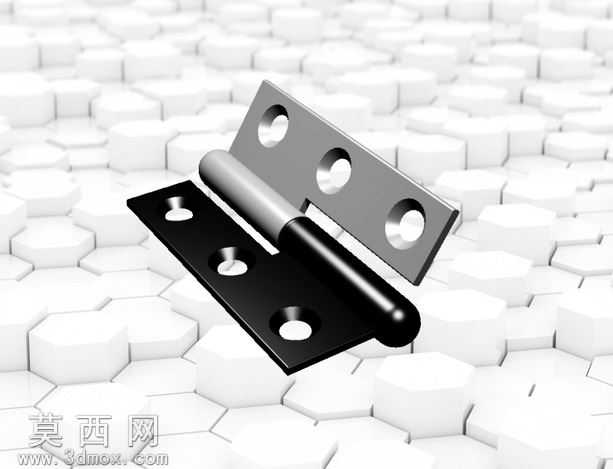

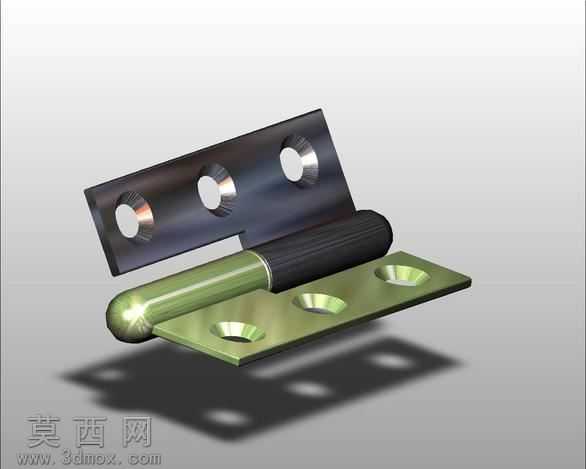

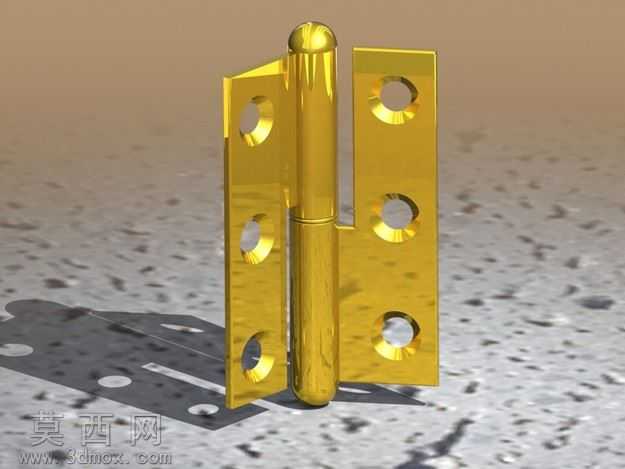

本款门铰链采用三维参数化建模方式完成整体设计，建模过程中严格遵循门窗五金件的通用安装尺寸规范，对每一处结构细节都做了精准的尺寸约束与几何校验，确保模型可直接对接生产加工的尺寸要求。模型整体分为固定页片与活动插销两个核心组成部分，固定页片采用长条形板式结构，沿页片长度方向等距排布三个沉头安装孔，孔位做了沉台深度的精准设计，可保证安装后螺丝端面与页片表面齐平，避免突出的螺丝头刮蹭门体或影响铰链转动；活动插销部分采用一体式轴杆结构，轴杆底部做了圆头收边处理，既可以在装配时起到导向作用，也能避免尖锐边角带来的安装划伤风险，轴杆与固定页片的轴套部分采用间隙配合的尺寸设计，既保证转动过程顺滑无卡滞，又将配合间隙控制在合理范围内，避免门体安装后出现晃动旷量。材质渲染阶段，针对铰链的金属使用场景做了写实的材质表现，整体赋予拉丝不锈钢材质属性，调整了金属粗糙度与反射参数，还原不锈钢五金件细腻的拉丝纹理与柔和的金属反光效果，同时对页片边缘做了微小的倒角处理渲染，避免直角边缘的生硬感，还原真实五金冲压件的工艺特征。结构设计上采用了可脱卸的插销式结构，区别于传统一体式铆接铰链，该结构在安装时可以先将带轴套的页片固定在门框上，带轴杆的页片固定在门体上，直接对准轴套插入即可完成门体与门框的装配，无需额外的连接销轴安装工序，后期如果需要拆卸门体，只需将门体向上抬起即可分离，无需拧动全部安装螺丝，大幅降低了门窗安装与后期维护的操作难度。建模过程中对铰链的转动行程做了运动仿真校验，确认轴杆与页片之间不存在转动干涉，可实现常规门体所需的转动角度需求，同时对页片的受力结构做了加厚处理，保证铰链具备足够的承重能力，适配常规室内门、柜体门的承重使用需求。整个模型的结构拆分清晰，各零件的建模逻辑符合五金冲压、机加工的实际生产工艺，没有出现违背加工可行性的异形结构，既可以作为门窗设计的配套五金件调用，也可以作为同类铰链产品结构优化的设计参考。
