揽胜极光Evoque侧后视镜结构设计

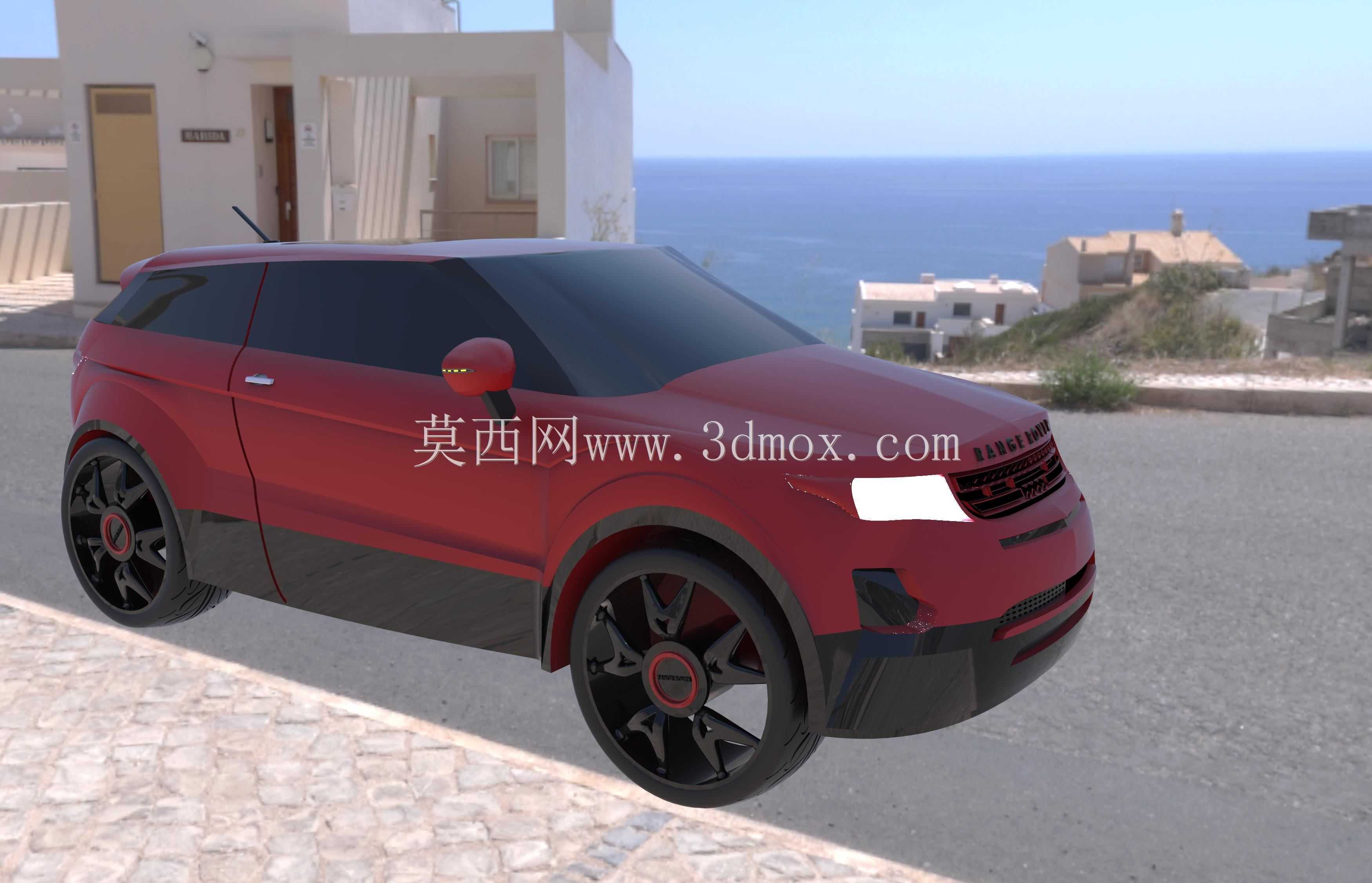

　　做汽车外饰结构设计快八年，经手的后视镜项目不下十个，这次做揽胜极光Evoque的侧后视镜结构，最先要卡的就是整车外饰的型面边界——极光本身走的是紧凑运动SUV的路线，轮拱上方的肩线外凸幅度比常规城市SUV大12mm左右，后视镜的安装基座不能直接照搬同平台其他车型的通用件，得顺着A柱下方的三角窗安装面做倾角适配。

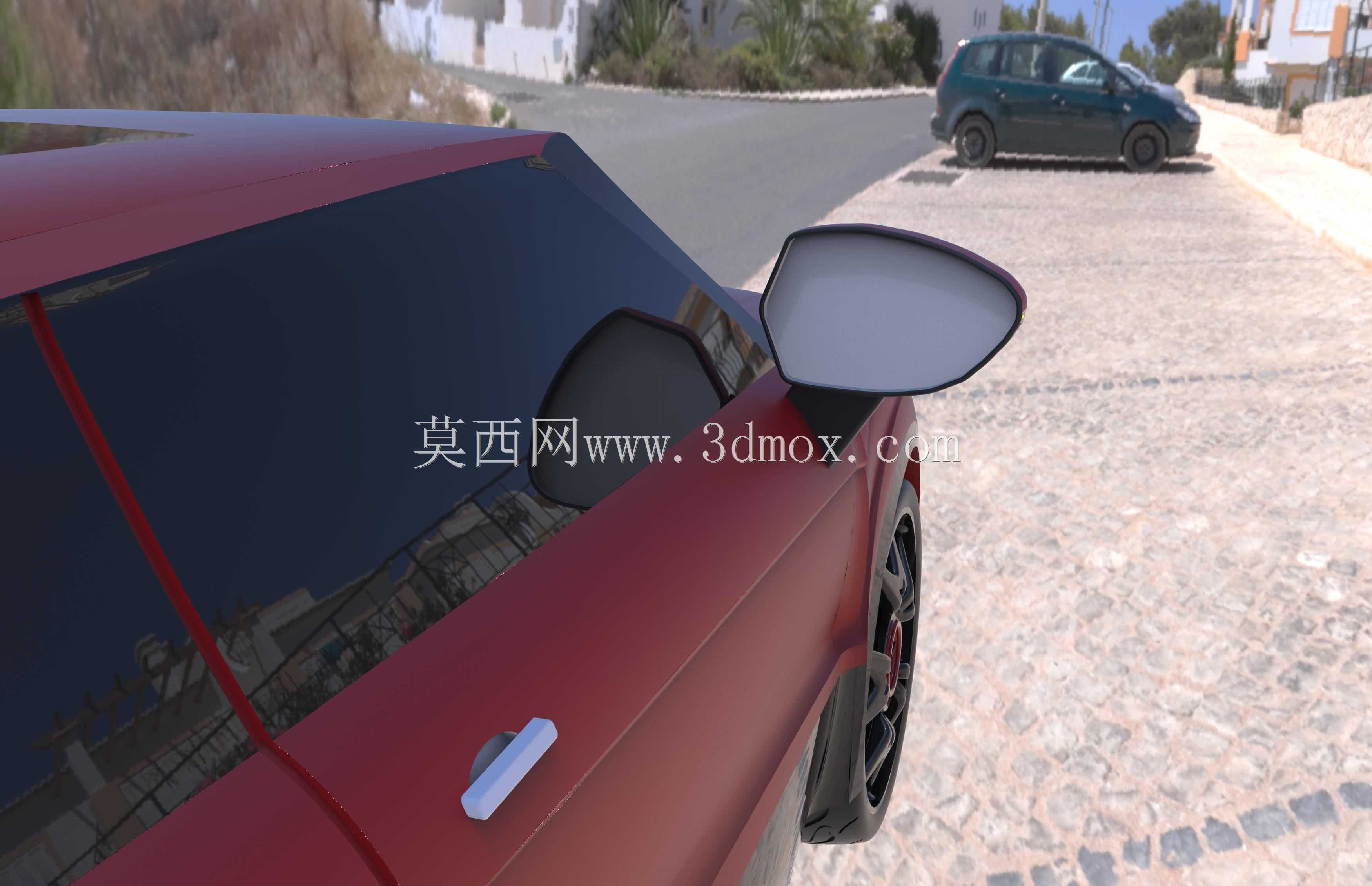

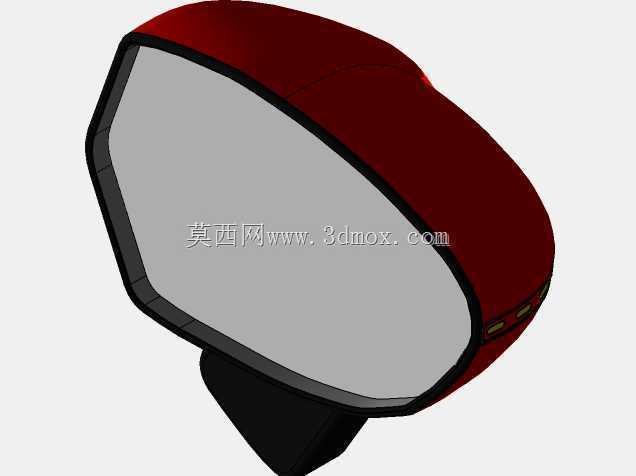

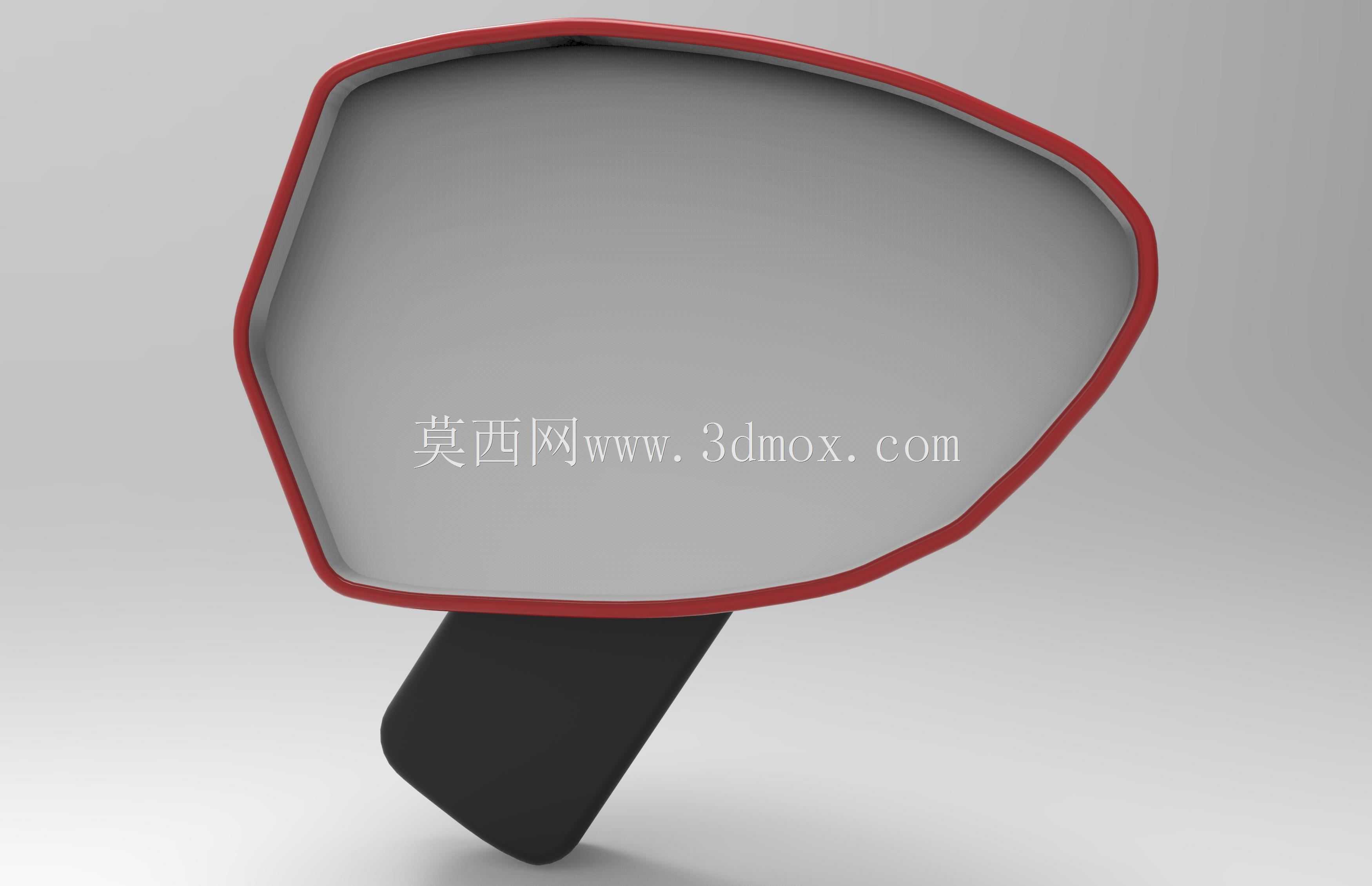

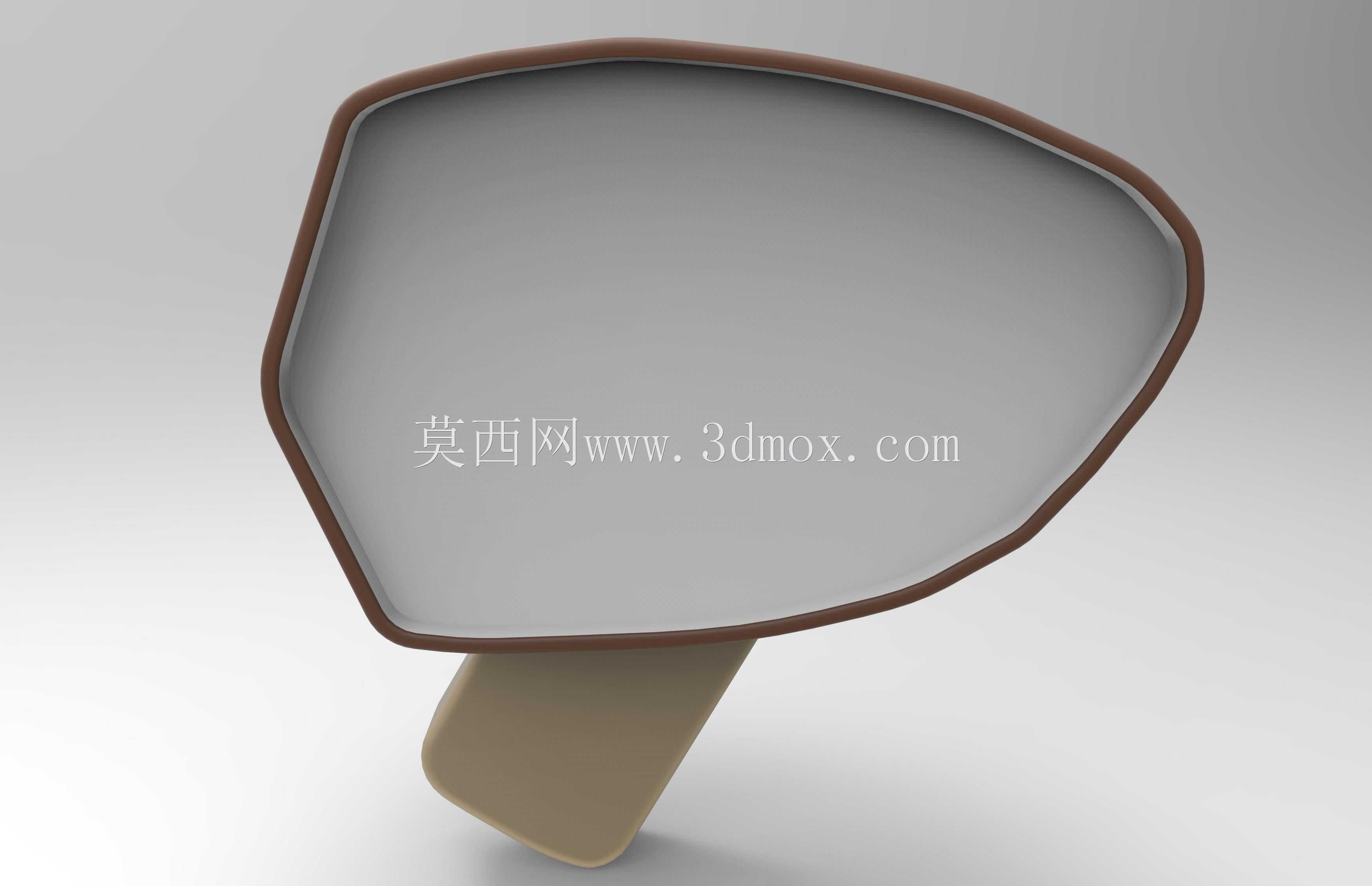

　　先讲实际装车的应用场景，这个后视镜是给左舵车型做的外饰件，日常行车要覆盖的视野范围必须满足GB15084的强制要求：驾驶员侧外后视镜要能看清车身左侧至少4m宽、20m远的路面区域，同时要规避A柱的视野遮挡，所以镜面的曲率做了双曲率分区，靠外侧三分之一的区域曲率半径更小，用来扩大高速变道时的侧后方视野，内侧三分之二是常规曲率，保证距离判断的准确性，不会出现曲率过大导致的距离误判。

　　功能特性上，这个结构预留了电动调节、电加热的安装位，镜壳内部的走线槽是顺着基座转轴的中心走的，避免调节镜面角度的时候线束被拉扯磨损；镜壳和基座之间的密封间隙控制在1.2mm，用三元乙丙橡胶密封条做填充，既能挡住行车过程中的泥水、灰尘进入镜壳内部腐蚀调节电机，也能在高速行驶的时候减少缝隙处的风噪，之前做某款家用轿车的后视镜时，就是因为密封间隙留到了2mm，120km/h时速下风噪比目标值高了3分贝，后来反复调整密封条压缩量才解决，这次做结构的时候直接把这个经验值用上，省了后期NVH调试的不少功夫。

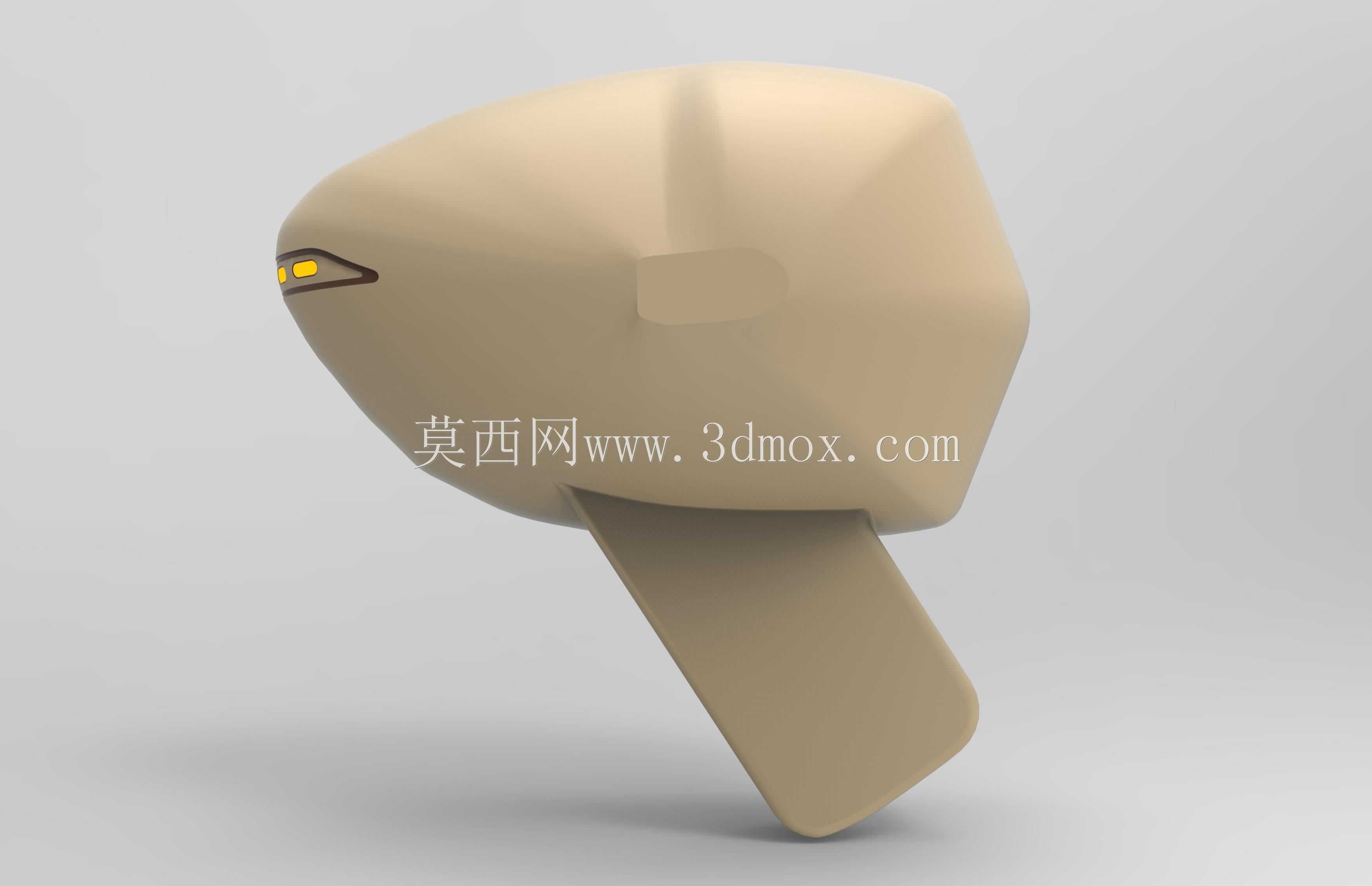

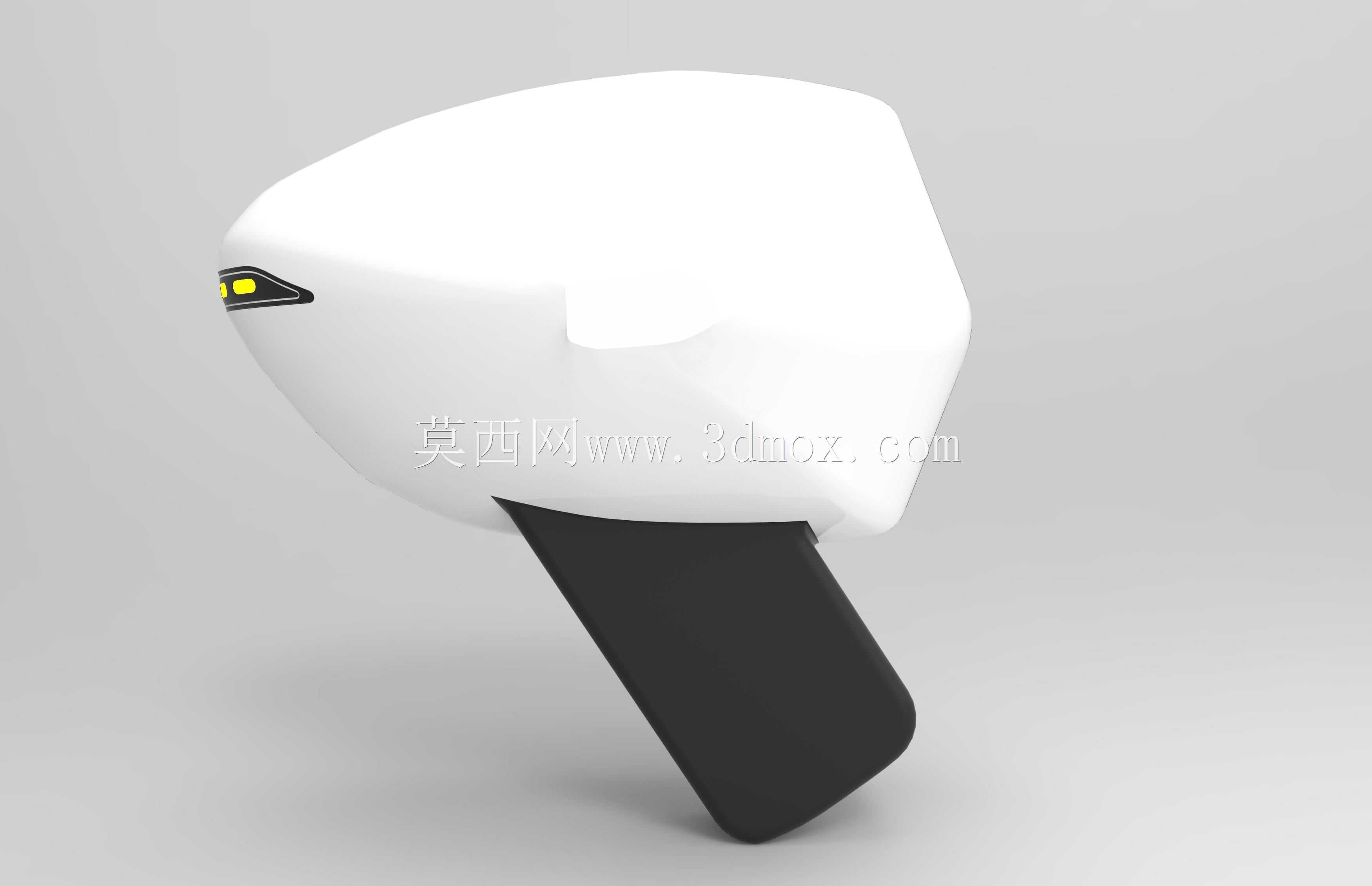

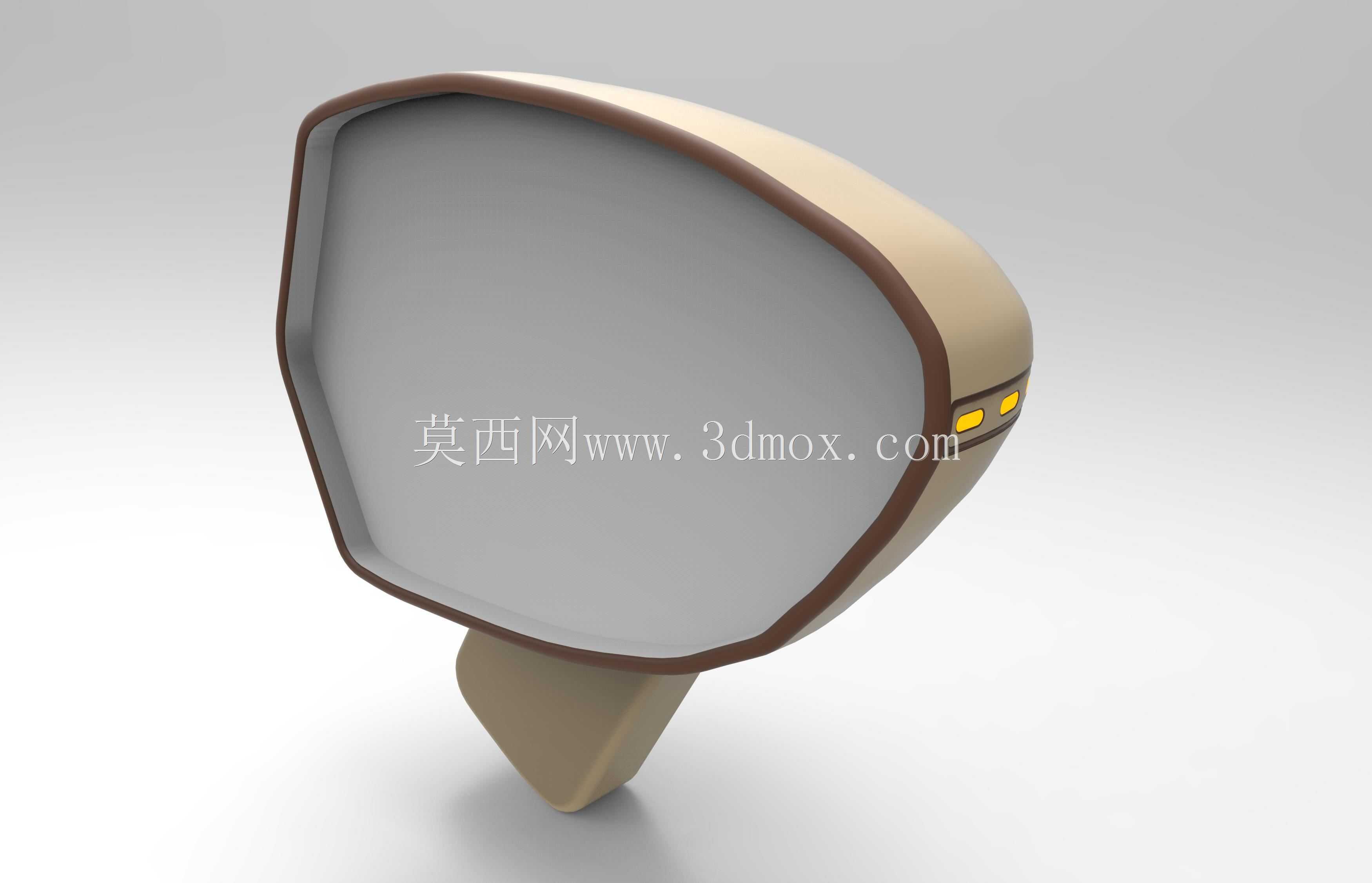

　　设计思路上，镜壳的外轮廓不是规则的几何形状，顺着整车的流体力学型面做了切角处理，上边缘的导风角往车身后方倾斜3度，能把行车时撞向镜壳的气流往侧窗上方导，减少侧窗区域的紊流，雨天的时候能减少雨滴在侧窗上的附着，提升雨天行车的视野清晰度；镜壳的边缘做了R3的圆角过渡，既满足行人碰撞保护的法规要求——车辆和行人发生碰撞时，外凸的零部件不能有尖锐棱角造成额外伤害，也能降低风阻系数，别小看这几毫米的圆角，整个后视镜贡献的风阻占整车风阻的2%左右，边缘做顺了能把这部分风阻降下来0.003，对于追求能耗表现的车型来说这点优化很有必要。

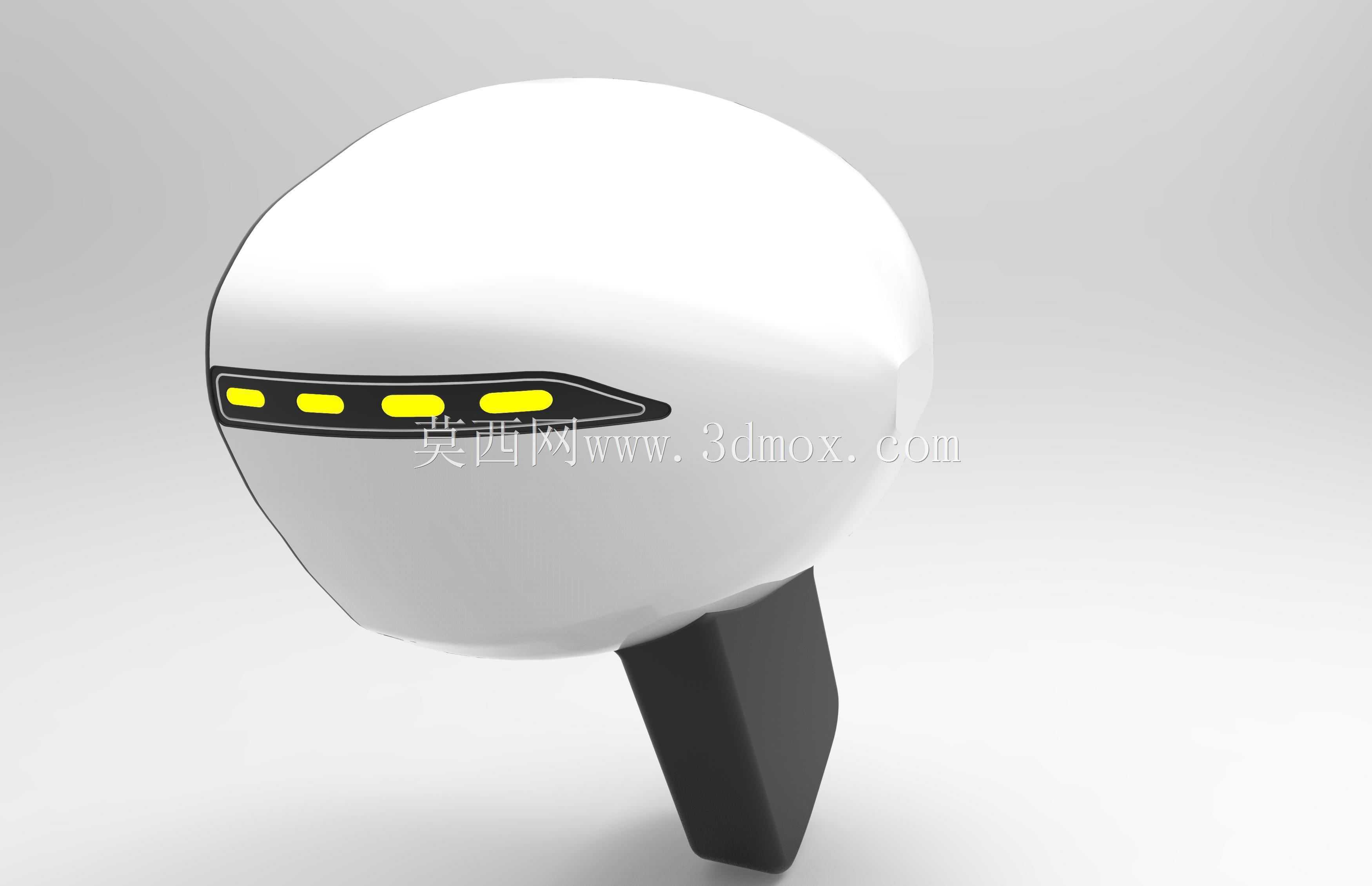

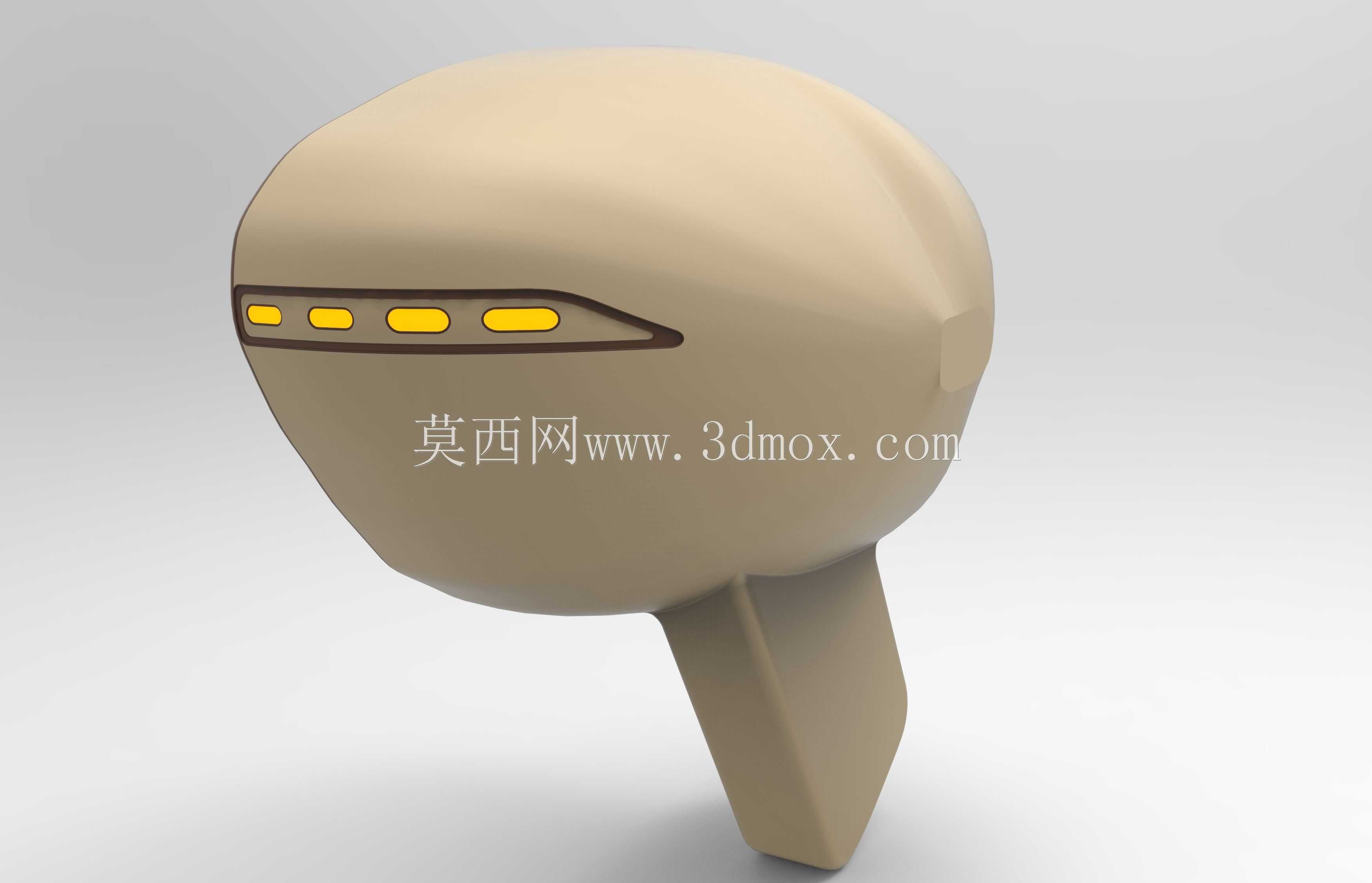

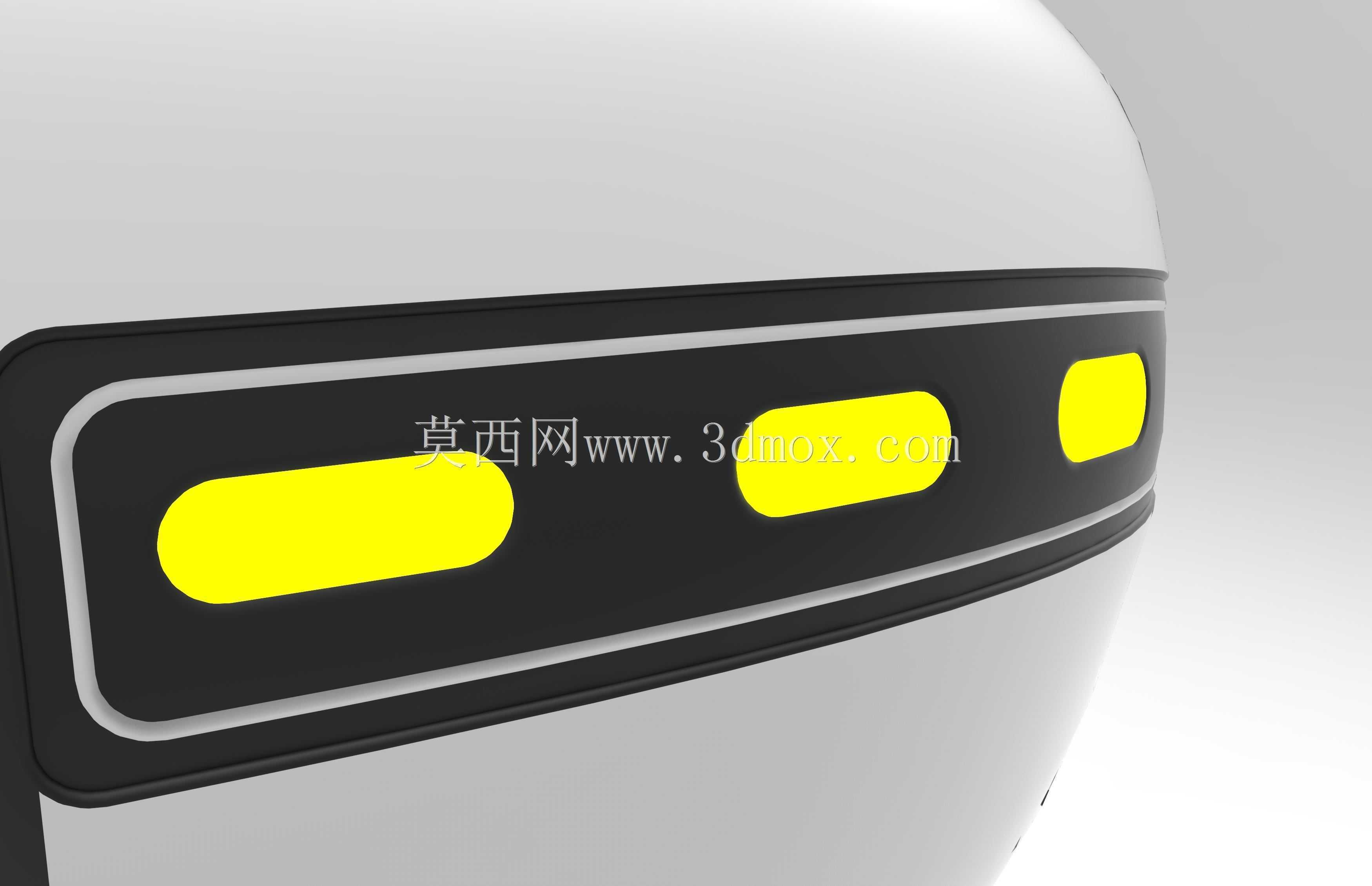

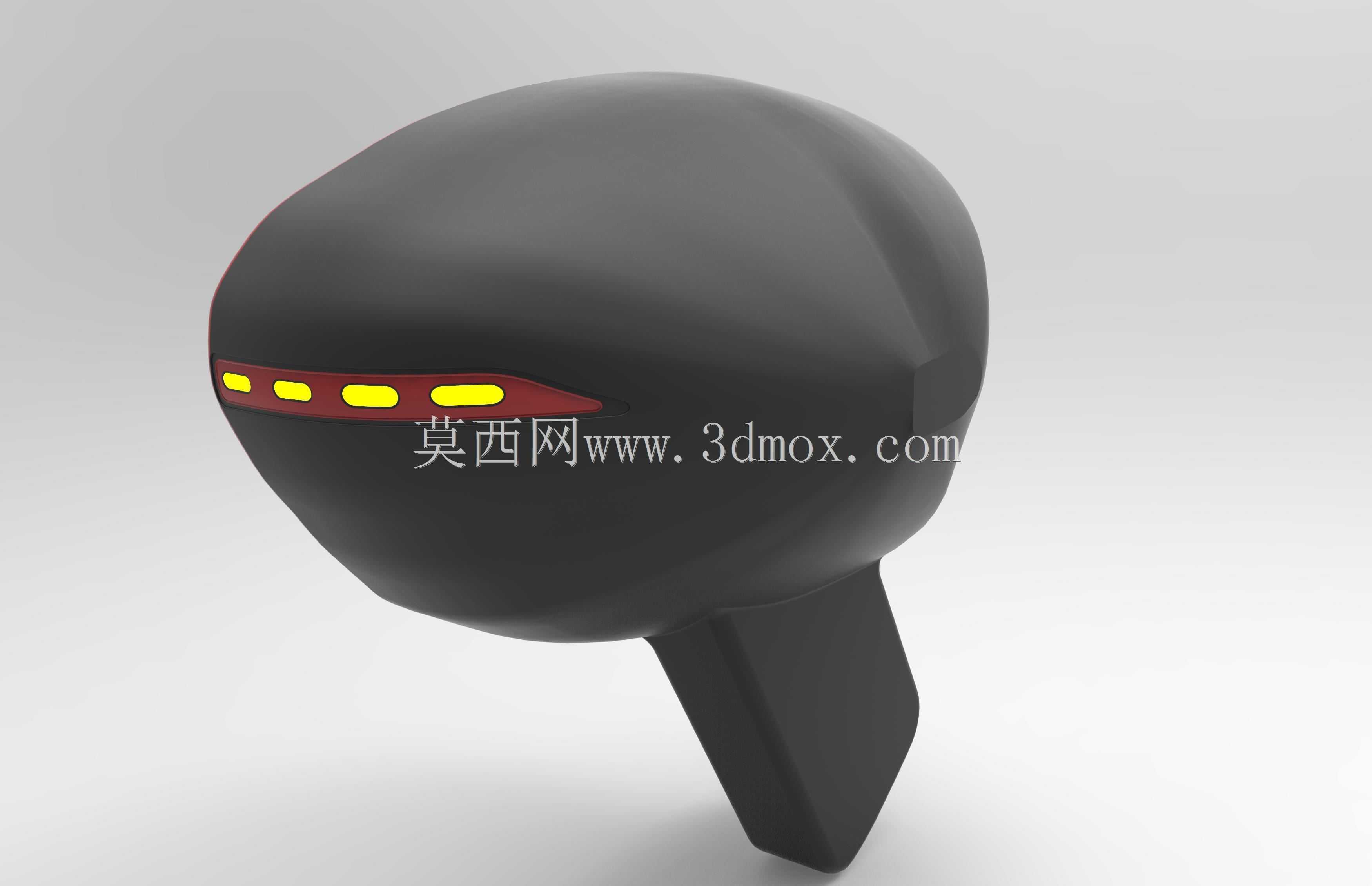

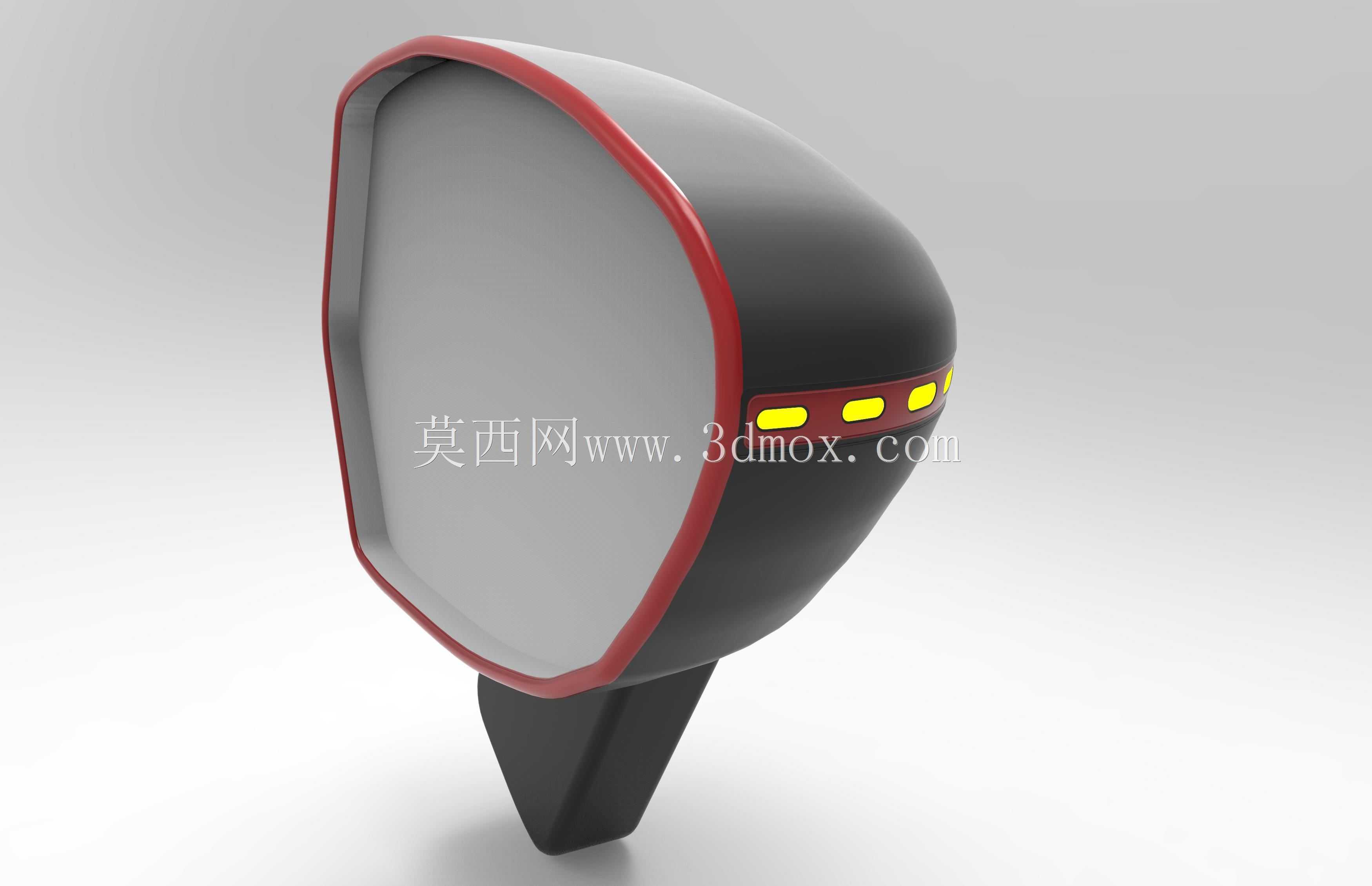

　　安装边界这块，基座的三个安装点呈三角形分布在A柱下方的钣金安装面上，安装孔的位置度公差控制在±0.2mm，保证装车之后后视镜和车门、A柱的面差均匀，间隙控制在1.5±0.5mm，和相邻的车门饰条、三角窗饰板的断差控制在0.8mm以内，避免出现装配之后高低不平的情况；镜壳内部预留了转向灯的安装位，转向灯的透光面角度调整到从车辆侧方、侧后方45度范围内都能清晰看到灯光信号，满足灯光法规的可视角度要求；镜面背后的加热片功率设定在12W，环境温度零下5度的时候，能在3分钟内把镜面上的霜层融化干净，保证低温环境下的视野清晰。

　　还有个容易被忽略的细节，就是后视镜的折叠功能，转轴的阻尼力矩设定在8-12N·m，手动折叠的时候不会太松垮导致行车时后视镜晃动，也不会太紧要费很大力气才能掰动；电动折叠的行程做了机械限位，折叠到位之后镜壳和车门饰板的间隙留了5mm，避免折叠过程中刮伤车门漆面。整个镜壳的材料选用耐候ABS加PC共混料，表面做哑光黑处理，既耐紫外线老化，长期暴晒不会出现变色发脆的问题，也不会因为镜面反光影响驾驶员的视线。
