异形多孔安装定位金属连接垫片

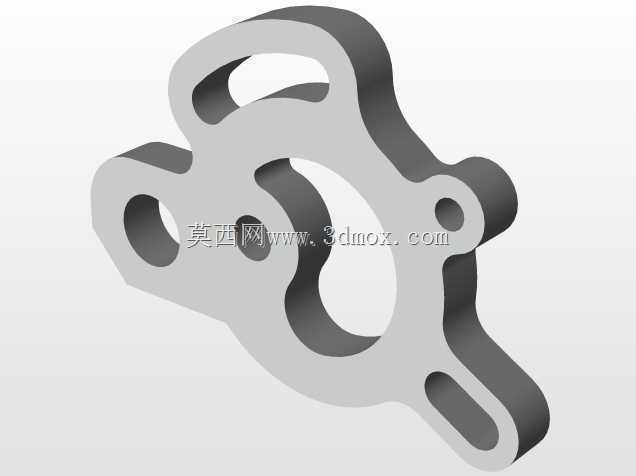

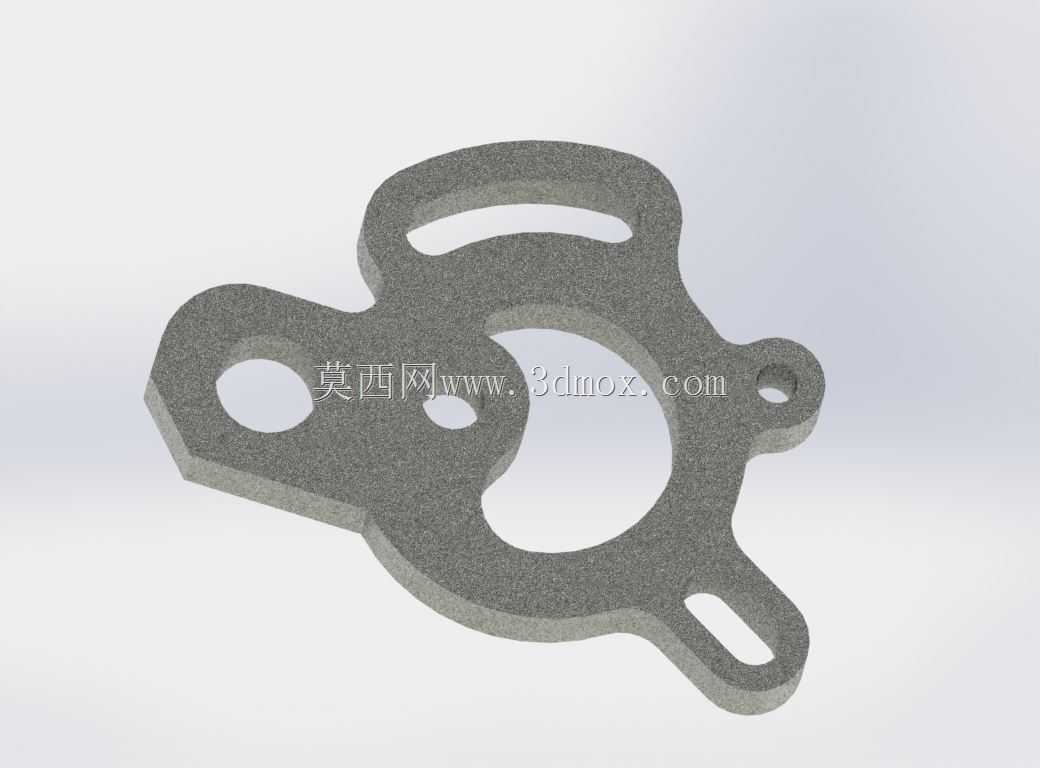

　　这类异形多孔垫片在小型动力组件、便携机电设备的装配环节中承担着核心的定位与载荷分散作用，不同于标准圆形平垫的通用适配属性，该零件的轮廓完全贴合配套组件的安装基面，能在紧凑的装配空间内完成多部件的位置锁定，避免相邻组件在设备运行振动过程中出现相对位移。从结构设计逻辑来看，零件中部的大尺寸镂空区域是为了避让配套的回转类核心部件，比如小型电机的输出轴端、气动元件的阀芯伸出段，保证核心运动部件的运行空间不受干涉，同时尽可能削减零件自身重量，降低整体装配结构的冗余载荷。零件上分布的不同规格孔位各有明确功能：两个长条形腰型孔主要用于适配安装时的位置微调，允许装配过程中在孔位长度范围内调整零件的固定位置，抵消相邻部件的加工公差累积，

　　降低对配合零件的加工精度要求；三个不同直径的圆形通孔分别对应不同规格的紧固件，其中两个直径偏小的孔位用于穿装定位销，完成零件与基座的初始位置校准，剩余直径稍大的孔位用于穿装锁紧螺栓，提供足够的锁紧压紧力，保证连接可靠性。零件的外轮廓没有多余的突出结构，所有边角都做了小圆弧过渡处理，一方面是为了避免冲压加工过程中出现应力集中导致的零件开裂，另一方面也能防止装配过程中尖锐边角划伤操作人员或相邻零件的绝缘防护层。在实际装配场景中，该垫片通常被夹装在动力部件与安装基座之间，既可以填补两个配合面之间的微观不平度，提升连接的紧密性，也能分散螺栓锁紧时的局部压应力，避免质地偏软的基座材料被螺栓压溃出现凹陷。设计这类零件时，

　　首先要完成配套组件的装配空间扫掠分析，确认零件在整个运动行程内不会与周边部件发生碰撞，所有孔位的位置度公差需要结合紧固件的直径做匹配设计，腰型孔的长度方向要与装配调整的方向完全一致，避免出现调整方向与孔位走向错位导致无法补偿公差的问题。零件的厚度选择需要结合承载的预紧力与振动幅值确定，厚度过薄会导致压紧后容易出现形变，无法长期维持锁紧力，厚度过大则会占用过多装配空间，导致相邻部件的轴向配合尺寸出现偏差。从安装边界来看，零件的最大外轮廓尺寸需要完全落在基座的安装支撑面范围内，所有安装孔的中心距需要与基座上的螺纹孔、定位销孔位置完全对应，零件装配完成后，中部镂空区域的边缘与内部回转部件的径向间隙需要控制在合理范围，

　　既不能间隙过小导致运行中出现摩擦剐蹭，也不能间隙过大导致无法起到径向限位的作用。这类零件的加工通常采用精密冲压工艺一次成型，成型后需要做去毛刺处理，保证所有孔位与边缘的光滑度，避免残留的金属碎屑掉入设备内部造成运动部件卡滞。在户外使用的便携设备中，这类垫片还会额外做表面防锈处理，提升潮湿环境下的使用寿命，避免长期使用后出现锈蚀导致的拆卸困难。
