多管路集成式金属连接固定支架结构

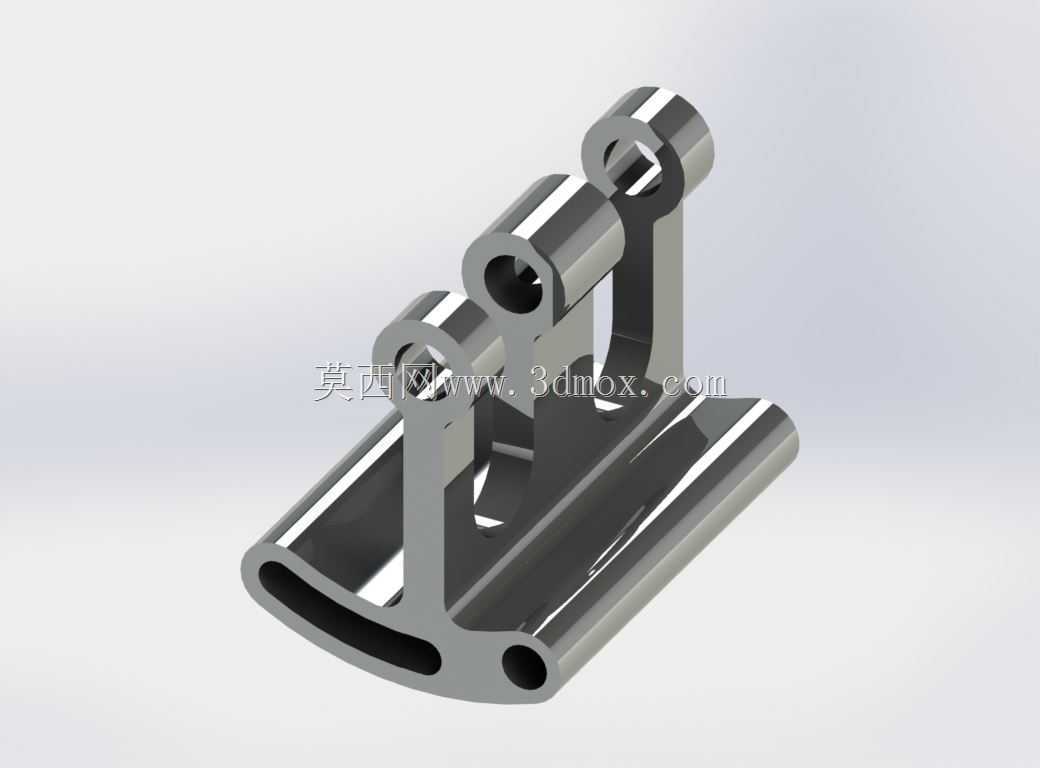

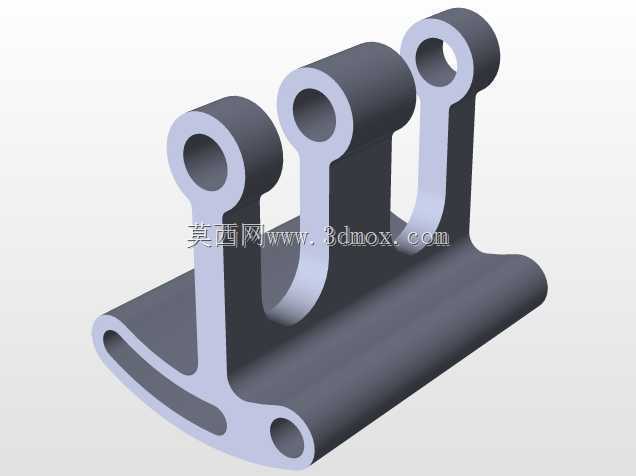

　　这类多管路集成固定支架，常应用在液压动力单元、气动控制系统、小型流体输送设备的管线排布场景中，核心作用是将多根平行或交错布设的硬质管路、柔性油管进行位置约束，避免设备运行过程中管路受振动影响产生位移、摩擦破损，同时规整管线排布走向，减少管路弯折应力集中的问题，提升整套流体回路的运行稳定性。从结构设计来看，支架主体采用一体化成型思路，底部设置带弧形内槽的支撑基座，弧形槽的曲率与配套布设的主管路外径完全匹配，能实现与主管路外壁的大面积贴合，既可以通过抱箍、焊接等方式与主管路固定，也能依托弧形槽的限位作用，在无额外紧固件的情况下实现初步定位，降低安装时的对位难度。支架上部设置三个同轴排布的带孔凸耳，凸耳内孔为精加工光孔，可穿装定位销轴、

　　紧固螺栓，用来固定次级管路、传感器安装座或者小型阀组的安装板，三个凸耳的间距经过精准计算，刚好匹配常规小型液压阀组的安装孔距，同时凸耳与底部基座之间设置了三角形加强筋结构，筋板厚度与主体壁厚保持一致，既不会额外增加过多结构重量，又能大幅提升凸耳部位的抗侧向载荷能力，避免在阀组安装、管路受冲击时出现凸耳断裂、变形的问题。支架侧部延伸出的斜向支撑臂，末端同样设置了贯通光孔，这个位置主要用来固定管线的防脱卡扣、或者布设信号线缆的走线槽，实现流体管路与控制线缆的分层布设，避免油液渗漏时污染线缆绝缘层，也能减少线缆与管路之间的摩擦干扰。从安装边界来看，支架底部弧形基座的轴向长度，需要满足与主管路至少30毫米的贴合长度，保证固定后的接触强度，

　　上部三个凸耳的同轴度公差控制在0.1毫米以内，避免穿装销轴时出现卡滞，斜向支撑臂的末端孔位与上部凸耳孔位的中心距，预留了至少15毫米的操作空间，方便扳手等工具进行紧固件的锁紧操作。在实际选型应用时，需要注意支架的材质适配性，常规工况下采用碳钢镀锌处理即可满足防锈、强度要求，若应用在腐蚀环境、食品级流体场景中，则需要更换为304不锈钢材质，同时调整壁厚尺寸来匹配强度需求。这类集成式支架相比传统的多个独立管夹固定方案，能减少至少60%的安装点位，降低设备整体的装配工时，同时一体化的结构也减少了零散紧固件松动的风险，在小型工程机械、自动化生产线的流体回路改造、小型实验台架搭建场景中都有很高的适配性。设计这类支架时，

　　需要提前确认所有布设管路的外径、阀组的安装尺寸、设备运行时的振动频率，通过有限元分析校核支架在最大冲击载荷下的形变量，保证形变量不超过0.05毫米，避免影响上部阀组的动作精度，同时所有棱角位置都做了R2以上的圆角处理，避免安装、维护时划伤操作人员或者管线外壁，内孔与销轴的配合间隙控制在0.02到0.05毫米之间，既保证安装顺畅，又不会出现过大的旷量导致管路晃动。
