六孔异形花键连接法兰盘结构设计

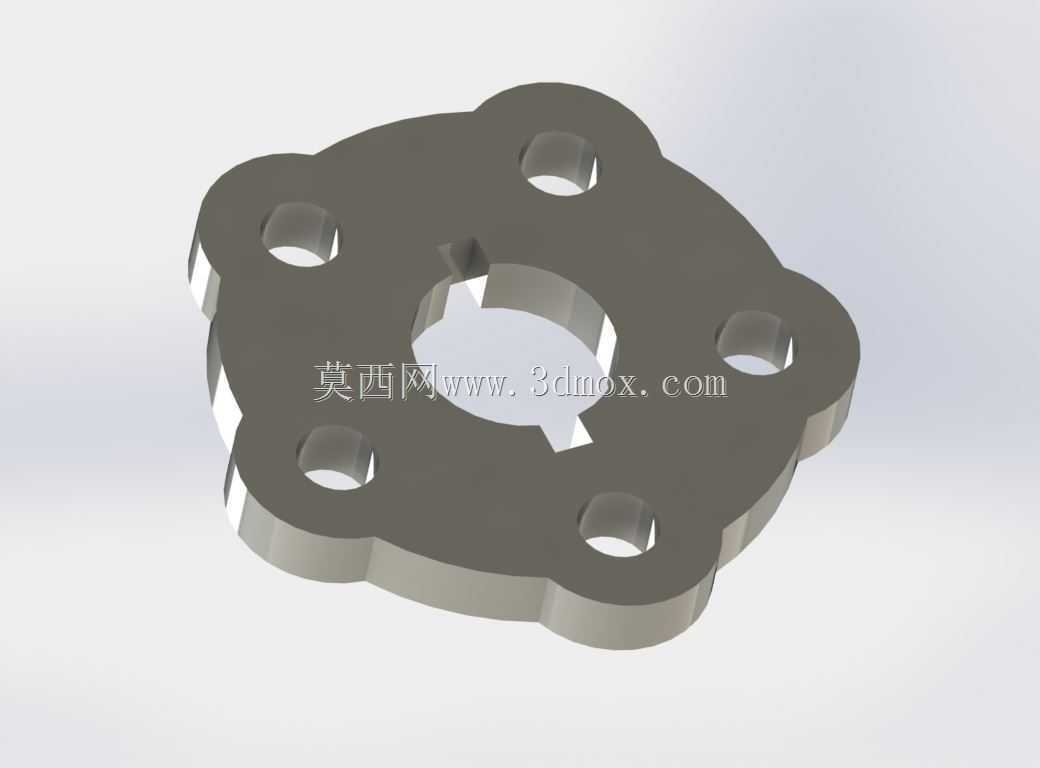

　　做传动结构设计的时候，经常会遇到安装空间受限、同时需要传递扭矩又要保证轴向定位精度的场景，这款异形法兰就是针对这类紧凑安装工况设计的连接件。不同于常规圆形法兰的整周外轮廓，这款法兰的外轮廓采用了六处圆弧凸台的异形结构，每处凸台中心对应设置一个安装通孔，六个安装孔沿法兰中心呈环形均匀分布，这种设计首先是压缩了法兰的整体外轮廓尺寸，在相邻两个安装孔之间的区域做了圆弧内凹处理，相比同规格六孔圆形法兰，整体占用的径向安装空间可以缩小15%左右，非常适合安装腔内壁有凸起干涉、或者周边布置有油路、线束的紧凑传动场景。法兰中心设置的是内花键通孔，花键齿侧采用了定心配合设计，相比平键连接的法兰，这种内花键结构可以传递更大的扭矩，

　　同时装配的时候不需要额外配做键槽，轴件插入后可以自动完成周向定心，装配同轴度更容易保证，适合伺服传动、精密主轴这类对传动回差有要求的连接部位。法兰的厚度方向做了等厚设计，两个端面都预留了精加工余量区域，安装的时候六个凸台的端面可以直接贴合安装基准面，不需要额外加工整周的贴合面，既减少了精加工的面积，又能保证每个安装螺栓的压紧面受力均匀，不会因为法兰面翘曲导致螺栓预紧力不一致。设计的时候首先要确认的是安装边界：六个安装孔的中心距需要和对接件的螺栓孔位完全匹配，凸台的外圆弧半径要小于安装腔的内避空间隙，保证装配的时候不会和腔体内壁发生刮蹭；中心内花键的参数要和对接轴的外花键完全适配，齿侧配合间隙控制在传动要求的公差范围内，

　　避免出现传动卡顿或者回差过大的问题。厚度方向的尺寸需要根据传递的额定扭矩核算，六个安装螺栓的预紧力总和要大于传动过程中产生的轴向分离力，同时法兰本体的剪切强度要满足峰值扭矩的载荷要求，避免出现法兰断裂或者螺栓被剪断的故障。实际应用中这类法兰常常用在小型伺服电机的输出端连接、精密减速器的输入端对接、或者自动化设备中短轴传动的部位，异形外轮廓的设计除了省空间之外，还能起到防呆的作用，装配的时候只有对应角度才能装入安装位，不会出现装反或者错位的问题，减少产线装配的出错概率。花键孔的入口端做了微小的倒角导向，轴件插入的时候不需要反复对位就能顺利滑入，提升装配效率。六个安装孔都采用了光孔设计，螺栓穿过之后可以在背面直接用螺母锁紧，

　　也可以根据安装需求在孔位周边压装衬套，适配不同规格的连接螺栓。法兰的两个端面和安装孔的垂直度公差控制在合理范围内，保证装配之后法兰和轴的垂直度符合要求，避免高速转动的时候出现偏摆振动。相比常规的圆形法兰，这种异形结构在满足连接强度、传动精度要求的前提下，有效降低了零件的整体重量，减少了材料消耗，对于批量应用的设备来说，长期下来可以节省不少的物料成本。设计建模的时候需要注意外轮廓的圆弧过渡要顺滑，相邻凸台之间的内凹圆弧不能出现应力集中的尖角，避免长期受交变载荷的时候出现裂纹；内花键的齿根部位也要做圆角处理，提升花键的疲劳强度。安装的时候需要注意六个螺栓要按照对角顺序逐步拧紧，保证每个螺栓的预紧力均匀，避免法兰因为受力不均出现翘曲，影响传动精度。
