带键槽侧开口法兰式环形连接座

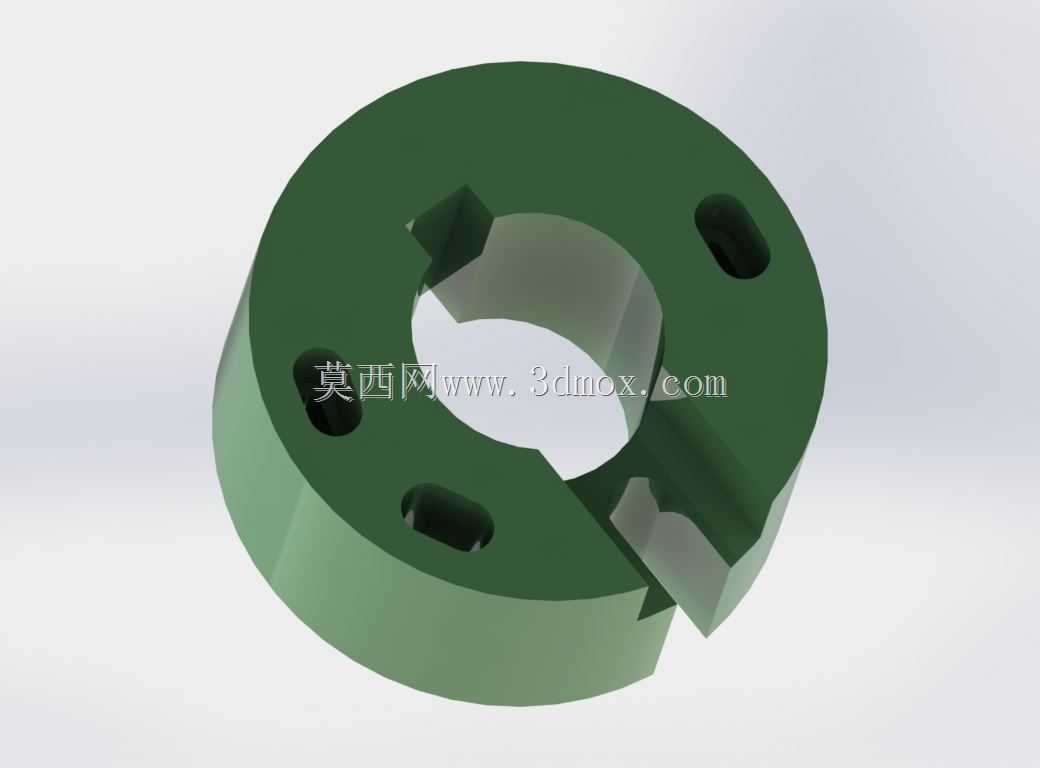

　　这类带侧开口与键槽的环形连接座，常应用在中小型传动设备的轴端锁紧、扭矩传递环节，比如轻工输送线的辊筒轴端固定、小型包装设备的传动轮定位、自动化分拣线的从动轮安装场景中，替代传统整体式轴套，解决现场拆装无需沿轴端长距离滑移的痛点，尤其适合轴上已有多个预装零件、无法从轴端拆装紧固件的检修工况。从结构设计逻辑来看，主体采用环形法兰基体，中心通孔为轴配合面，内壁开设的贯通式键槽，是为了与轴上的平键配合传递扭矩，避免连接座与轴之间出现周向打滑，键槽的宽度与深度按照常规平键配合公差设计，可适配标准GB/T1096平键，装配时无需额外修配键侧即可满足中等精度传动的扭矩传递需求。法兰端面上均匀分布的三个沉头安装孔，是用于穿装内六角圆柱头螺钉，

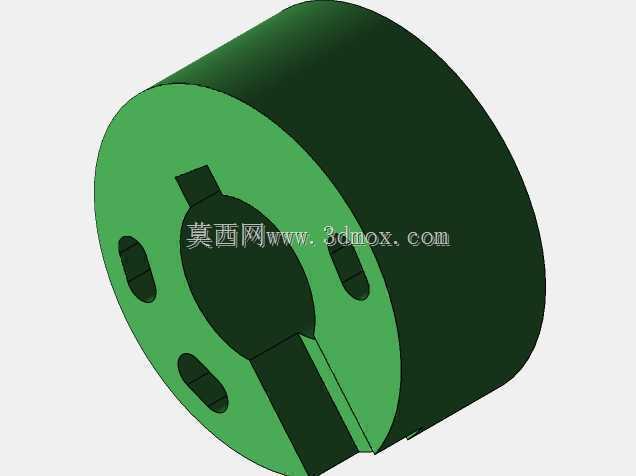

　　将连接座与外侧的传动轮、链轮或者带轮端面锁紧，沉孔的深度设计刚好容纳螺钉头部，保证安装后法兰端面无凸起，避免与相邻转动部件发生运动干涉。侧面开设的通槽是整个零件的核心功能结构，这个开口将环形基体断开为两个可微量形变的卡爪结构，当中心孔套装在轴上之后，通过锁紧开口处的紧固件（通常为横跨开口的内六角螺栓，图中开口处的缺口就是为螺栓让位的结构），可以让环形基体产生弹性收缩，抱紧轴的外圆表面，配合键槽的周向定位，同时实现周向扭矩传递与轴向位置固定，相比传统的紧定螺钉锁紧结构，这种抱紧式结构对轴表面的损伤更小，锁紧力更均匀，在频繁正反转的传动场景下不容易出现轴向窜动。从安装边界来看，这类零件的外径通常根据配套传动件的安装止口尺寸设计，

　　中心孔的公差带选取H7级别，与轴的h6公差形成间隙配合，方便装配时的套装，开口处的收缩量预留了0.2-0.5mm的弹性形变区间，既保证抱紧力足够，又不会因为收缩量过大导致基体出现塑性变形。法兰端面的平面度要求控制在0.02mm以内，保证与被连接件端面的贴合度，避免装配后出现偏斜导致的传动跳动。三个安装孔的位置度公差控制在φ0.1mm范围内，与被连接件的安装孔可实现无应力装配，不会因为孔位偏差导致螺钉受剪断裂。在实际选型应用中，需要注意中心孔与配合轴的尺寸匹配，键槽的位置要与轴上键槽对齐，安装时先将连接座套装到轴上的指定位置，对齐键槽装入平键，再将开口处的锁紧螺栓预紧，调整好轴向位置后，再穿装法兰端面的三个连接螺钉，

　　最后交叉拧紧开口锁紧螺栓与端面连接螺钉，保证各部位受力均匀。这类结构相比整体式轴套，最大的优势是检修更换时不需要拆卸轴端的其他部件，只需要松开开口螺栓和端面连接螺钉，就可以从轴的径向直接取下零件，大幅缩短设备停机检修的时间，在快换式工装、频繁调整工位的自动化设备中应用十分广泛。零件的材质通常选用45号钢经调质处理，表面做发黑防锈处理，兼顾强度与成本要求，在有耐腐蚀需求的场景下也可以更换为304不锈钢材质，不过不锈钢的弹性形变率略低于碳钢，设计时需要适当加大开口的宽度预留形变空间。
