异形叉型多孔连接支架结构设计

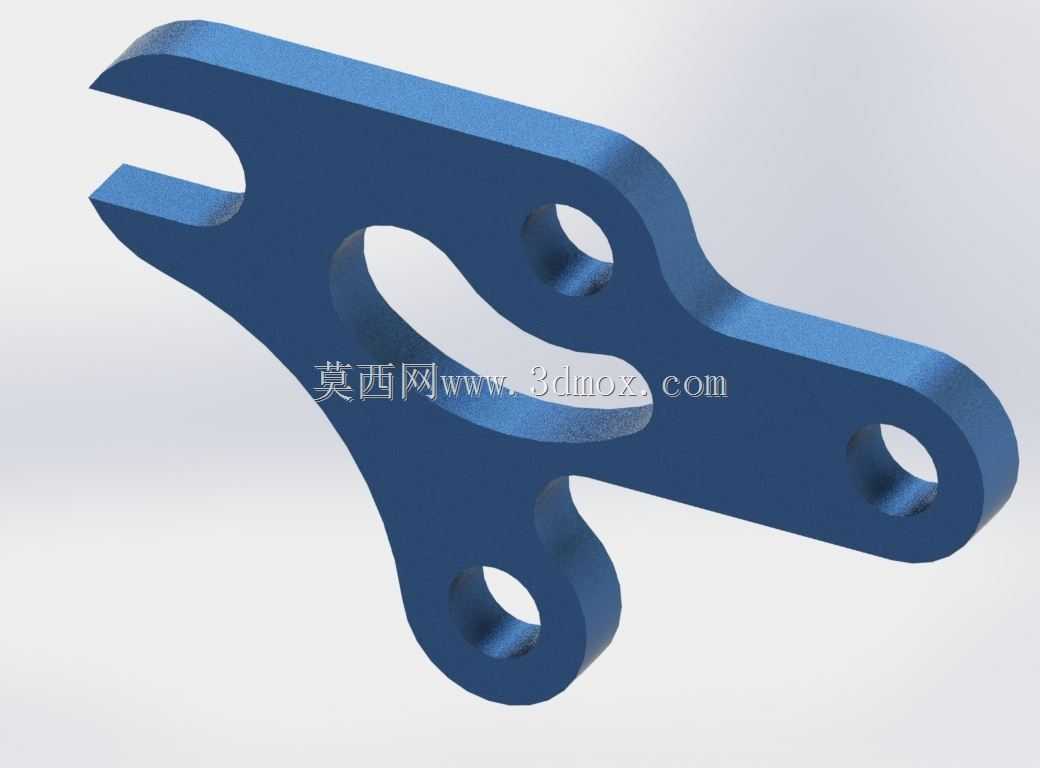

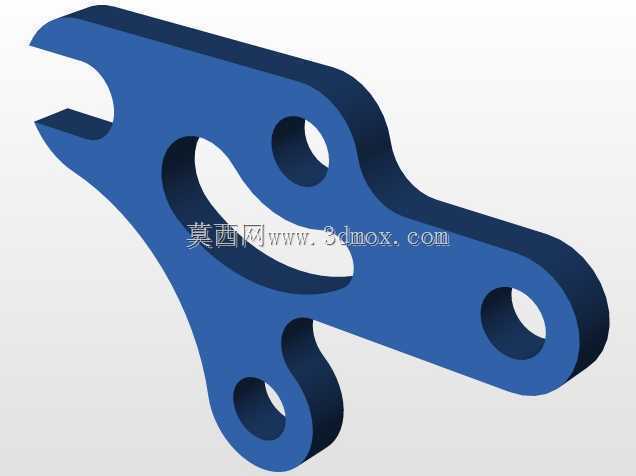

　　在非标自动化设备、小型动力传输机构以及轻工机械的装配场景中，这类异形叉型多孔连接支架的应用十分普遍，它承担着不同功能组件之间的动力传导、位置固定以及运动限位作用，是整套机构中保障装配精度与运行稳定性的关键小尺寸构件。从实际使用场景来看，这类支架常被用在需要实现多部件铰接联动的位置，比如小型包装设备的料仓摆臂连接位、自行车变速机构的传动连接点、小型农用机具的操纵杆联动部位，都能见到同结构类型零件的身影，它不需要承担大吨位的重载载荷，但对装配位置的公差配合、长期往复受力下的结构强度有明确要求。

　　设计这类零件时，首先要明确安装边界的约束条件：零件一端的叉型开口尺寸需要和对接的销轴直径做间隙配合，开口的两个平行面平面度公差要控制在0.05mm以内，避免装配后出现销轴卡滞、摆动旷量过大的问题；零件本体上分布的四个通孔，各自对应不同的装配对接件，其中靠近叉型端的两个孔位用于和固定基座铰接，另外两个远端孔位用于连接运动执行件，孔位之间的中心距公差需要严格匹配装配链路的尺寸链计算结果，一旦中心距偏差超过0.1mm，就会导致整套联动机构出现运动干涉、行程不足的问题。

　　从结构设计思路来看，零件本体采用了等厚板材铣削成型的方案，整体厚度根据实际受力需求选定，在非受力区域做了异形镂空处理，这一设计并非单纯为了减重，更重要的是减少零件整体的材料内应力，避免长期使用过程中出现应力集中导致的变形，同时镂空区域的圆弧过渡全部采用R3以上的圆角，杜绝锐角位置的应力开裂风险。零件的所有安装孔都做了0.2mm的孔口倒角，既可以去除机加工产生的毛刺，也能在装配销轴时起到导向作用，降低装配难度。叉型开口的端部做了15度的导向斜角，在现场装配不需要完全对位的情况下，就能快速卡入对接的销轴位置，提升设备组装的作业效率。

　　实际选型使用时，需要注意零件的安装平面要和对接件的贴合面完全贴合，不允许存在翘曲间隙，固定螺栓的拧紧力矩要控制在对应螺栓等级的推荐值范围内，避免力矩过大导致零件本体出现微变形，影响后续的运动精度。在往复摆动频次较高的使用场景下，这类支架的铰接孔位可以根据需求加装铜套或者自润滑轴承，降低孔壁的磨损速度，延长零件的整体使用寿命。零件的外形轮廓没有多余的突出结构，所有外边缘都做了R1的圆角处理，既可以避免安装调试过程中划伤操作人员，也不会和周边的其他运动部件产生剐蹭干涉。

　　从建模逻辑来看，绘制这类零件时优先采用草图驱动的特征建模方式，先在基准平面上绘制出完整的外形轮廓草图，标注好所有孔位的中心距、开口宽度、圆弧半径等关键尺寸，通过拉伸凸台生成基础实体后，再对孔口、边缘做倒角和圆角处理，最后添加镂空区域的切除特征，建模过程中要注意所有特征的草图完全约束，避免后续修改尺寸时出现特征报错的问题，同时要把关键的配合尺寸单独标注在工程图的醒目位置，方便加工环节的尺寸校验。这类零件虽然结构尺寸不大，但作为联动机构的中间连接构件，它的加工精度和结构强度直接影响整套设备的运行可靠性，设计过程中不能因为零件尺寸小就忽略公差配合和应力校核的环节，需要结合实际的受力情况做对应的强度验算，确保在额定载荷下零件的变形量在允许范围内。
