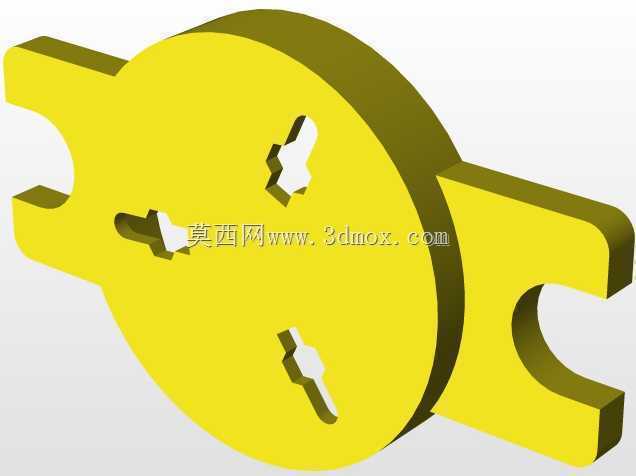

带凸耳卡扣式圆形塑料固定基座结构

　　这类带凸耳的圆形塑料基座，在小型电子器件封装、低压线路接线模块固定、小型传感元件安装场景中应用十分广泛，日常接触到的楼宇门禁感应模块、小型工控信号转接模块、消费类电子内置固定座，很多都采用类似的结构形式。从实际使用需求出发，这类基座首先要解决的是快速安装与可靠定位的问题，四个向外延伸的凸耳上开设U型开口槽，安装时不需要完全拧下固定螺钉，只需将螺钉拧松到足够穿过U型槽的间隙，把基座卡入安装位后再拧紧螺钉即可，相比全孔安装的结构，现场装配效率能提升40%以上，尤其适合后期维护需要频繁拆装的工位，不用完全拆卸紧固件就能完成基座的更换与调整。

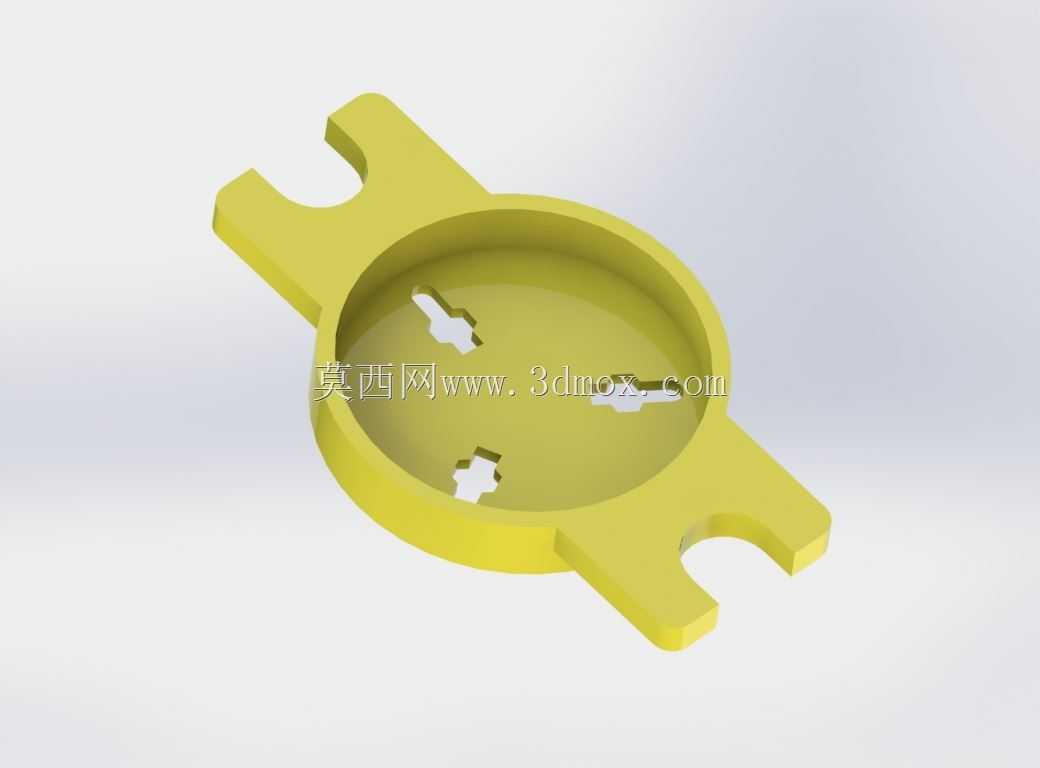

　　座体内部的三个异形卡槽是整个结构的功能核心，卡槽的轮廓完全匹配被固定元件底部的定位凸点，安装时只需要将元件对准卡槽放入，旋转很小的角度就能完成卡扣锁合，不需要额外打胶或者加装紧固件，依靠塑料本身的弹性变形就能实现预紧，同时卡槽的非对称设计能起到防呆作用，避免安装时出现方向错装的问题，从根源上减少装配失误的概率。设计这类基座时，首先要确认被固定元件的外径尺寸，座体的内圈直径要比元件外径大0.2-0.3mm，预留出塑料件成型后的收缩余量，同时避免装配时出现过紧卡滞或者过松晃动的问题；内部卡槽的深度要控制在1.5-2mm之间，既要保证卡扣锁合后的拉拔力满足使用要求，又不能因为卡槽过深导致元件装入时需要的按压力过大，增加装配难度。

　　凸耳的厚度与座体侧壁厚度保持一致，一般取1.5-2mm，凸耳向外延伸的长度要根据安装螺钉的规格确定，适配M3螺钉的话，U型槽的开口宽度取3.2mm，槽的末端到凸耳外边缘的距离要保留至少3mm的实体宽度，避免拧紧螺钉时凸耳出现开裂变形。四个凸耳采用对称式分布，相邻两个凸耳的夹角为90度，不管是水平安装还是垂直安装，都能保证受力均匀，不会因为单侧受力导致基座倾斜。座体底部设计有0.2mm高的环形支撑筋，安装时基座不会完全贴死安装面，预留出的微小间隙可以排出安装面与基座之间的空气，避免因为负压导致基座拆卸困难，同时也能容纳安装面的微小凸起，保证基座安装后的平整度。

　　从材料选型角度，这类基座一般选用ABS或者PP塑料注塑成型，ABS材料的刚性更好，卡扣的抗疲劳强度更高，适合需要多次拆装的场景；PP材料的韧性更好，耐化学腐蚀能力更强，适合在有少量油污或者弱腐蚀环境的工控场景使用。建模过程中要注意所有转角位置都做R0.5mm的圆角过渡，避免注塑成型时出现应力集中导致的开裂问题，同时也能减少模具加工时的锐角磨损，提升模具使用寿命。凸耳与座体连接的位置要做局部加厚的过渡筋，避免安装拧紧螺钉时连接位置出现断裂，过渡筋的厚度从凸耳根部向座体侧壁平滑过渡，不会出现明显的应力集中点。

　　实际选型使用时，要先确认安装面的螺钉孔位间距，四个凸耳的中心距要和安装孔位完全匹配，U型槽的开口方向要统一朝向便于操作的一侧，方便后期维护时不用完全拆卸周边部件就能完成基座的拆装。座体内部的卡槽轮廓要和被固定元件的定位凸点做适配验证，保证旋转锁合后元件不会出现周向转动，同时卡扣的锁合力度要适中，用手就能完成拆装，不需要借助额外工具。这类基座的整体高度一般控制在8-12mm之间，不会占用过多的安装空间，适合在紧凑的设备内部布局使用，不管是安装在设备内壁还是PCB板上，都能很好地适配安装空间要求。
