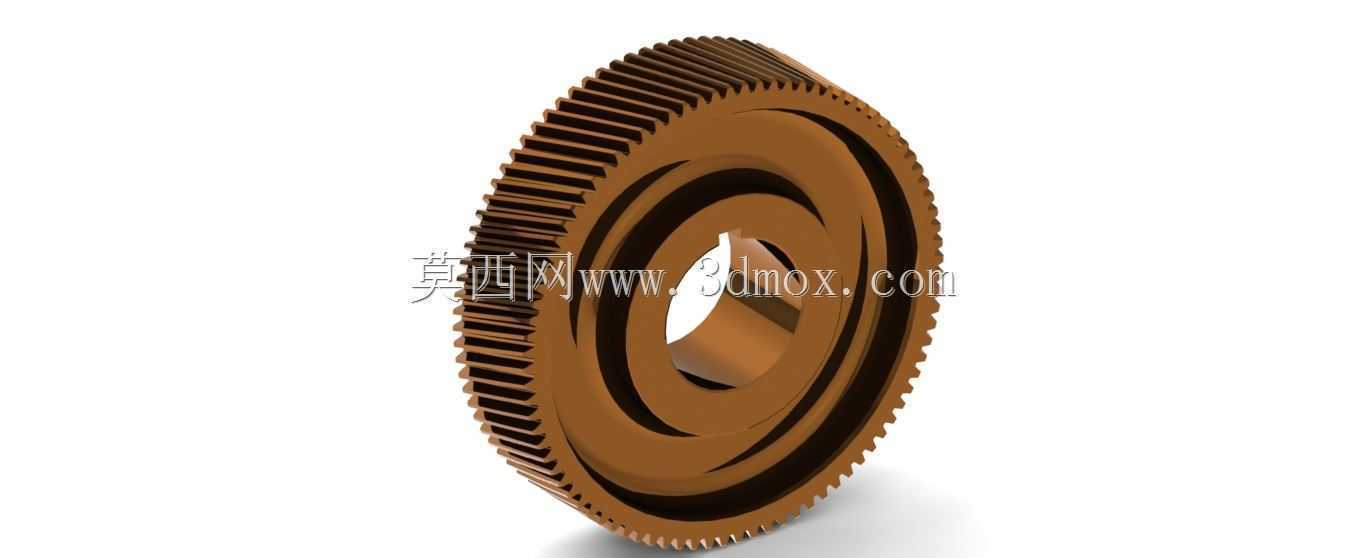

高精度铜质斜齿传动齿轮结构设计

　　这款斜齿圆柱齿轮的设计，最初是针对中低速重载传动工况下的平稳性需求展开的，在常规直齿轮传动的应用场景里，很多设备运维人员都会反馈直齿啮合时的冲击噪音问题，尤其是在转速超过800r/min的传动副中，直齿轮的轮齿是沿全齿宽同时进入啮合、同时退出，啮合刚度的突变会带来明显的振动，长期运行还会加速齿面的点蚀失效，因此在设计这款齿轮的时候，首先就选定了斜齿的齿向结构，让轮齿在啮合过程中是逐步接触、逐步脱离，把啮合冲击的峰值压到最低。从实际应用场景来看，这类铜质斜齿轮常被用在小型精密传动箱、仪表传动机构、轻工设备的进给传动单元里，铜材质本身的自润滑特性，能在少油或者间歇润滑的工况下降低齿面的磨损速率，相比钢制齿轮，铜齿轮运行时的啮合噪音更低，

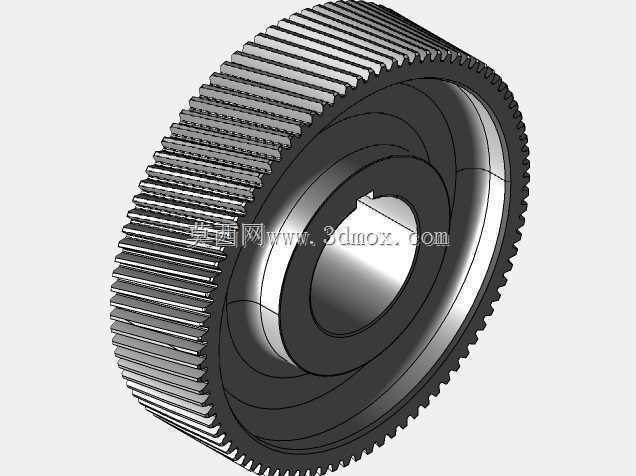

　　也不会出现齿面咬合粘焊的问题，很适合对传动平稳性、噪音控制有要求的民用轻工设备、小型自动化输送单元的传动环节。在结构设计的细节上，这款齿轮的内孔采用了台阶式安装定位结构，中间的通孔是核心的轴配合面，两侧的台阶端面是轴向定位的基准面，设计时特意把安装端面的平面度公差控制在0.02mm以内，避免齿轮安装到轴上之后出现端面跳动超标的问题，防止传动过程中出现轴向窜动带来的额外载荷。齿圈部分的轮齿采用了标准渐开线齿形，齿向的螺旋角经过反复校核，选定的角度既能保证足够的重合度，让同时参与啮合的轮齿数量保持在2-3个，分散单齿承受的载荷，又不会因为螺旋角过大带来过高的轴向分力，避免给两端的支撑轴承增加额外的轴向负载，适配常规深沟球轴承的承载能力，

　　不需要额外加装推力轴承就能满足使用要求，能有效压缩整个传动副的结构尺寸。从安装边界的尺寸控制来看，这款齿轮的齿顶圆、齿根圆、轮毂外径的尺寸比例是按照通用传动件的安装空间做的适配，轮毂的轴向宽度比齿宽略窄，既保证了和轴配合的接触长度足够传递额定扭矩，又不会因为轮毂过宽占用过多的轴向安装空间，能适配多数现有小型减速箱的腔体尺寸，不需要对原有设备的安装腔体做额外改造就能直接替换使用。在齿形参数的校核阶段，特意做了根切校验，避免齿数较少的情况下出现齿根根切削弱轮齿弯曲强度的问题，齿根的过渡圆角做了加大处理，降低齿根处的应力集中系数，让轮齿在承受冲击载荷的时候，不会因为应力集中出现齿根断裂的失效问题。

　　齿面的粗糙度要求也结合铜材质的加工特性做了设定，不需要过高的磨削精度就能满足润滑要求，滚齿加工之后做简单的抛光处理就能达到使用要求，能有效控制加工成本，适合批量生产应用。实际装配的时候，这款齿轮和配对齿轮的中心距公差可以适当放宽，因为斜齿轮本身对中心距误差的敏感度比直齿轮更低，即使安装时存在小范围的中心距偏差，也能保证正常的啮合传动，不会出现卡滞、传动效率骤降的问题，对现场装配的容错率更高，能降低一线装配人员的调整难度。在长期运行的维护层面，铜材质的齿轮即使出现轻微的磨损，产生的铜屑也不会像钢屑那样对轴承、密封件造成严重的磨粒磨损，能延长整个传动箱的维护周期，减少日常运维的工作量。从传动效率的角度来看，这款齿轮的啮合效率能稳定保持在97%以上，因为轮齿啮合过程中是滑动与滚动结合，齿面的润滑膜更容易形成，相比同参数的直齿轮，传动过程中的功率损耗更低，长时间运行的温升也更小，不会因为箱体内部温度过高导致润滑脂提前失效。设计过程中还做了动平衡的预留考量，齿轮的本体结构是完全轴对称的，轮毂部分没有多余的凸台或者减重孔，加工完成之后只需要做简单的静平衡校正就能满足中速运转的动平衡要求，不需要额外做去重处理，进一步简化了加工工序。
