螺旋锥齿轮传动件三维结构设计

　　在重载传动工况的布局设计中，这类螺旋锥齿轮的应用场景覆盖了差速传动、转角动力传递等多个核心环节，尤其在需要改变动力传递轴线方向的设备内部，该类零件是保障扭矩稳定传输的核心构件。不同于直齿锥齿轮的瞬时线接触啮合特性，螺旋齿的设计让轮齿进入啮合的过程是渐进式的，从齿端局部接触逐步扩展到全齿面贴合，能大幅降低啮合冲击带来的振动与噪音，这一特性让它在需要平稳传动的动力总成中具备不可替代的优势。从实际使用场景来看，这类齿轮常被布置在动力输出轴线与从动轴线呈空间相交的位置，常见的相交夹角为90度，适配多数需要转向传力的设备布局，在传动过程中，轮齿不仅要传递额定扭矩，还要承受工况波动带来的瞬时冲击载荷，因此齿面的接触强度、

　　齿根的弯曲强度都是设计阶段需要重点校核的指标。设计这类齿轮时，首先要明确安装边界的约束条件，包括两相交轴的轴交角公差、安装距的允许偏差范围、轴承座的支撑刚度匹配，这些边界条件直接决定了齿轮副的啮合侧隙调整范围，侧隙过小会导致运转卡滞、齿面异常磨损，侧隙过大则会引发传动回差，影响传动精度。齿形参数的确定需要结合传动比要求匹配齿数，螺旋角的选择要平衡轴向力与啮合重合度的关系，过大的螺旋角会提升啮合重合度让传动更平稳，但也会增大轴承承受的轴向载荷，对支撑结构的强度提出更高要求；过小的螺旋角则无法发挥螺旋齿渐进啮合的优势，传动平稳性会接近直齿锥齿轮的水平。齿宽的设计需要结合节锥母线长度确定，通常取节锥母线长度的三分之一左右，

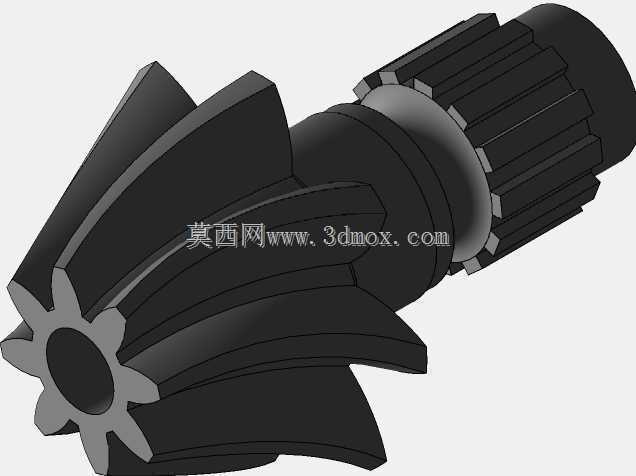

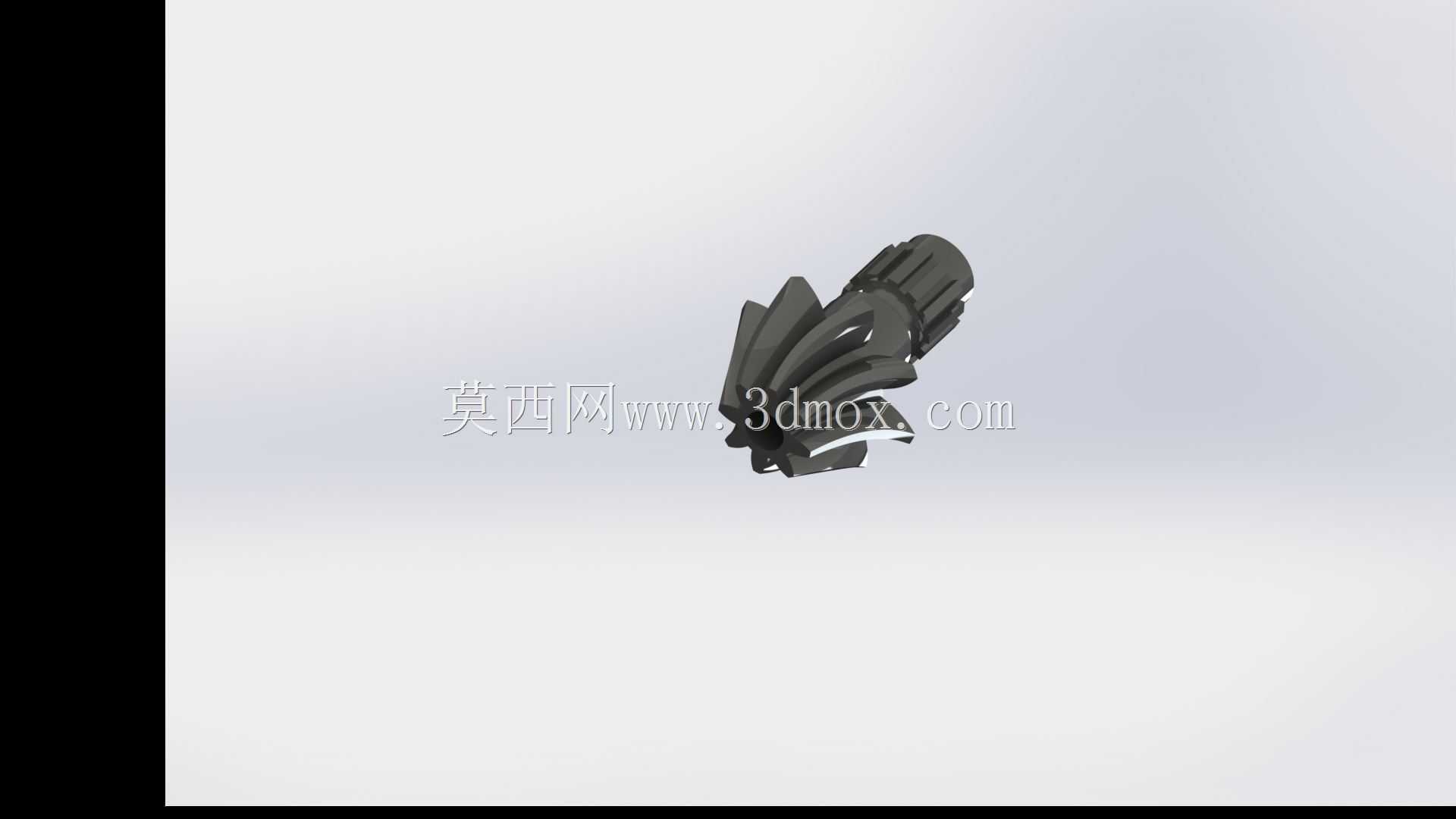

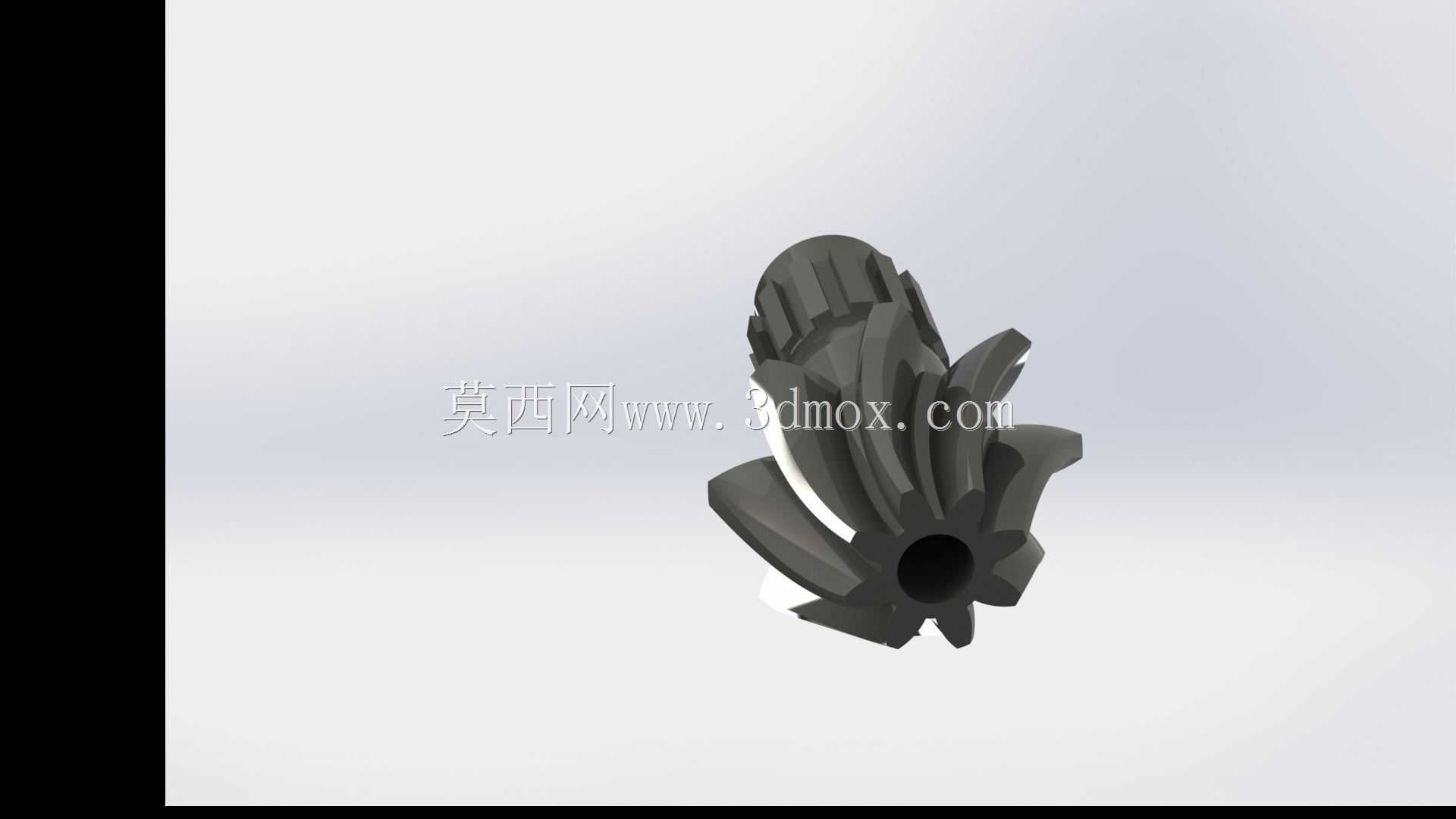

　　过宽的齿宽会导致小端齿形过薄，反而降低轮齿的整体承载能力，还容易在加工时出现齿面加工不到位的问题。从外形结构来看，该齿轮集成了轮毂与轮齿部分，轮毂的内孔尺寸需要与匹配的传动轴径做公差配合，通常选用过渡配合保障扭矩传递的可靠性，轮毂端面要设计可靠的轴向定位结构，比如轴肩贴合面或者锁紧螺母的安装位，避免齿轮在运转过程中出现轴向窜动，破坏正常的啮合位置。轮齿的齿向曲线采用等距螺旋线设计，保障啮合过程中齿面接触迹线的连续，齿顶部分做了合理的倒角处理，避免装配过程中齿端磕碰产生毛刺，也能减少啮合初始阶段的边缘接触应力。在实际装配调试环节，需要通过调整垫片的厚度来控制齿轮的安装距，通过涂色法检查齿面接触斑点的位置，

　　理想的接触斑点应该位于齿面中部偏齿根的位置，沿齿长方向的接触长度不低于齿长的一半，这样才能保障在额定载荷下齿面受力均匀，避免局部应力集中导致的点蚀、断齿等失效形式。这类齿轮的润滑方式通常根据运转线速度选择，线速度较低的工况可以采用油脂润滑，线速度较高的场景则需要采用飞溅润滑或者压力喷油润滑，保障齿面啮合区域能形成稳定的油膜，降低齿面磨损，提升零件的使用寿命。在建模过程中，需要精准还原齿面的螺旋曲面特征，保障齿形参数与设计值完全一致，这样生成的模型才能用于后续的装配干涉检查、有限元强度仿真分析，以及加工工艺的编制，避免建模误差导致后续生产出的零件无法正常啮合。
