分层堆叠式泡沫材质汽车造型手板结构

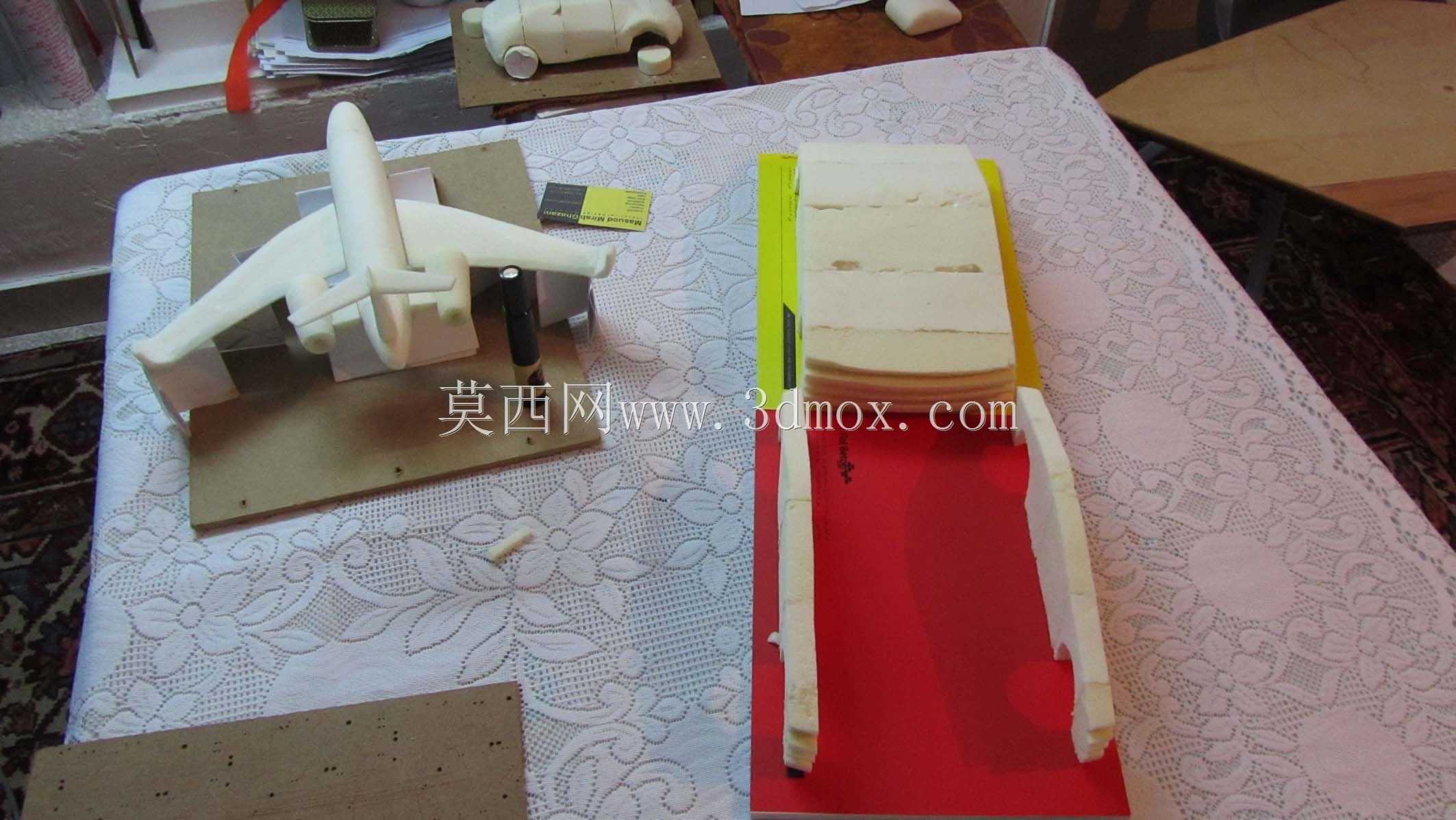

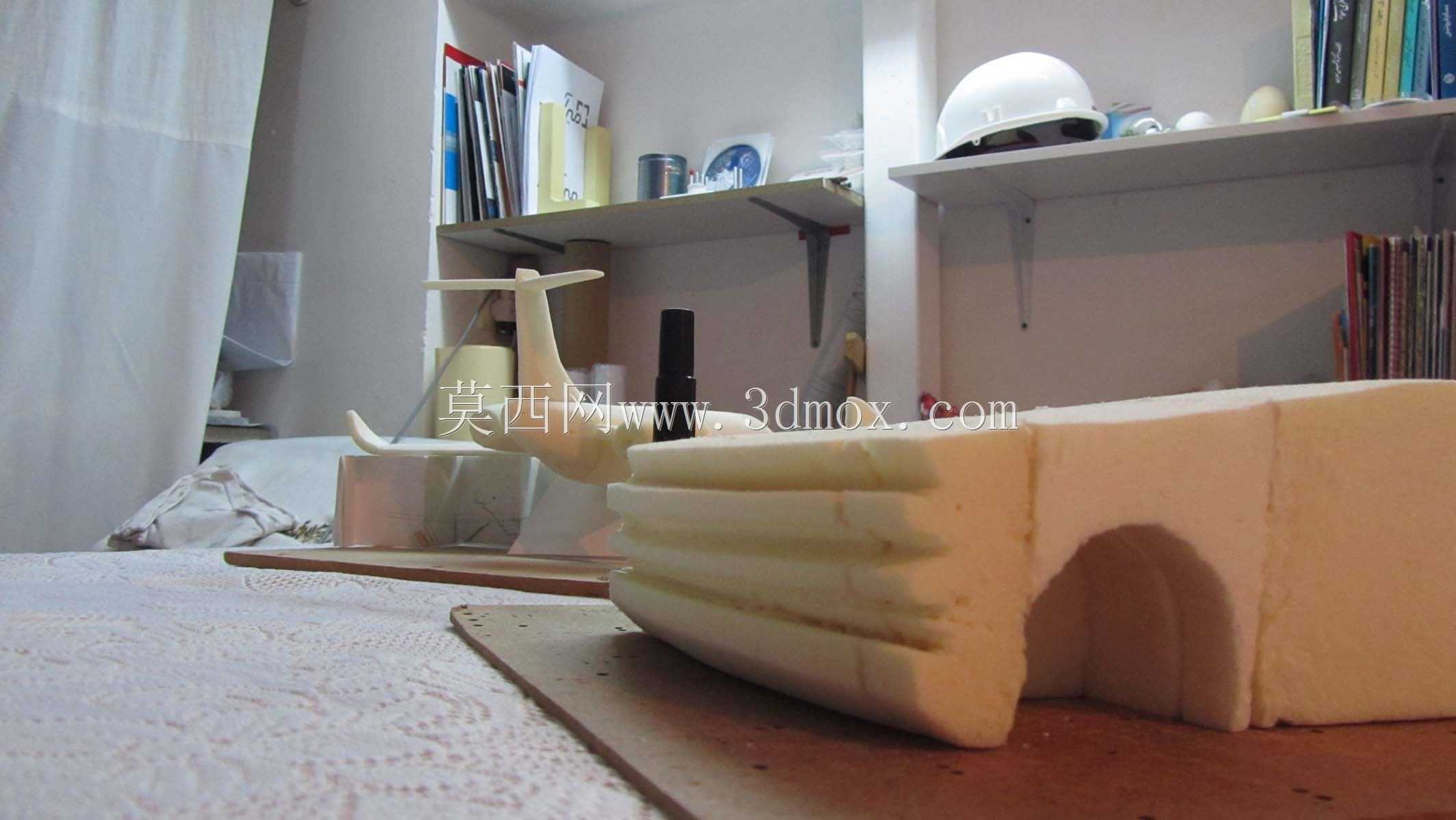

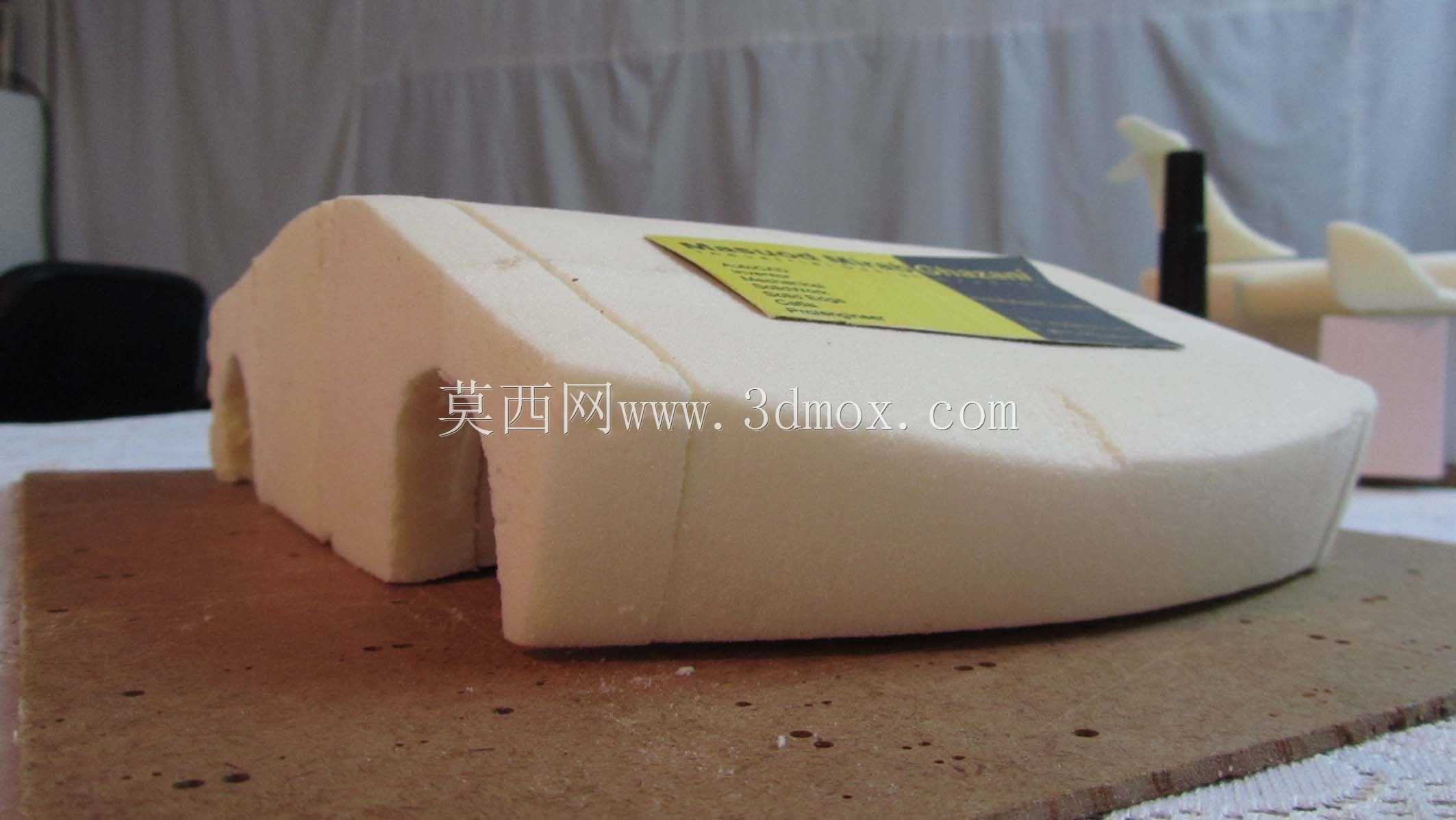

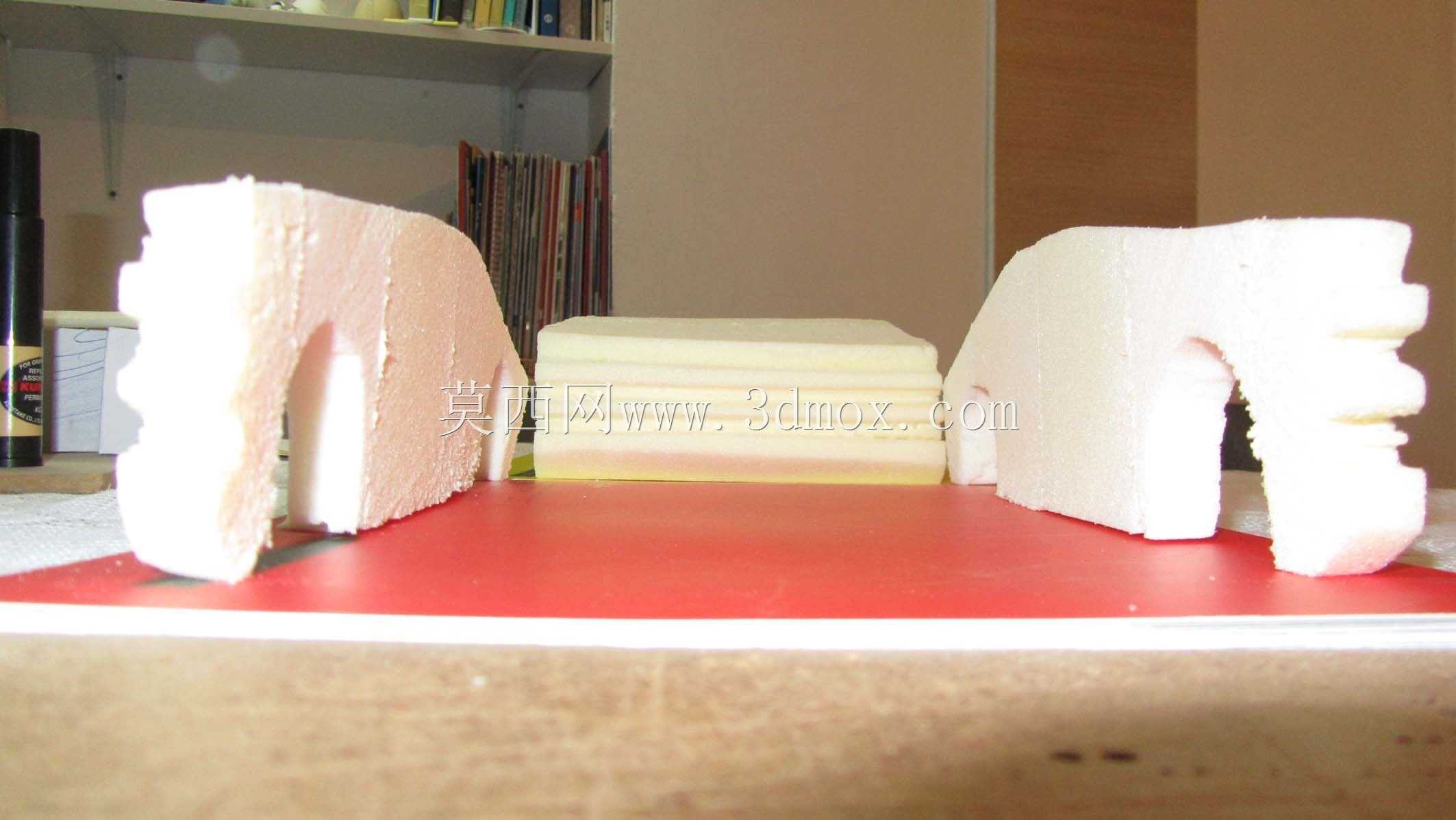

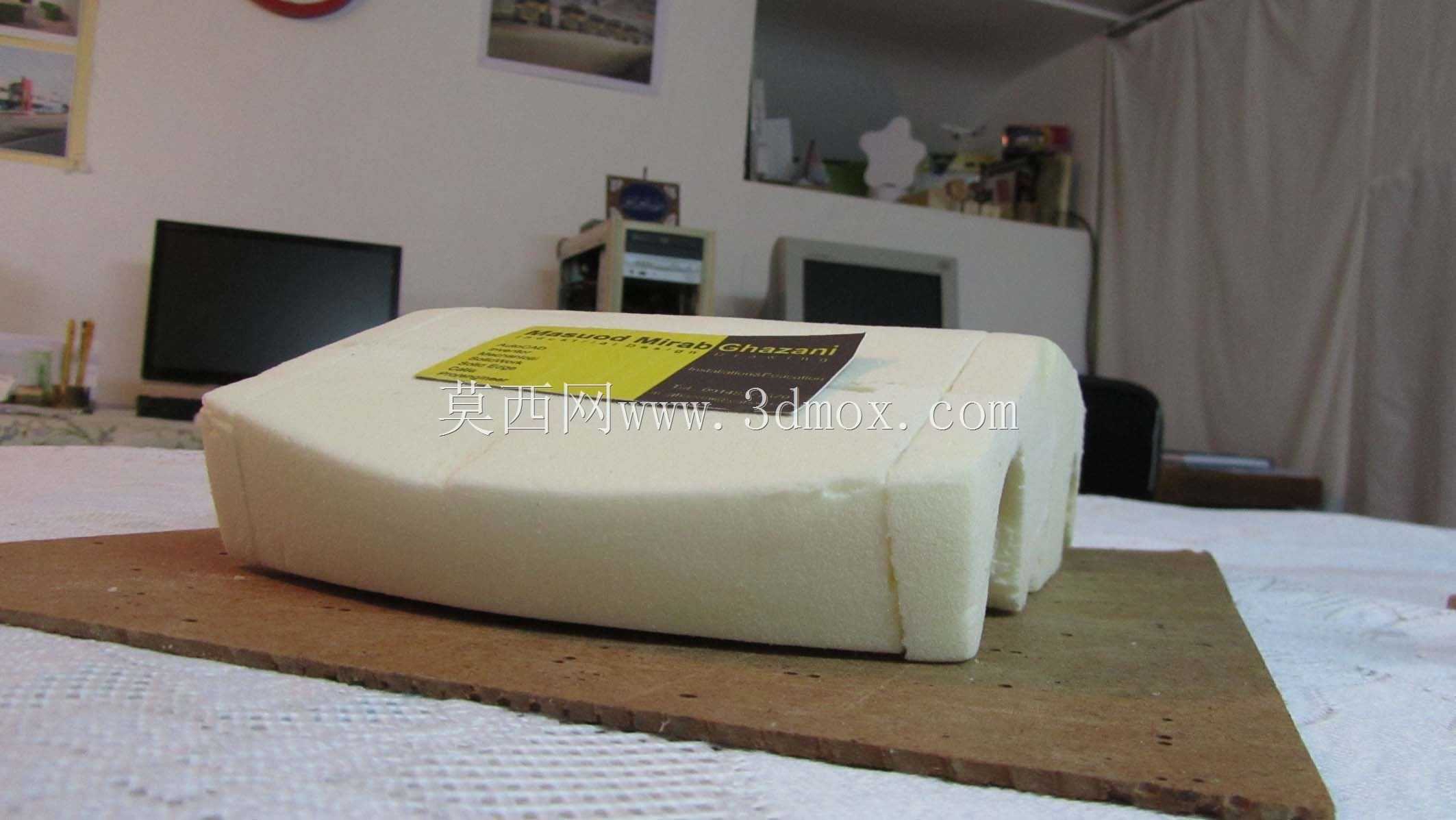

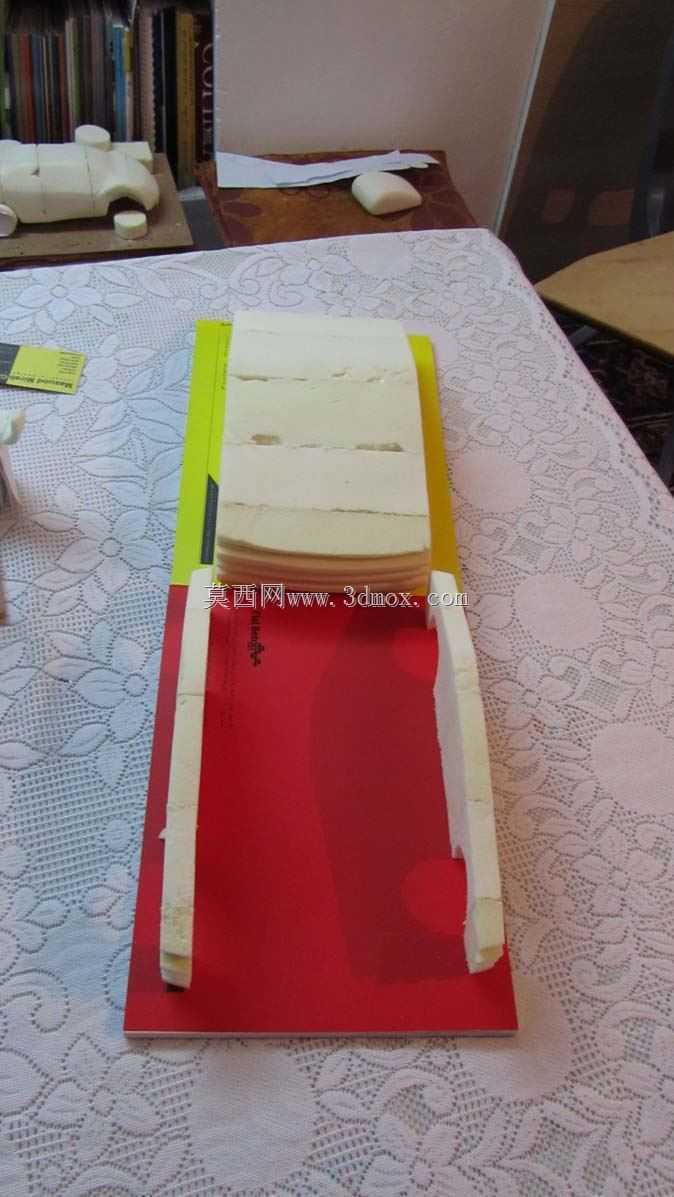

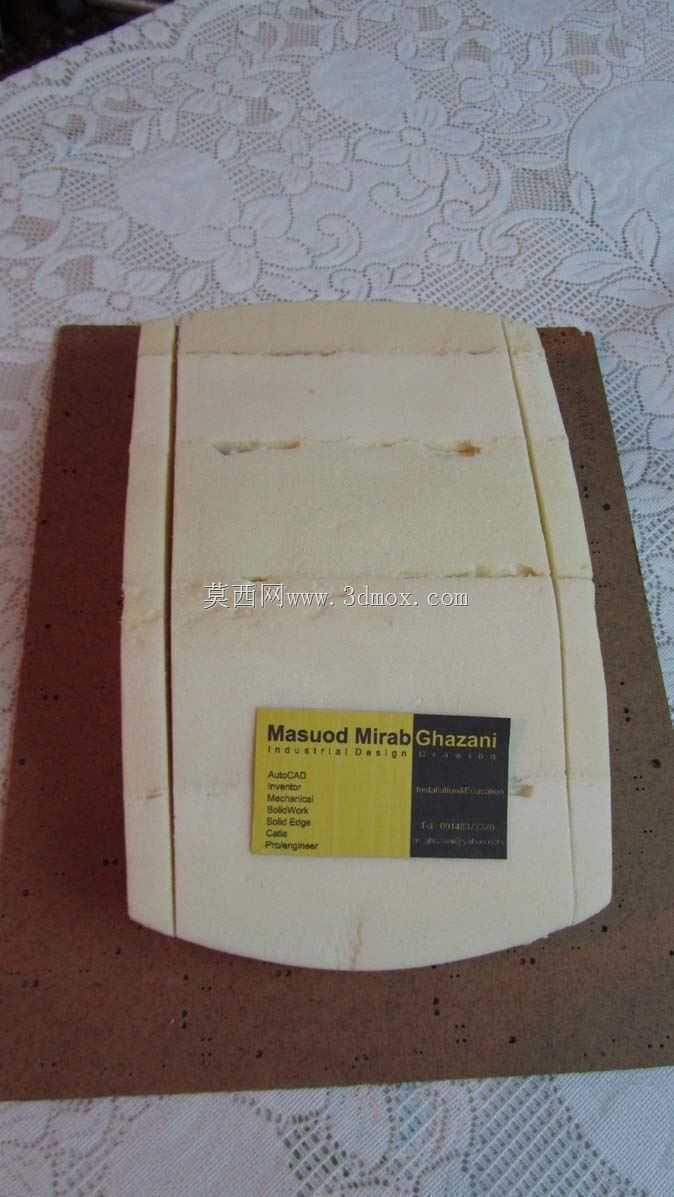

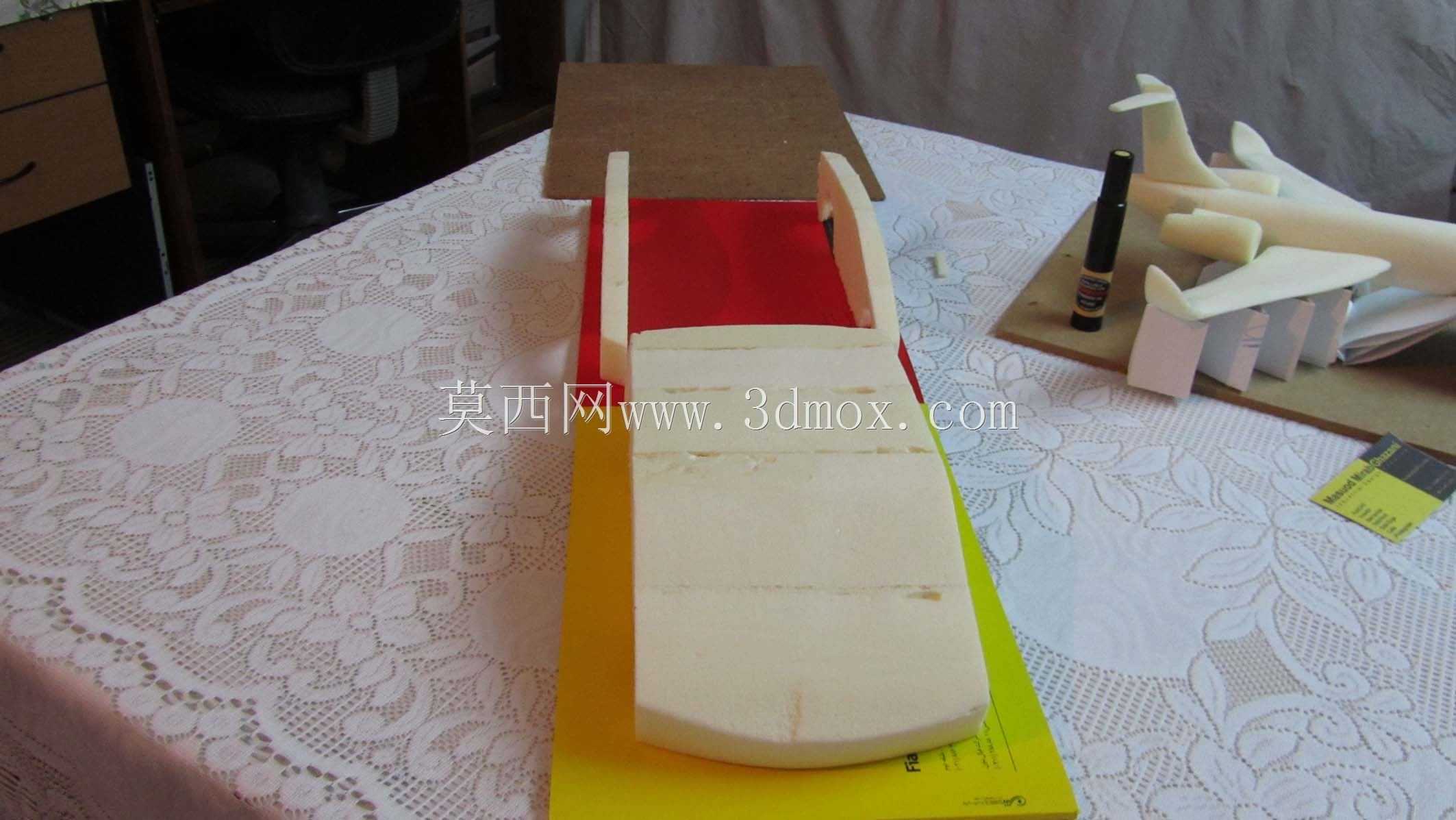

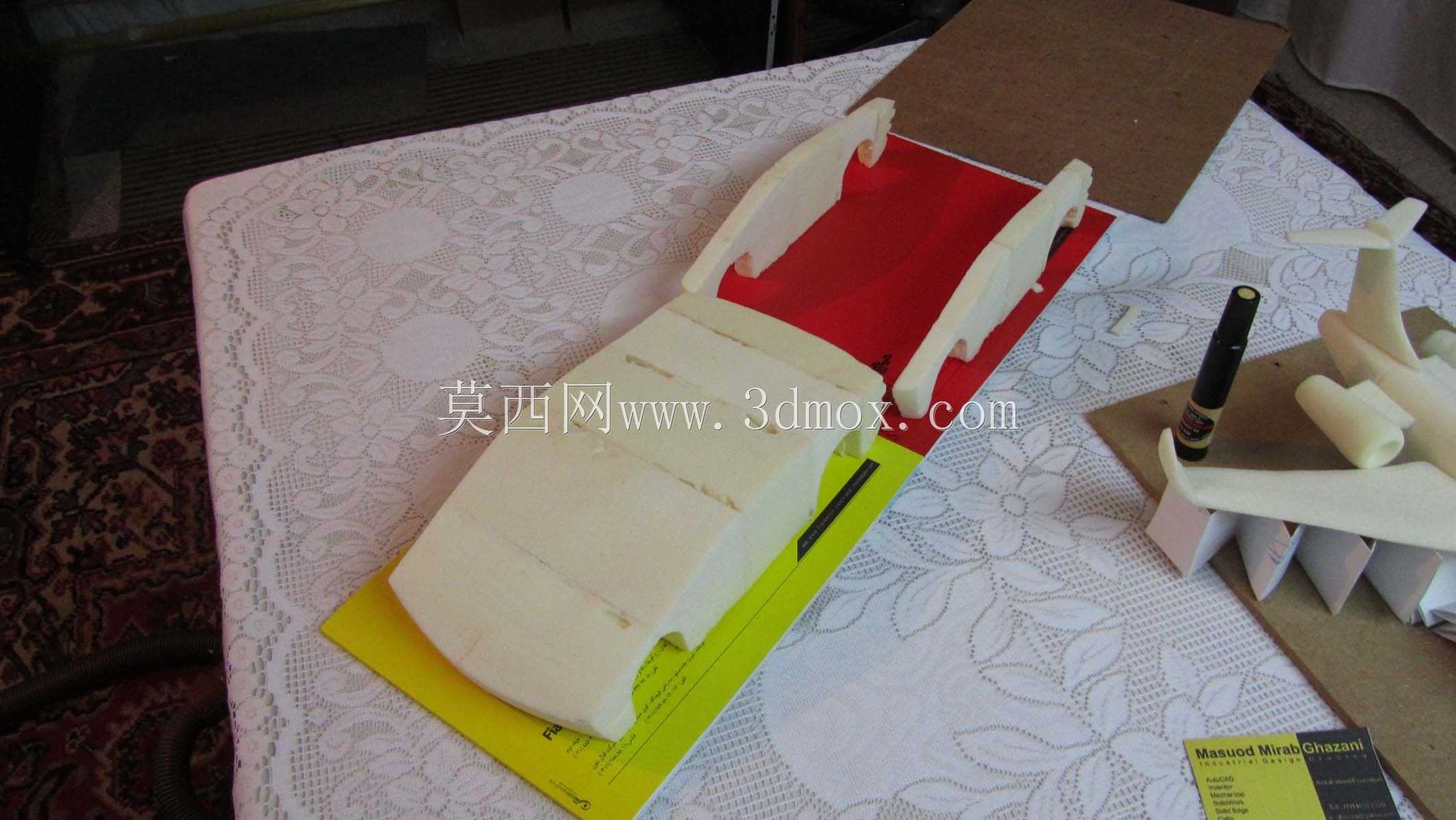

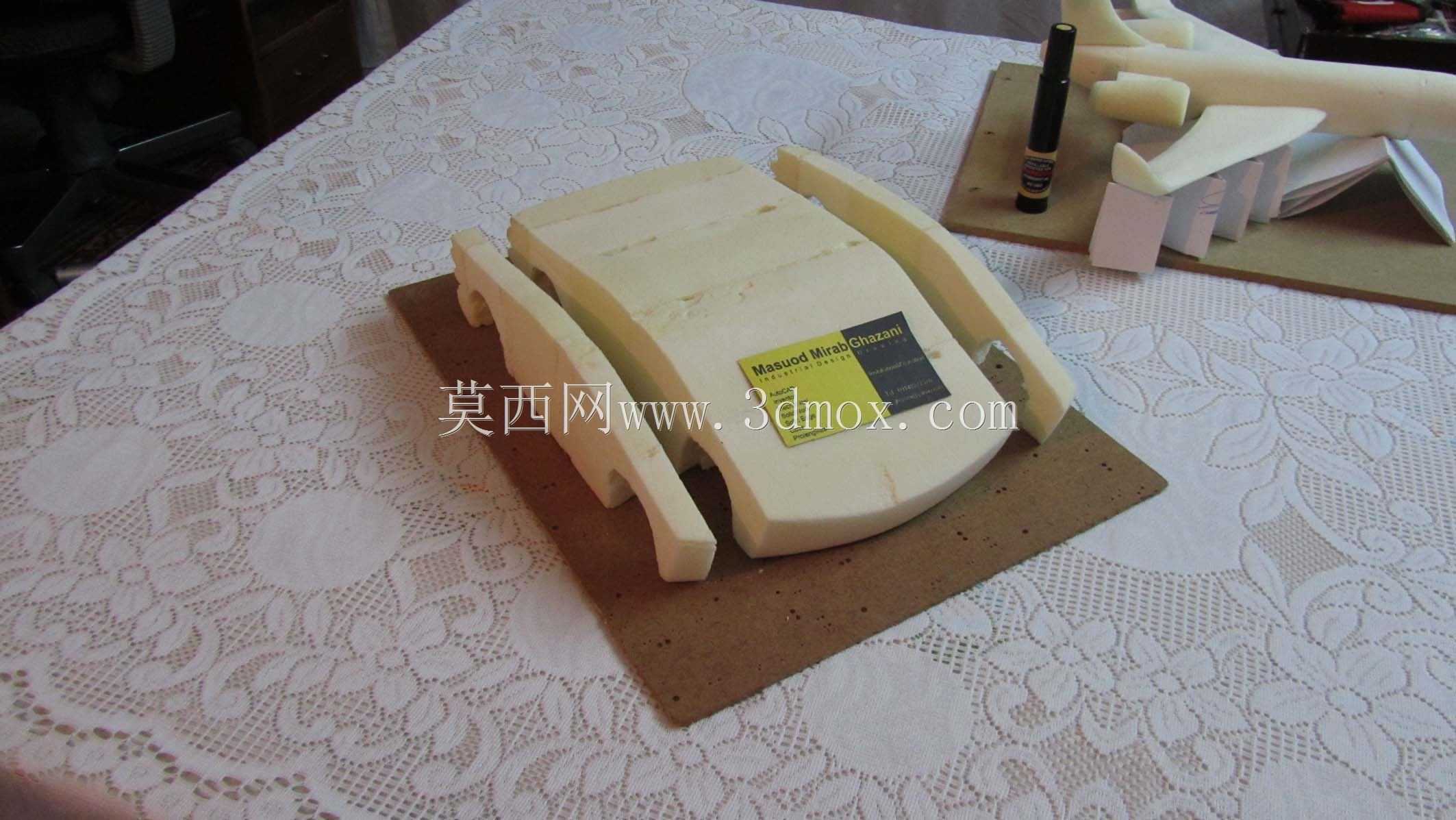

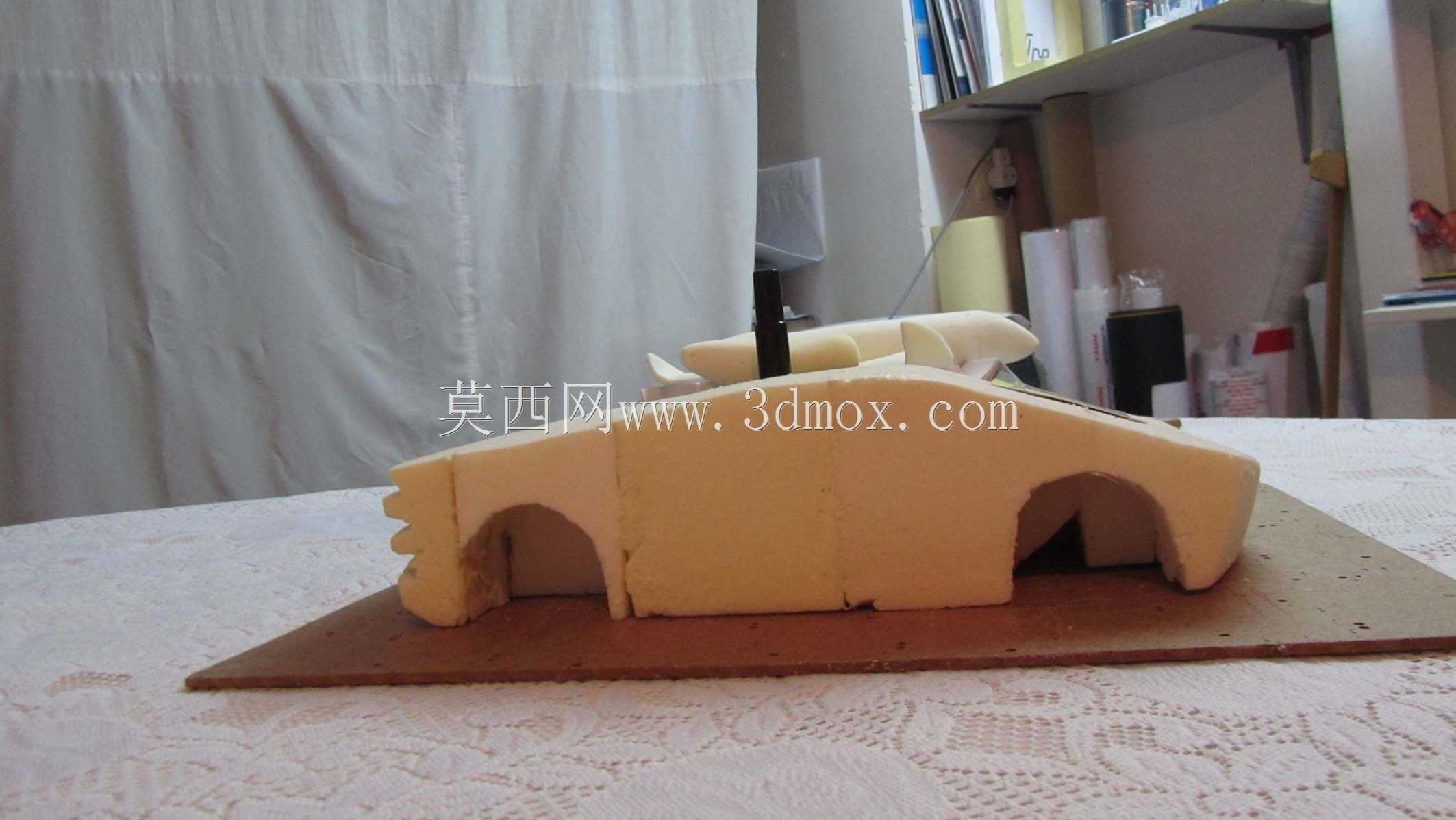

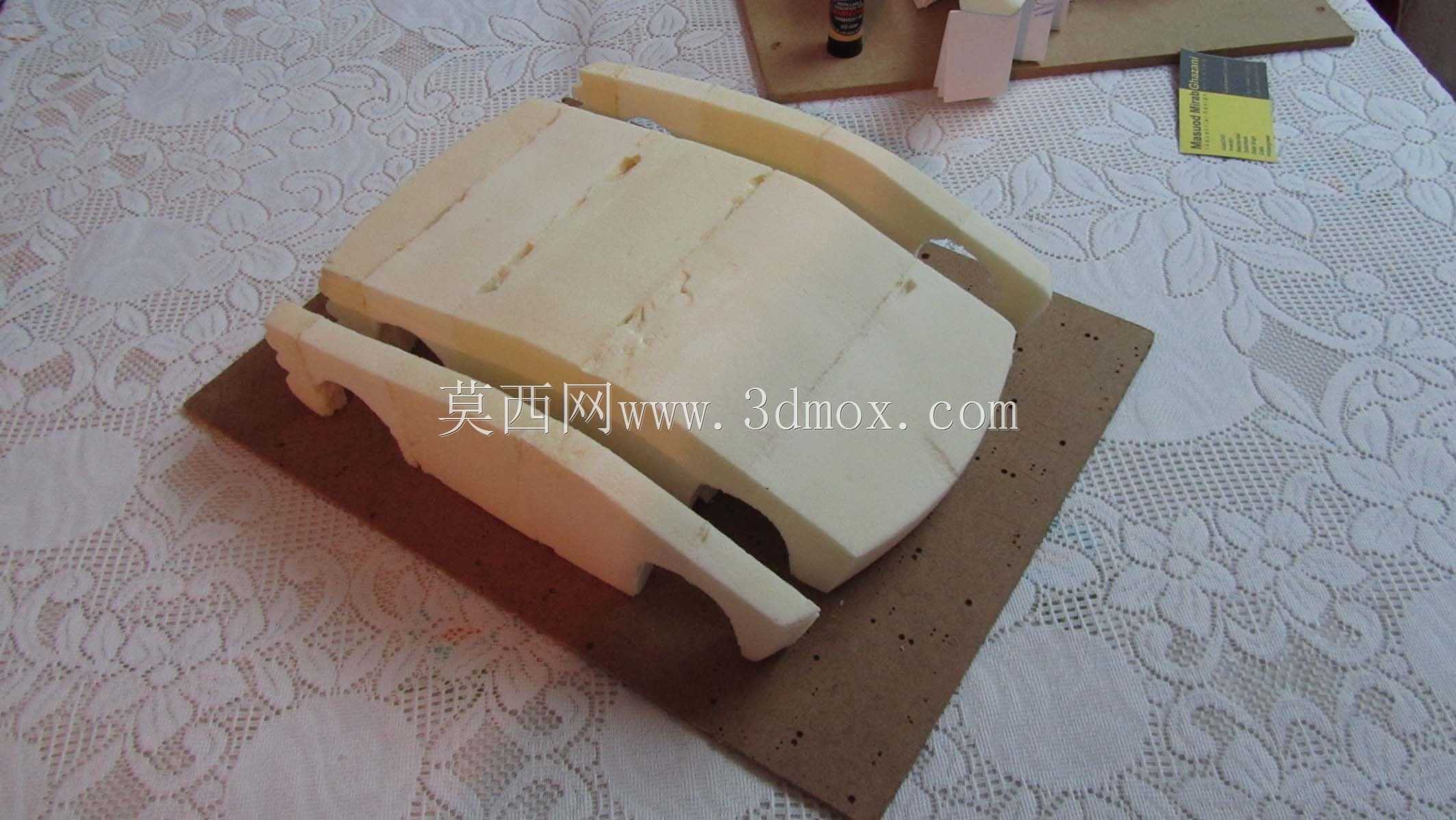

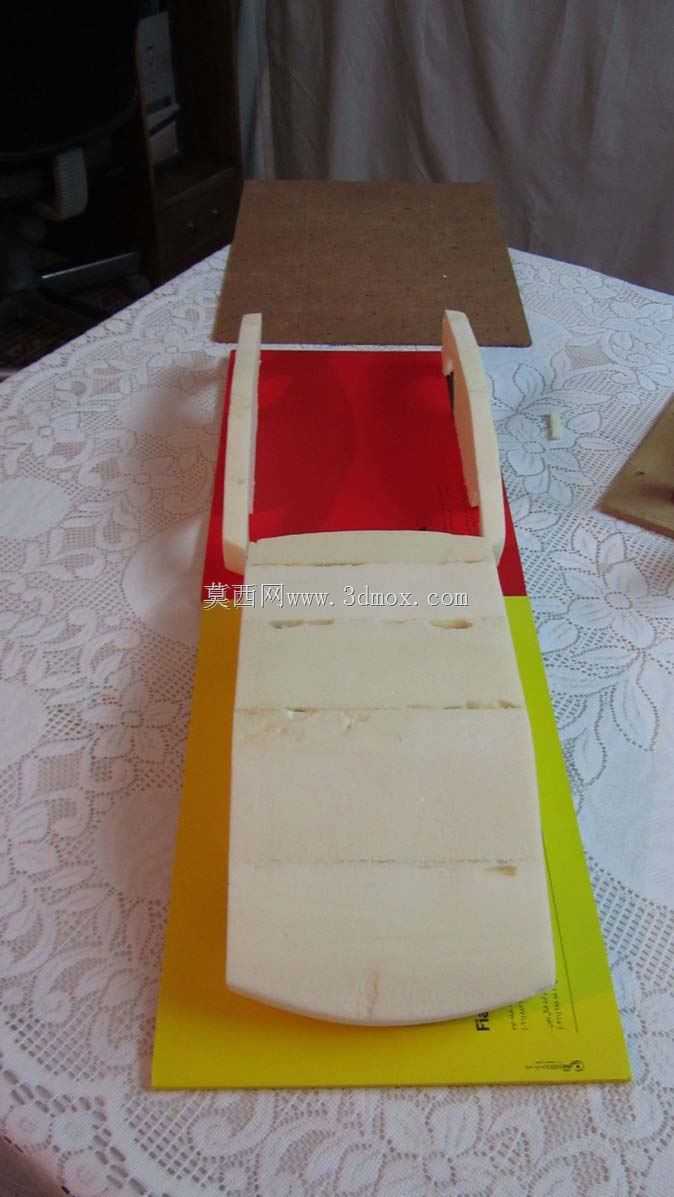

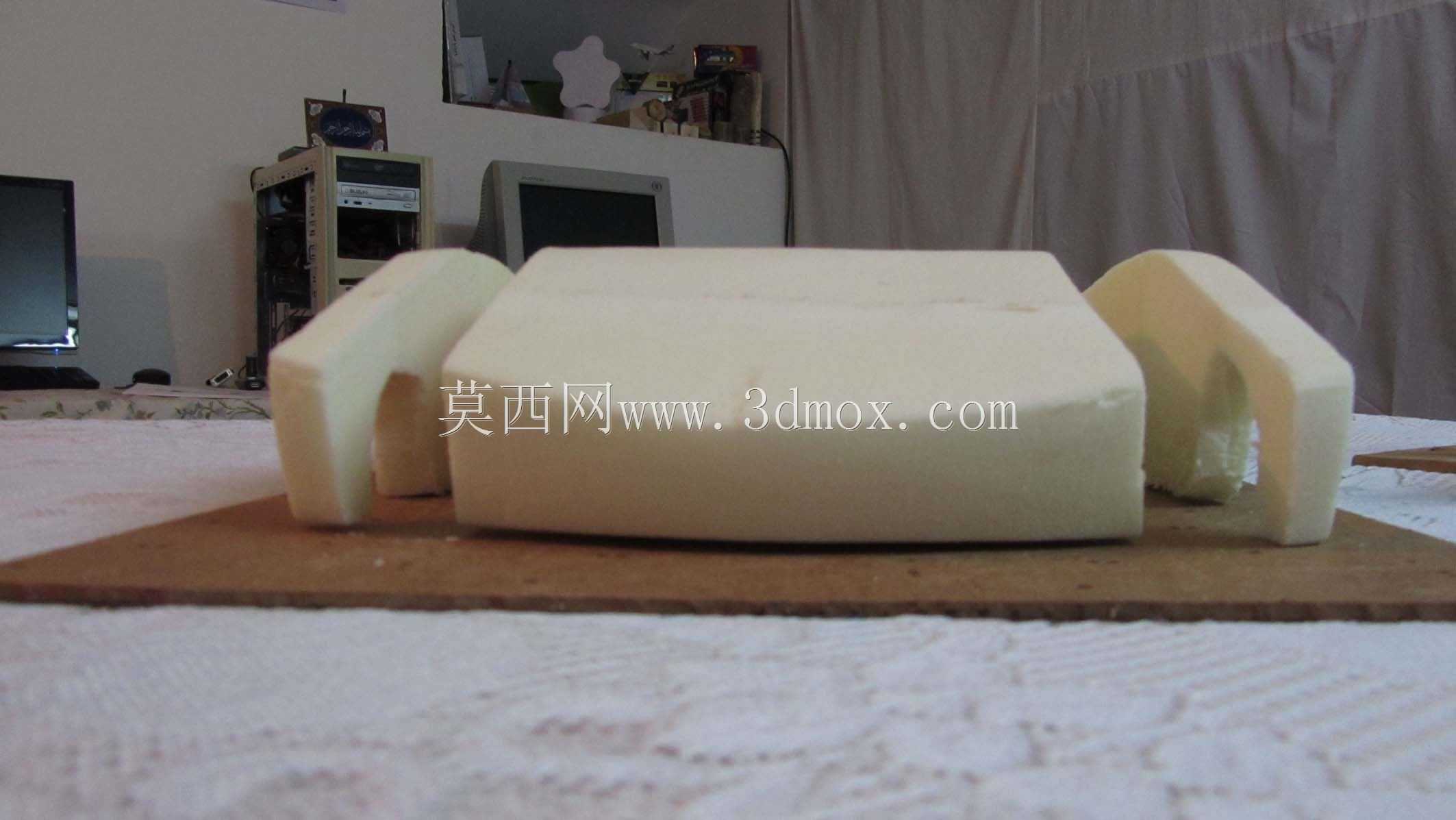

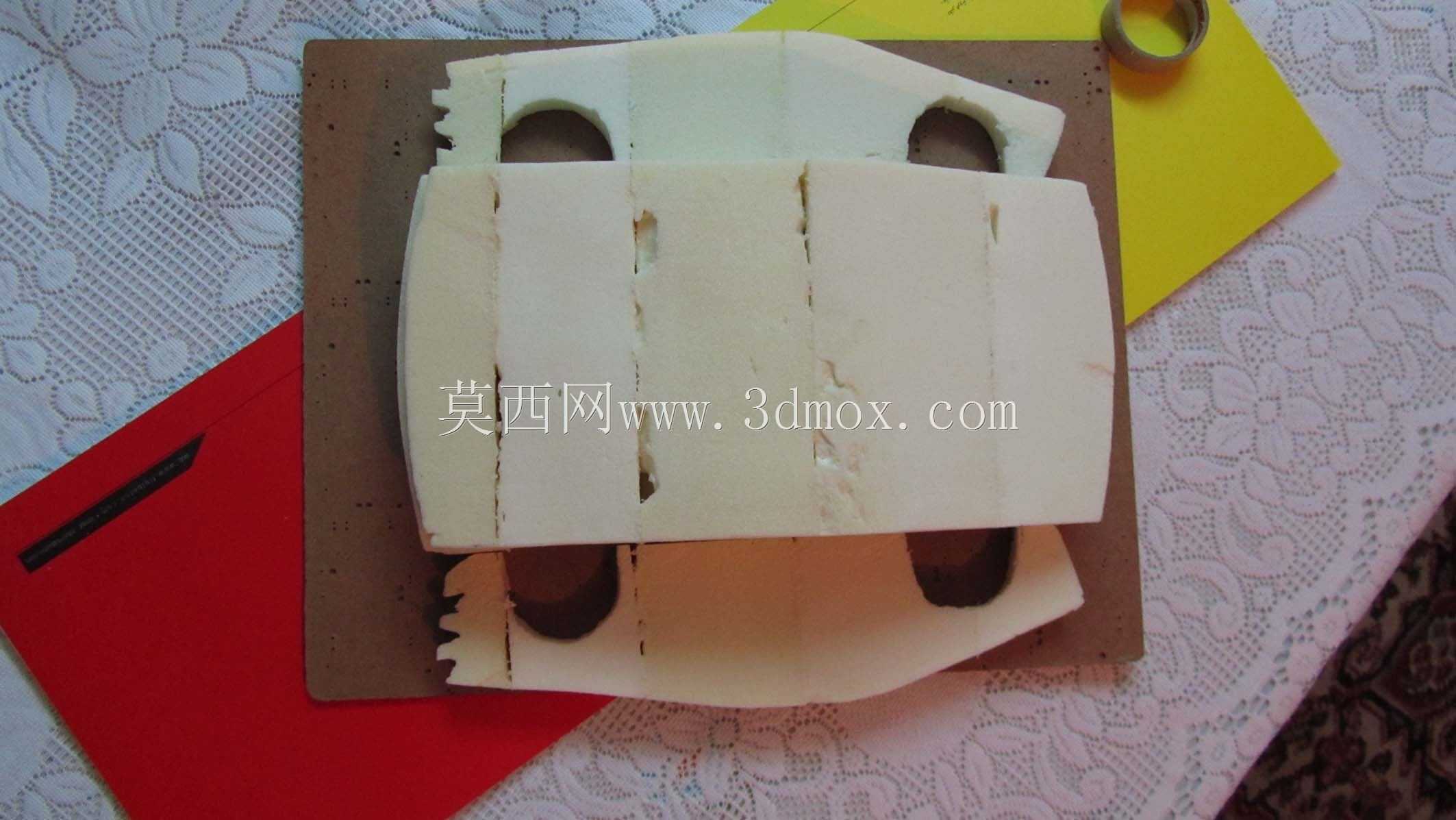

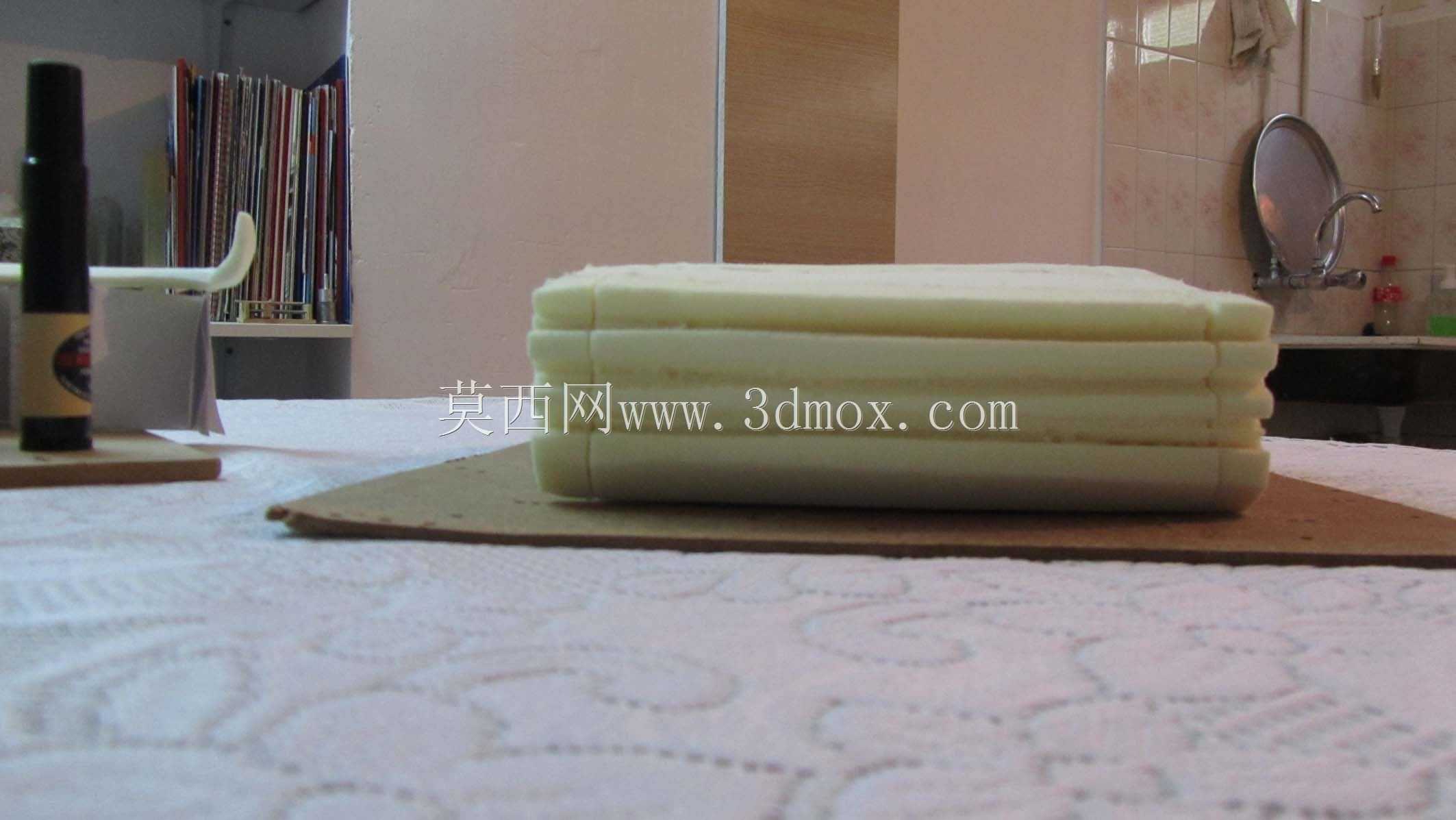

　　这个实体造型手板采用分层泡沫堆叠加工方式制作，主要用于汽车前期造型评审阶段的外形验证环节，在油泥模型制作前，可快速通过低成本的泡沫切割堆叠，验证整车侧面轮廓、轮拱开口位置、车头车尾型面过渡的视觉效果，避免直接进入高精度油泥制作阶段出现大的造型方向偏差，减少前期造型迭代的物料与时间成本。从结构来看，整个手板以硬质泡沫板为基础材料，按照整车Z向高度方向进行等厚分层切割，每一层泡沫的外轮廓对应整车该高度截面的外边界线，层与层之间通过粘接固定，底部依托平整的硬质板材作为承载基座，保证堆叠过程中各层的定位基准统一，不会出现层间偏移导致的型面错位。轮拱位置采用对称式开孔设计，前后轮拱的开口弧度直接对应实车轮胎的包络边界，

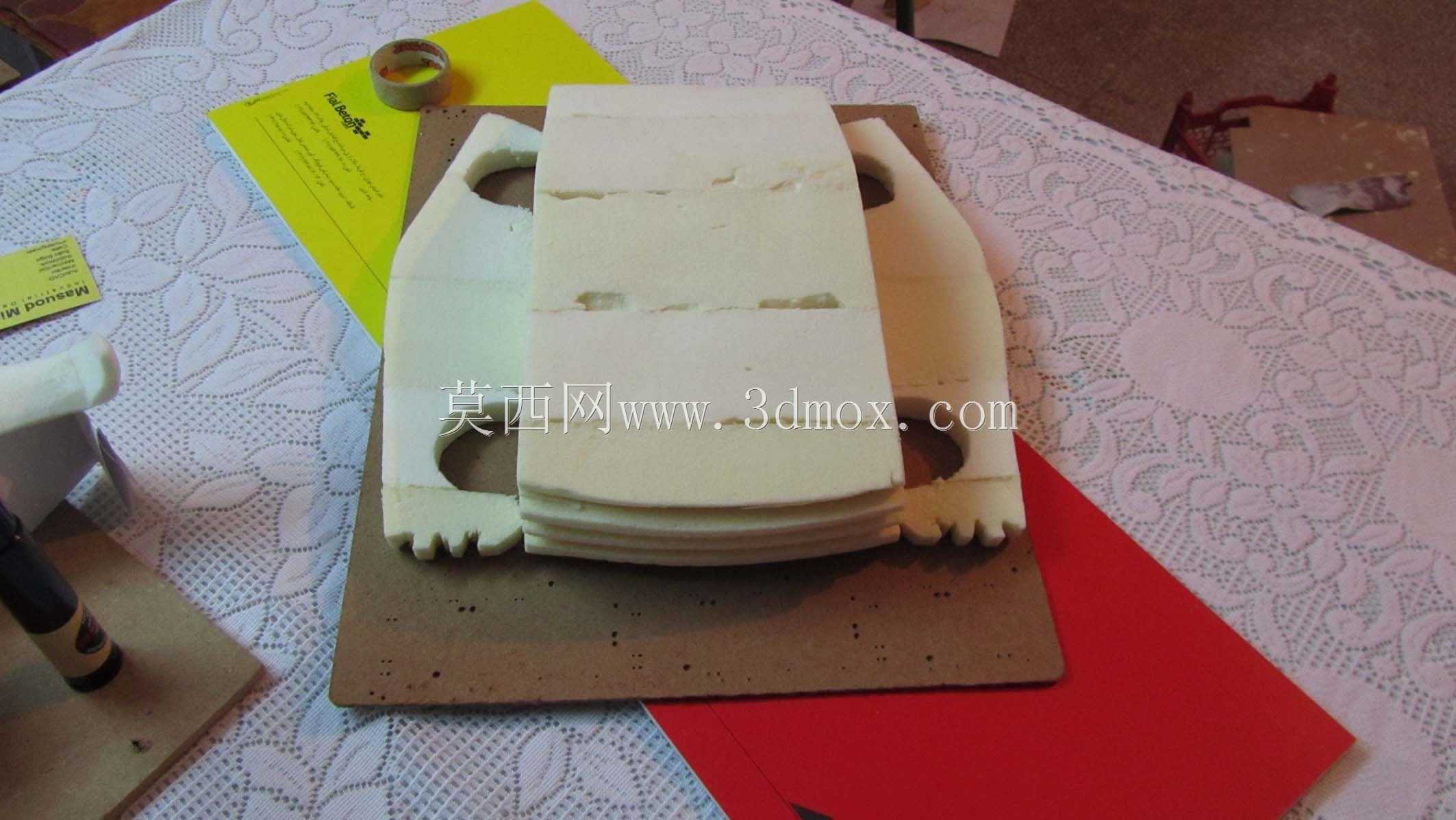

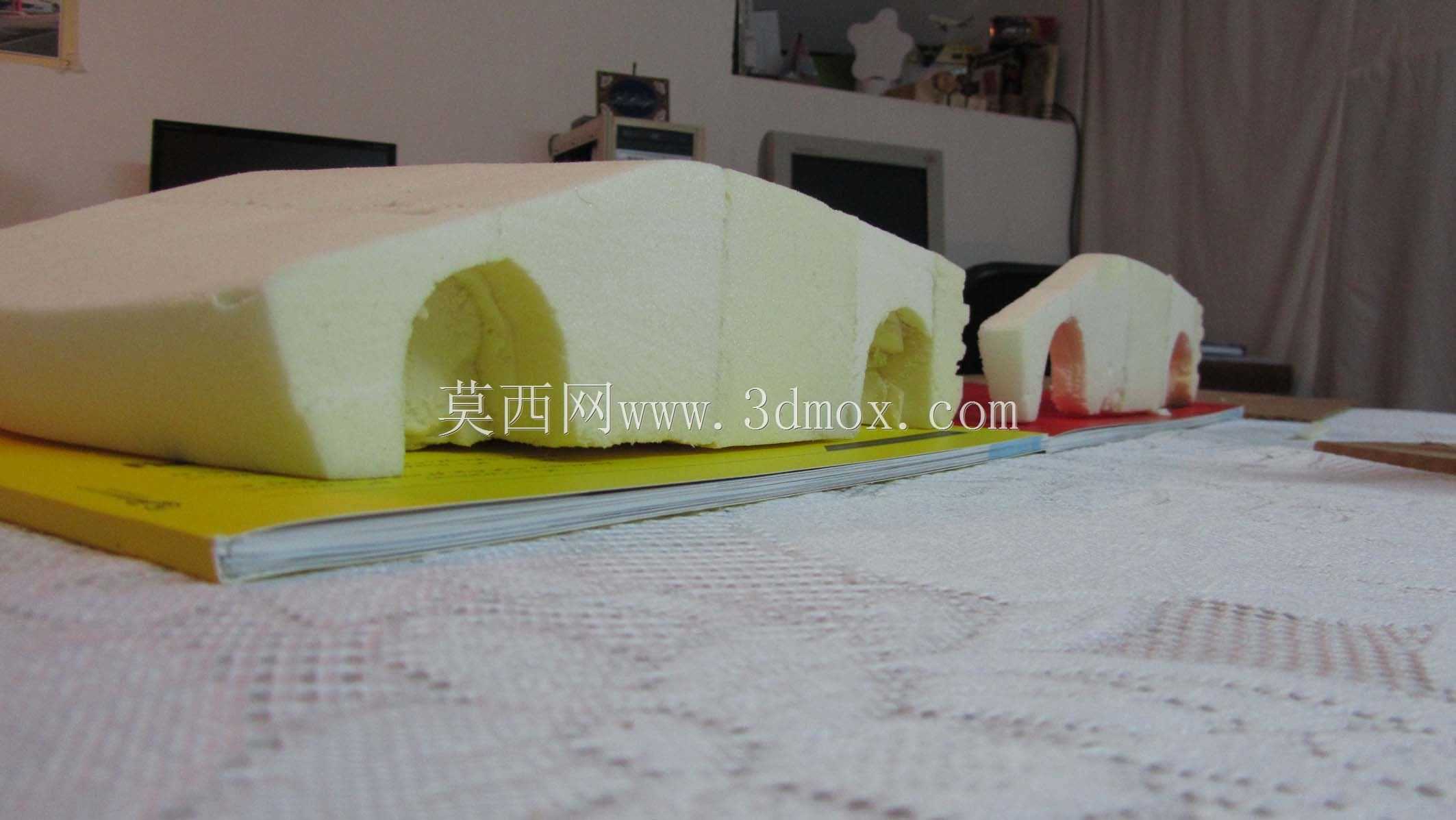

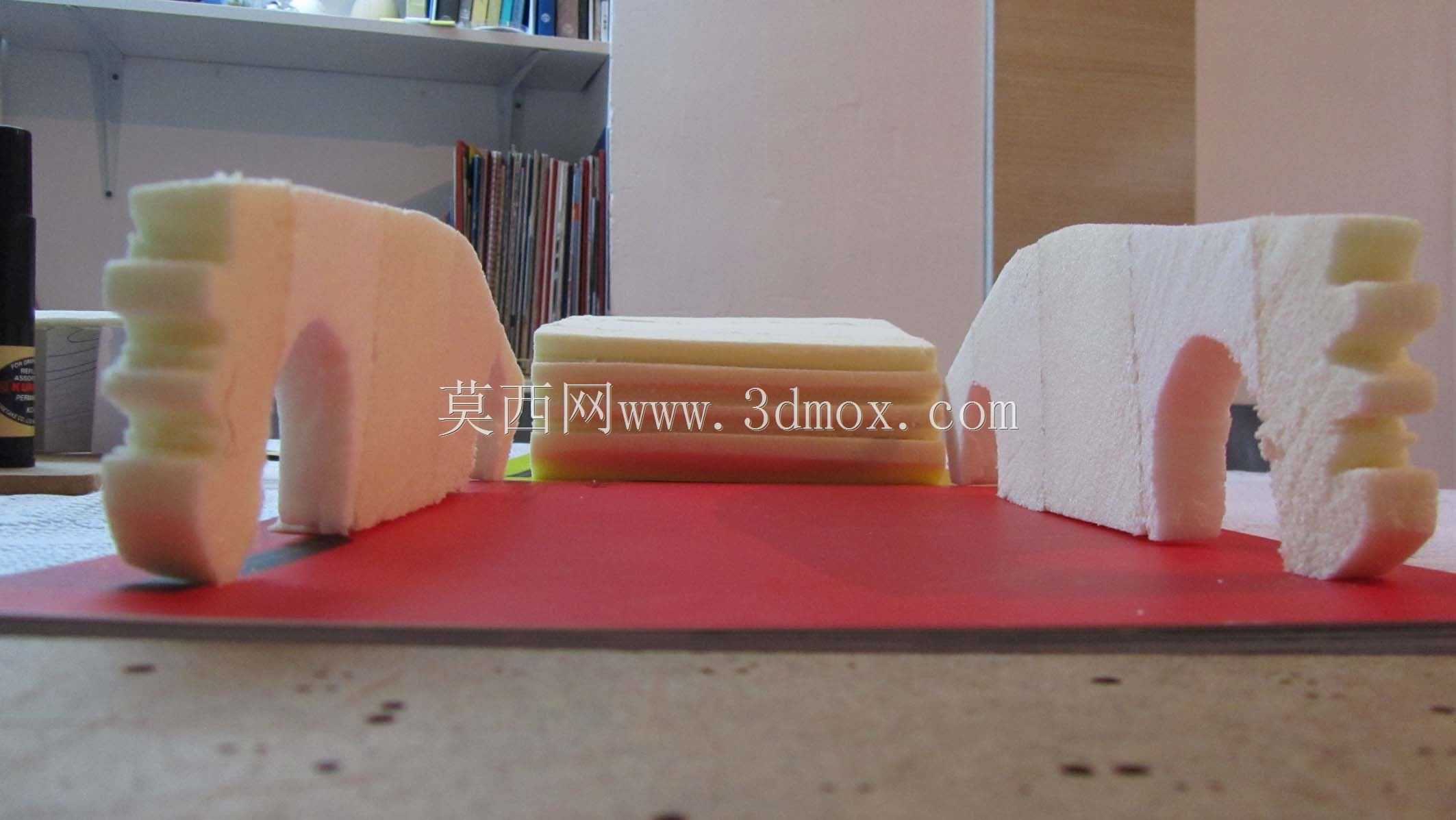

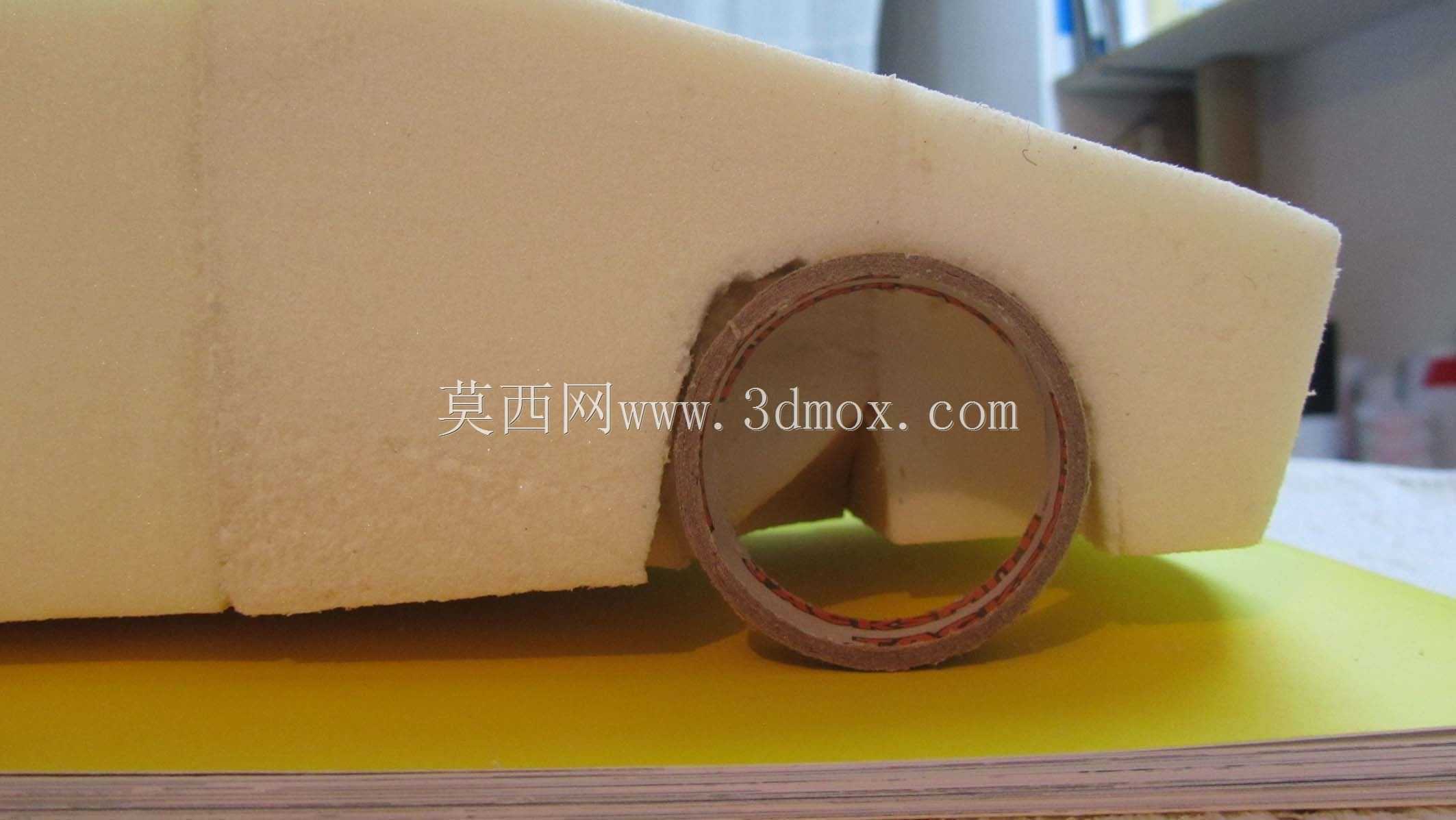

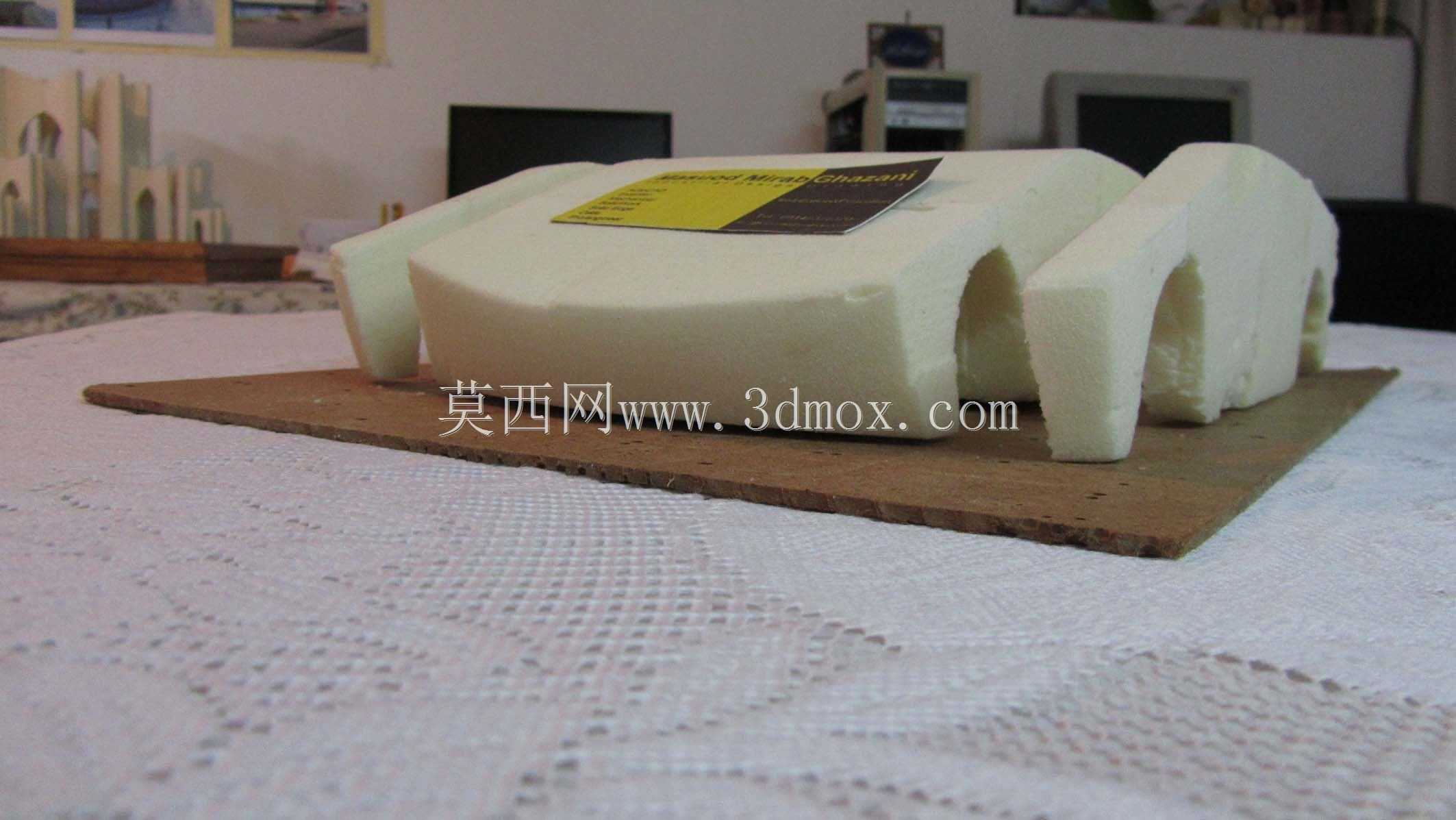

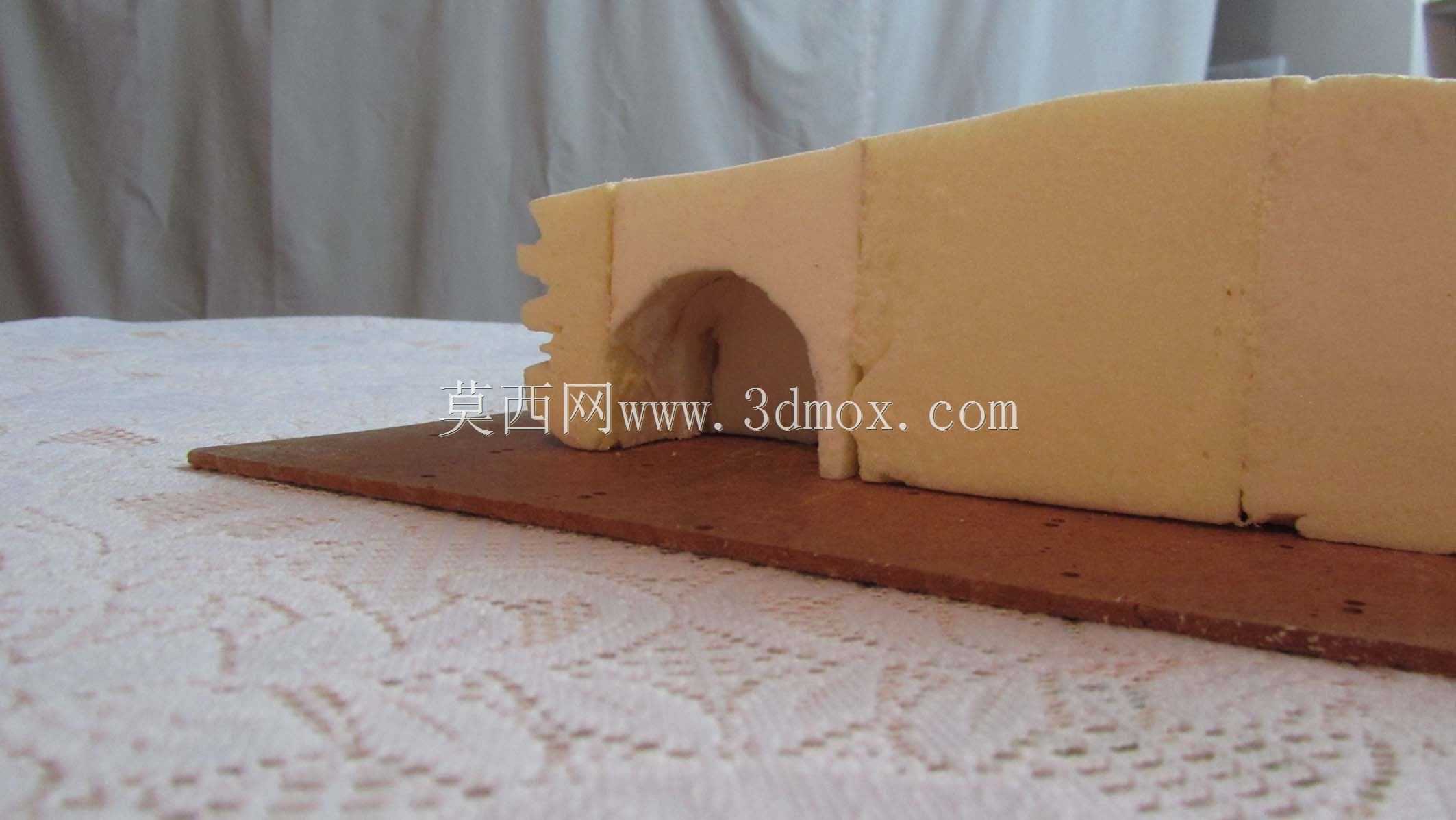

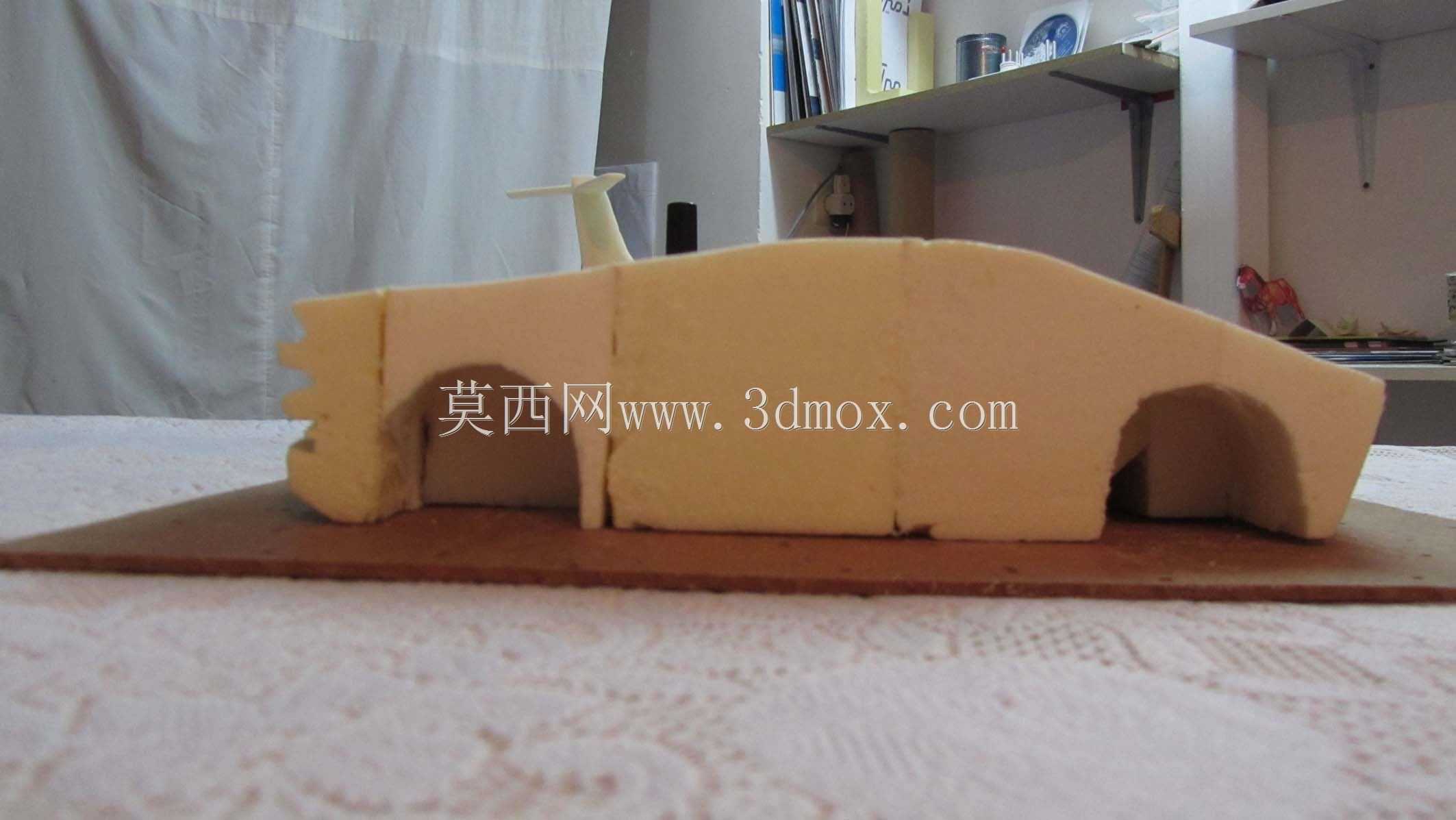

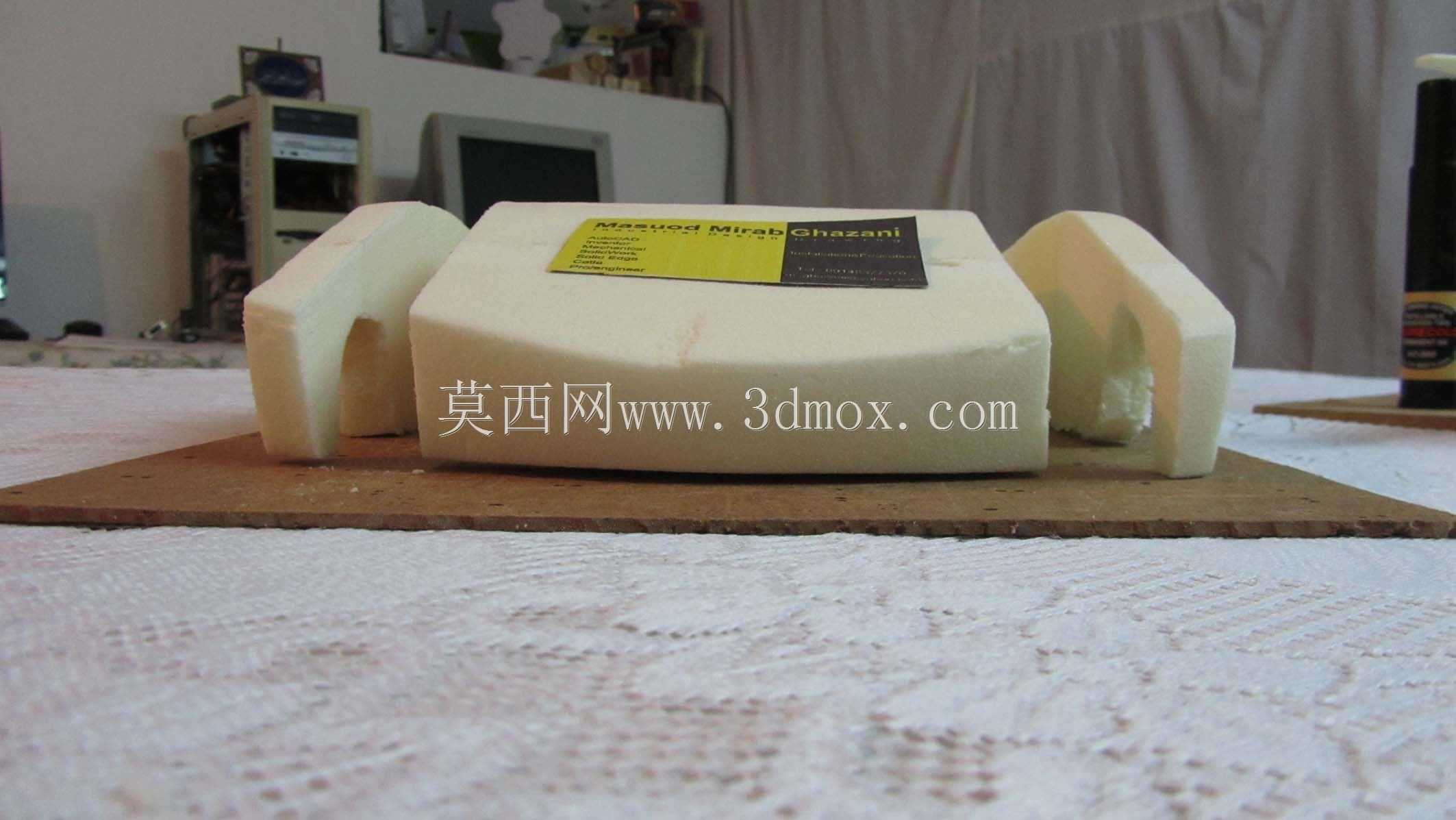

　　在造型验证阶段可直接匹配对应比例的轮胎模型，验证轮眉与轮胎之间的间隙、轮拱包裹角度是否符合造型预期，同时也能校核整车侧面视觉重心的高低，判断轮拱位置对整车运动感营造的影响。车头位置的分层结构预留了前保险杠下沿、前进气格栅区域的型面落差，虽然是泡沫粗模，但层间的高度差已经能直观反映出车头型面的凹凸变化，评审人员可直接通过手板观察不同光线角度下，车头型面的光影走向，判断型面转折是否符合设计意图，避免数模阶段的光影判断偏差。车尾部分的分层堆叠对应了车尾上翘的鸭尾结构、后保险杠的下沿轮廓，两侧的凸起结构对应了车尾尾灯的安装区域边界，在粗模阶段就能快速验证车尾横向视觉宽度、尾灯位置对车尾辨识度的影响。

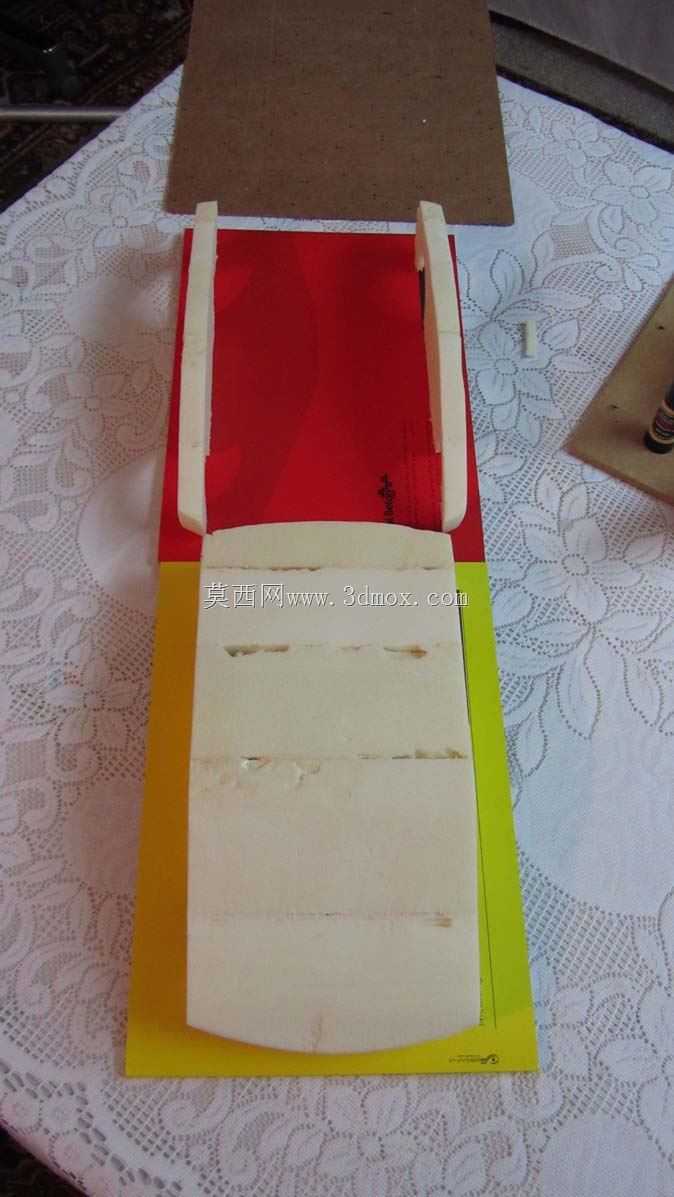

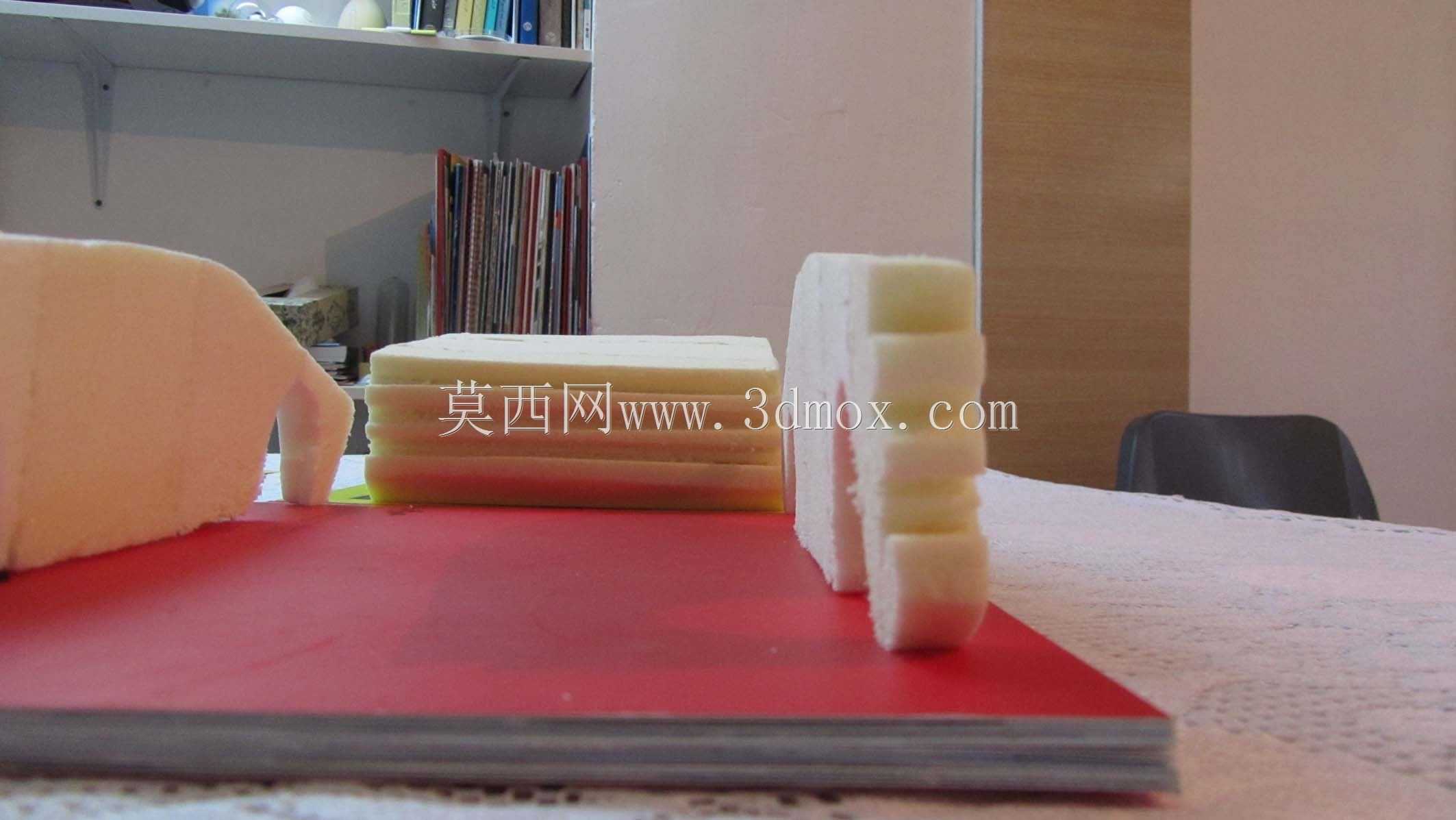

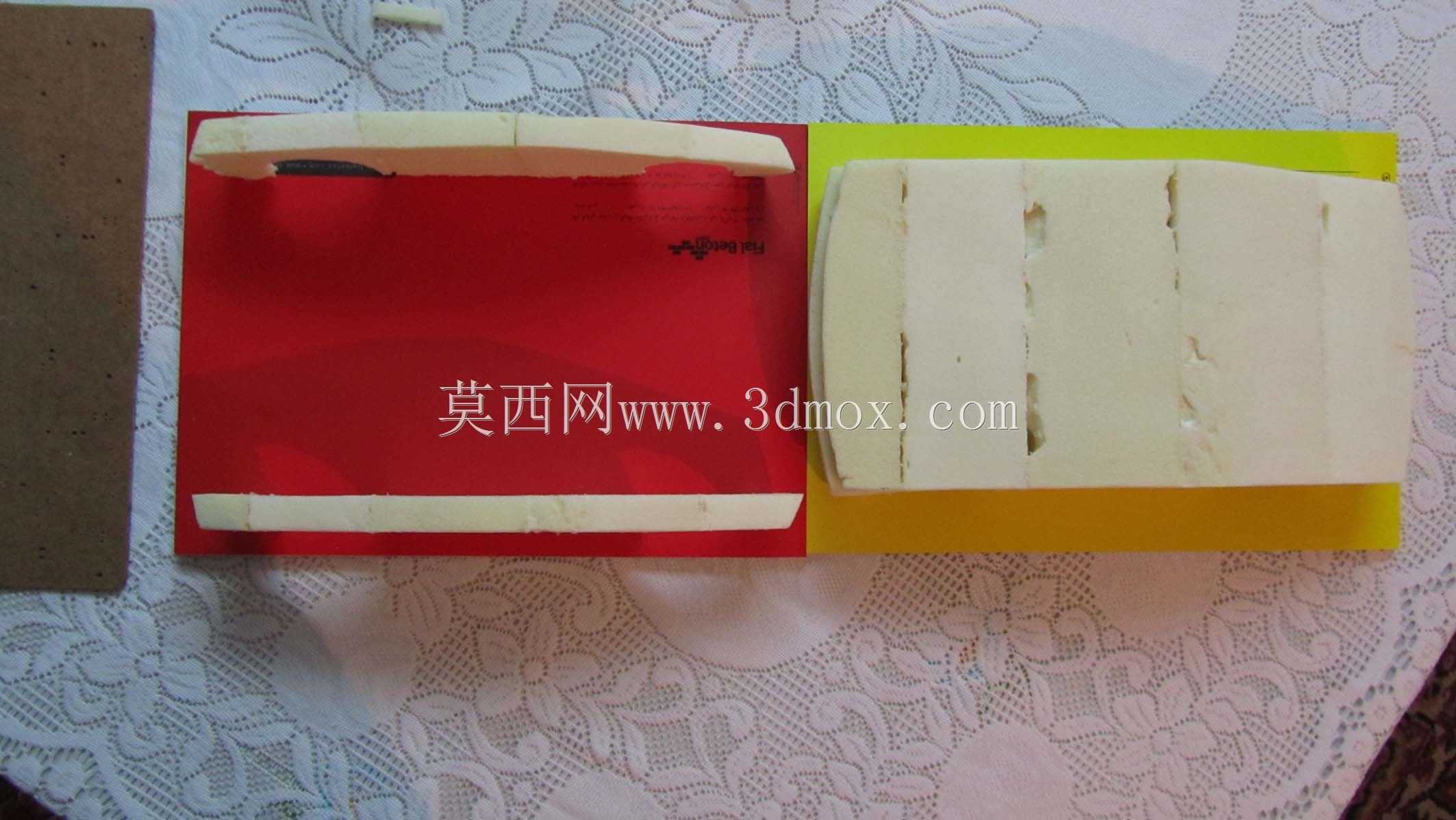

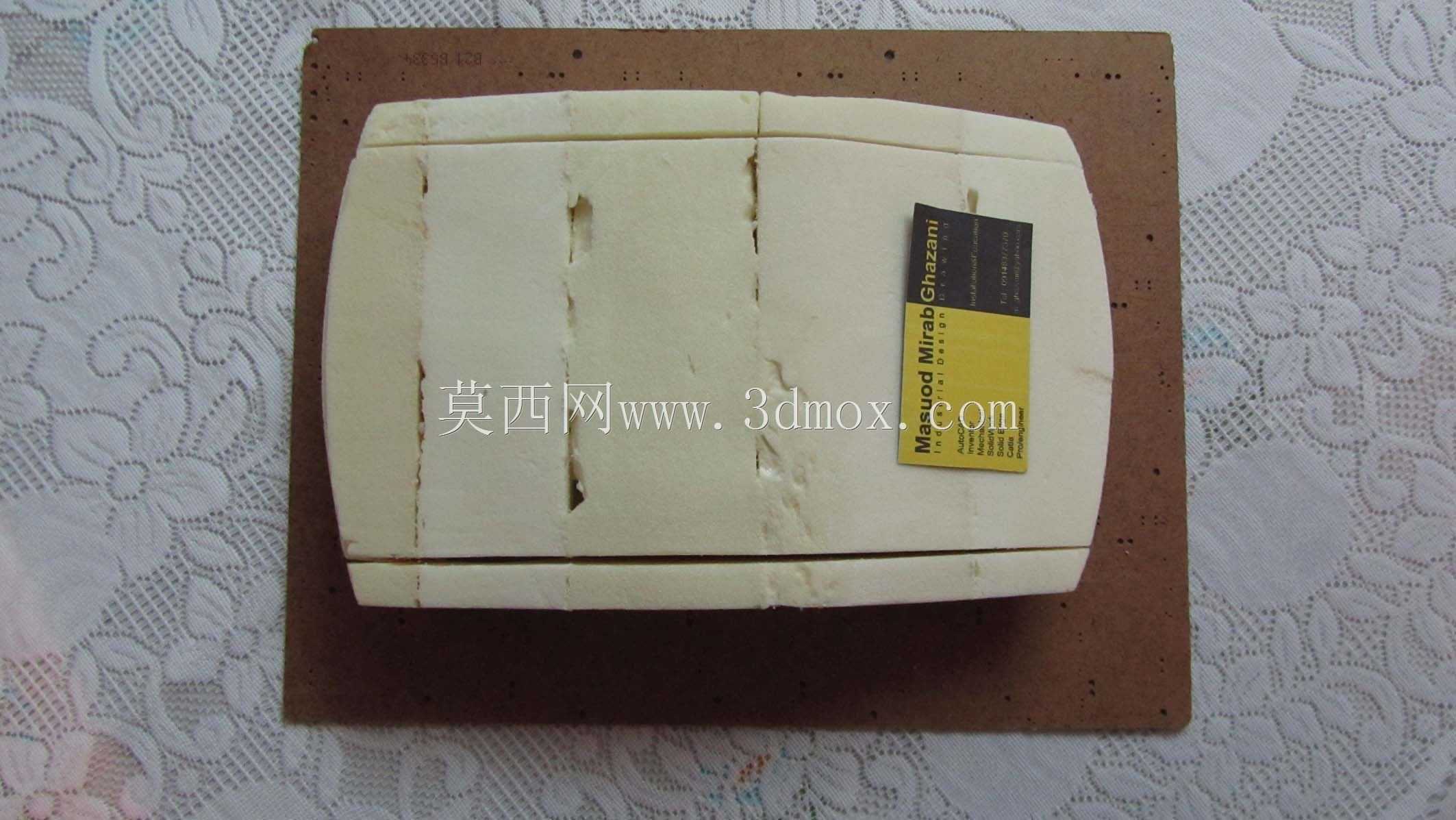

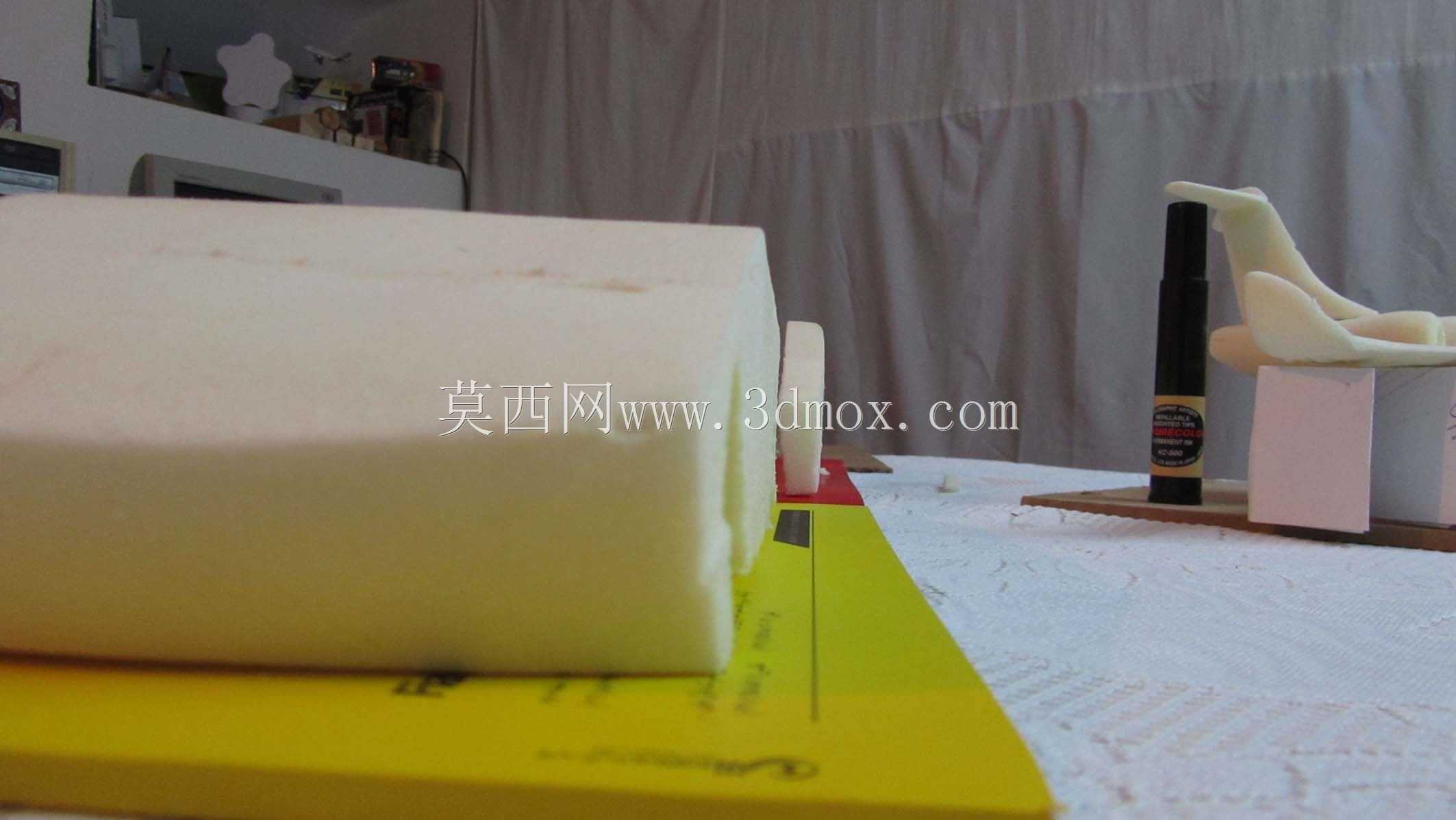

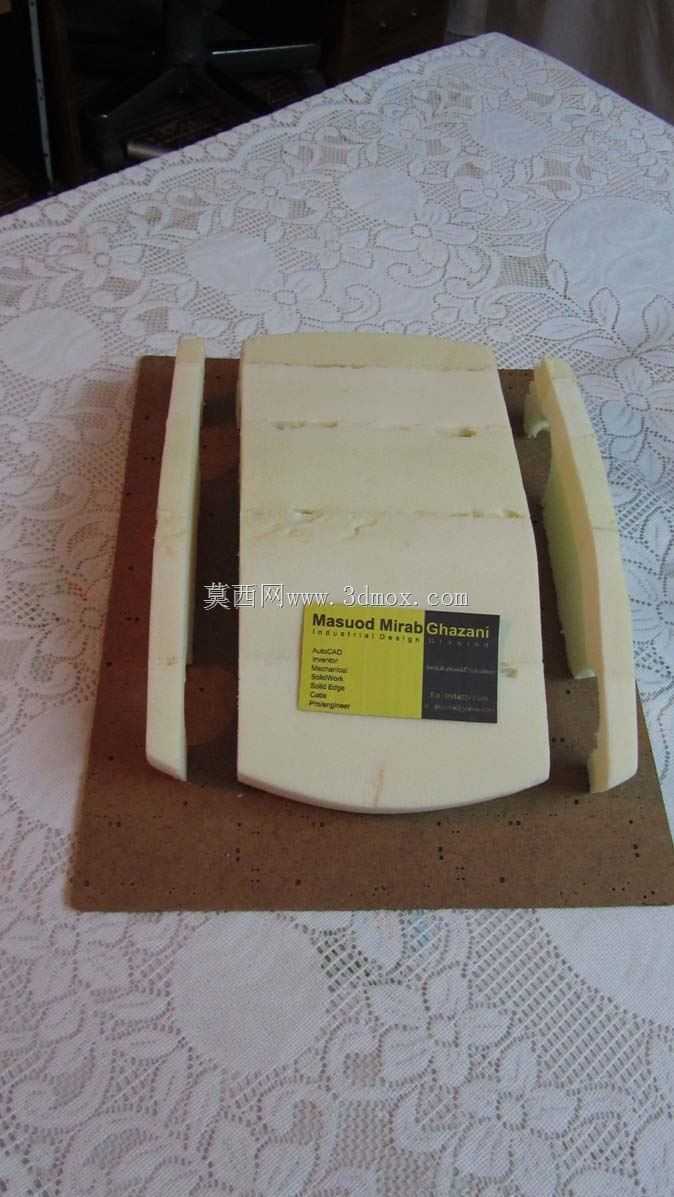

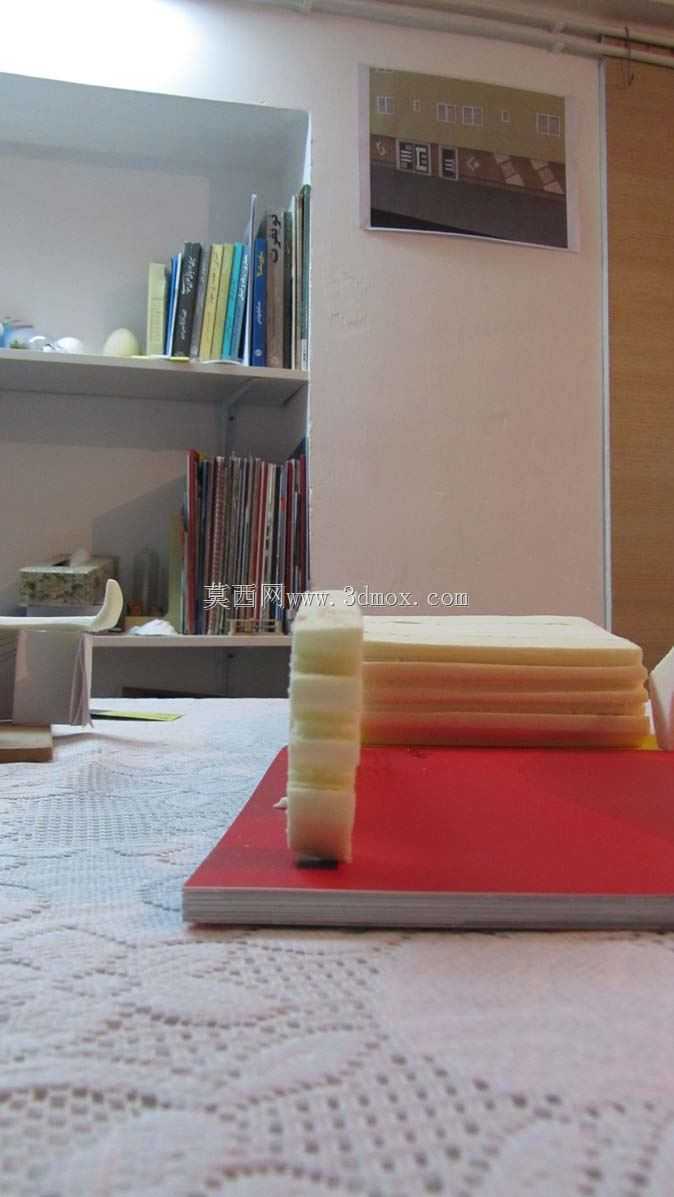

　　整个手板的制作过程不需要复杂的数控加工设备，只需要按照截面线切割泡沫板即可完成，制作周期短，修改成本低，适合造型初期多方案快速对比，当某一版造型的轮廓得到评审认可后，可在此基础上对泡沫表面进行打磨修整，填补层间台阶，再进行表面覆膜处理，得到更接近实车漆面效果的展示模型，也可直接作为后续油泥模型制作的粗胚基准，减少油泥堆敷的厚度，降低油泥材料的消耗。从安装边界来看，底部承载基座的尺寸略大于整车底部投影轮廓，超出部分作为手持搬运的受力边，避免搬运过程中直接触碰泡沫本体导致型面损坏，基座的平整度直接决定了整个手板放置时的水平度，保证评审时整车姿态的准确性，不会因为基座倾斜导致对车身接近角、离去角的判断出现误差。

　　这类泡沫堆叠手板除了用于汽车造型评审，还可用于风洞前期的粗测，虽然泡沫表面的粗糙度较高，但能快速验证整车大体的风阻走向，判断大的型面凹凸是否会产生明显的气流分离，为后续高精度模型的风洞试验提供方向参考，减少高精度风洞模型的修改次数。在结构设计思路上，采用等厚分层的方式大幅降低了加工难度，不需要复杂的三轴或五轴加工设备，普通的线切割或者热丝切割设备就能完成每一层泡沫的轮廓加工，层间定位可通过在泡沫层上设置定位孔，配合细杆贯穿各层实现快速对齐，粘接时采用低腐蚀性的泡沫专用胶水，避免胶水腐蚀泡沫表面导致型面凹陷。整个手板的比例可根据评审需求灵活调整，小比例手板适合多方案同屏对比，大比例手板可用于更细节的型面验证，轮拱位置的开孔在切割时预留了后续打磨的余量，避免切割误差导致轮拱尺寸偏小，无法匹配轮胎模型。车头与车尾的分层高度在型面转折密集的区域适当减小分层厚度，让层间台阶更小，更能反映真实的型面变化趋势，在型面平缓的区域可适当加大分层厚度，减少切割与粘接的工作量，平衡制作效率与模型展示精度。
