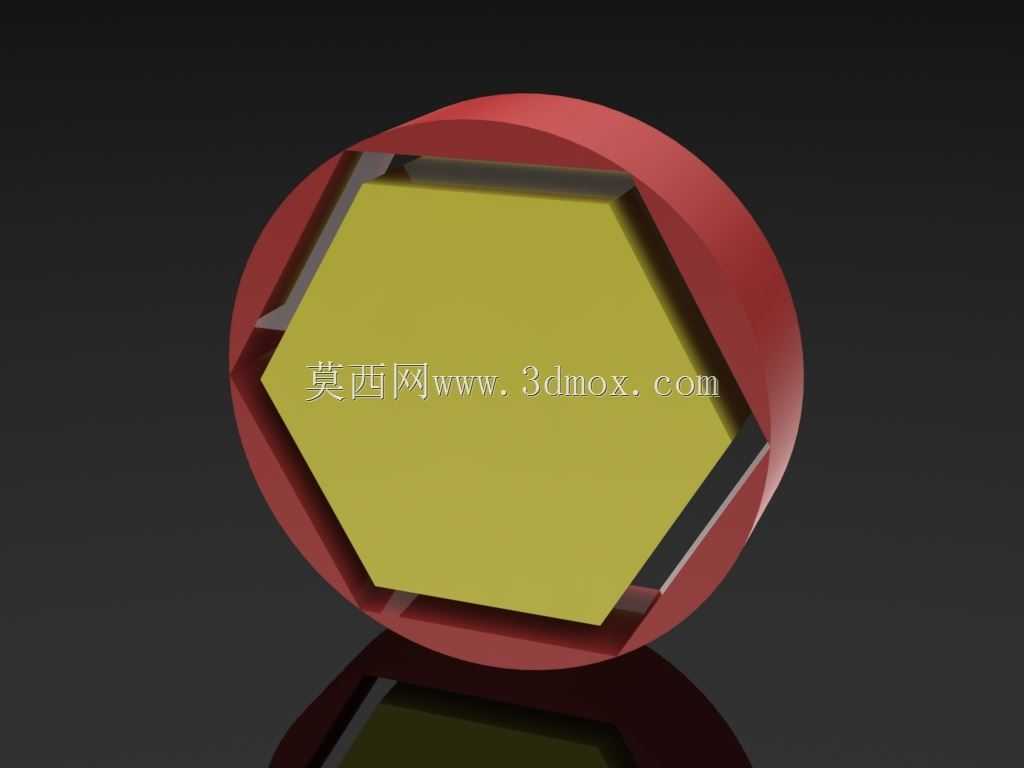

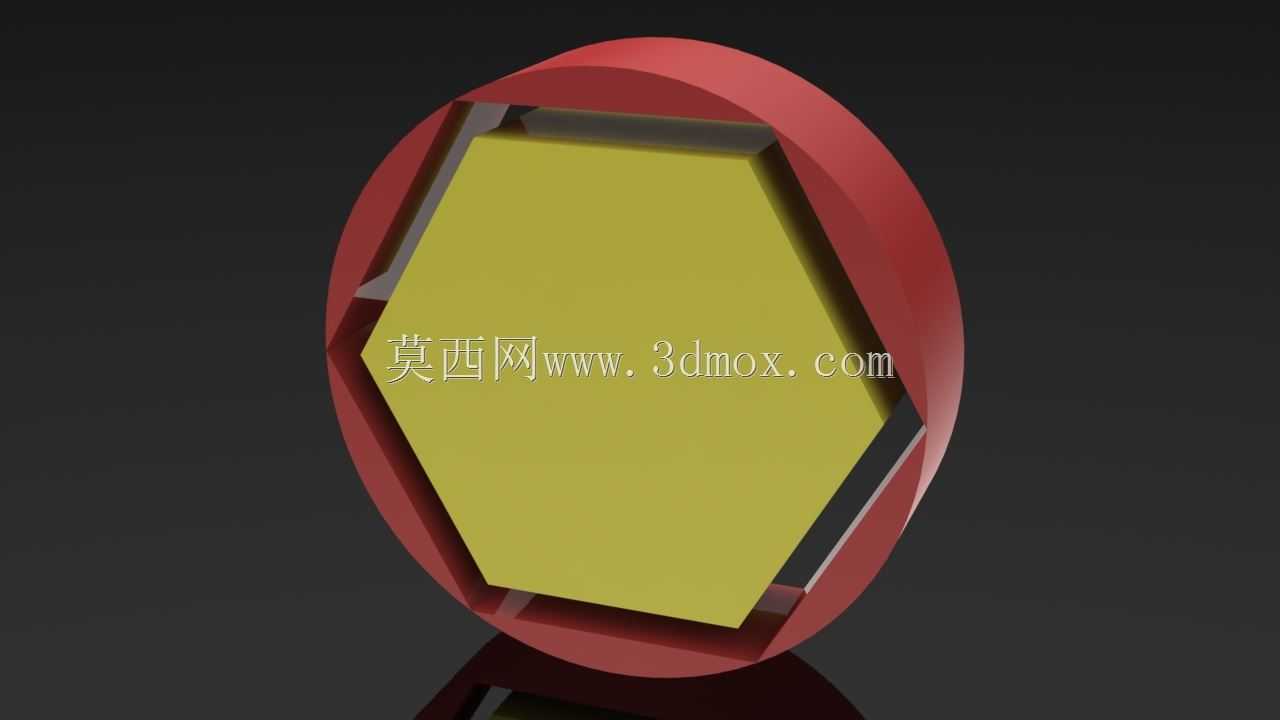

内嵌正六边形通孔环形结构件

　　在常规工装夹具的定位模块设计里，这类带正六边形内孔的环形结构件，常作为快换定位衬套使用，区别于常规圆形衬套，六边形内孔可以和对应规格的六角头螺栓、六角轴段形成周向防转配合，不需要额外加装销钉或者键槽就能限制转动自由度，在需要频繁拆装更换定位件的工装工位上，能减少至少三分之一的拆装操作步骤，降低工位换型的辅助时间。从结构设计逻辑来看，环形外圈采用等厚圆弧设计，外圈的圆弧面可以直接嵌入安装基座的圆形沉孔内，安装时不需要额外做防呆结构，圆形沉孔的加工难度远低于异形沉孔，普通钻床配合铰刀就能达到IT7级的安装配合精度，适配多数普通机加工车间的加工能力，不需要动用慢走丝或者五轴设备就能完成基座的配套加工。内孔的正六边形采用等边长设计，

　　六条边的直线度公差控制在0.02mm以内，相邻边的夹角严格控制在120度，和标准六角紧固件的对边尺寸公差保持一致，配合间隙控制在0.03-0.05mm之间，既可以保证六角件顺利插入，又不会因为间隙过大出现定位偏移，在手动拧紧或者气动扳手拧紧的工况下，能有效抵消拧紧过程中的周向剪切力，避免衬套跟转导致的定位失效。这类结构件也常作为流体管路中的限流孔板变体使用，当管路内输送的介质带有少量硬质颗粒时，六边形孔的棱角可以对介质中的团聚颗粒起到破碎作用，相比圆形孔板，六边形孔的通流截面在相同外接圆直径下，通流面积更小，棱角处的湍流效应更强，不容易出现颗粒沉积堵塞孔道的情况，在低压输送的粉体管路、冷却液循环管路中都有应用场景。

　　设计时需要注意环形外圈的厚度和内孔对边尺寸的比例，当内孔对边尺寸和外圈外径的比值控制在0.6-0.7之间时，结构件的整体刚性最优，既不会因为外圈过薄导致受压变形，也不会因为内孔过小导致通流或者穿装能力不足，安装边界上，外圈的轴向厚度通常比安装沉孔的深度小0.1mm，安装后端面不会突出基座表面，避免和相邻运动部件发生干涉，外圈和沉孔的配合采用H7/h6的间隙配合，方便磨损后快速更换，不需要额外的固定螺丝，依靠过盈配合或者端面压盖就能完成固定。在手动工具的转接头设计中，这类结构也可以作为套筒的基础基体，内六角孔直接和螺栓头配合，外圈的圆形结构方便和扳手的驱动方孔连接，相比整体式六角套筒，这种环形结构的套筒可以采用粉末冶金一次压制成型，

　　生产效率更高，材料利用率能达到95%以上，适合大批量量产，成型后只需要做简单的去毛刺和热处理就能达到使用强度要求，成本比切削加工的整体套筒低40%左右。需要注意的是，这类结构在承受轴向冲击载荷的工况下，六边形孔的棱角处会出现应力集中，设计时需要在棱角处做0.2-0.5mm的圆角过渡，避免冲击载荷下棱角处出现裂纹，延长零件的使用寿命，在表面处理上，根据使用场景的不同，可以做发黑、镀锌或者淬火处理，普通工装场景下做发黑处理就能满足防锈要求，在腐蚀环境下使用则需要做镀锌钝化，承受大扭矩的场景则需要整体淬火到HRC40-45，提高表面的耐磨性能。
