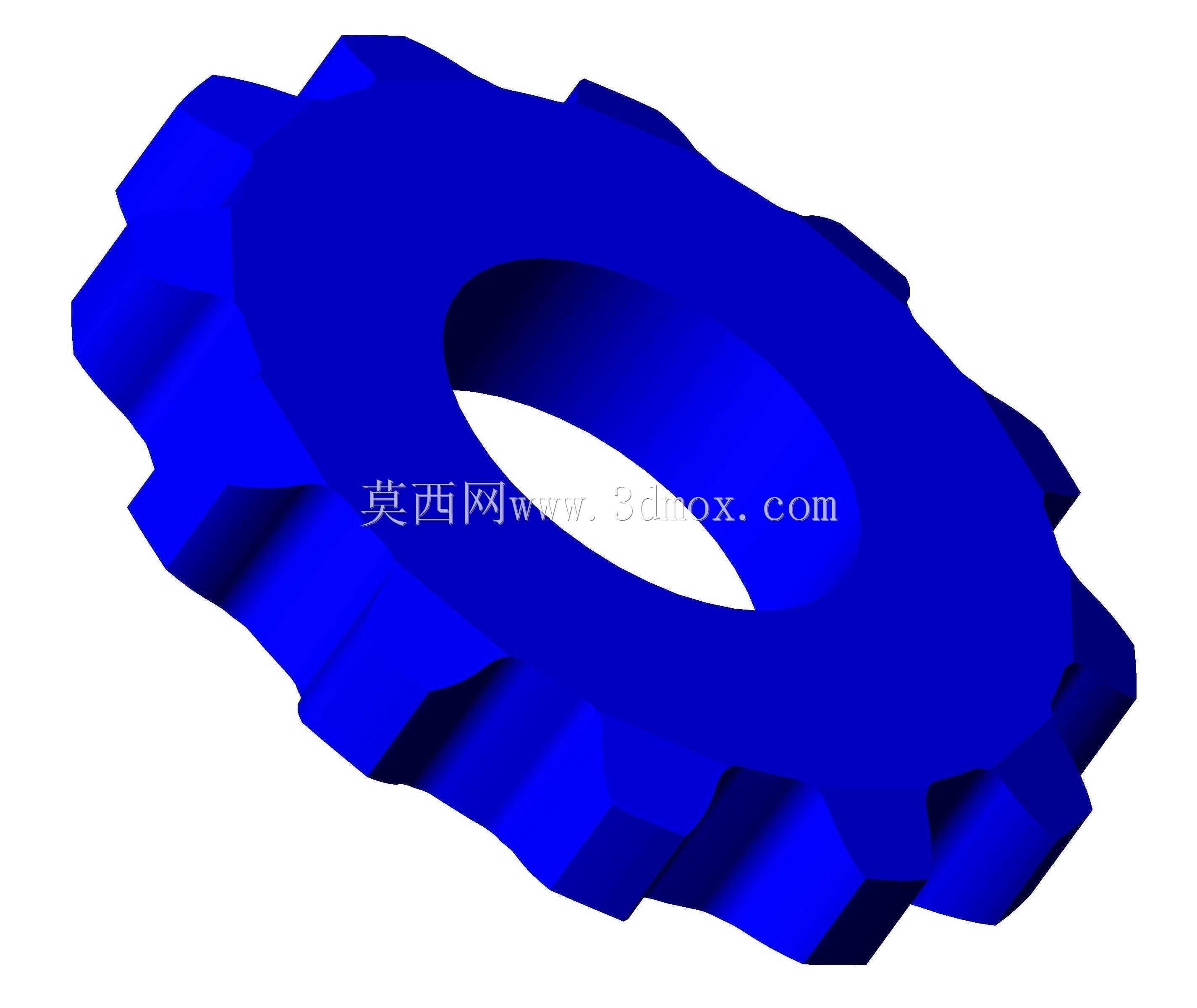

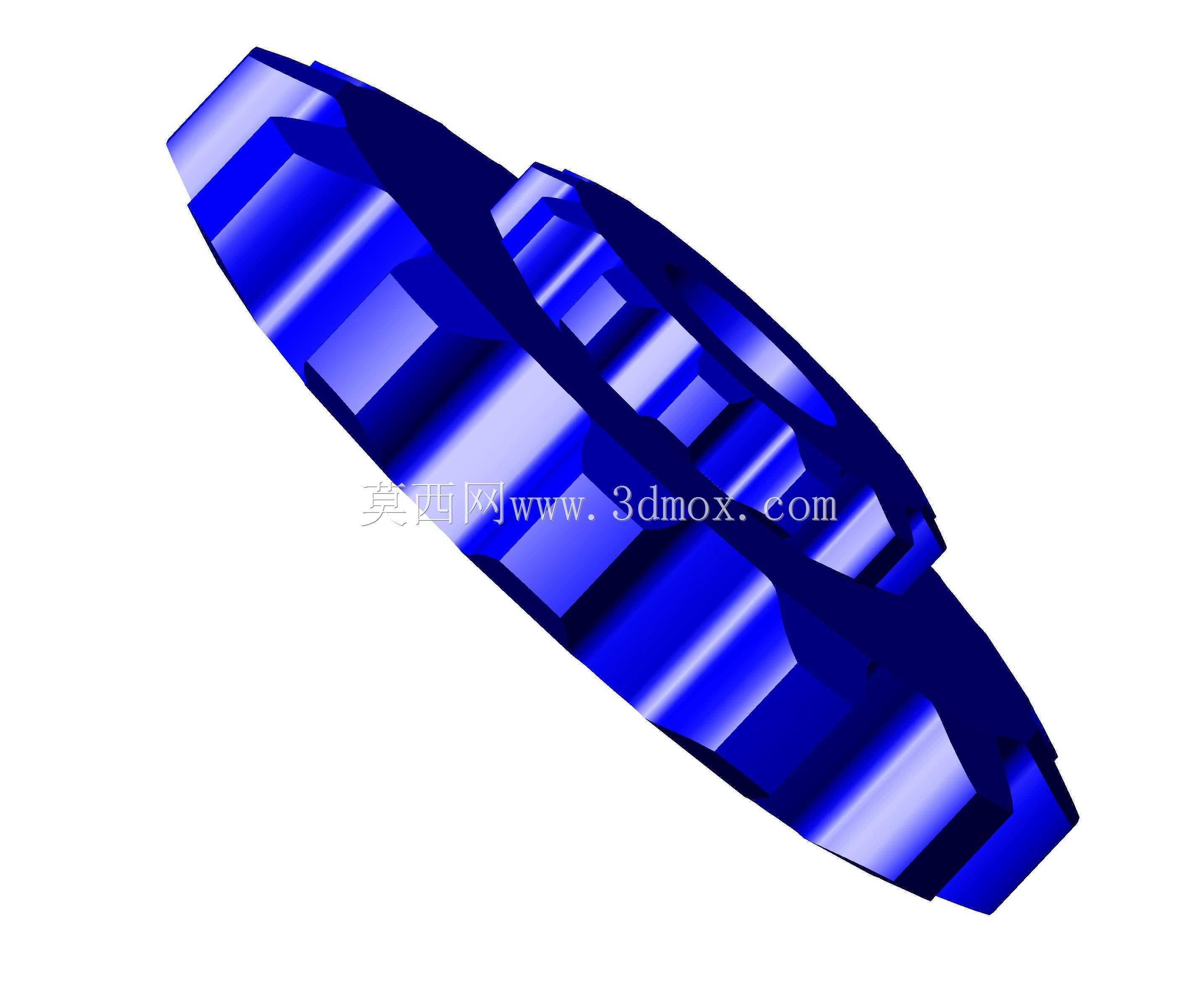

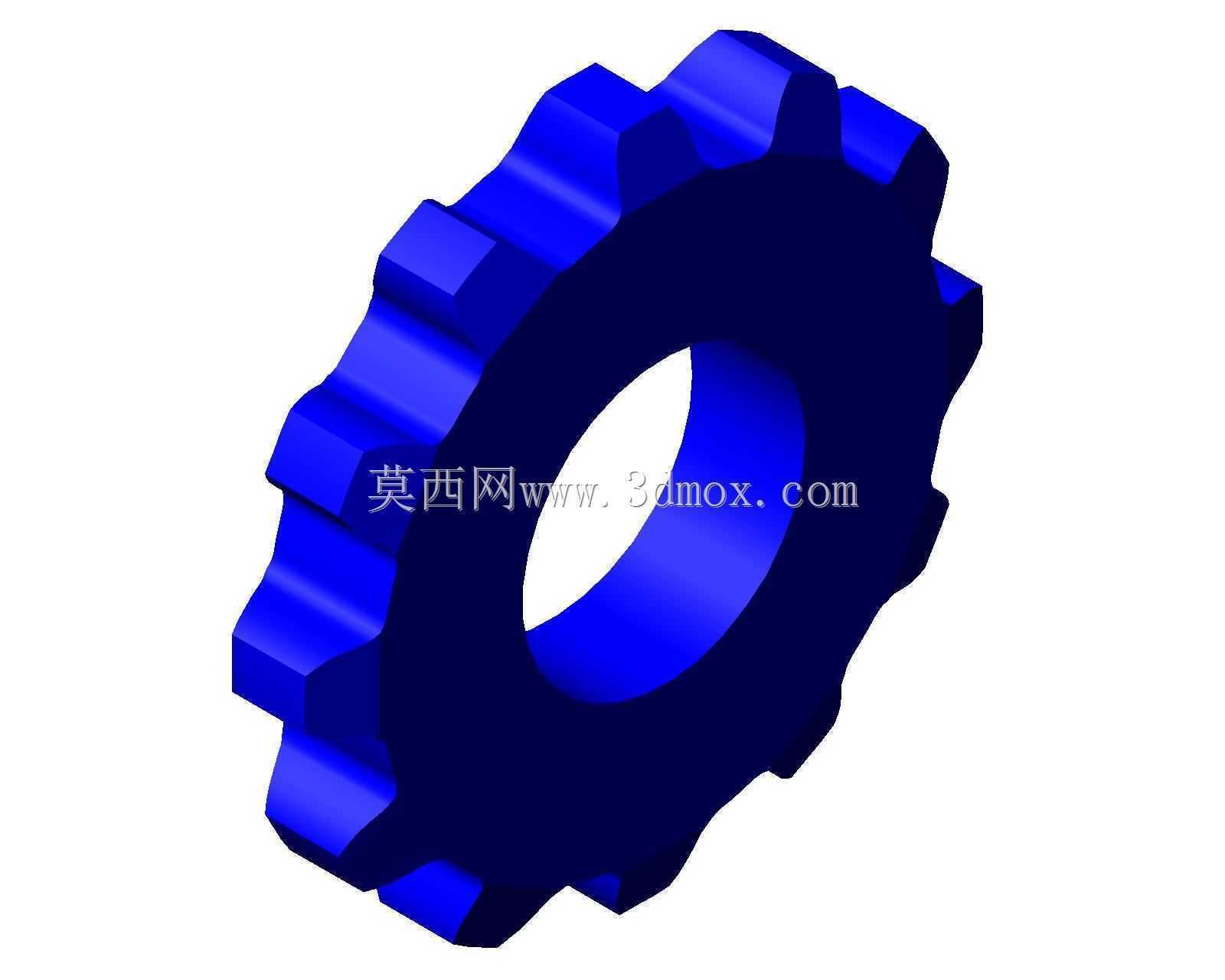

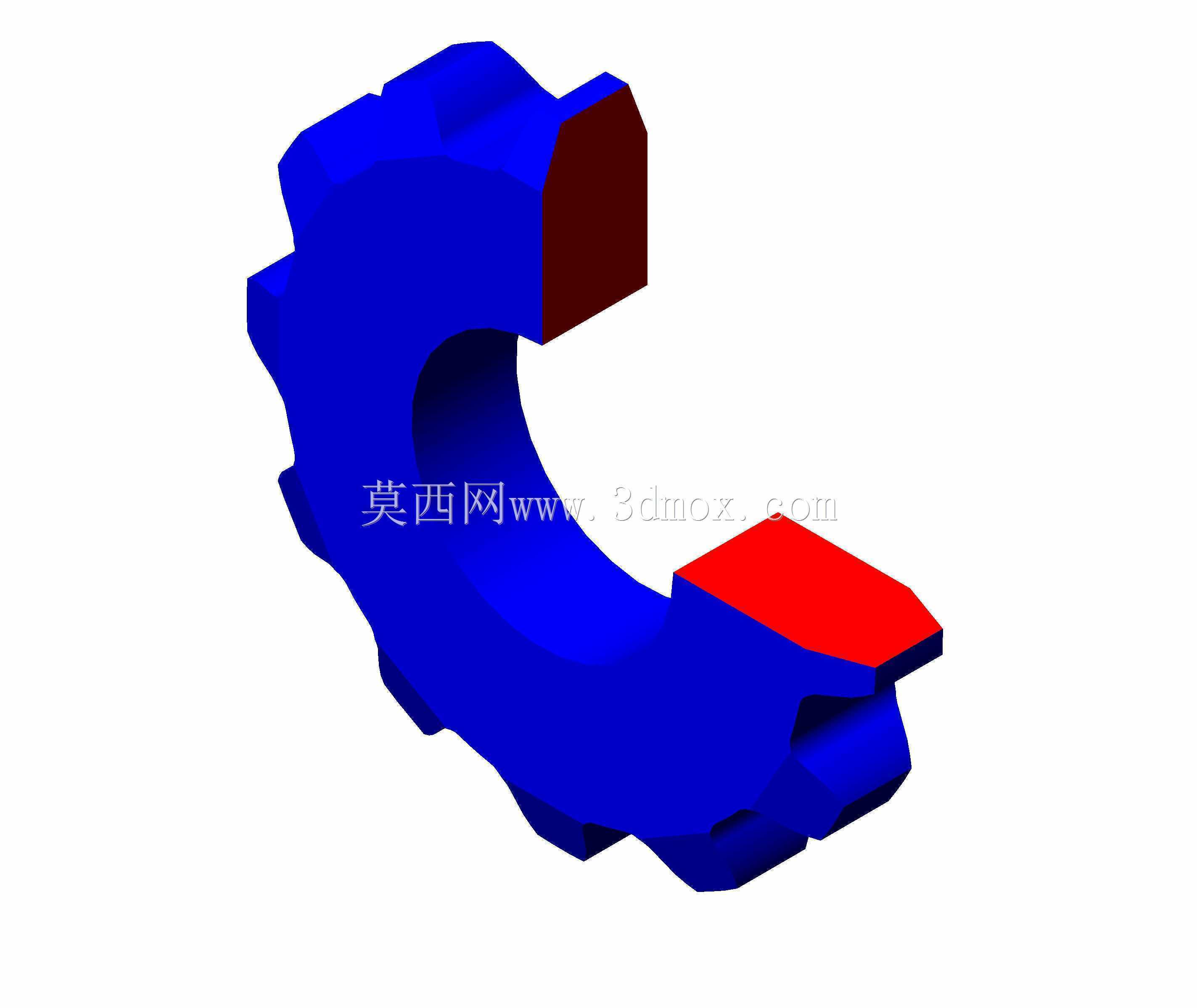

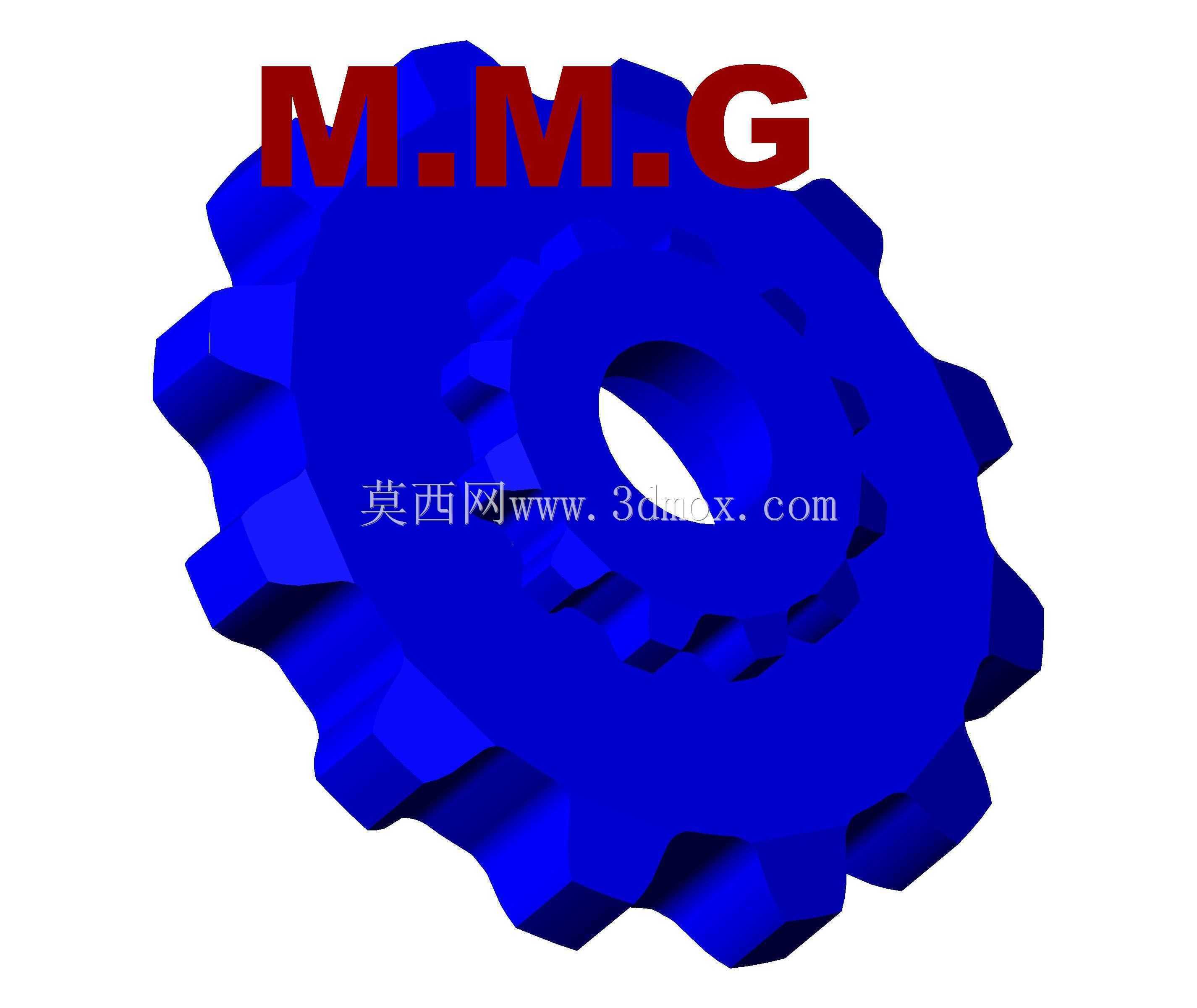

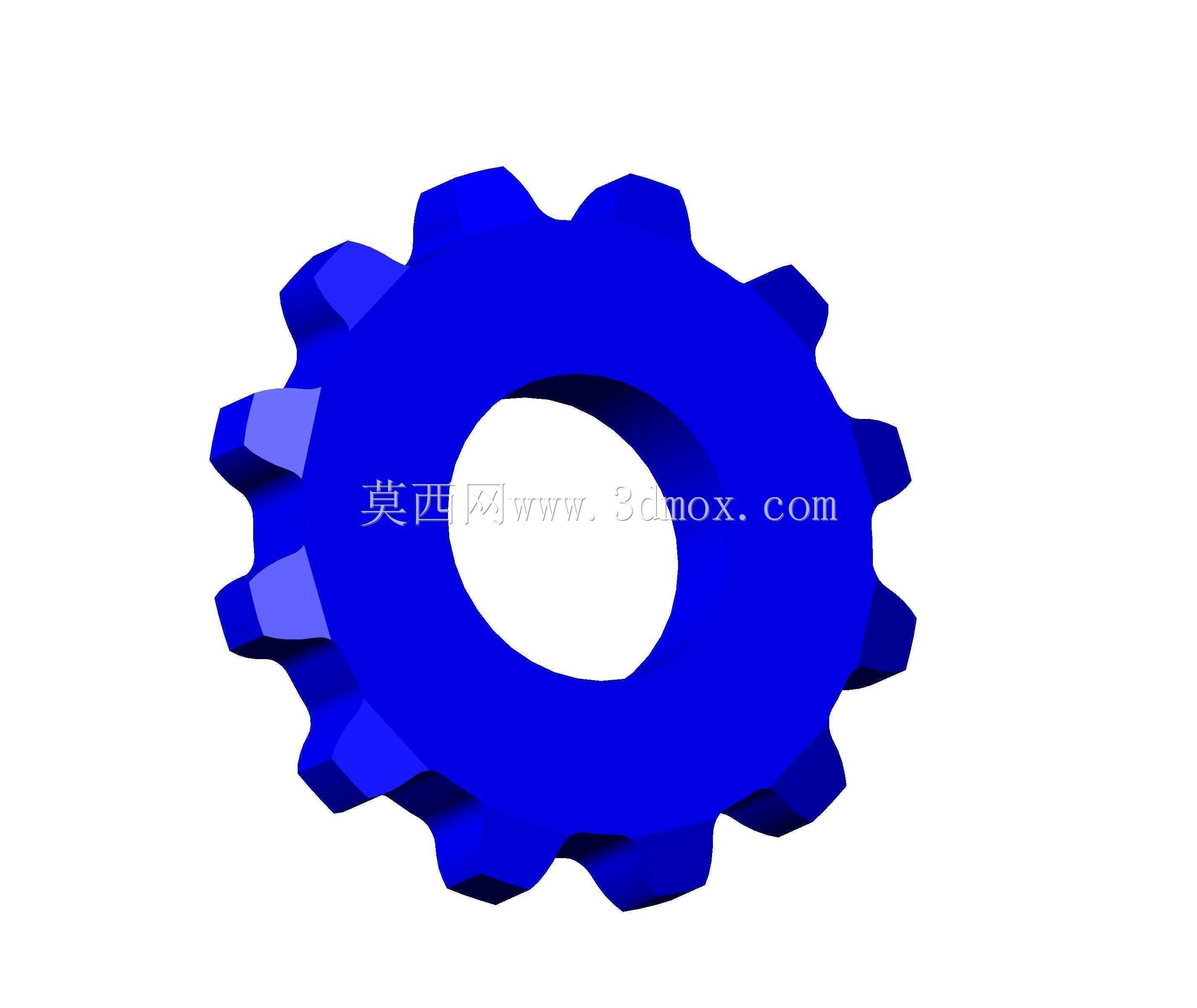

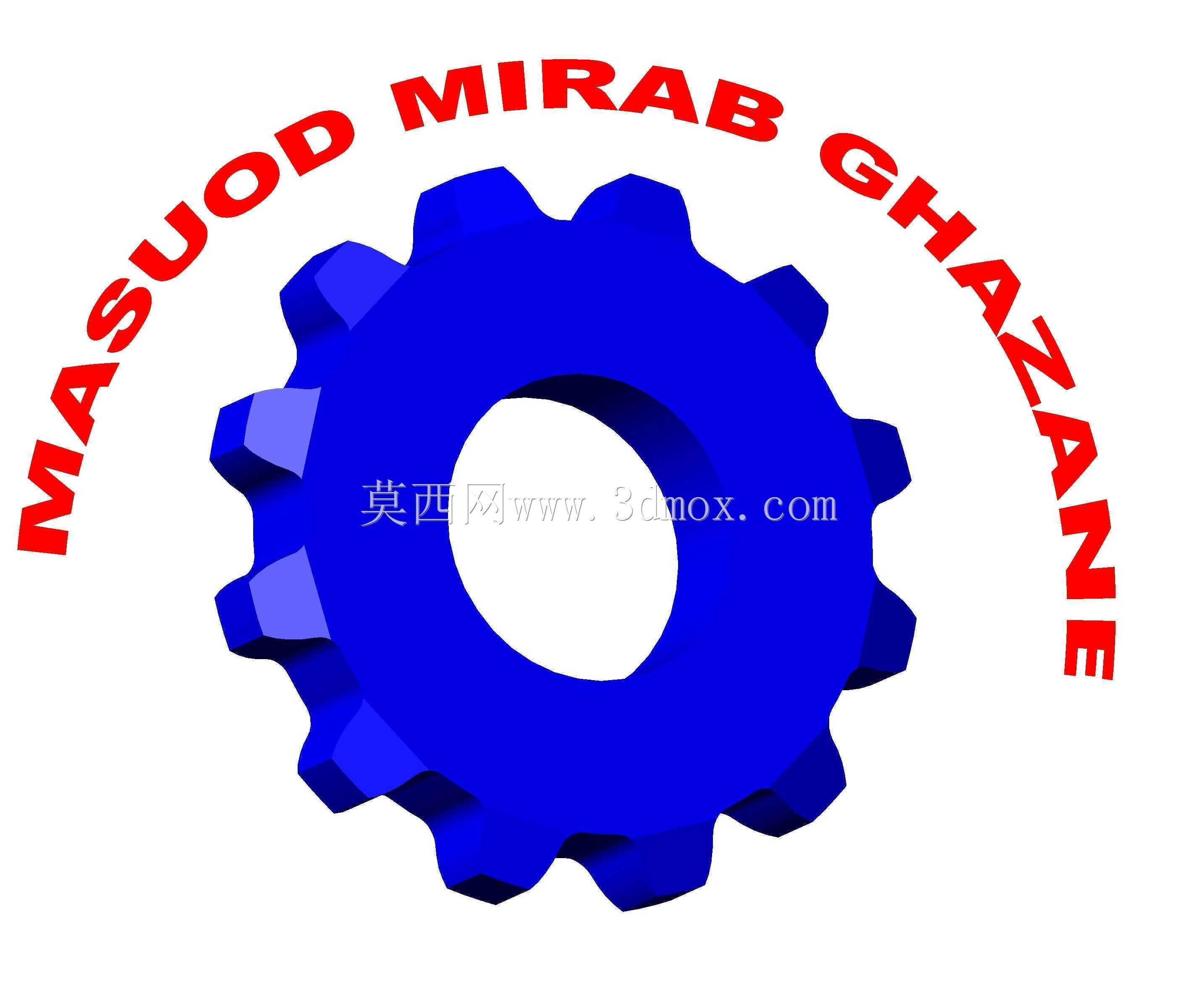

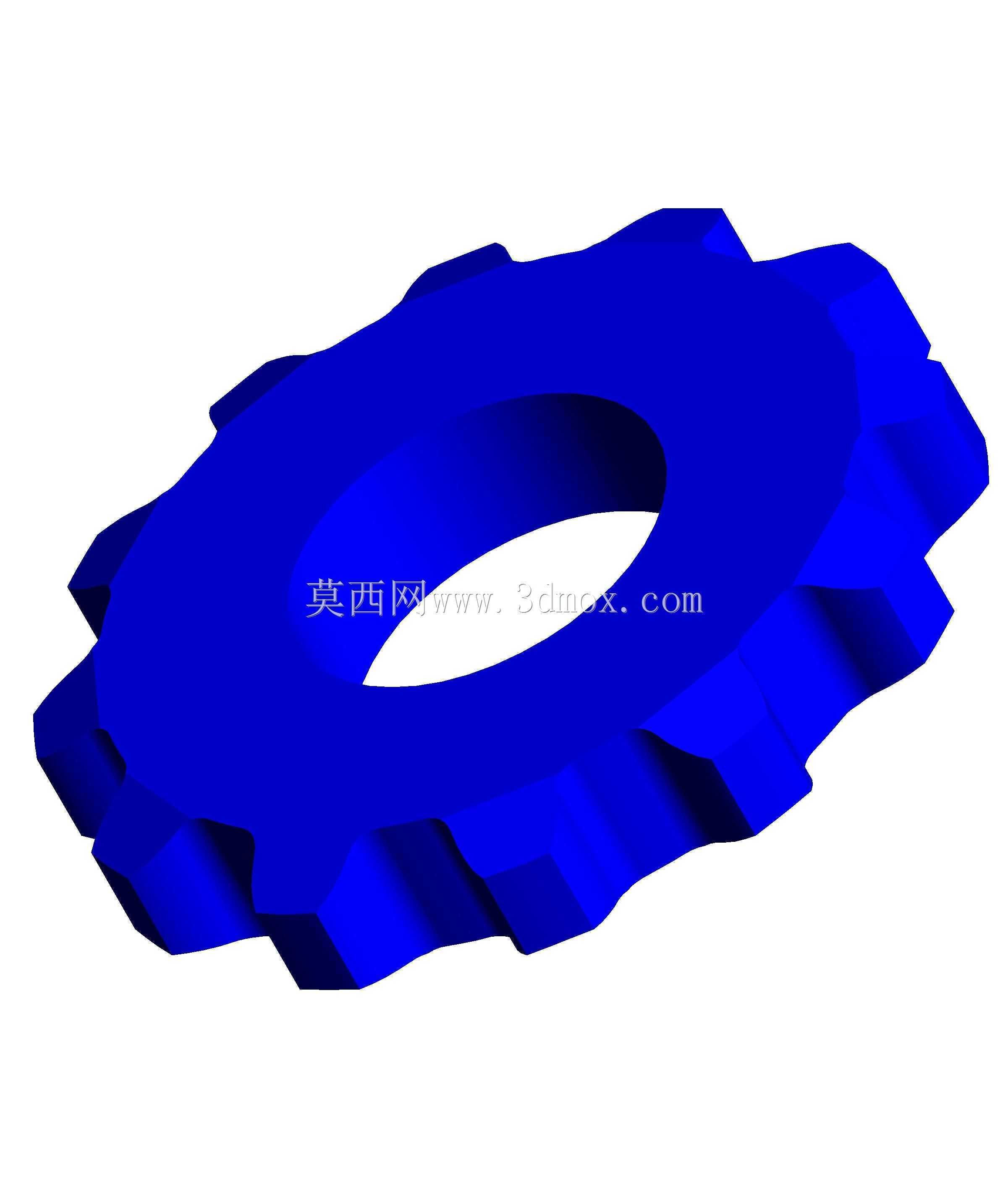

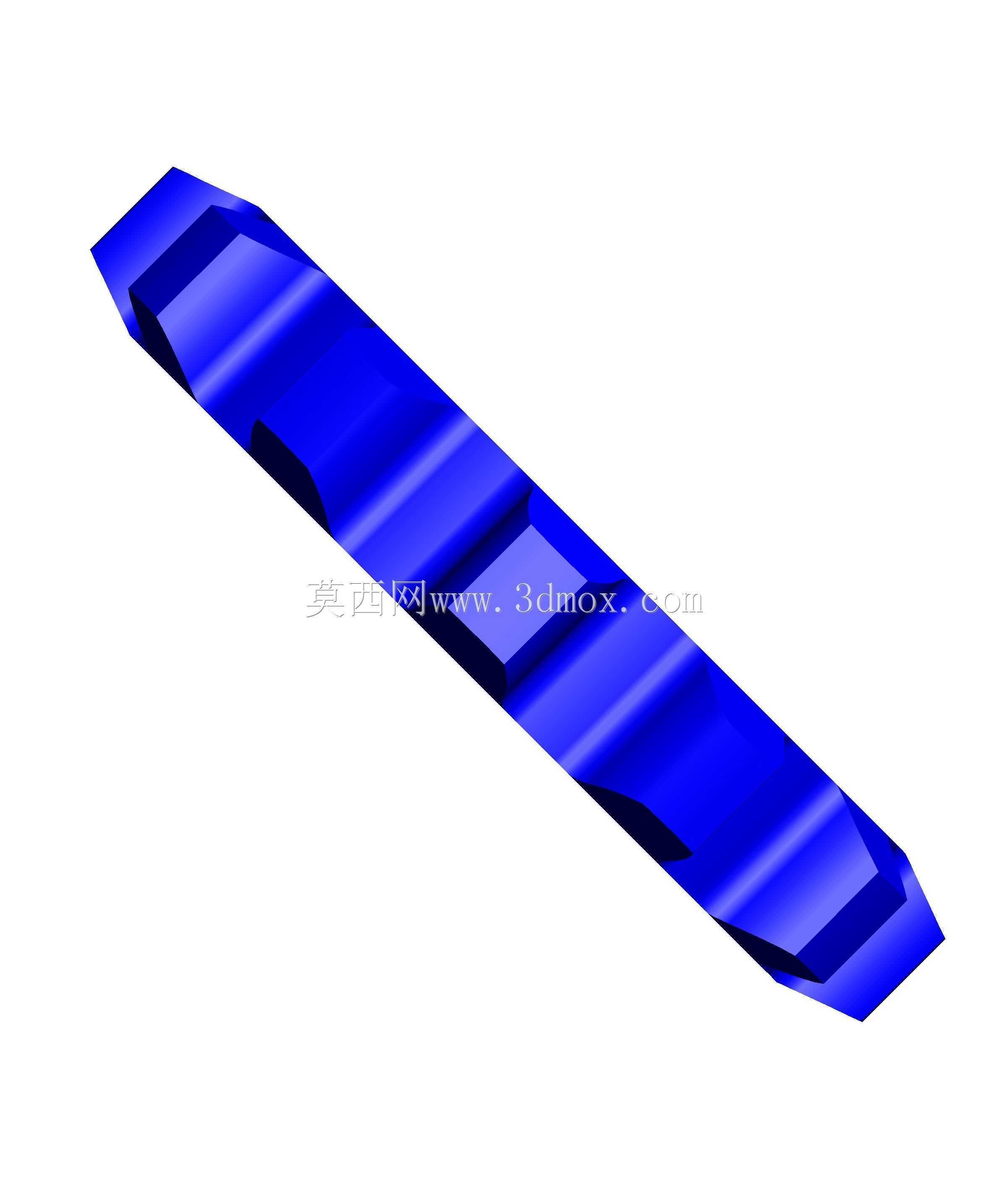

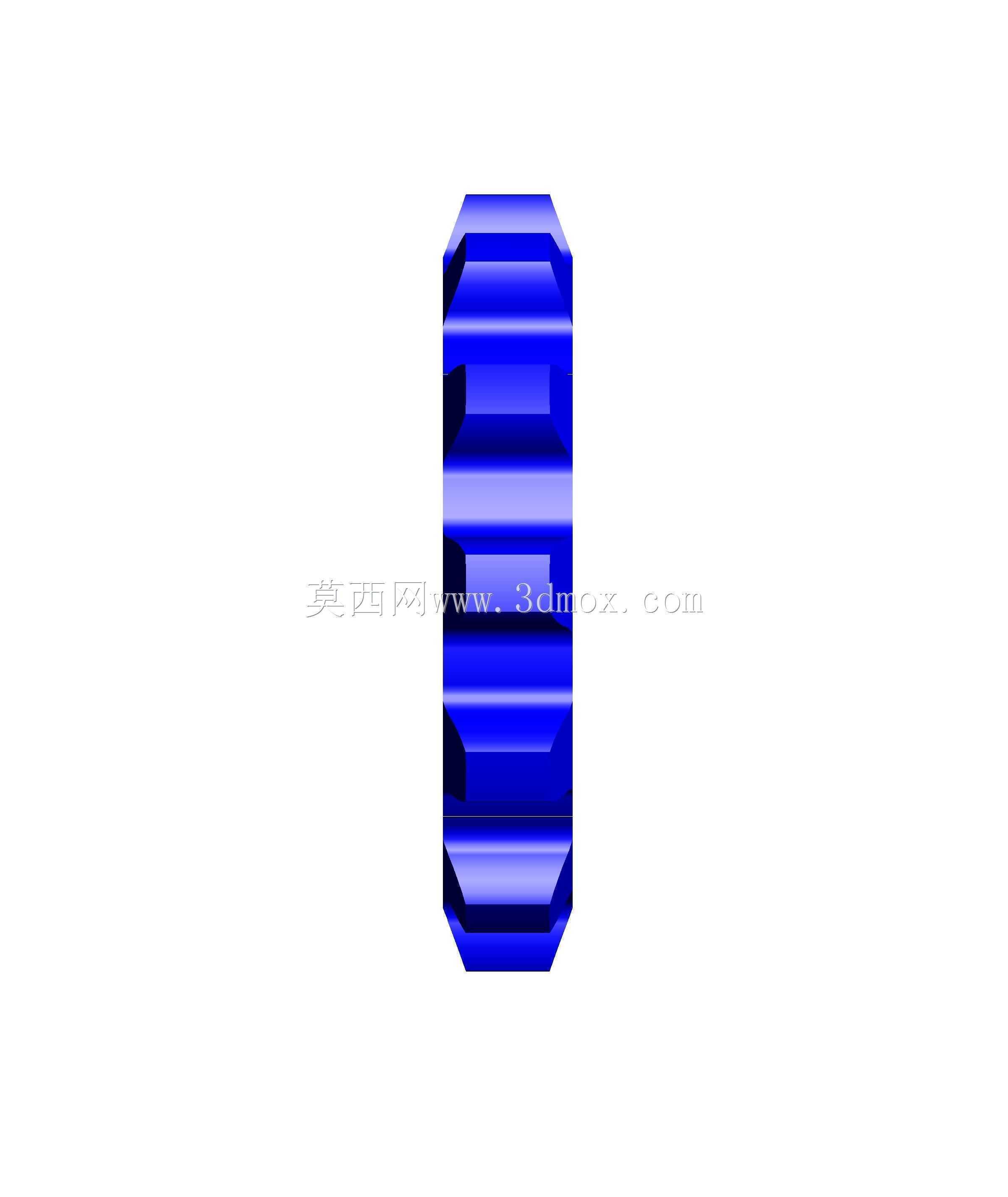

端面齿形调节锁紧垫圈三维结构

　　这类带周向齿形的环形垫圈，常被用在需要频繁调节锁紧位置的机械连接场景中，比如手动调节机构的档位定位、工装夹具的快速锁紧、小型传动装置的间隙调整环节，区别于普通平垫圈仅靠摩擦力防松的结构，它依靠周向均匀分布的端面齿与配合件的齿槽啮合，能在承受一定振动载荷的工况下保持锁紧位置不发生偏移，不会出现普通垫圈受振后松脱移位的问题。从结构设计逻辑来看，整体采用环形基体结构，中心通孔的尺寸需要匹配对应穿过的轴径或者螺栓外径，设计时通孔与配合件之间预留0.2-0.5mm的间隙，既保证安装时可以顺利套装，又不会因为间隙过大导致齿形啮合时出现偏心偏载。周向的齿形采用梯形截面设计，齿顶做了小圆弧过渡，避免齿部应力集中在长期啮合挤压下出现崩齿问题，

　　齿的倾斜角度设置为15度，这个角度既保证啮合时足够的轴向锁紧力，又能在需要调节位置时，施加不大的轴向力就可以让齿脱离啮合实现转动调节，不会出现卡滞无法调节的情况。齿形的数量根据垫圈的外径尺寸匹配，常规小尺寸规格设置12-18个齿，大尺寸规格可增加到24个齿，保证每一次转动调节的最小角度足够小，满足精细化位置调节的需求。在实际安装使用时，这类垫圈的两个端面分别贴合固定件和活动调节件，其中带齿的端面朝向带有对应齿槽的调节件侧，光滑端面朝向被压紧的固定件侧，当需要调整位置时，施加轴向压力让垫圈与齿槽分离，转动调节件到目标位置后卸除轴向压力，垫圈在轴向预紧力的作用下重新与齿槽啮合，完成位置锁定。设计建模过程中，首先绘制环形基体的截面草图，

　　确定内孔、外圆的基础尺寸，再通过圆周阵列的方式生成周向均匀分布的齿形结构，对齿根、齿顶的位置做圆角处理，避免建模时出现尖锐棱角导致后续工程图出图、加工编程时出现应力集中提示，同时对齿形的啮合面做平行度公差约束，保证啮合时整个齿面均匀接触，不会出现局部齿面受力过大导致的磨损过快问题。从安装边界来看，这类垫圈的轴向厚度比同规格平垫圈厚1.5-2mm，预留出齿形的啮合深度，安装时需要在轴向预留对应厚度的装配空间，避免装配后出现轴向间隙不足导致的压紧过度问题；外圆的齿形外径比基体直径大2-3mm，安装时周边需要预留足够的转动空间，保证调节转动时齿部不会和周边的其他结构件发生干涉。在工况适配性上，这类齿形垫圈可以承受中等强度的轴向载荷，

　　适合用在手动调节、低转速、有一定振动的设备部位，比如小型机床的进给档位调节、手动工装的夹紧位置锁定、检测设备的定位高度调整等场景，相比螺纹锁紧的调节结构，它的调节速度更快，不需要反复旋转螺母，只需要轴向抬起、转动、放下三个动作就能完成位置调整与锁定，能大幅提升手动调节的操作效率。建模时需要注意齿形的阵列角度误差控制在0.1度以内，保证每个齿的位置精度，避免啮合时出现个别齿无法完全贴合的问题，同时中心通孔的同轴度公差控制在0.05mm以内，保证套装在轴上时不会出现偏心，导致齿形啮合时受力不均。
