四球环形连接限位结构三维造型

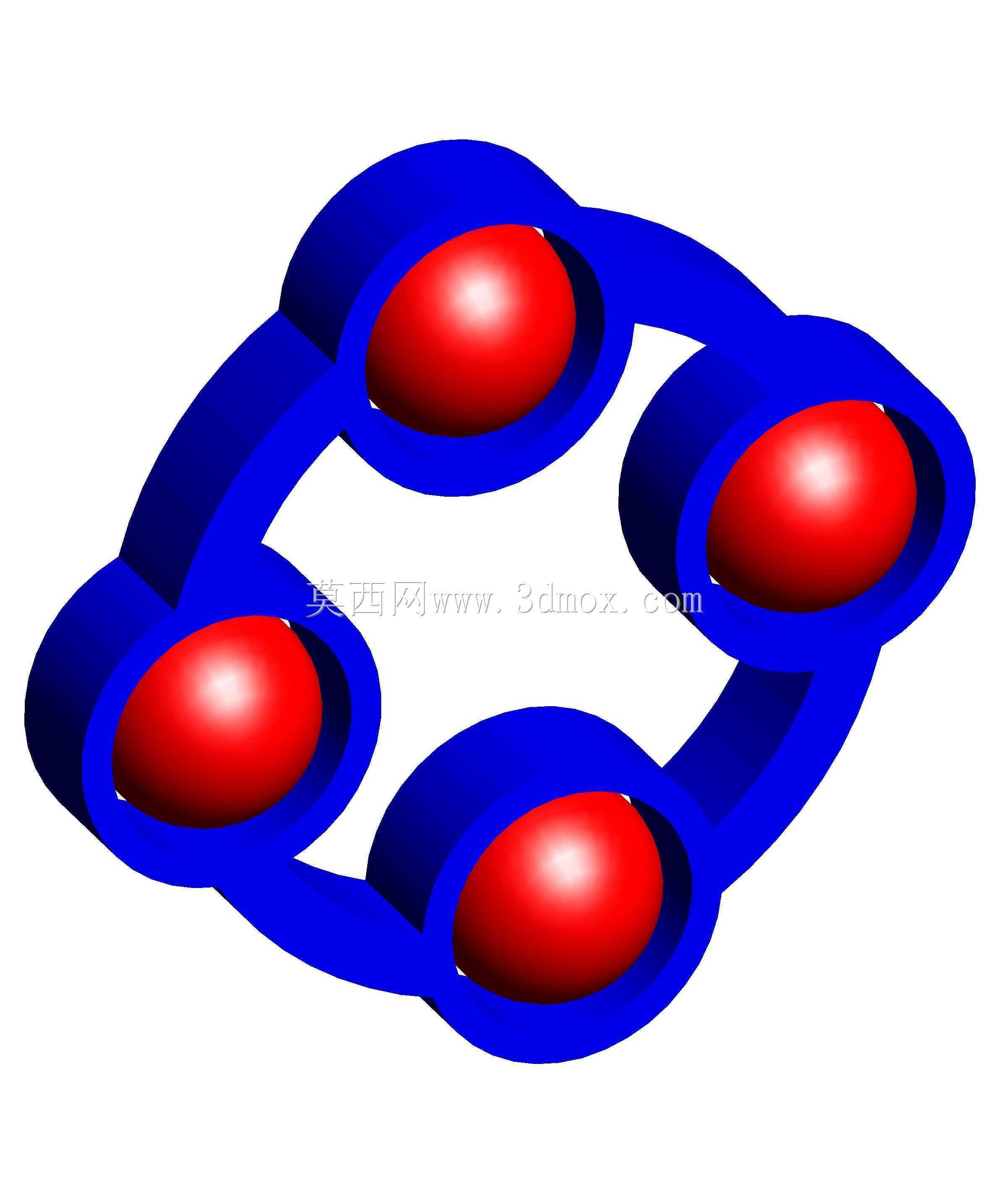

　　在自动化输送线的转角换向工位、小型传动机构的柔性连接节点，这类四球环形限位结构的应用场景十分广泛，它既可以作为滚动换向的承载单元，也能作为多向定位的缓冲连接件，替代传统的刚性连接块来降低部件间的硬接触磨损。从结构设计逻辑来看，整个构件采用环形闭合框架作为主体承载基体，四个球形嵌件均匀分布在框架的四个圆弧定位槽内，每个球体的外露球面高度一致，框架的连接臂采用等截面圆弧过渡设计，不存在应力集中的直角棱边，能在承受径向载荷时将受力均匀分散到整个环形基体上，避免局部应力超限导致的结构断裂。

　　设计过程中首先要确定的是球体的直径与框架定位槽的配合公差，球体与槽体采用间隙配合，预留的活动间隙控制在0.1-0.2mm之间，既保证球体可以在槽内自由滚动，又不会出现过大的窜动间隙导致定位偏移。环形框架的截面尺寸根据实际承载需求匹配，常规工况下框架的臂厚不小于球体直径的1/4，确保框架在承受100N以内的径向压力时不会发生塑性形变。安装边界方面，整个结构的外轮廓为类正方形圆角结构，四个方向的安装定位基准可以选在相邻两个球体的中心连线中点位置，安装时不需要额外设计复杂的定位卡槽，仅需要在安装基体上加工出与环形框架外轮廓匹配的沉台，沉台深度控制在框架厚度的1/3即可完成限位固定，不需要额外的紧固件就能实现稳定装配。

　　从实际使用功能来看，四个外露的球面可以同时作为四个方向的滚动接触点，在小型物料的换向输送场景中，物料经过该结构时可以借助球体的滚动实现无卡顿换向，相比传统的固定导向块，摩擦阻力能降低60%以上，有效减少物料表面的划伤概率。在作为柔性连接构件使用时，四个球体可以分别抵接四个不同方向的传动件，借助球体的微量转动补偿传动件之间的安装角度误差，避免刚性连接时因为装配同轴度偏差导致的传动卡滞。结构的材质选择上，环形基体可以采用工程塑料或者压铸铝合金制作，球体采用轴承钢材质，兼顾轻量化与耐磨性能，在有耐腐蚀需求的工况下，球体也可以替换为陶瓷材质，适配化工、食品加工等特殊场景的使用要求。

　　建模过程中需要注意环形框架的四个定位槽的同轴度偏差，每个槽的球心必须落在同一个圆周上，相邻球心的夹角严格控制在90度，偏差不超过0.05mm，否则会出现球体装配后外露高度不一致的问题，导致使用时出现受力不均的情况。框架的连接臂与定位槽的过渡位置要做倒圆角处理，倒圆角半径不小于1mm，避免注塑或者压铸成型时出现缩孔缺陷，同时也能提升结构的抗疲劳强度。整个结构没有多余的冗余设计，所有曲面都服务于功能需求，不存在装饰性的非功能曲面，完全从工程实用角度出发完成造型设计，能直接导入装配体中完成虚拟装配验证，也可以直接导出工程图用于生产加工。
