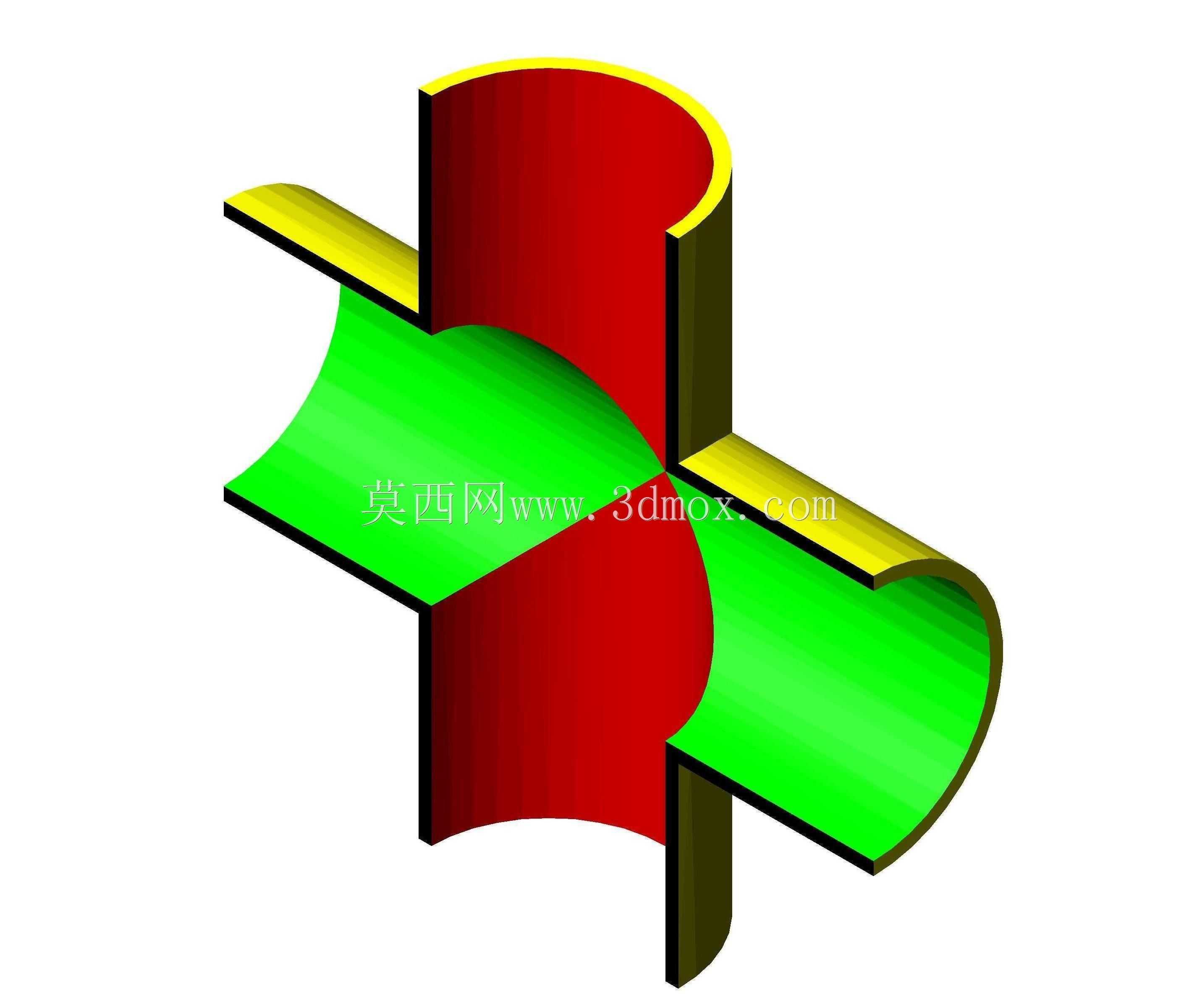

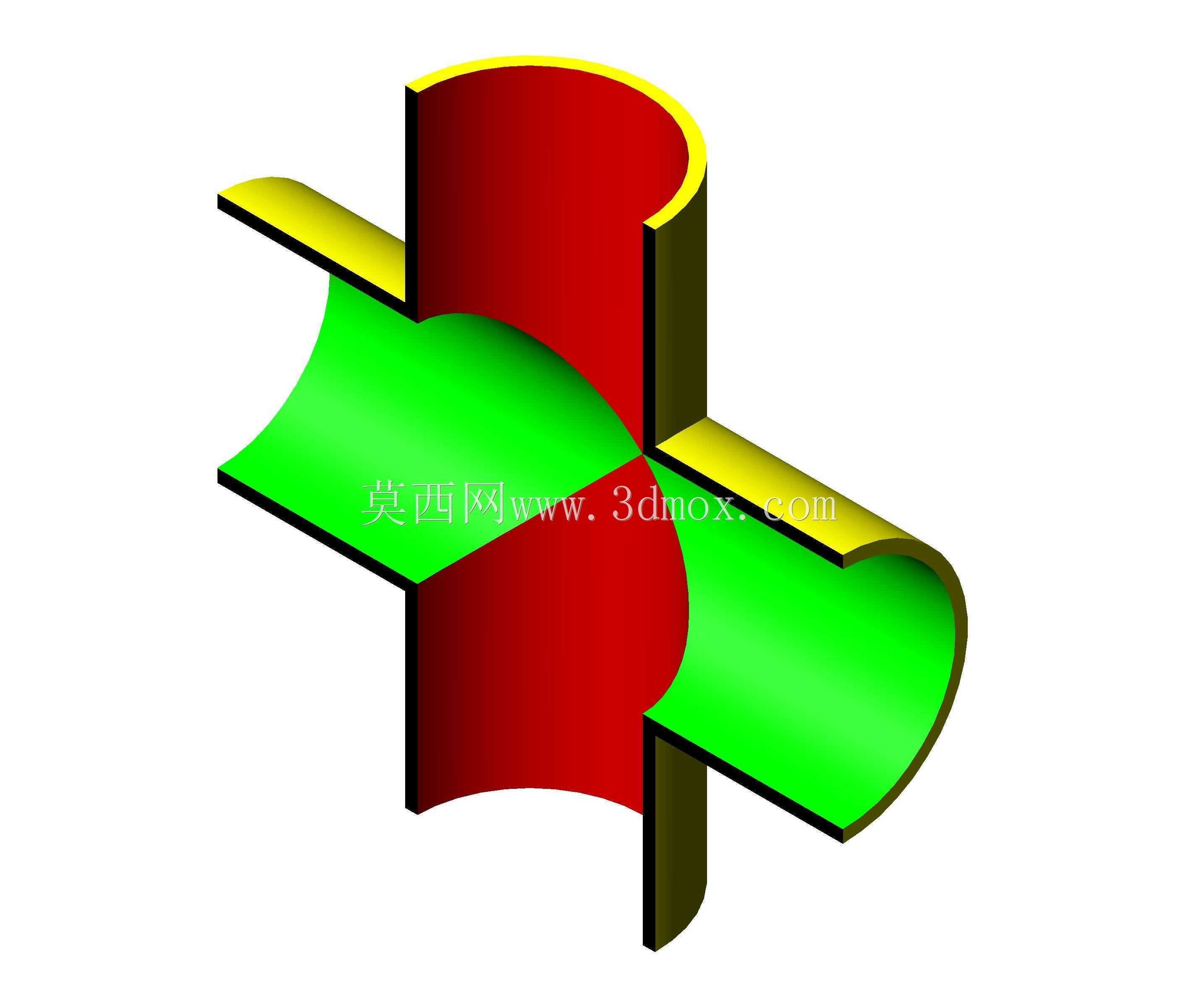

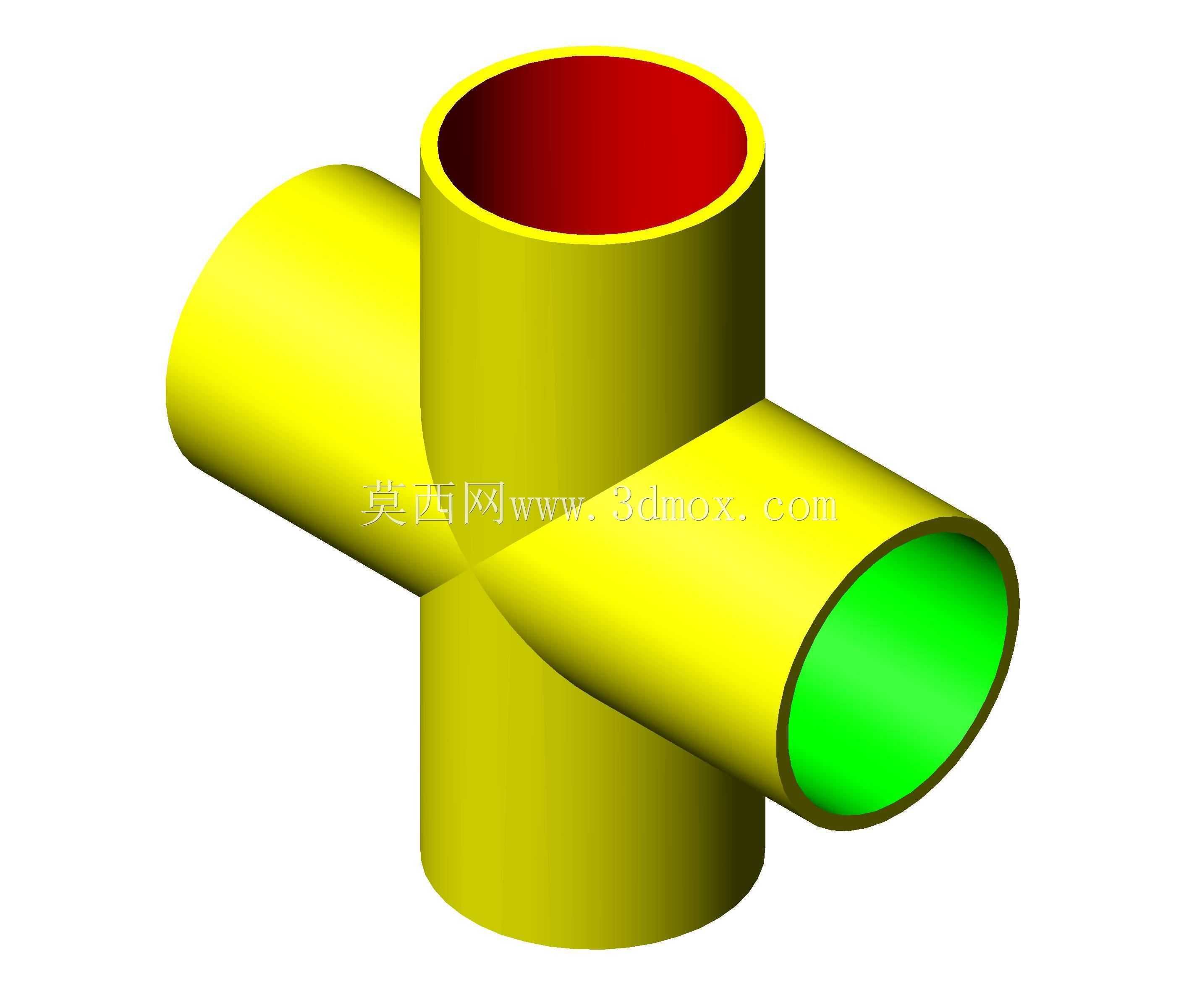

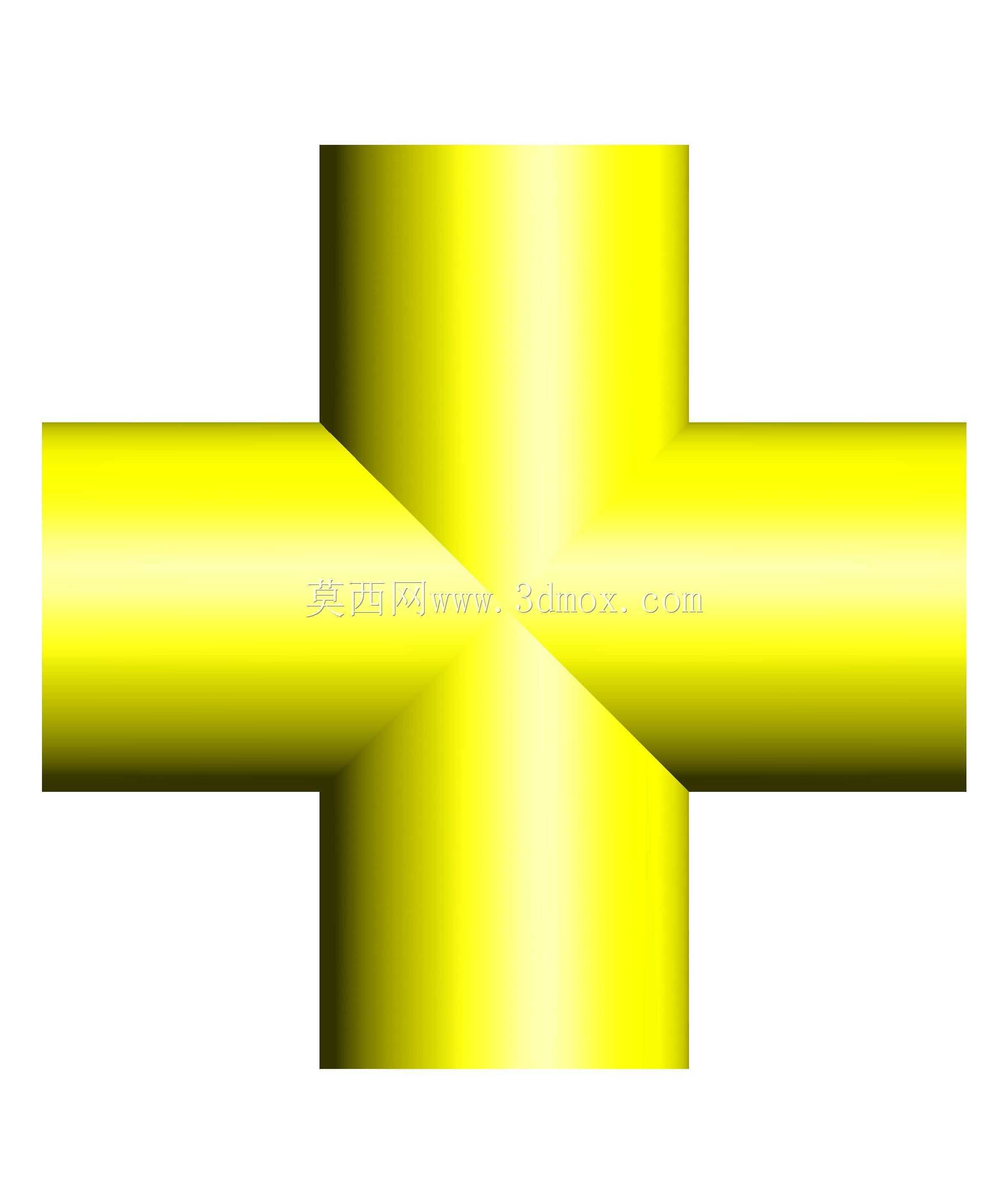

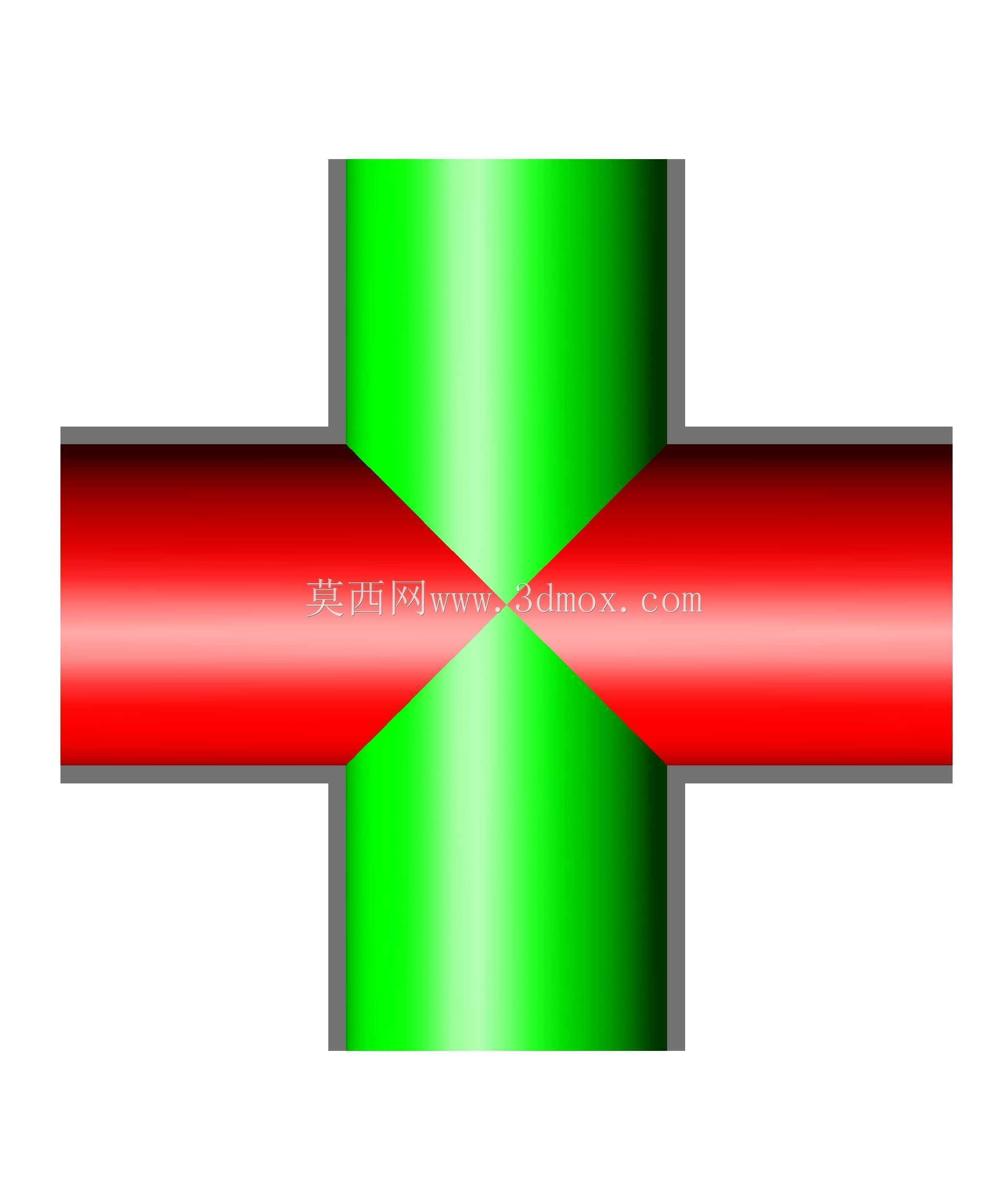

等径正交十字圆柱相贯连接结构

项目分类:通用机械零部件 发布时间:2022-01-29 ID:526659
  • 等径正交十字圆柱相贯连接结构
  • 等径正交十字圆柱相贯连接结构
  • 等径正交十字圆柱相贯连接结构
  • 等径正交十字圆柱相贯连接结构
  • 等径正交十字圆柱相贯连接结构

  这类十字正交等径圆柱相贯结构,在流体输送管网、通风管路系统、粉体物料输送支路中是极为常见的节点形式,日常做管路布局设计时,经常会遇到需要在主通路中引出垂直支路、或是实现两个正交方向通路十字交汇的工况,这一结构就是为这类场景提供标准化的连接载体。从设计逻辑上看,整个结构采用等径圆柱正交的布局,四个方向的通径完全一致,相贯线的处理是整个建模的核心要点,实际加工中相贯面的贴合精度直接决定了节点处的密封性能与流体通过效率,建模时需要严格保证两个圆柱的轴线垂直相交于同一点,不存在偏心错位,否则会导致通流截面突变,增大局部阻力损失,甚至在长期带压运行时出现应力集中引发的结构开裂。

  从安装边界来看,四个圆柱端面的同轴度、端面与轴线的垂直度都有明确的公差要求,实际装配时可以直接对接同管径的管路,不需要额外做变径转接,端面可以根据使用场景选择焊接坡口、法兰连接位或是快装接头结构,适配不同压力等级的管路系统。外形上整体呈中心对称结构,没有多余的外凸结构,在紧凑的设备内部管路布局中,可以有效节省安装空间,不会和周边的管线、结构件产生干涉。

  实际应用中,这类结构不仅用于流体输送场景,在框架结构的节点连接、传动系统的十字轴类零件毛坯设计中也会用到类似的相贯结构,只是根据受力需求调整壁厚、过渡圆角参数。做结构设计时,相贯位置的应力分布是校核重点,尤其是在交变载荷、带压输送的工况下,相贯线处的壁厚需要做适当加厚处理,避免长期运行出现疲劳损伤;如果是用于流体输送场景,相贯处的内表面需要做平滑过渡处理,减少流体在节点处的涡流产生,降低管路振动与噪音。

  建模过程中,相贯线的生成需要严格遵循两个圆柱的空间相交几何关系,不能出现曲面褶皱、接缝错位的问题,否则后续导入工程图生成加工图纸时,会出现轮廓线错误,直接影响数控加工的走刀路径。这类节点结构在整个管路系统中虽然只是单个组成部件,但它的加工精度、结构合理性会直接影响整个管网的运行稳定性,设计时需要结合整个系统的工作压力、输送介质特性、安装空间限制做参数调整,比如输送腐蚀性介质时需要在内壁增加防腐层预留厚度,高压工况下需要在相贯位置增加加强筋结构,大口径管路应用时还要在节点处增加支撑位,避免管路自重导致的结构变形。

  从通流特性来看,等径正交的结构相比异径交汇的节点,局部阻力系数更小,流体在四个方向切换流向时的压力损失更低,适合用于需要双向、多向通流的管路系统,比如循环水系统的支路分配、通风系统的风口节点、粉体输送的分路节点都能看到这类结构的应用。设计时还要考虑加工工艺的可行性,如果是采用焊接工艺制作,相贯线处的坡口角度需要匹配焊接工艺要求,保证焊透率;如果是采用一体铸造或是3D打印制作,需要预留拔模斜度或是打印支撑的去除空间,保证结构可以顺利加工成型。
