叉型铰接式可拆卸连接靠背构件

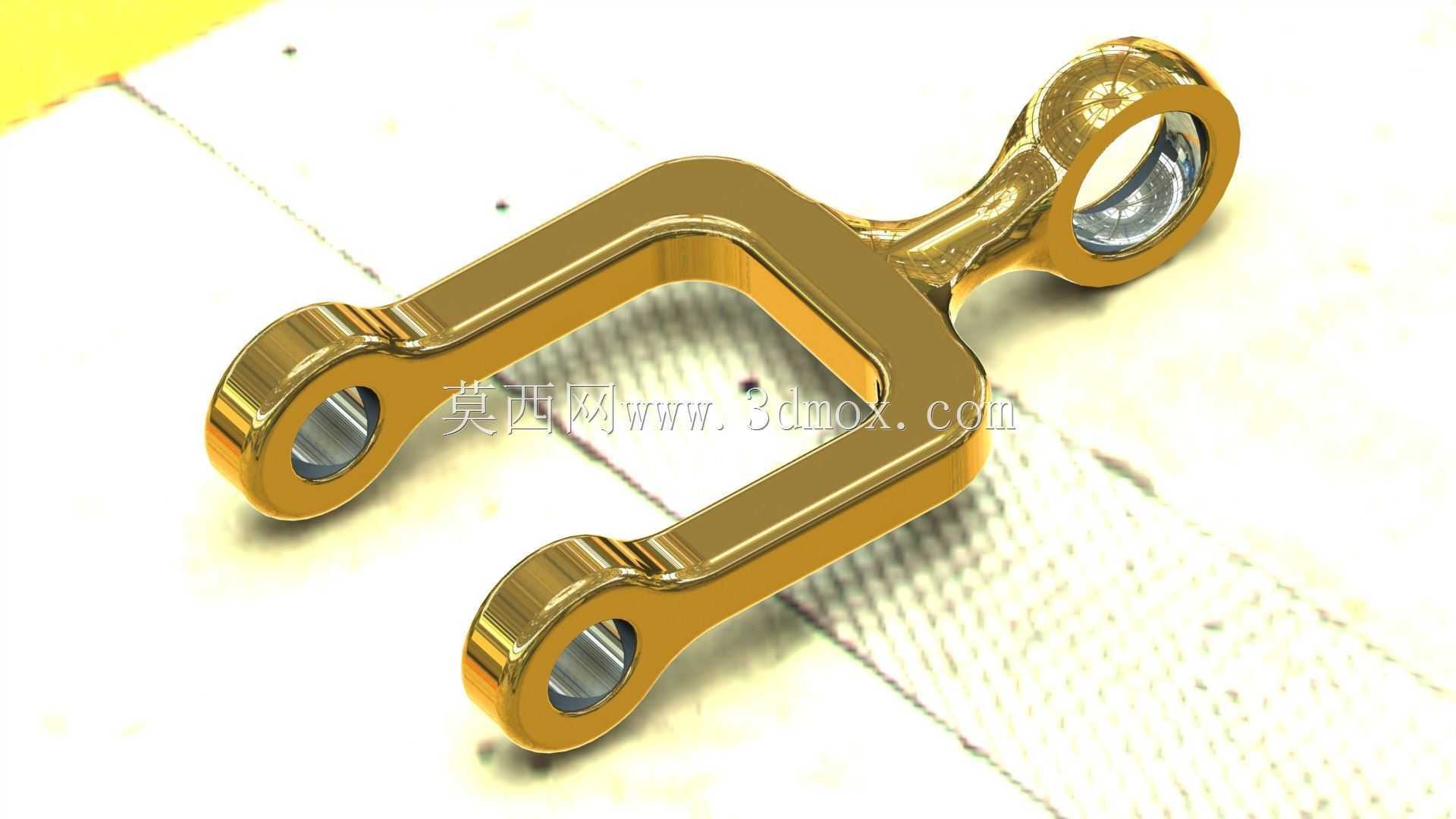

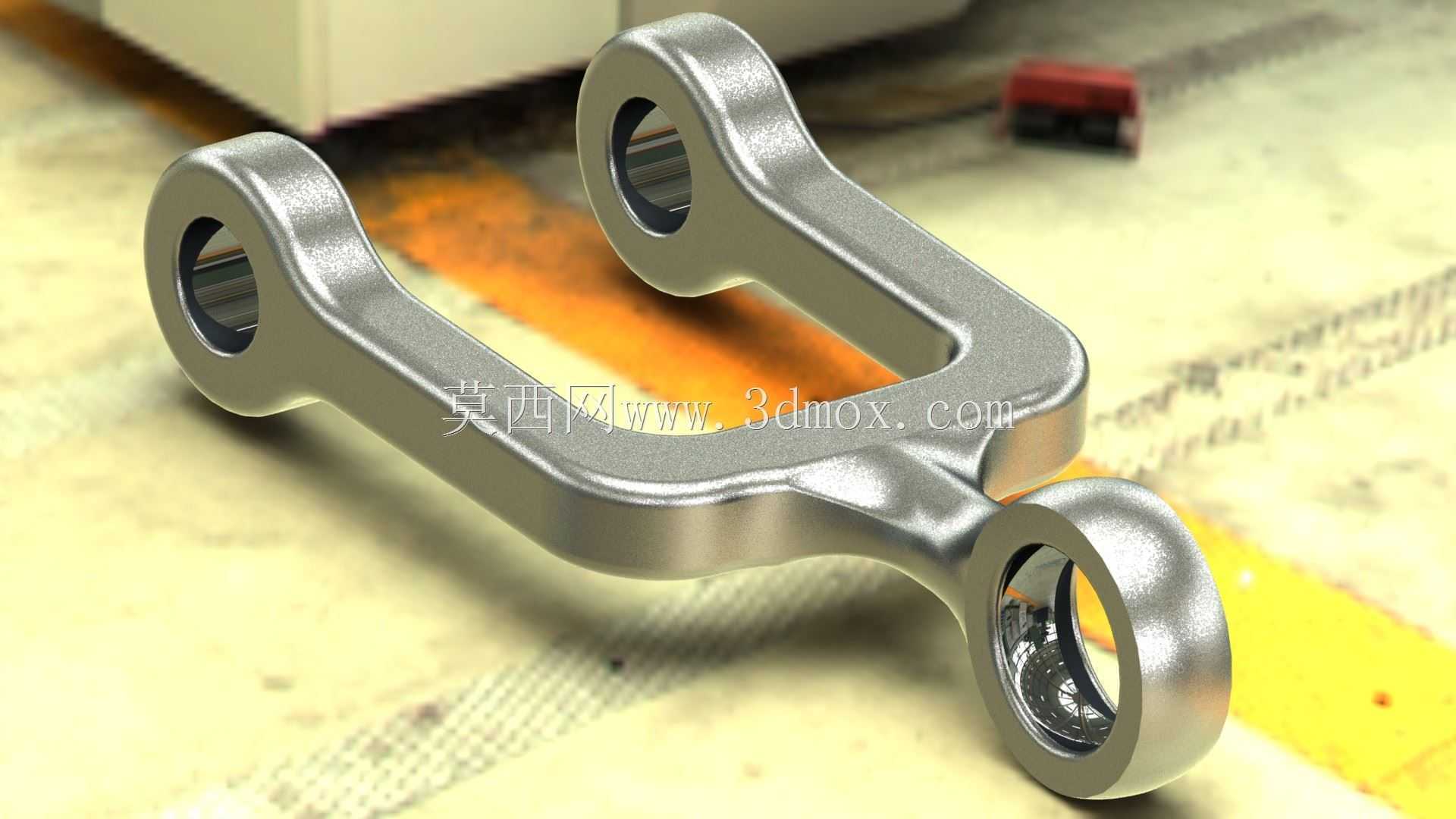

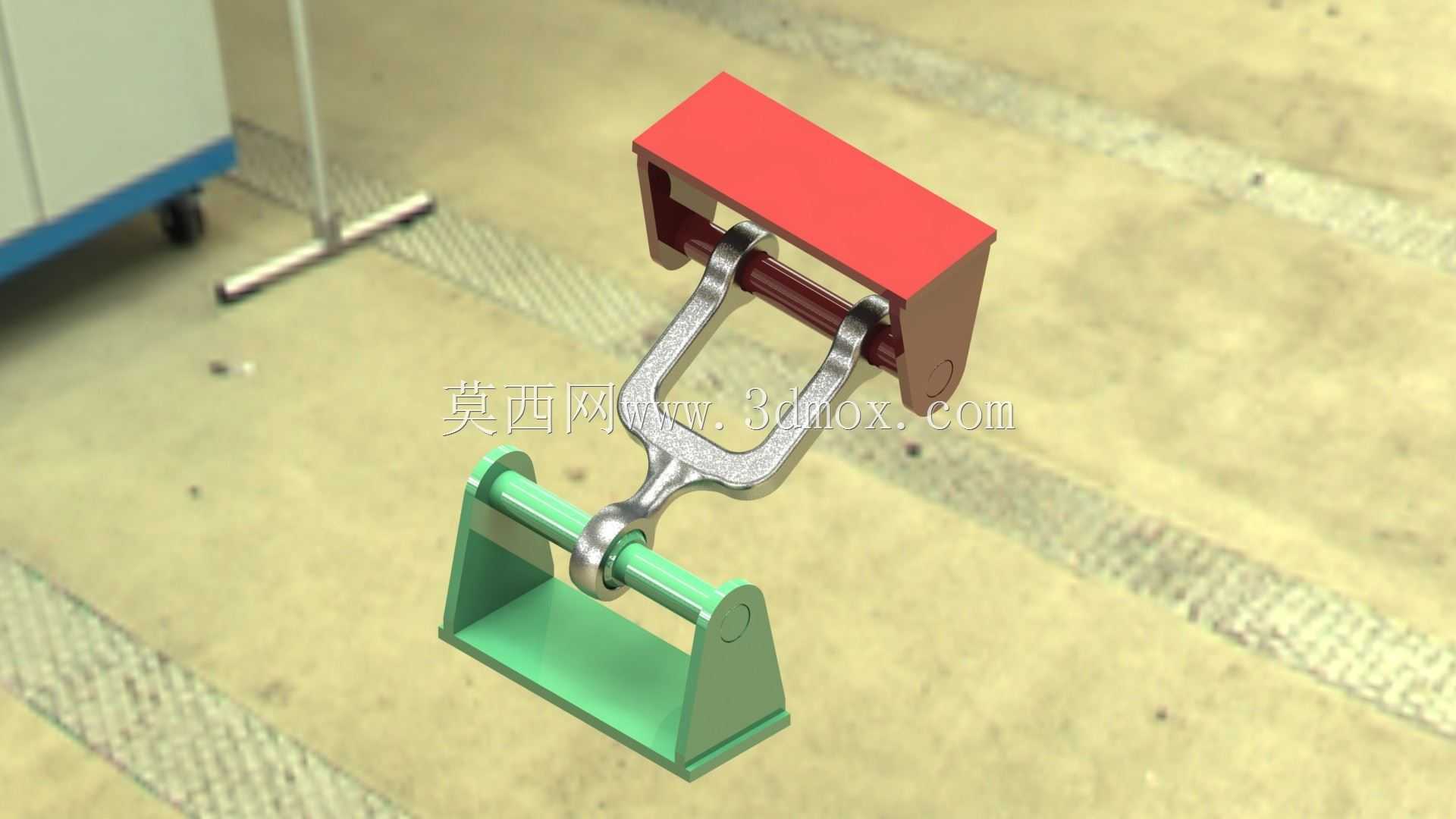

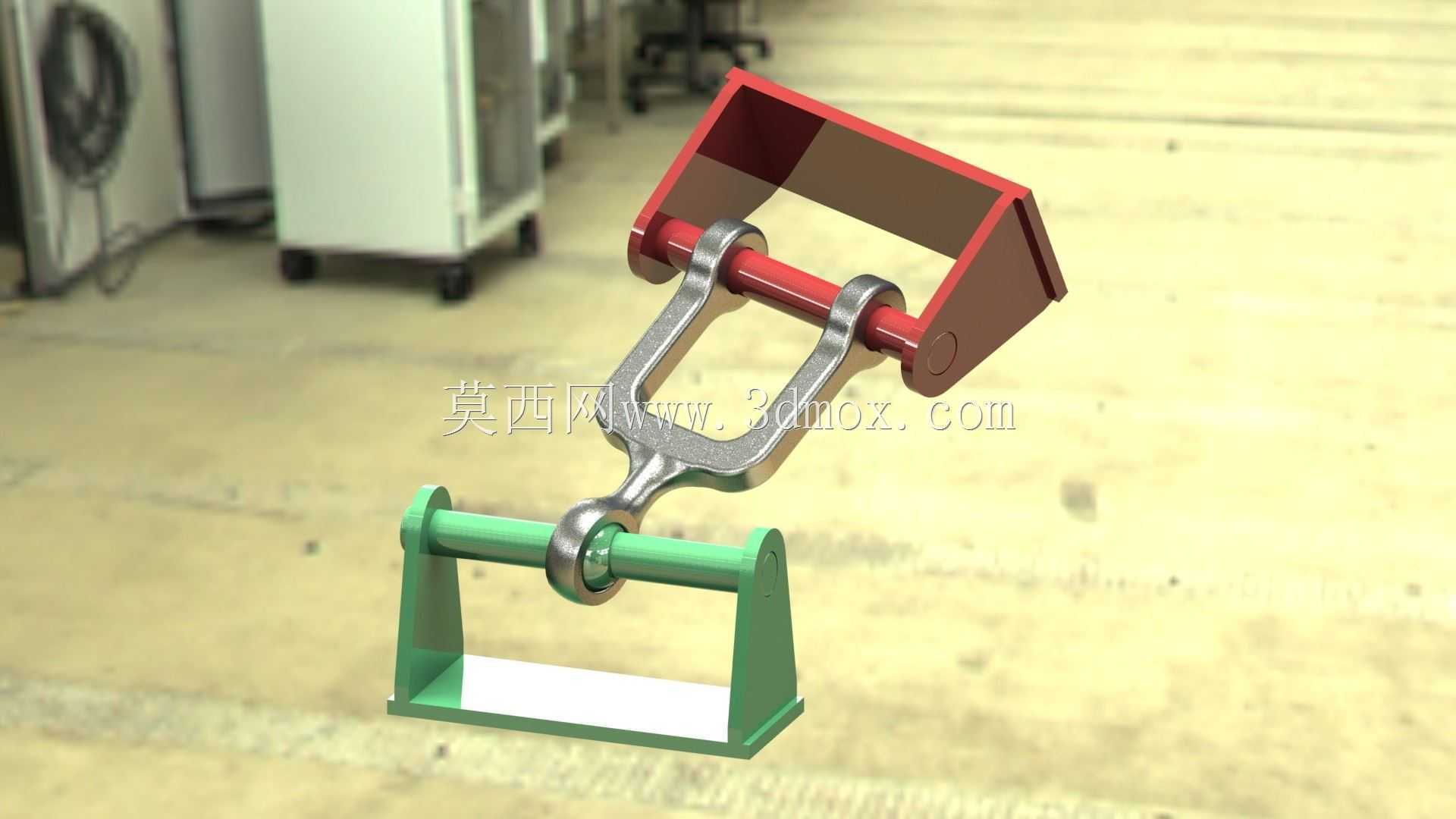

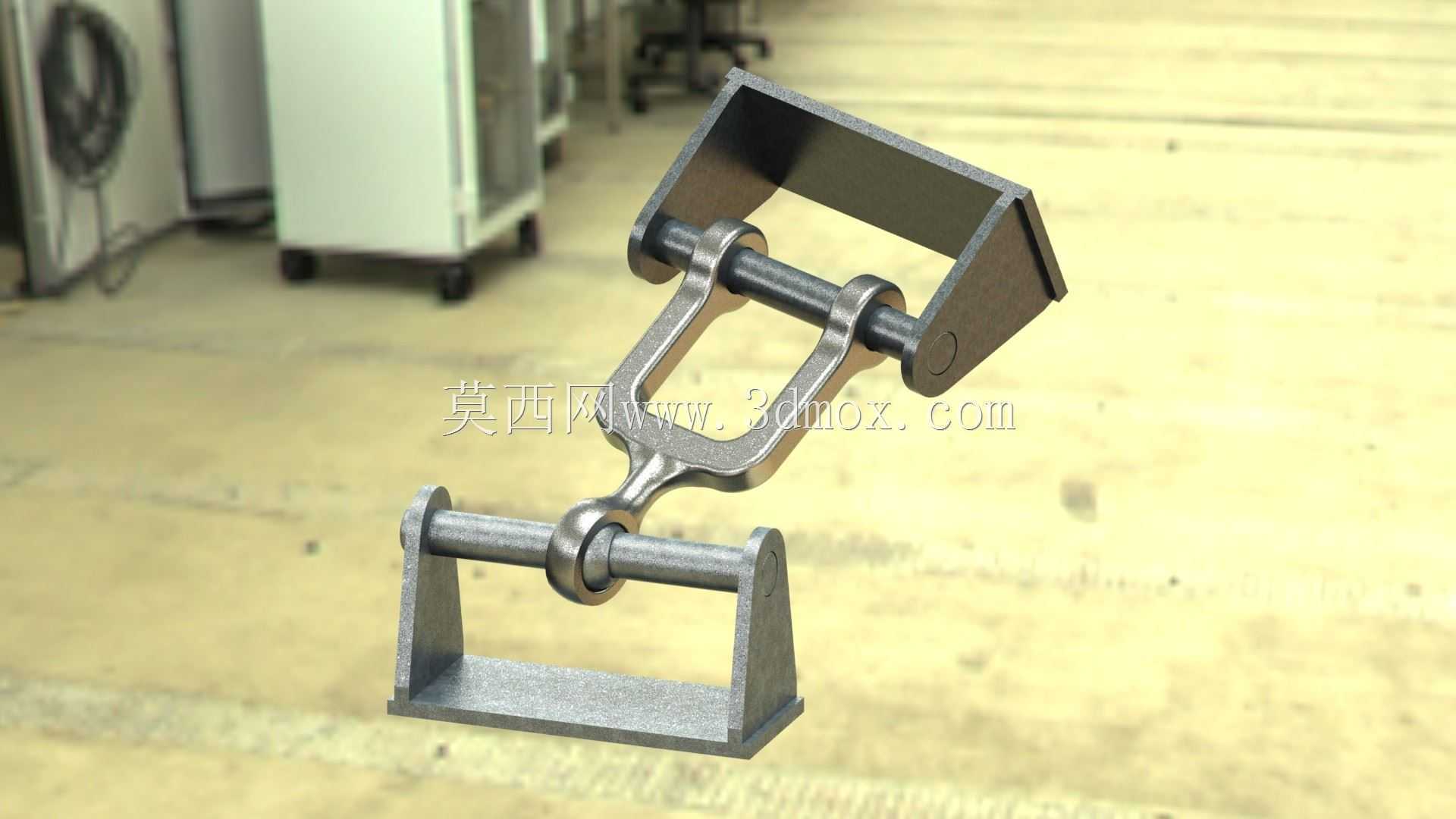

　　这类叉型铰接构件常被应用在需要实现往复摆动、角度自适应调整的机械连接场景中，比如户外折叠桌椅的靠背支撑段、小型起重吊具的末端连接端、农用机械挂接架的活动铰接位，核心作用是在两个相对运动的部件之间传递拉压载荷，同时允许一定角度的转动自由度，避免刚性连接在受力偏移时出现应力集中断裂的问题。从结构设计逻辑来看，构件整体采用一体化锻压成型的基体设计，单端设置带通孔的环形吊耳结构，用于和配套的销轴、固定座完成铰接装配，另一端采用对称双叉臂的开口结构，两个叉臂上同轴加工等径的装配通孔，安装时可以直接卡入对应连接座的双耳或者单耳结构内，穿入销轴后即可完成连接，拆卸时仅需敲出销轴就能完成分离，不需要额外拆解周边的关联部件，在需要频繁拆装调整的设备维护场景中，能大幅降低拆装作业的工作量。

　　设计过程中首先要明确的是安装边界的尺寸约束：单端吊耳的通孔内径需要和配套销轴的外径保持h7/H8的间隙配合公差，保证转动时无卡滞同时不会出现过大的旷量，双叉臂的开口间距需要比被连接构件的连接耳厚度大0.2-0.5mm，避免装配时出现夹滞无法卡入的问题，叉臂上的装配孔和单端吊耳孔的中心距需要根据实际的摆动行程需求确定，中心距过短会导致转动时构件和周边部件发生运动干涉，过长则会增加不必要的结构重量，同时降低构件整体的抗扭刚度。构件的截面采用变厚度设计，在叉臂和单端吊耳的过渡位置做圆弧过渡处理，避免直角截面带来的应力集中问题，所有装配孔的孔口位置都加工有1×45°的倒角，既方便销轴穿入装配，也能去除孔口的加工毛刺，避免装配时划伤操作人员或者刮损配套销轴的表面镀层。

　　从功能特性来看，这类构件同时承受径向的剪切载荷和轴向的拉压载荷，因此基体材料通常选用中碳钢经调质处理，表面根据使用场景做镀锌或者发黑防锈处理，在有高承重需求的场景中，还可以在装配孔内压入铜合金衬套，降低销轴和孔壁的摩擦损耗，延长构件的使用寿命，衬套磨损后仅需更换衬套即可，不需要更换整个构件，进一步降低后期的维护成本。在实际选型应用时，需要先核算构件的额定承载能力，根据连接部位的最大静载荷、动载荷冲击系数确定构件的截面厚度和销轴直径，避免出现过载断裂的问题，同时要确认摆动角度范围，保证构件在最大摆动角度下，叉臂的边缘不会和连接座的端面发生磕碰干涉。建模过程中需要重点保证两个叉臂上装配孔的同轴度公差，控制在0.02mm以内，否则穿入销轴后会出现别卡的问题，导致转动不畅，同时要保证单端吊耳孔和叉臂孔的平行度公差，避免装配后两个连接部件出现角度偏斜，影响整体设备的装配精度。这类构件相比焊接式的固定连接结构，最大的优势就是可拆卸性，在设备运输过程中可以将连接部位拆分，减小整体的包装尺寸，降低运输成本，在部件出现损坏时可以单独更换该铰接构件，不需要整体更换相连的大型结构件，在中小型机械设备、户外休闲装备、轻型吊具的结构设计中应用十分广泛。
