镂空金属葫芦造型装饰摆件结构设计

　　做这类异形镂空金属陈设件的结构设计，最先要锚定的是应用场景的适配边界，这类构件大多用在高端商业空间的软装陈设、文创展陈的艺术装置、轻奢家居的装饰点位，和常规承压、传力的工业五金件不同，它的核心功能是视觉呈现，同时要兼顾金属加工工艺的可实现性，不能只做外观曲面忽略加工环节的落地难度。

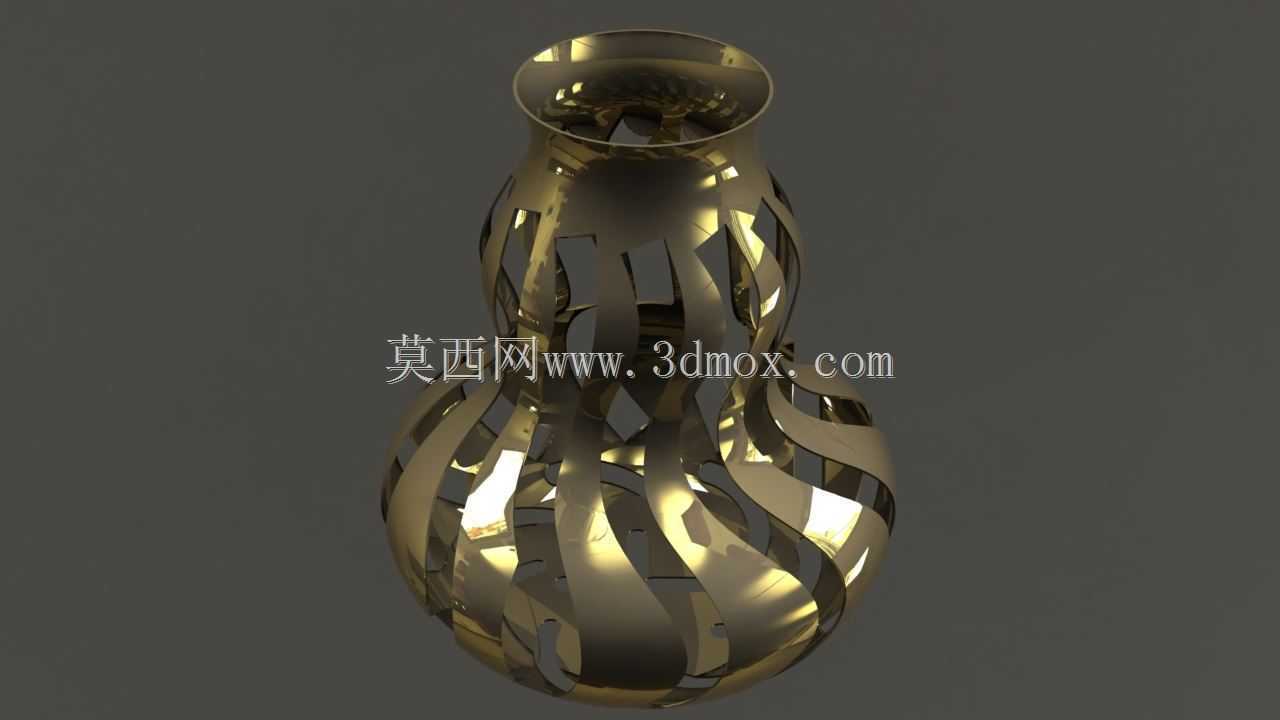

　　从结构逻辑上看，整体采用上下双球腔的葫芦轮廓，是传统吉祥意象和现代金属工艺的结合，建模时先做整体回转体的基准曲面，上球腔直径控制在整体高度的三分之一，下球腔直径为整体高度的二分之一，中间收腰段的过渡圆角做R8的顺滑处理，避免曲面转折过急导致后续钣金折弯或者激光切割时出现应力集中点。镂空部分的条带采用等宽12mm的螺旋扭转结构，条带之间的留缝均匀控制在6mm，既保证视觉上的通透感，又能让金属条带自身形成连续的传力路径，不需要额外加内部支撑骨架，就能让整体结构保持足够的刚度，拿取搬运时不会出现条带变形的问题。

　　设计时最先要考虑的是加工工艺的匹配，如果采用黄铜板材激光切割后围焊成型，就要提前算好每一段镂空条带的展开尺寸，因为条带是随葫芦曲面做螺旋扭转的，展开时不能直接投影平面下料，要做曲面展开的工艺补偿，每一段条带的扭转角度从下球腔底部的0度渐变到上球腔口部的180度，下料时的轮廓线要对应扭转后的拼接位置，避免围焊时出现条带错位、缝隙不均的问题。如果采用精密铸造工艺，就要在建模时给所有条带的边缘做R0.5的倒角，避免铸造后打磨工序工作量过大，同时壁厚统一控制在2mm，既保证金属质感的厚重感，又不会因为壁厚过大增加铸件的缩孔风险。

　　安装边界上，这类摆件底部做平切的整圈支撑边，支撑边宽度8mm，保证放置在水平台面上时的接触面积足够，不会因为重心偏高出现倾倒问题，经重心校核，整体重心落在下球腔垂直高度的三分之一处，即使台面有15度以内的倾斜，构件也不会发生滑移倾覆。口部做整圈10mm宽的光滑卷边，既避免锐边划伤使用者，也能让上部轮廓更规整，和下部镂空的灵动形成视觉对比。

　　实际做曲面建模时，要注意条带和整体曲面的曲率连续，所有拼接位置做G2连续处理，避免金属表面抛光后出现曲面棱线，影响最终的镜面反光效果。镂空条带的排布要做视觉配重，下球腔的条带扭转弧度稍缓，上球腔的条带扭转弧度稍大，让视觉重心自然落在下部，和实际物理重心重合，不会出现头重脚轻的视觉观感。另外要考虑表面处理的适配性，这种黄铜材质的构件如果做亮面抛光，条带的曲面弧度要保证反光的均匀性，不能出现局部曲面凹陷导致的反光暗斑；如果做拉丝处理，拉丝方向要顺着条带的螺旋走向，才能凸显结构的流线感。

　　这类构件虽然不属于传动承压类工业零件，但在结构设计时同样要遵循机械设计的基本逻辑，比如壁厚均匀性、结构刚度校核、加工工艺补偿、安装稳定性校验，不能因为是装饰件就只追求外观效果忽略工程落地性。之前做同类镂空金属件时曾遇到过下料时未做扭转补偿，导致围焊后整体轮廓偏差超过5mm，后期打磨修整耗费了大量工时，所以在建模阶段就要把每一段条带的展开尺寸、扭转角度、拼接点位都做参数化关联，调整整体高度或者条带宽度时，所有关联尺寸能自动更新，减少后续改模的工作量。

　　从使用场景的适配来看，这种结构的摆件不需要额外的固定件，直接放置在展架、台面、玄关柜上即可，整体外轮廓最大直径不超过200mm，高度不超过350mm，适配绝大多数常规陈设点位的尺寸要求，不会因为尺寸过大占用过多展示空间，也不会因为尺寸过小显得局促。条带之间的缝隙宽度经过反复校核，既不会因为缝隙过大漏出内部的空腔影响美观，也不会因为缝隙过小导致加工时激光切割的熔渣残留难以清理，6mm的缝隙刚好适配激光切割的最小加工精度，也能让光线穿过缝隙形成错落的光影效果，提升陈设的氛围感。
