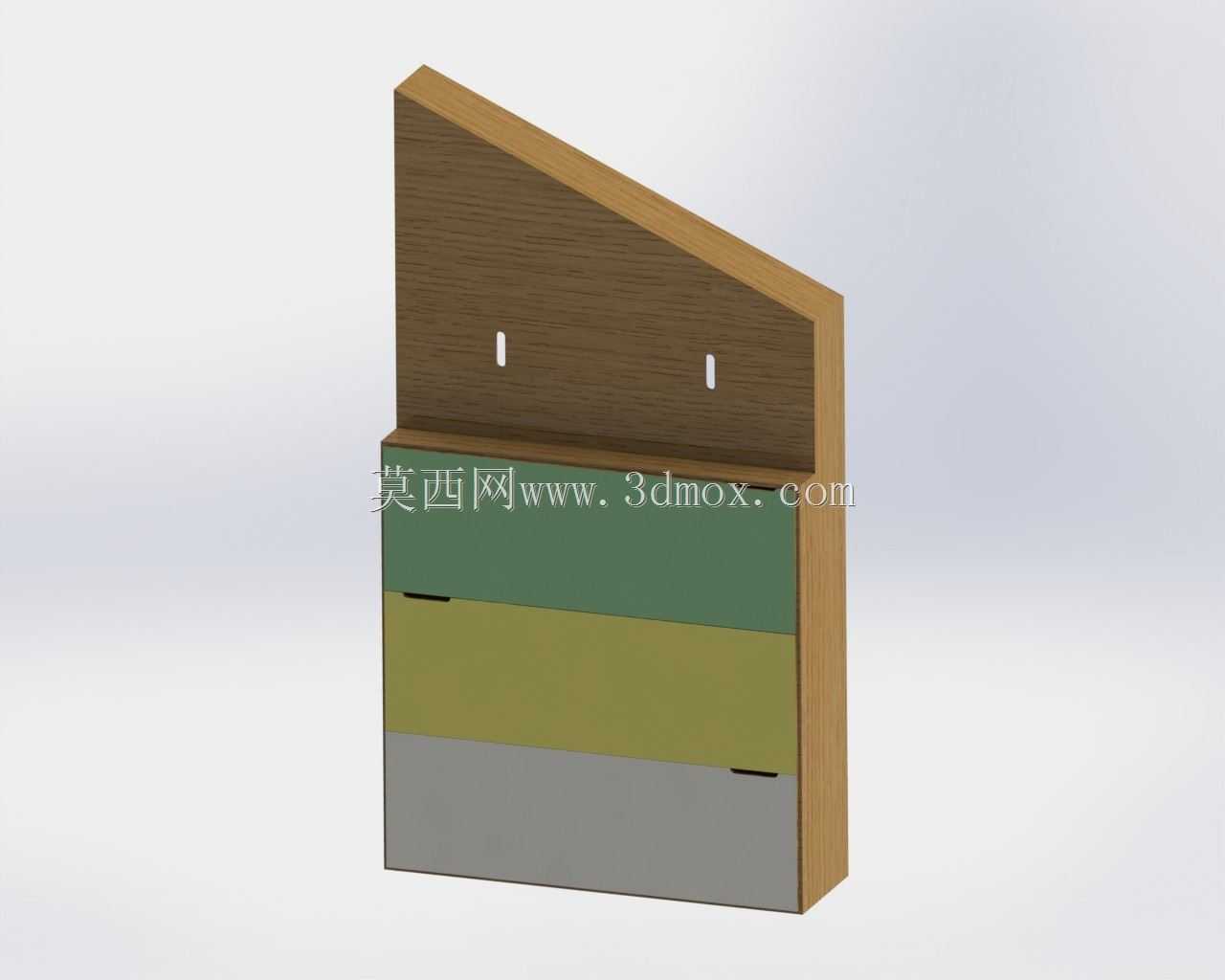

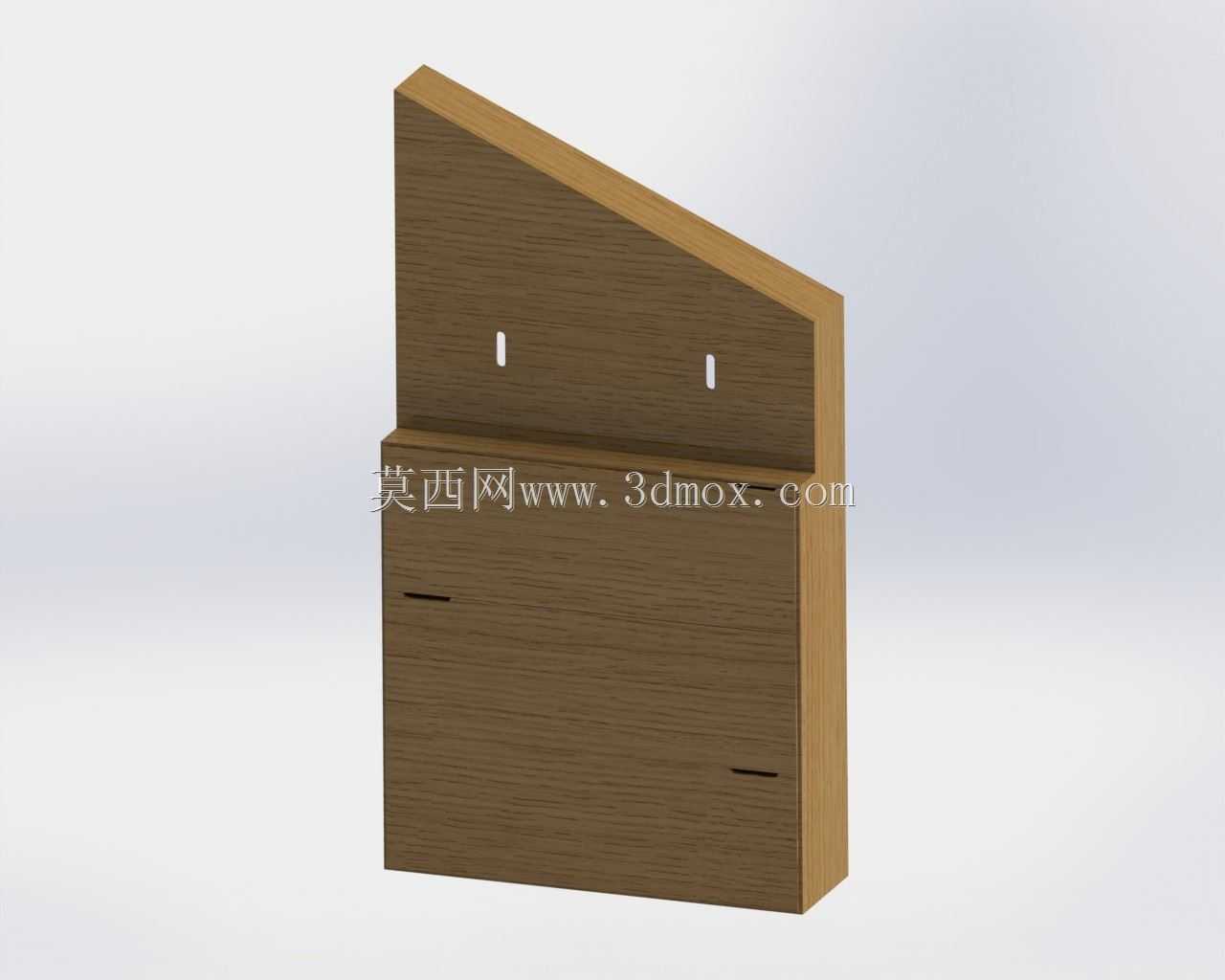

木质斜顶电源控制防护盖结构设计

　　在低压配电柜体、壁挂式电源控制终端的现场安装场景中，外露的电源接线端子、小型控制模块往往需要适配性的防护外盖，既避免施工过程中杂物落入接线腔造成短路风险，也能防止非运维人员误触带电部件，同时兼顾现场安装后的视觉协调性。这款斜顶结构的电源控制盖，正是针对壁挂式安装场景下的防护需求做的结构优化，区别于常规平盖的方正造型，顶部采用单斜面切角设计，在实际安装使用中能有效避免顶面落灰积水，尤其适配车间墙面、户外简易配电点位的半裸露安装环境，减少日常运维的清洁频次，也避免积水顺着盖体缝隙渗入内部接线区域。

　　从结构设计逻辑来看，盖体采用一体化的围边扣合结构，整体为中空罩式形态，底部为开放的扣合端，可直接套在预先固定在墙面或柜体上的电源控制基座外侧，围边的内侧预留了与基座凸台匹配的卡合槽位，安装时无需额外打固定螺丝，对准基座边缘按压到位即可完成固定，后期运维检修时只需从侧边预留的抠手位施力即可掀开盖体，操作效率远高于螺丝固定的传统护盖。盖体正面的上下位置分别预留了两个细长型的指示孔位，可对应基座上的电源指示灯、故障告警灯的安装位置，盖体合上后指示灯的光线可直接透过孔位向外传递，无需额外在盖体上做开窗或者透光材质镶嵌，简化了零件的加工工序，也避免了透明材质长期使用后老化发黄影响指示效果的问题。

　　考虑到部分安装场景的墙面存在不平整、或者基座安装存在微小角度偏差的情况，盖体的围边尺寸做了0.8mm的公差冗余设计，扣合后可允许基座存在±1mm的位置偏移，不会出现盖体扣不上或者扣合后缝隙过大的问题。盖体的斜顶角度设置为18度，这个角度既保证了落灰、积水可以自然顺着斜面滑落至盖体外侧，也不会因为斜面坡度过大导致盖体整体高度过高，占用过多的墙面安装空间，经过现场安装验证，该角度下盖体顶部距离墙面的最大突出尺寸控制在72mm以内，不会对通道通行、周边其他设备的安装造成干涉。盖体侧边预留的两个细小卡槽，可对应基座上的锁扣结构，在有安全管控需求的点位，可加装小型铅封或者塑料锁扣，防止非授权人员随意开启盖体触碰带电部件，满足配电区域的安全管理要求。

　　材质选用上采用高密度木质复合板材做表面木纹处理，一方面是适配部分办公区域、商业场所的墙面装修风格，避免金属护盖的冷硬质感与周边木质装修产生视觉冲突，另一方面木质复合板的绝缘性能优异，即使内部出现漏电情况，盖体表面也不会产生导电风险，相比金属护盖省去了额外的接地工序，降低了安装的复杂度。盖体的所有边缘都做了R2的圆角倒边处理，没有尖锐的棱角，安装和运维过程中不会划伤施工人员的手部，也避免了边角磕碰造成的盖体崩边损坏。在安装边界的适配性上，这款控制盖可覆盖的基座最大尺寸为宽120mm、高180mm、进深65mm，适配市面上主流的明装式电源控制盒、小型空开保护盒的安装尺寸，无需对现有基座做改造即可直接替换原有损坏的护盖，也可作为新增配电点位的配套防护部件使用。

　　从结构强度的角度考虑，盖体的斜面与竖直立面的衔接位置做了加厚处理，厚度达到8mm，相比侧壁5mm的厚度提升了60%，避免安装按压时该位置受力出现开裂，同时盖体的内部转角位置都做了三角加强筋的一体化设计，长期使用不会出现围边变形、扣合松动的问题。在实际的场景测试中，该盖体可承受15N的正面按压力而不出现变形，满足日常使用中意外触碰、倚靠的受力需求，同时木质材质的抗冲击性能优于普通塑料护盖，受到轻微磕碰时不会出现碎裂情况，使用寿命更长。针对不同场景的标识需求，盖体的正面平整区域预留了足够的贴纸粘贴位置，可粘贴电源回路标识、安全警示标识，不会被斜面或者孔位分割，保证标识的完整性和可读性。
