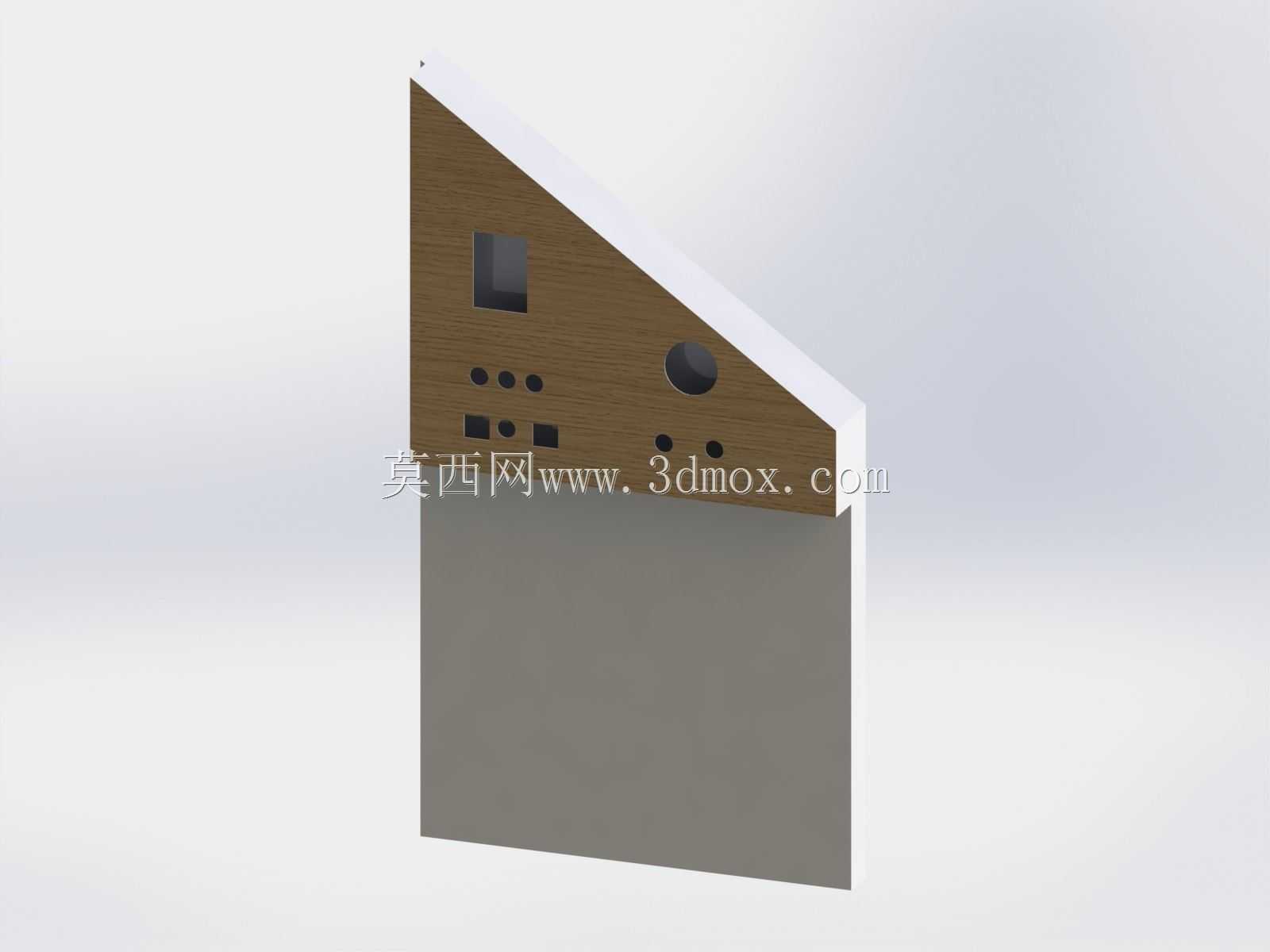

斜切式电源控制盒防护盖板结构设计

　　这款斜切构型的电源控制盖板，主要适配非标准集成式动力配电柜体的侧装操作区，常见于车间定制化生产线的侧边动力接驳工位、小型设备集成的内嵌式电源控制舱，这类场景下柜体往往受安装空间限制，无法采用常规正平面对开的柜门结构，需要将操作面板做斜切处理，让操作人员站在工位侧方就能完成电源通断、回路切换的操作，不需要探身到柜体正面，适配紧凑排布的生产线工位布局。从结构设计逻辑来看，盖板采用折边一体成型的构型，主体承载面做斜切角度处理，角度匹配现场操作人员站立时的视线俯角，大概在32度到38度之间，刚好让面板上的操作元件、状态标识处于人眼舒适观察区间，避免长期操作时的视觉疲劳。盖板上的开孔做了分区排布：上方方形开孔适配电源状态数显模块，

　　用来实时显示回路电压、负载电流参数；侧方圆形开孔是总电源旋钮的安装位，采用大直径旋钮适配戴劳保手套的操作场景，不需要精细手指动作就能完成通断旋转；下方成排的小圆孔分为两列，一列是回路状态指示灯的安装位，对应每一路分闸回路的通电状态，另一列是小型点动按钮的安装位，用来做单回路的测试通断操作。安装边界上，盖板的三个直边做了向内90度的折边，折边宽度15mm，折边上预冲了M4的安装螺丝孔，孔位间距控制在120mm以内，保证盖板和柜体框架贴合后不会出现局部翘曲，折边内侧贴有导电泡棉条，安装后可以和柜体框架形成连续的导电接触，满足电气防护的接地连续性要求，避免盖板表面产生静电积累。盖板的斜切边缘做了压边处理，没有裸露的钣金锐边，

　　防止安装和后期维护时划伤操作人员。从功能特性来说，这款盖板同时承担了防护、操作承载、标识集成三个作用：外侧的平整面可以丝印回路编号、操作警示标识，不需要额外粘贴标识牌；折边结构和柜体配合后可以达到IP40的防护等级，阻挡车间内的金属碎屑、浮尘落入控制舱内部，避免内部接线端子积尘造成的接触不良；面板上的开孔公差控制在±0.1mm，和常用的低压电气元件安装尺寸完全匹配，不需要现场二次扩孔，安装时直接将元件从背面卡入开孔，用元件自带的固定卡扣锁紧即可，能大幅减少现场装配的工时。设计时还考虑了后期维护的便利性，盖板的总重量控制在1.2kg以内，单人不需要辅助工具就能完成拆卸，折边的螺丝孔做了翻边攻丝处理，多次拆装也不会出现滑牙问题，

　　适配车间内频繁调整回路、检修元件的使用需求。不同于常规的矩形平面盖板，这款斜切构型的盖板专门适配异形安装空间，在设备侧边、墙角安装位、生产线架体内嵌的配电舱上都能使用，不需要调整柜体的整体框架尺寸，只需要替换对应位置的盖板就能完成操作区的适配，能降低非标配电柜的定制化设计成本，减少结构件的种类，提升柜体的模块化适配能力。
