多工位插针式定位载具结构设计

项目分类:工装 发布时间:2022-01-29 ID:526678
  • 多工位插针式定位载具结构设计
  • 多工位插针式定位载具结构设计
  • 多工位插针式定位载具结构设计
  • 多工位插针式定位载具结构设计
  • 多工位插针式定位载具结构设计
  • 多工位插针式定位载具结构设计

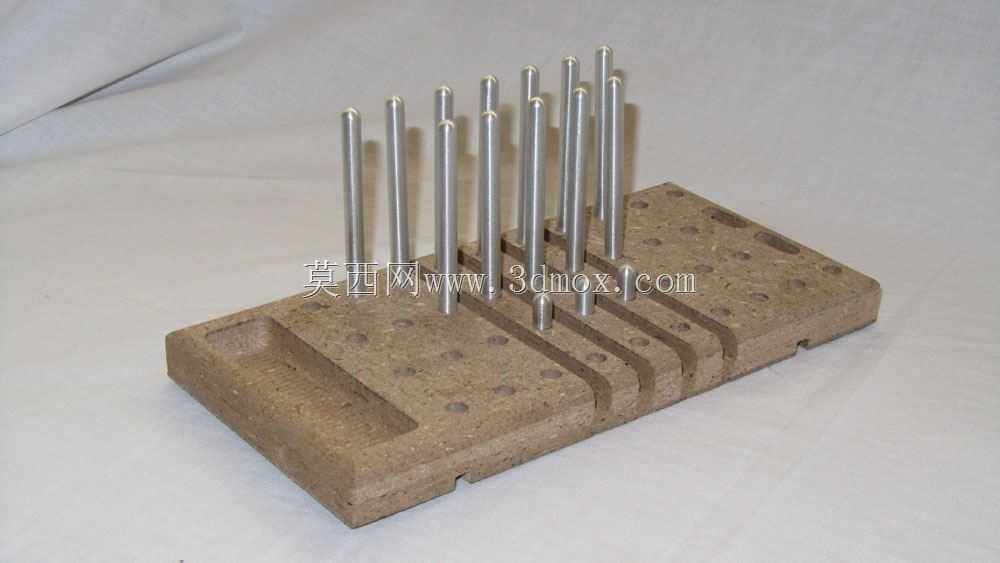

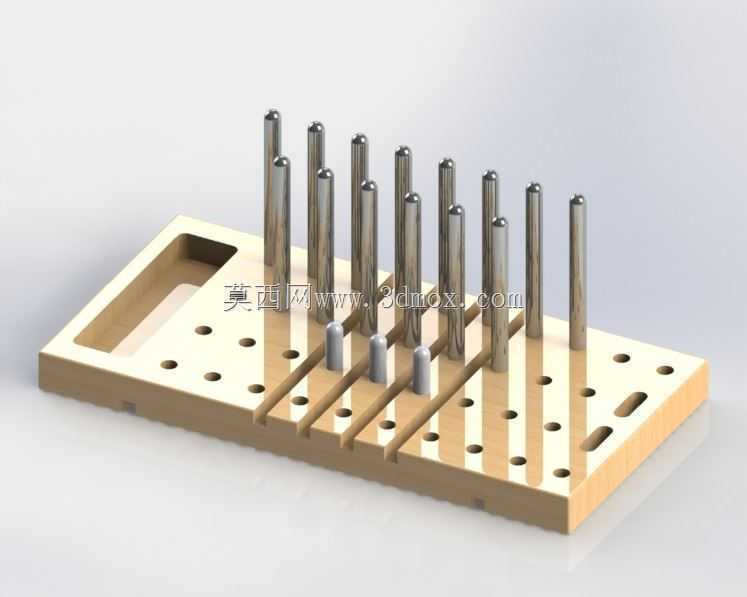

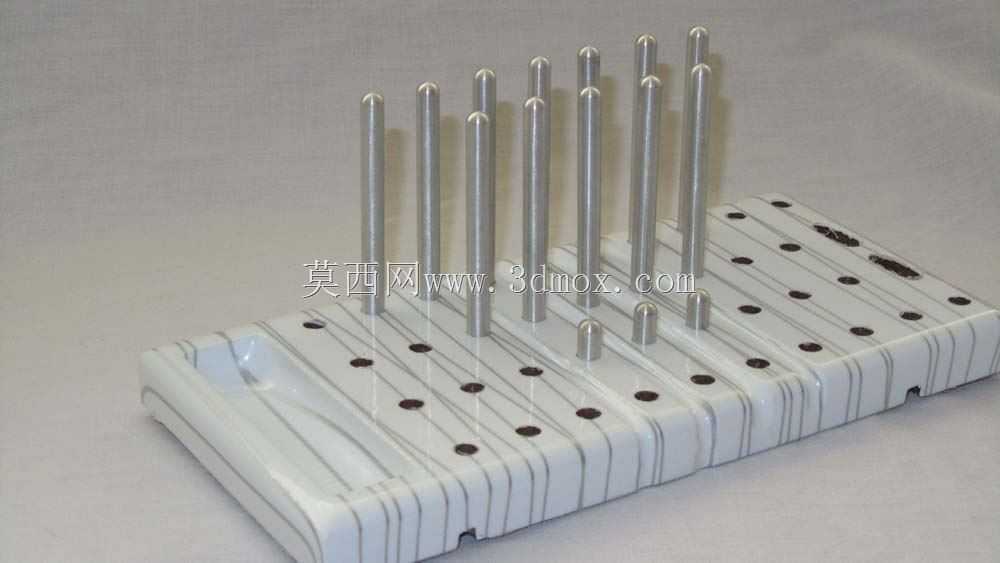

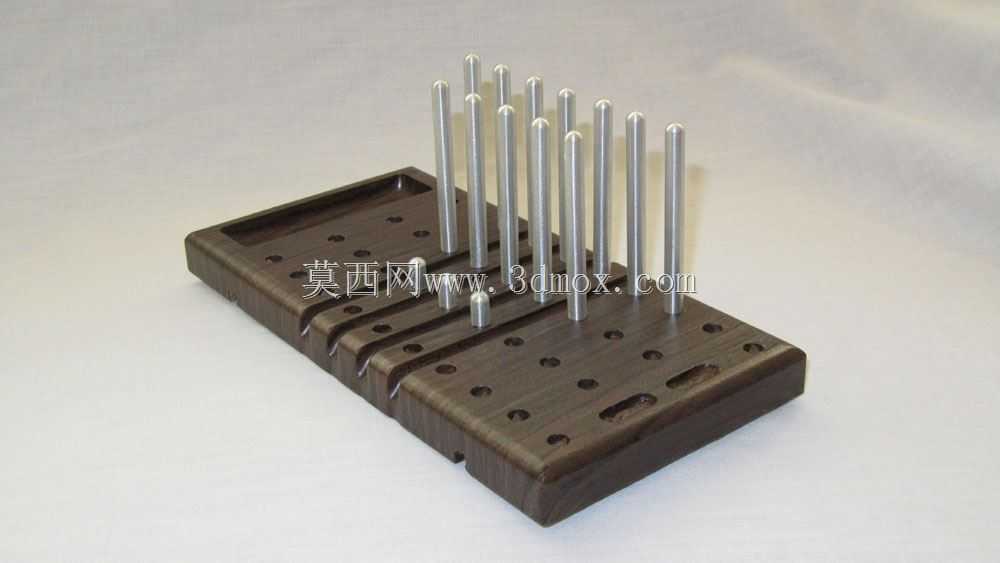

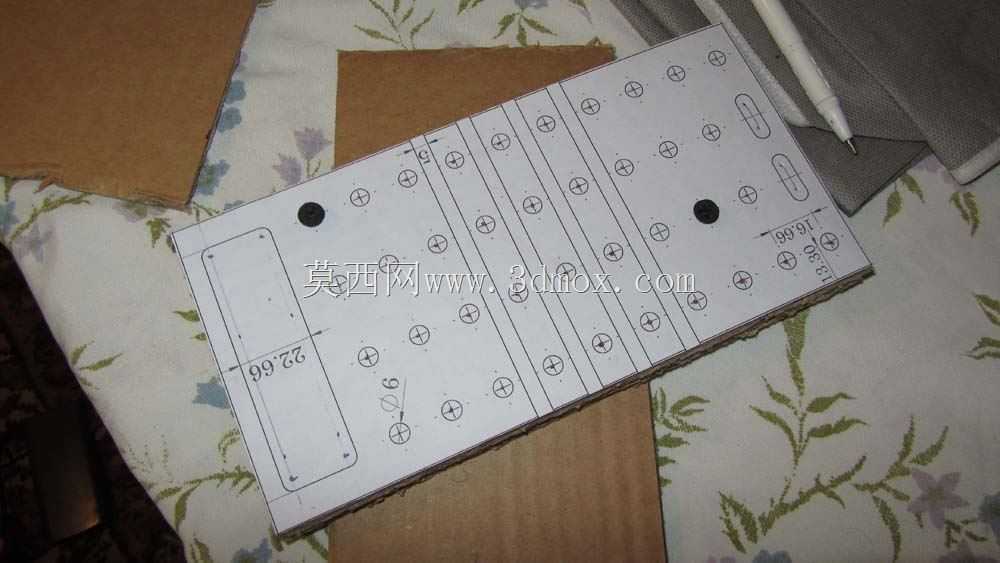

  这款多工位插针式定位载具,主要面向精密小件装配、检测工序的工件承托定位需求,常见于电子元器件组装、小型精密轴类零件分选、微型注塑件后处理等生产场景,用来替代传统零散摆放的作业模式,减少工件流转过程中的磕碰、混料问题,同时匹配自动化上下料机构的取放精度要求。从结构设计逻辑来看,载具采用带规则阵列孔位的基座搭配不同高度的定位插针组合,基座本体做了边缘倒角与浅槽避让设计,一方面避免工件取放时被锐边刮伤,另一方面浅槽可以承接工序中残留的少量碎屑、清洗残液,不会堆积在定位孔内影响插针装配精度。基座上的孔位采用等间距矩阵排布,孔位公差控制在H7级别,既保证插针装配后的垂直度,也能根据不同工件的定位孔距需求,灵活调整插针的安装位置与排布数量,

  不需要重新加工整副载具,大幅提升了载具的通用适配性。外露的定位插针采用台阶式结构设计,插针根部与基座孔位过盈配合保证连接强度,插针工作段做了圆角导正处理,工件套入时不会刮伤工件内孔壁,不同高度的插针可以匹配带阶梯孔、异形定位面的工件,实现防错装功能——如果工件方向放反,就无法完全落座到基座表面,作业人员或者视觉检测机构可以快速识别异常。从安装边界来看,基座底部做了平直的安装基准面,两侧预留了通用的装夹缺口,可以直接固定在流水线的载具回流轨道、检测工位的工作台面上,不需要额外加工定制转接板,基座整体厚度控制在15mm左右,既保证长期使用不会出现翘曲变形,也不会占用过多的工位垂直空间,适配多数自动化设备的作业行程范围。在实际使用场景中,

  这类载具可以单块独立使用,适配小批量多品种的柔性生产需求,也可以多块拼接组合,匹配大型自动化生产线的大节拍流转要求,插针出现磨损时可以单独更换,不需要整体报废载具,有效降低生产耗材成本。基座表面的纹理处理是为了增加与工件接触的摩擦力,避免工件在载具快速移动过程中出现滑移错位,同时耐磨损、易清洁,适配生产车间常见的酒精擦拭、压缩空气吹扫等日常维护方式。设计过程中特意将插针的排布间距控制在12mm以上,预留了夹爪取放工件的操作空间,不会出现夹爪与相邻插针干涉的问题,基座边缘的握持位做了防滑处理,方便人工周转时拿取,不会因为手上沾有油污出现滑落。
