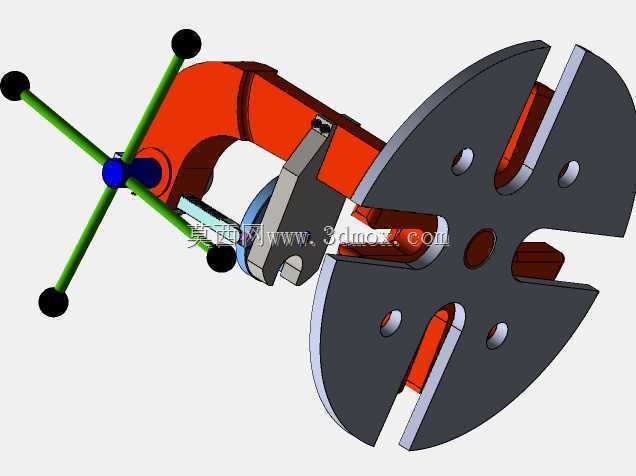

台式金属件手动成型操作工装

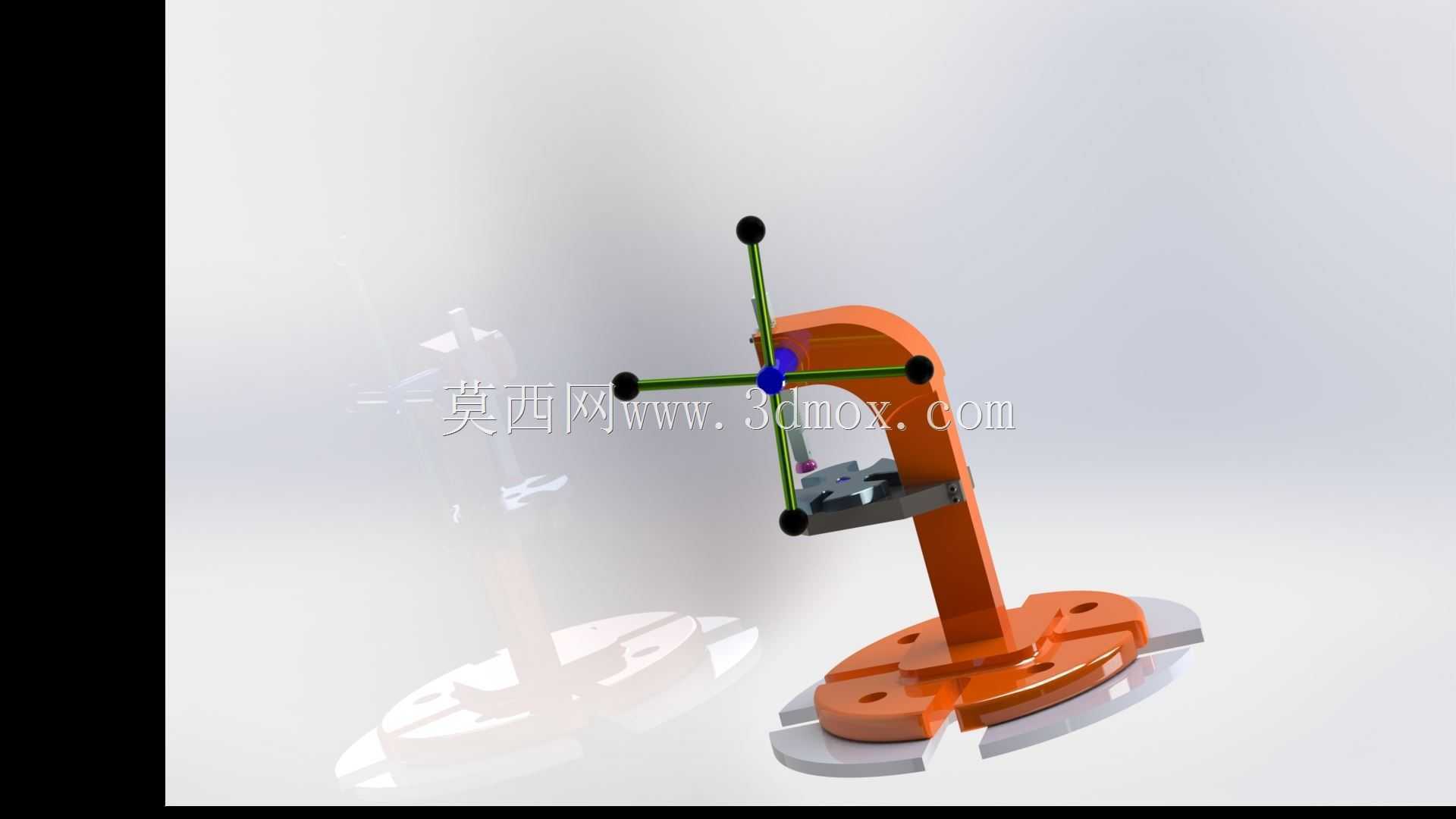

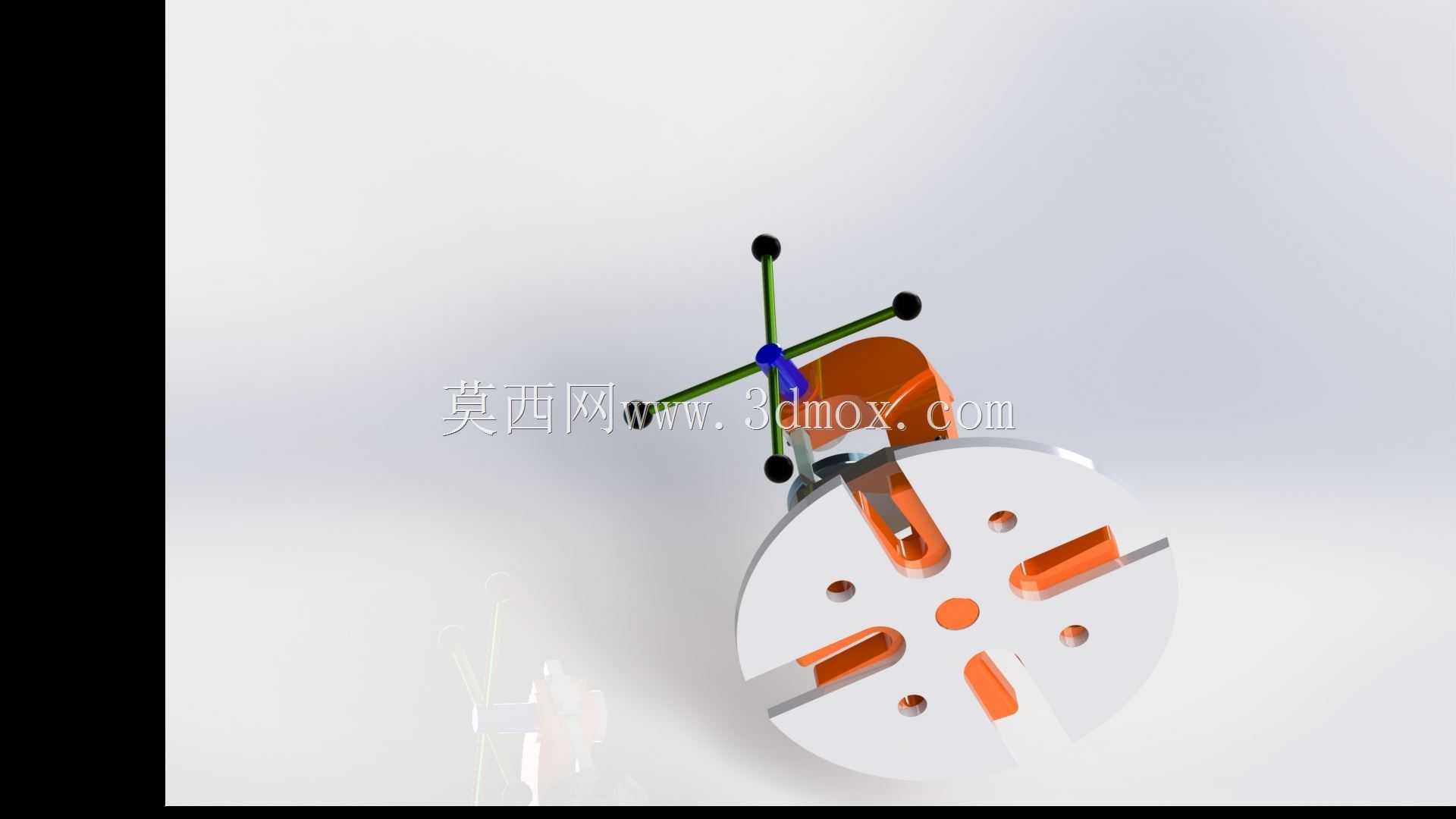

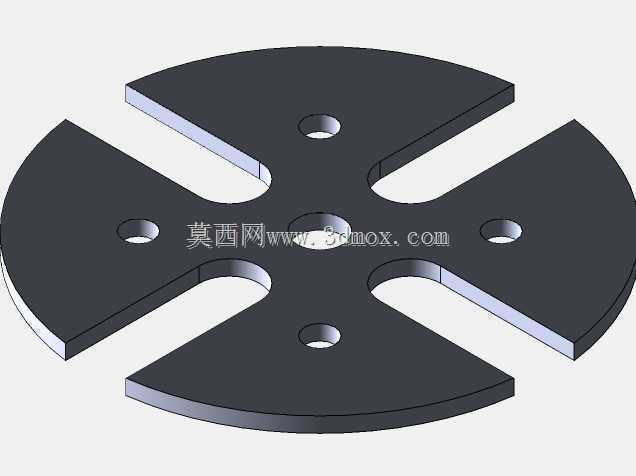

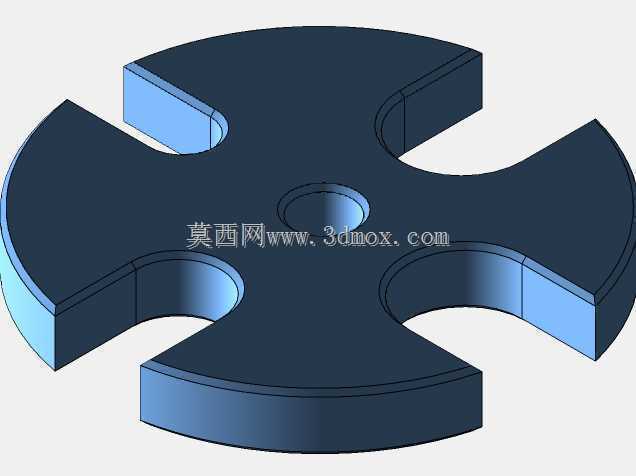

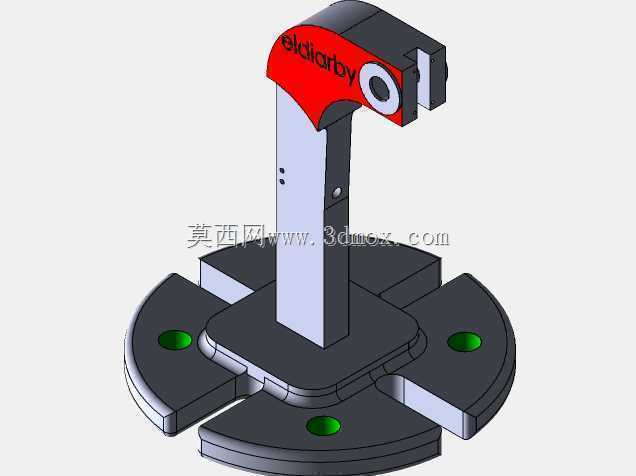

　　在小批量五金件试制、维修工位的金属弯折成型作业场景中，这类台式手动成型工装的应用频次远高于大型冲压设备，尤其适合加工厚度1.5mm以内的冷轧钢板、薄铝板以及细铜排类工件，不需要外接动力源，单人即可完成操作，在五金维修车间、钣金试制工位、职业院校实训场地都能见到这类设备的身影。从结构设计逻辑来看，整个工装采用底座固定式安装思路，底部带安装孔的圆形法兰底座通过螺栓即可固定在木质或钢制工作台面上，安装时需要保证底座上平面与工作台面平行度误差不超过0.1mm/m，避免操作时出现受力偏移导致成型精度不足的问题，底座整体直径控制在180mm左右，安装孔位采用对称分布的四个长圆孔设计，既可以适配不同孔距的工作台安装位，

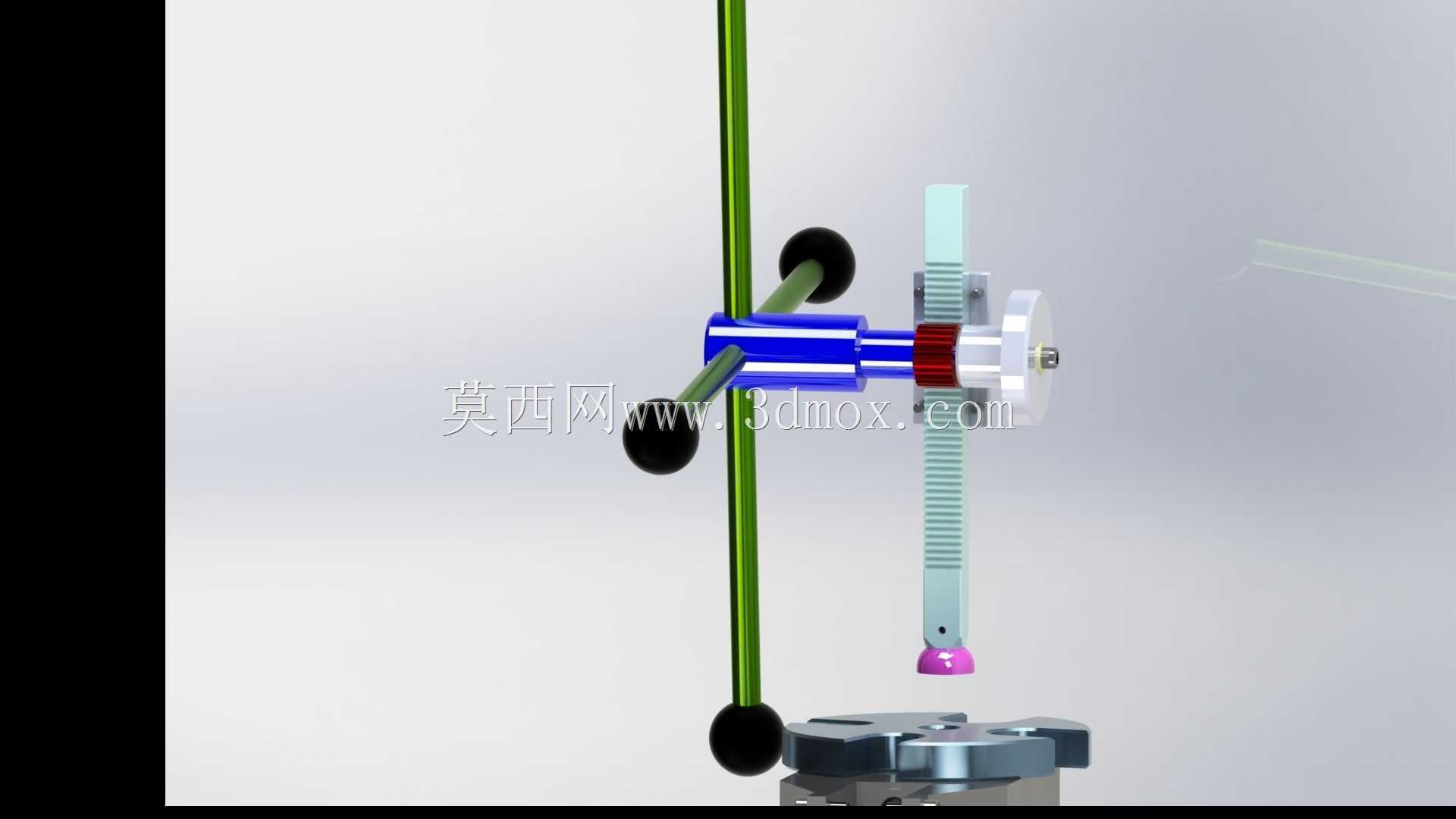

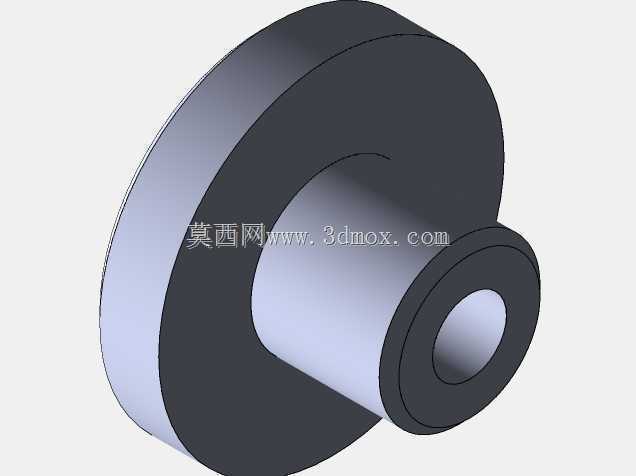

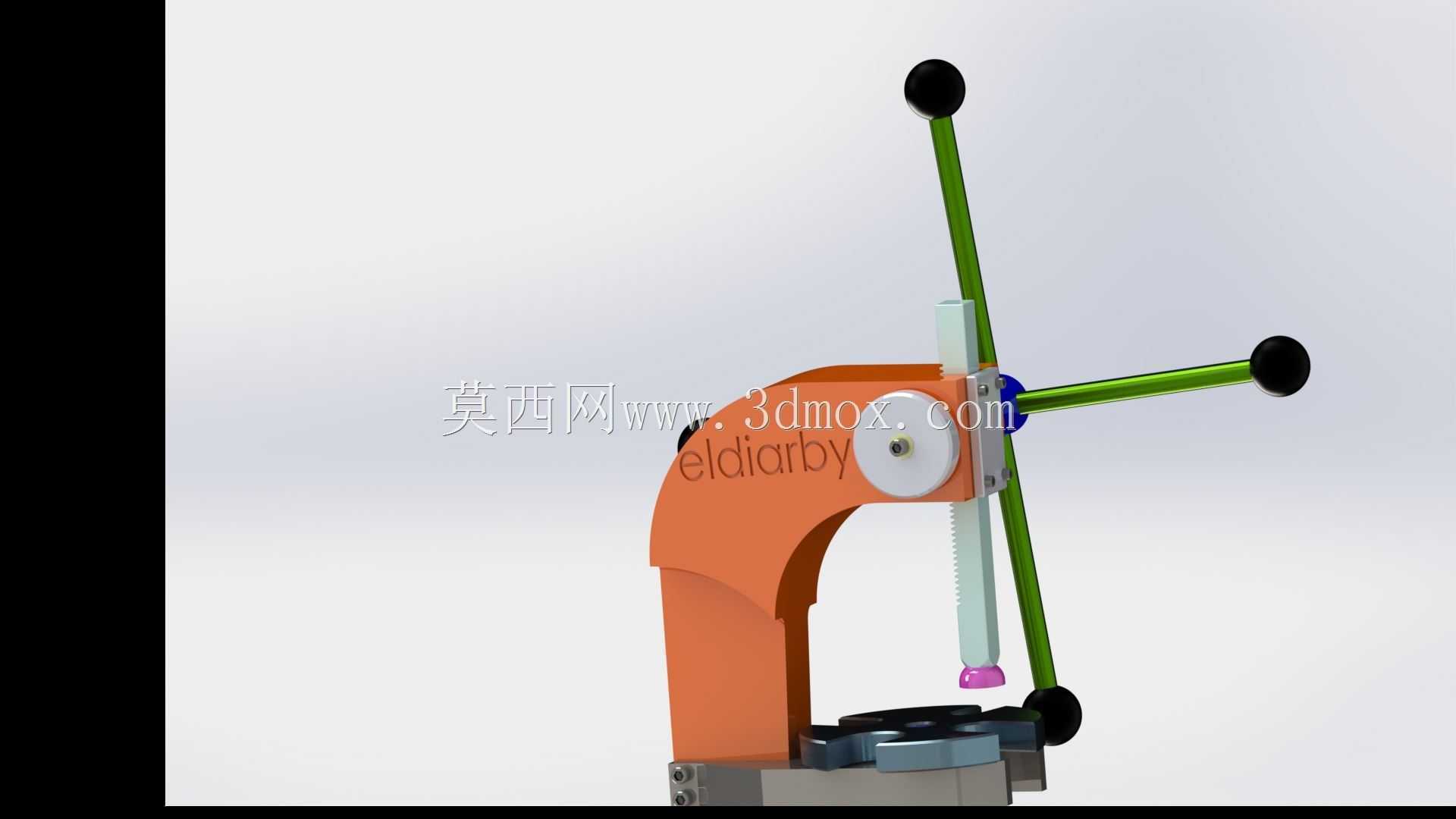

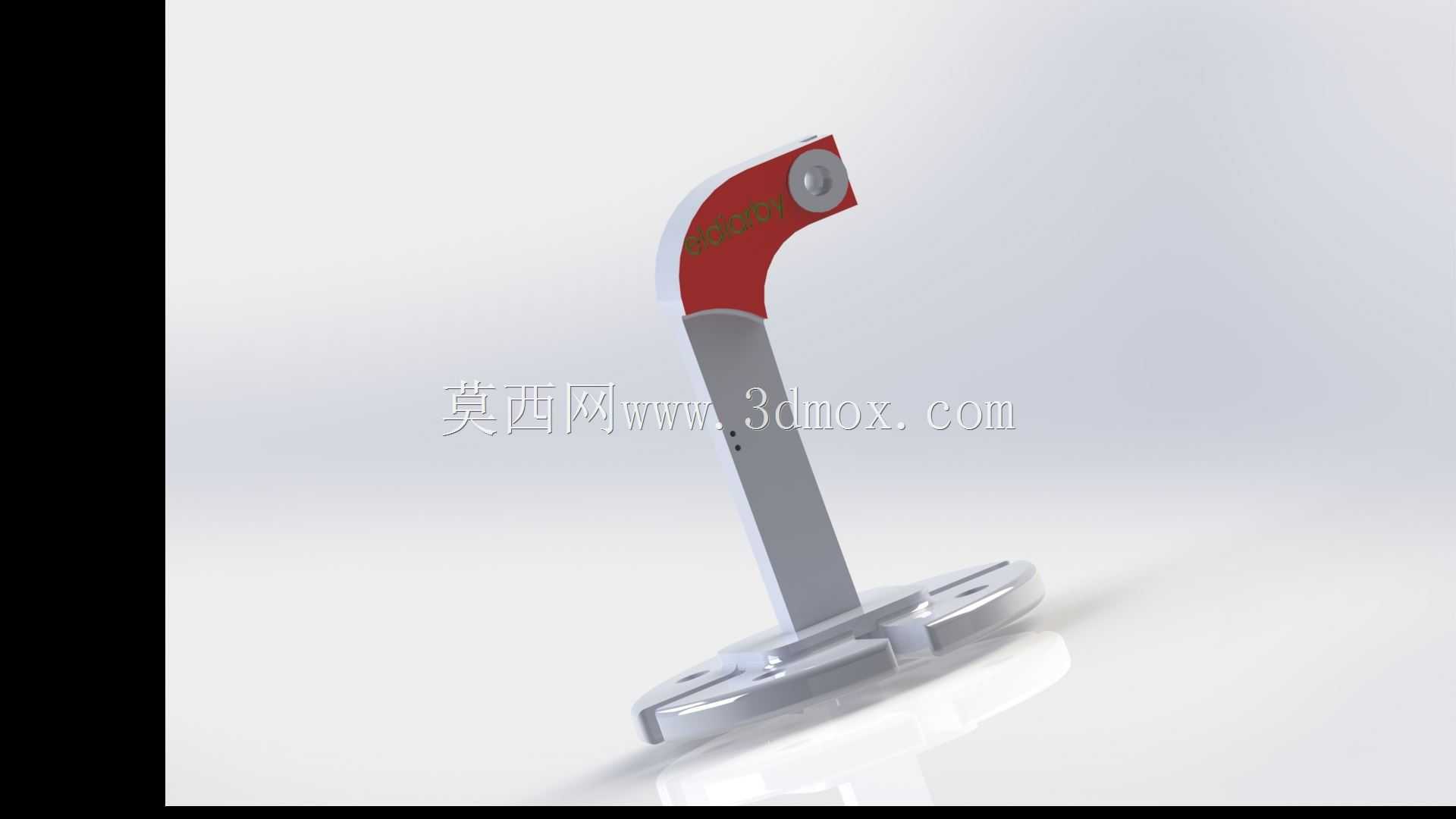

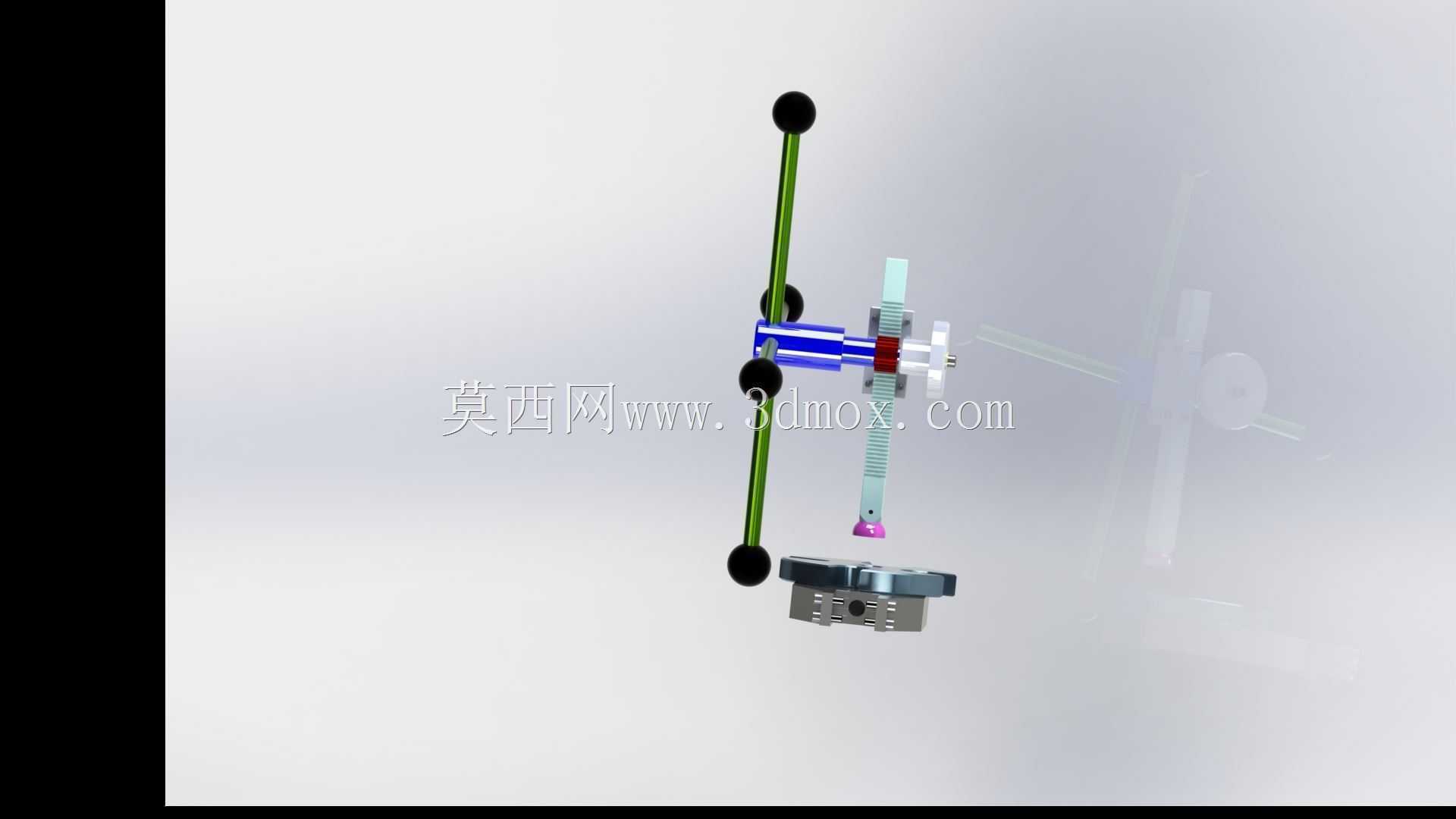

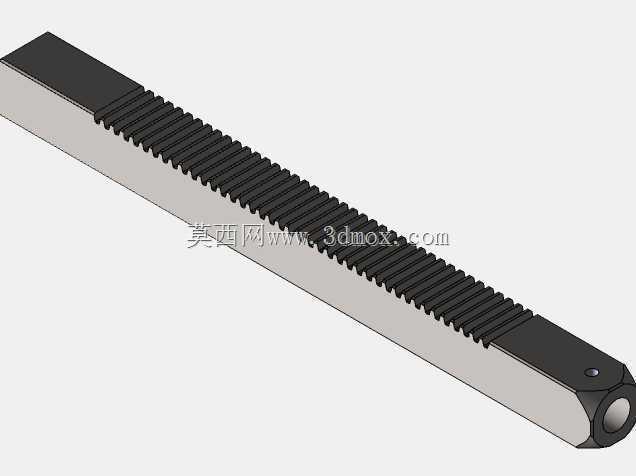

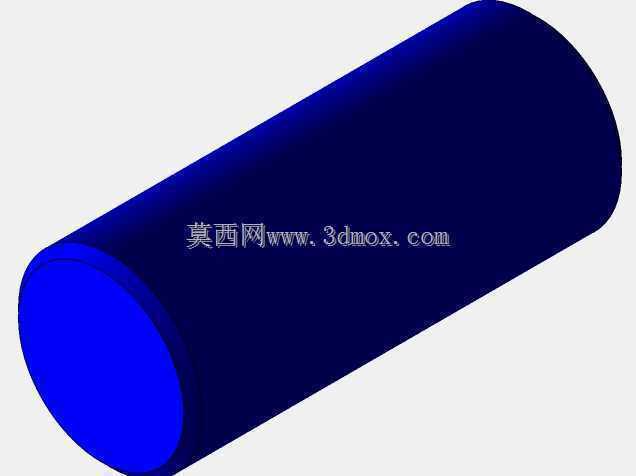

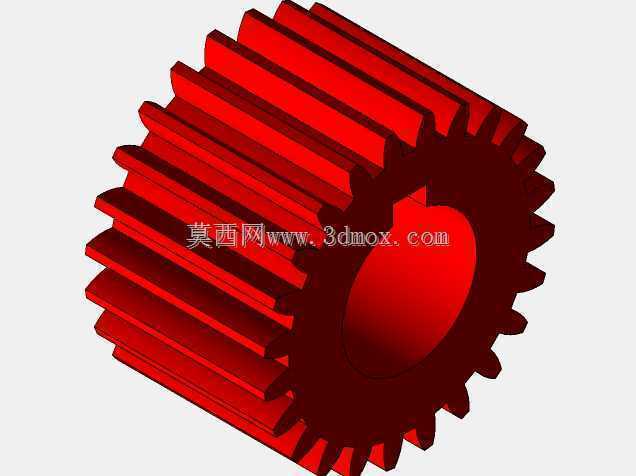

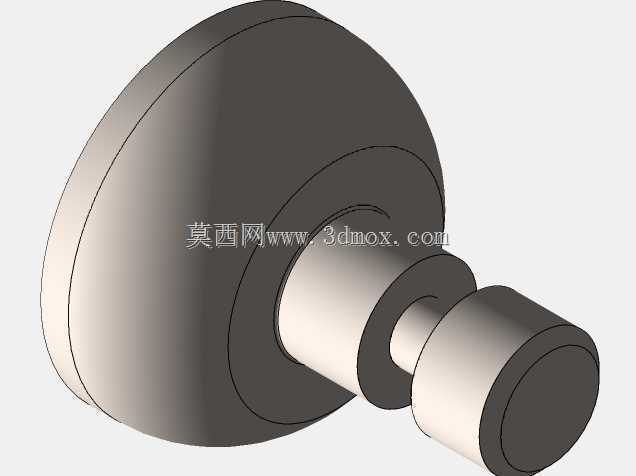

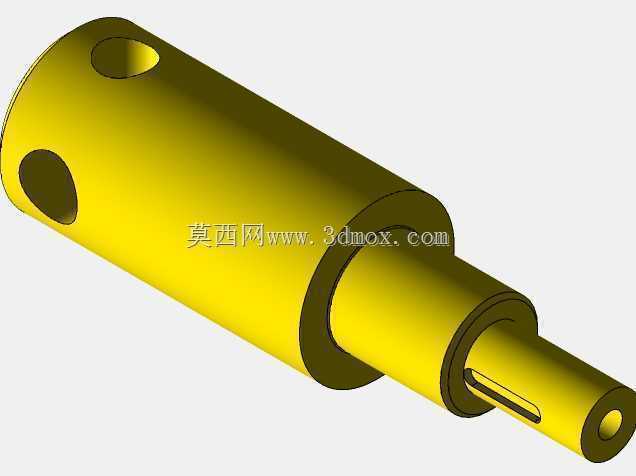

　　也能在安装时微调工装的水平位置，降低安装对位的难度。立臂部分采用L型一体式铸钢结构，壁厚均匀控制在8mm，既保证了手动施压时的结构刚性，不会出现立臂形变导致的成型角度偏差，也避免了过度增加壁厚带来的操作笨重问题，立臂与底座之间采用止口定位加螺栓锁紧的连接方式，相比焊接结构更便于后期维护更换易损件，当立臂导向面出现磨损时，不需要整体报废工装，仅需拆卸更换立臂即可恢复精度。操作端采用十字型手动摇杆结构，摇杆的四个操作端都套有防滑橡胶套，操作时可以根据施力方向选择最合适的握持位置，相比单杆摇杆更省力，摇杆中心与成型转轴的同轴度控制在0.05mm以内，转动时不会出现卡滞或晃动，摇杆的力臂长度经过优化，在成型1.5mm厚Q235钢板时，

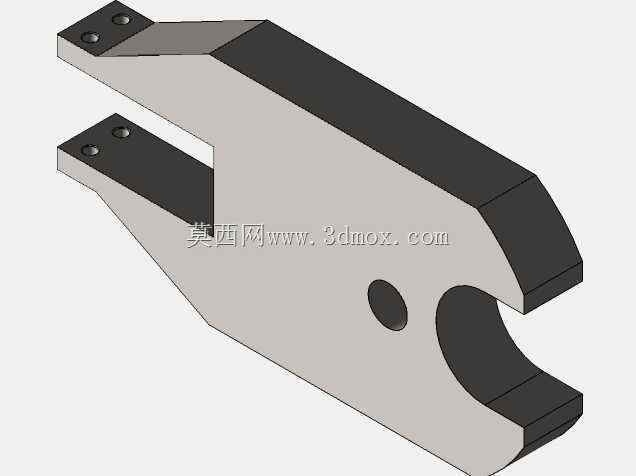

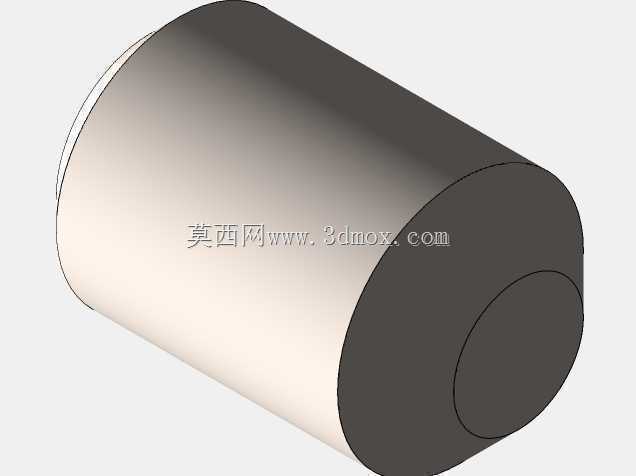

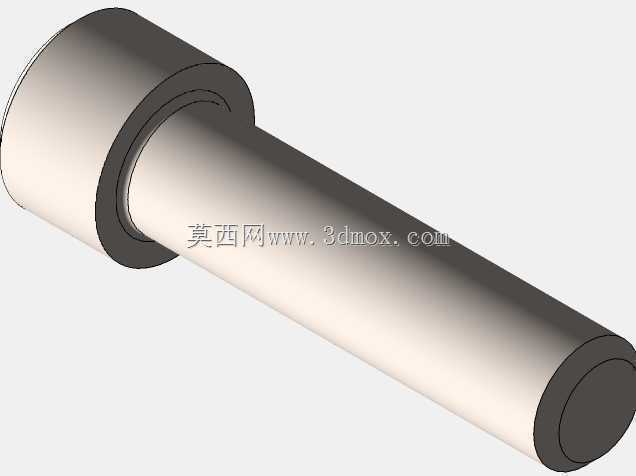

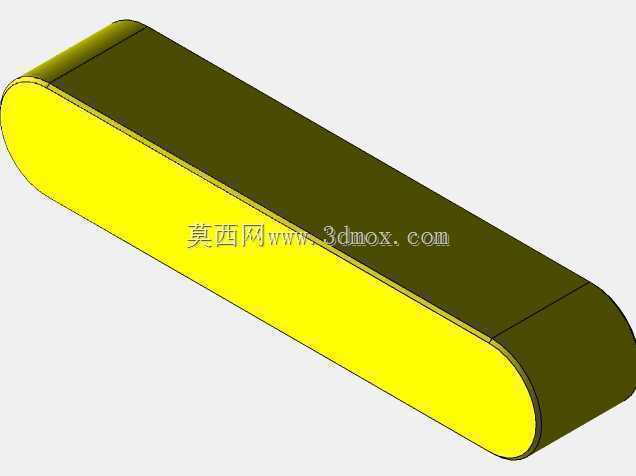

　　单人施加的操作力不超过150N，符合人体工程学的施力范围，长时间操作也不会出现过度疲劳的问题。成型工作端采用快换式模具位设计，可以根据不同的成型需求更换压头，比如更换圆弧压头可以完成圆弧弯折作业，更换V型压头可以完成锐角折边作业，压头与转轴之间采用方榫定位加锁紧螺钉固定，更换压头仅需松开一颗锁紧螺钉即可完成，不需要复杂的拆卸流程，适配小批量多品种的加工需求。从实际使用的功能特性来看，这款工装可以完成0-120度范围内的任意角度弯折成型，成型角度通过底座上的刻度盘直接读取，刻度盘的分度值为1度，常规作业下的成型角度误差可以控制在±1度以内，满足一般五金件的成型精度要求，不需要后续二次校形。工装的所有转动配合面都设计有润滑油槽，

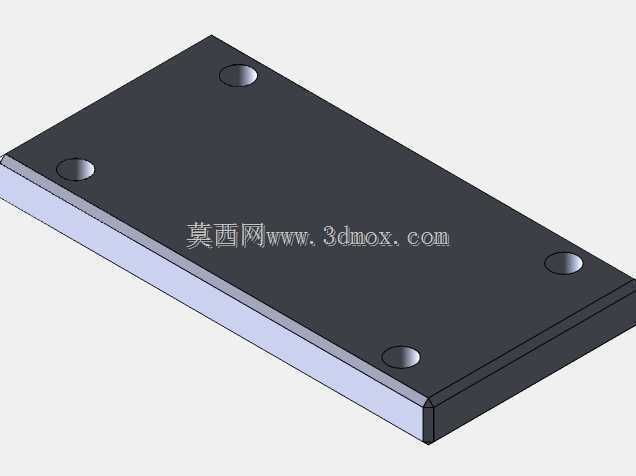

　　日常维护时仅需每周在油槽内加注少量锂基脂即可保证转动顺畅，不需要复杂的保养流程，配合面的表面粗糙度控制在Ra1.6以下，减少转动时的磨损量，正常使用工况下的使用寿命可以达到5年以上。设计时还特意在成型工位下方预留了废料落料缺口，成型过程中产生的少量金属切屑、边角料可以直接从缺口落到工作台下方的废料盒内，不会堆积在工装表面影响操作，立臂的侧面还设计有小型定位挡块安装位，可以根据工件的成型尺寸安装可调节定位挡块，批量加工同尺寸工件时，不需要每次划线对位，仅需将工件靠紧定位挡块即可完成定位，大幅提升批量加工的效率。考虑到手动操作的安全问题，成型压头的边缘都做了R2的圆角处理，不会出现尖锐边缘划伤操作人员的问题，摇杆的转动范围内没有突出的尖锐结构，操作时不会出现衣物勾挂的风险。整个工装的整体高度控制在280mm左右，安装后不会占用过多工作台上方的操作空间，摇杆转动时的最大回转半径为160mm，安装时仅需在工装周边预留200mm的操作空间即可，不会和台面上的其他工具、设备产生干涉，适合在空间紧凑的维修工位、试制台面上布置使用。
