紧凑型人形仿生机器人结构设计

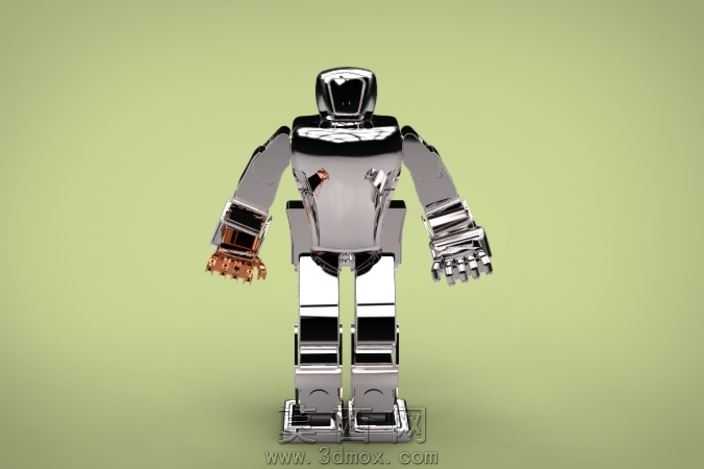

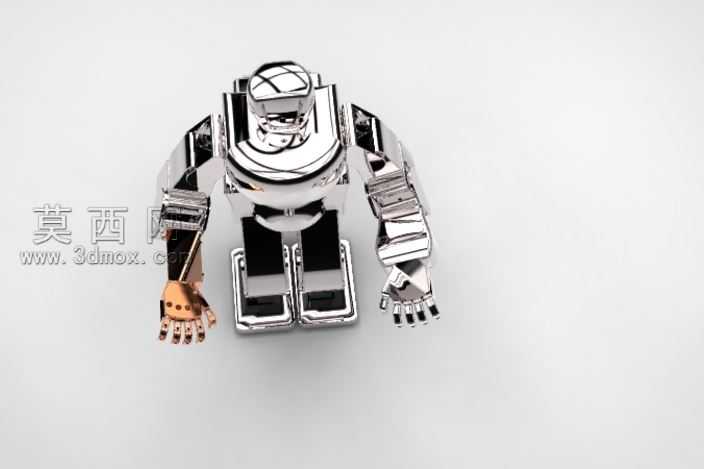

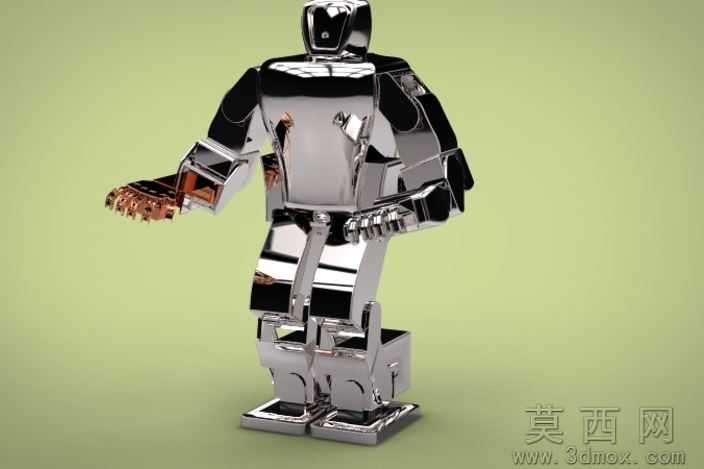

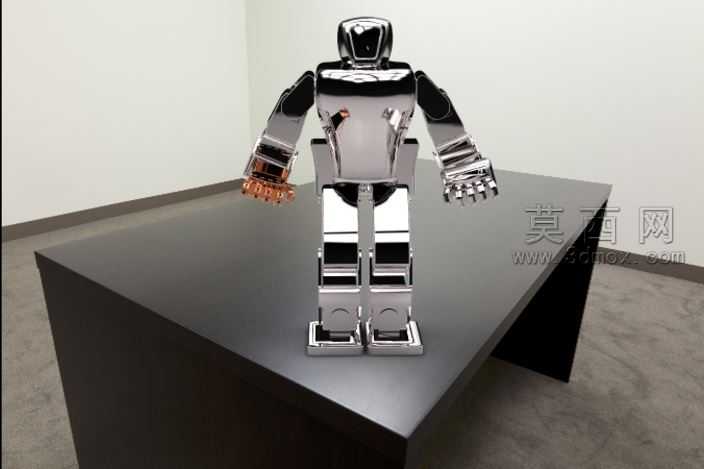

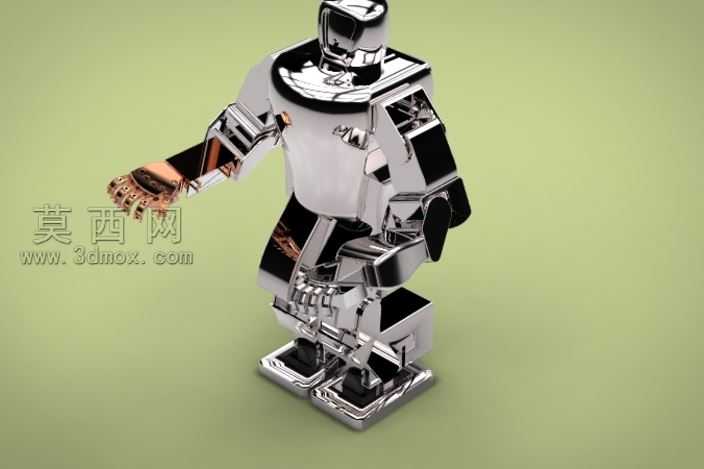

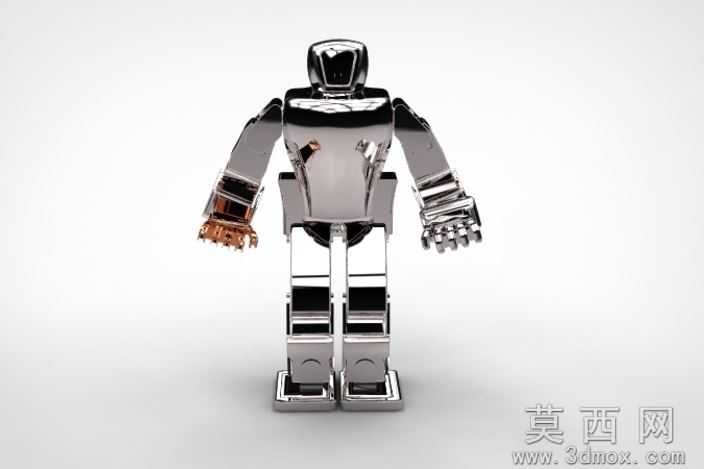

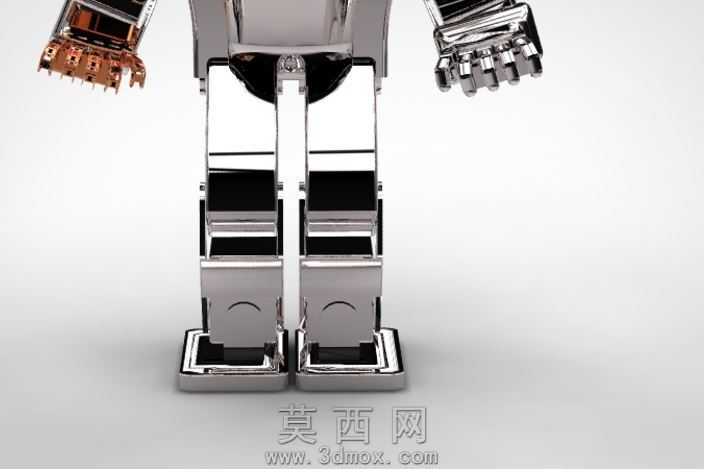

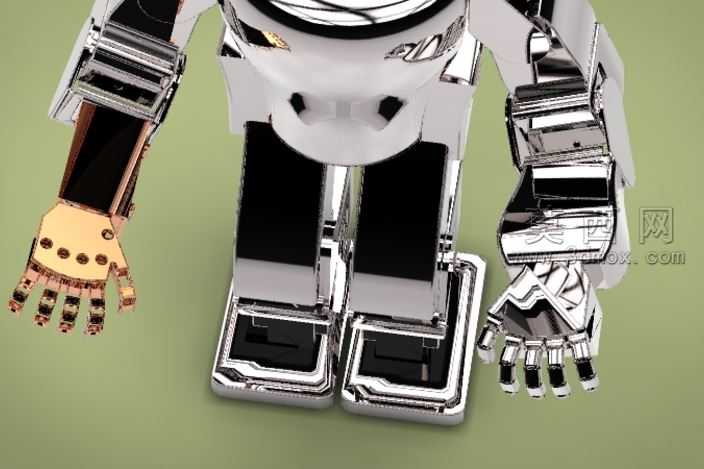

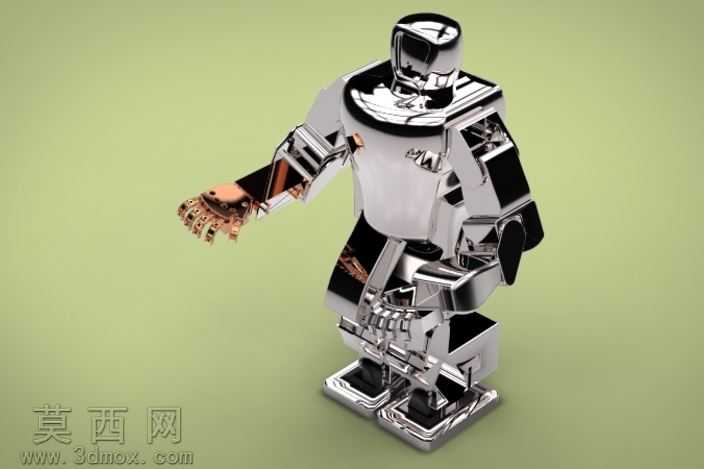

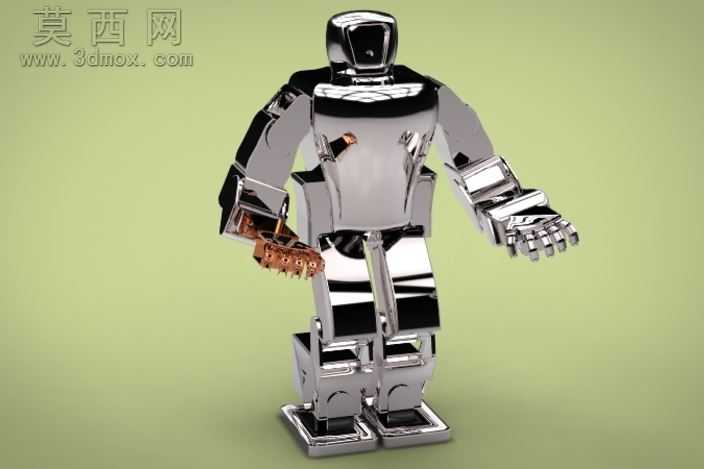

本作品为紧凑型人形仿生机器人的三维结构设计，整体采用模块化的建模思路完成全结构搭建，在三维建模过程中优先对整机的尺寸边界做了严格约束，将整体外形尺寸控制在77×40×27毫米的极小范围内，兼顾了微型化设计与结构强度的平衡。建模阶段首先完成了核心躯干的主体框架搭建，躯干部分采用一体化的承力结构设计，为上肢、下肢以及内部元器件预留了精准的安装定位点位，所有安装孔位、卡扣结构都按照实际装配公差做了参数化校准，保证后续实物装配的匹配度。材质渲染上，整机外壳采用高光亮面的镀铬金属材质，通过三维渲染软件调整金属材质的反射率、粗糙度参数，模拟出抛光金属的镜面质感，同时在关节衔接处做了哑光深色的材质区分，既突出了机械结构的层次感，也还原了微型舵机安装位的结构特征。上肢结构采用多自由度的关节设计，肩部、肘部、腕部都预留了微型伺服舵机的安装空间，建模时严格匹配HXT900微型伺服的实际外形尺寸，将舵机嵌入到肢体结构内部，保证外观的整体性同时不影响关节的活动范围，手部结构做了简化的仿生指节设计，可实现基础的夹持动作。下肢结构同样采用多关节联动设计，髋部、膝部、踝部的关节转轴都做了同轴度校准，保证行走动作时的结构稳定性，足部采用加宽的平底设计，降低整机重心提升站立稳定性。内部结构设计上，专门预留了1600mAh 3S1P锂电池的安装仓，同时预留了网络摄像头的安装位置，将供电模块、控制模块、感知模块的排布做了合理的空间规划，避免元器件之间的干涉，所有走线槽都在建模时做了隐藏式设计，保证外观的整洁度。整体设计在极小的体积内集成了人形机器人的完整运动结构，兼顾了外观的金属质感与结构的实用性，所有部件的参数化建模都支持后续的修改迭代，可直接用于3D打印制作实物原型，也可作为微型人形机器人的结构参考方案。
