工业输送线用导向支撑辊带结构

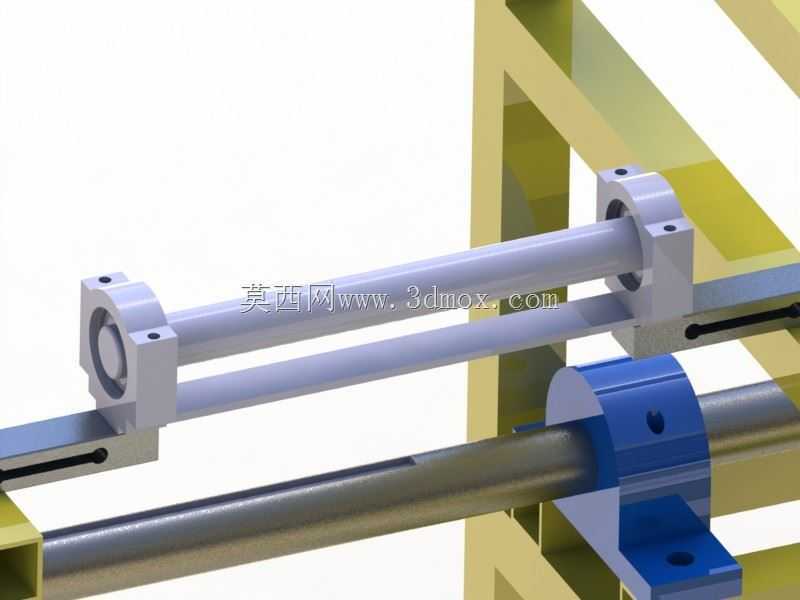

　　这套辊带结构主要面向连续化生产的物料输送场景，在轻工包装、电子元件组装、小型五金件加工的生产线接驳段、转向段都能看到这类结构的实际应用，它的核心作用是在窄幅物料输送过程中提供稳定的承托与侧向导向，避免薄型、易偏移的物料在输送过程中出现跑偏、褶皱、卡滞的问题，相比传统的宽幅皮带输送，这种辊带组合结构的运行阻力更小，针对小尺寸工件的输送适配性更强，不会出现皮带粘黏细小碎屑的问题，日常维护只需要定期检查辊面磨损情况即可，不需要频繁调整皮带张紧度。从结构设计逻辑来看，这套组件采用了双光轴导向的安装基准，两根平行布置的镀铬光轴作为整个辊带组件的安装支撑，光轴两端通过带法兰的立式支撑座固定在设备的机架型材上，支撑座采用内六角螺栓锁紧，

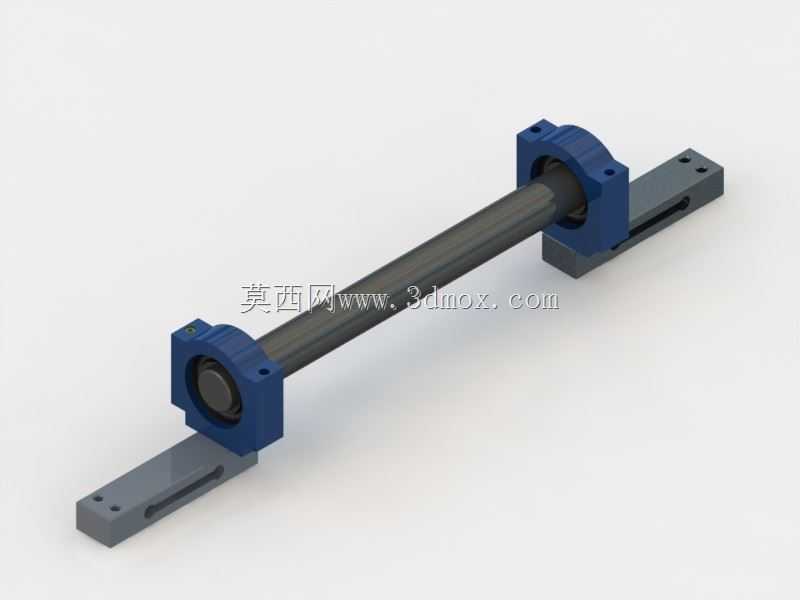

　　安装时可以通过调整支撑座的固定位置来微调辊带的整体水平度，适配不同机架的安装平面误差。中间的工作辊采用了分段式设计，蓝色的固定座通过紧定螺钉锁紧在下方的传动光轴上，辊体本身采用空心铝合金材质加工，表面做了硬质阳极氧化处理，既保证了辊面的耐磨性能，又尽可能降低了旋转部件的自重，减少传动过程中的惯性冲击。设计时特意将辊体的安装高度设置为略高于两侧导向轴的上平面，这样物料在输送过程中只会和转动的辊面接触，不会和固定的导向轴产生滑动摩擦，有效降低了物料表面的划伤风险，针对表面质量要求高的塑胶件、印刷件输送场景，还可以在辊面套设硅胶套来进一步增大接触摩擦力，同时避免硬接触造成的外观损伤。从安装边界尺寸来看，

　　整套组件的横向安装宽度可以根据输送物料的幅面灵活调整，两端支撑座的固定孔位采用长圆孔设计，允许的安装调整范围在五十毫米到一百二十毫米之间，适配不同宽度的生产线改造需求，组件的整体垂直安装高度不超过一百五十毫米，不会占用过多的设备内部安装空间，下方的传动光轴可以通过同步轮或者联轴器直接和驱动电机连接，不需要额外设计复杂的传动换向结构。在实际选型应用中，需要注意根据输送物料的单重确定辊体的壁厚，单根辊体的额定承载可以达到五公斤，多根辊体等距布置组成的辊带段，整体承载可以达到每米三十公斤，完全满足小型工业产品的输送需求，辊体的旋转精度控制在零点零二毫米以内，高速输送时不会出现明显的径向跳动，能够保证物料输送的位置精度，

　　适配后续工位的自动取料、视觉检测等对物料位置精度有要求的工序。这套结构在设计时充分考虑了加工装配的工艺性，所有的零部件都采用标准型材和标准紧固件加工，不需要定制特殊的加工刀具，普通的车削、铣削设备就可以完成所有零件的加工，装配时不需要专用工装，按照装配顺序依次锁紧固定螺钉即可完成组装，后期如果出现辊面磨损，只需要单独更换磨损的辊体，不需要拆卸整个组件，大幅降低了设备的后期维护成本。针对有腐蚀性的生产场景，还可以将所有的金属零部件更换为304不锈钢材质，辊体采用PP材质加工，就能适配食品加工、化工物料输送的特殊使用需求，不需要对整体结构做大幅修改，结构的通用性和拓展性较强。
