泽斯波罗尔基符号器结构设计

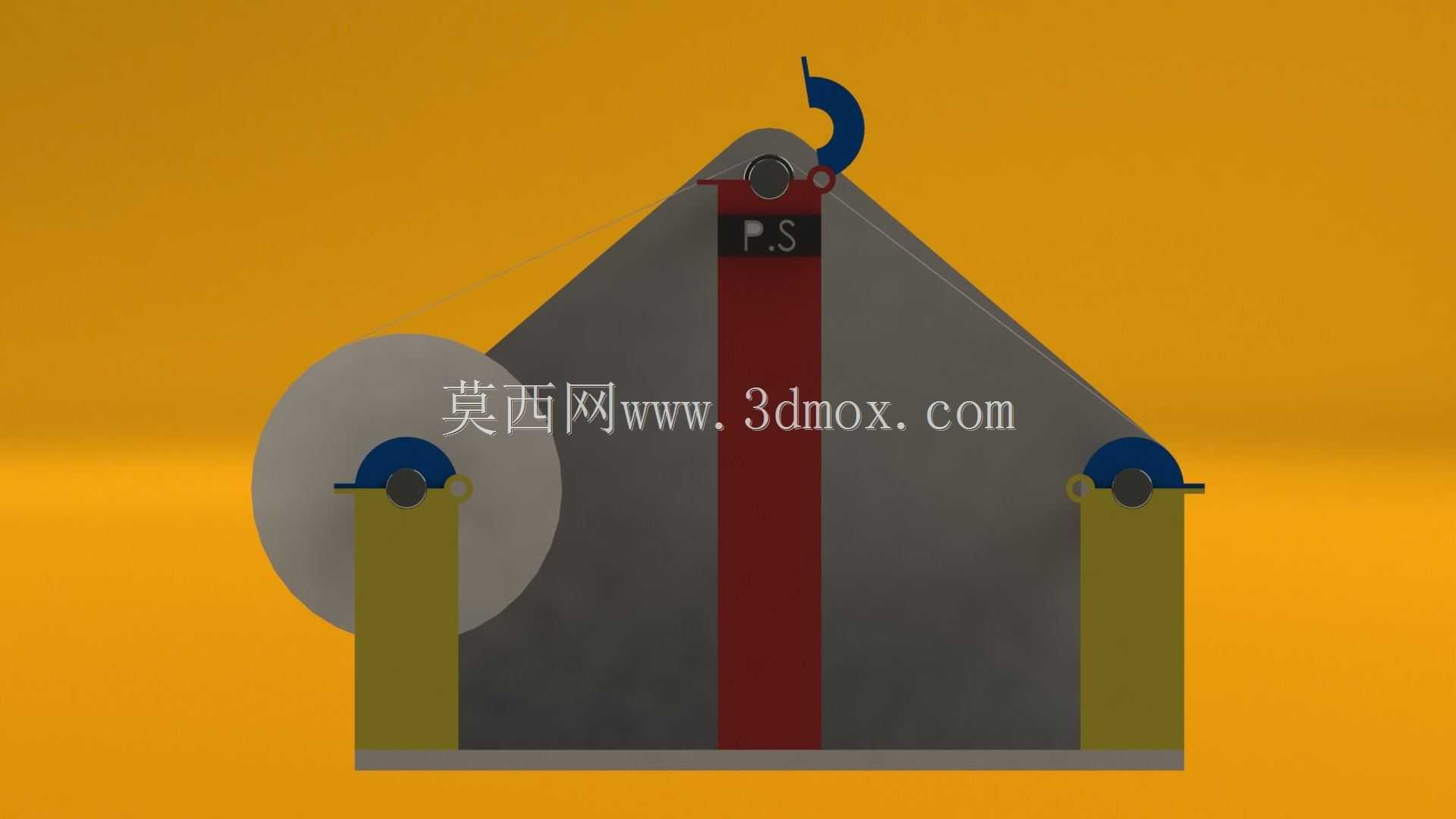

　　该符号器主要应用于工业生产现场的工位标识、物料流转节点标记以及设备运行状态可视化提示场景，在离散制造车间的流水线旁、仓储库区的货位分界处、重型设备的操作警示区域都能见到这类装置的实际应用，它能通过预设的符号展示，为现场作业人员提供清晰的视觉指引，减少人工口头传递信息的误差，降低错料、误操作的发生概率。从实际功能来看，这款装置的核心作用是承载并展示特定标识符号，顶部的钩状结构可实现装置的快速悬挂安装，适配车间内的型钢横梁、管线支架等多种挂载点位，不需要额外焊接安装底座，能根据生产布局的调整快速移位，适配柔性生产的现场布置需求。两侧的立式支撑结构采用对称式布局，底部预留了螺栓固定孔位，当现场没有合适的悬挂点位时，

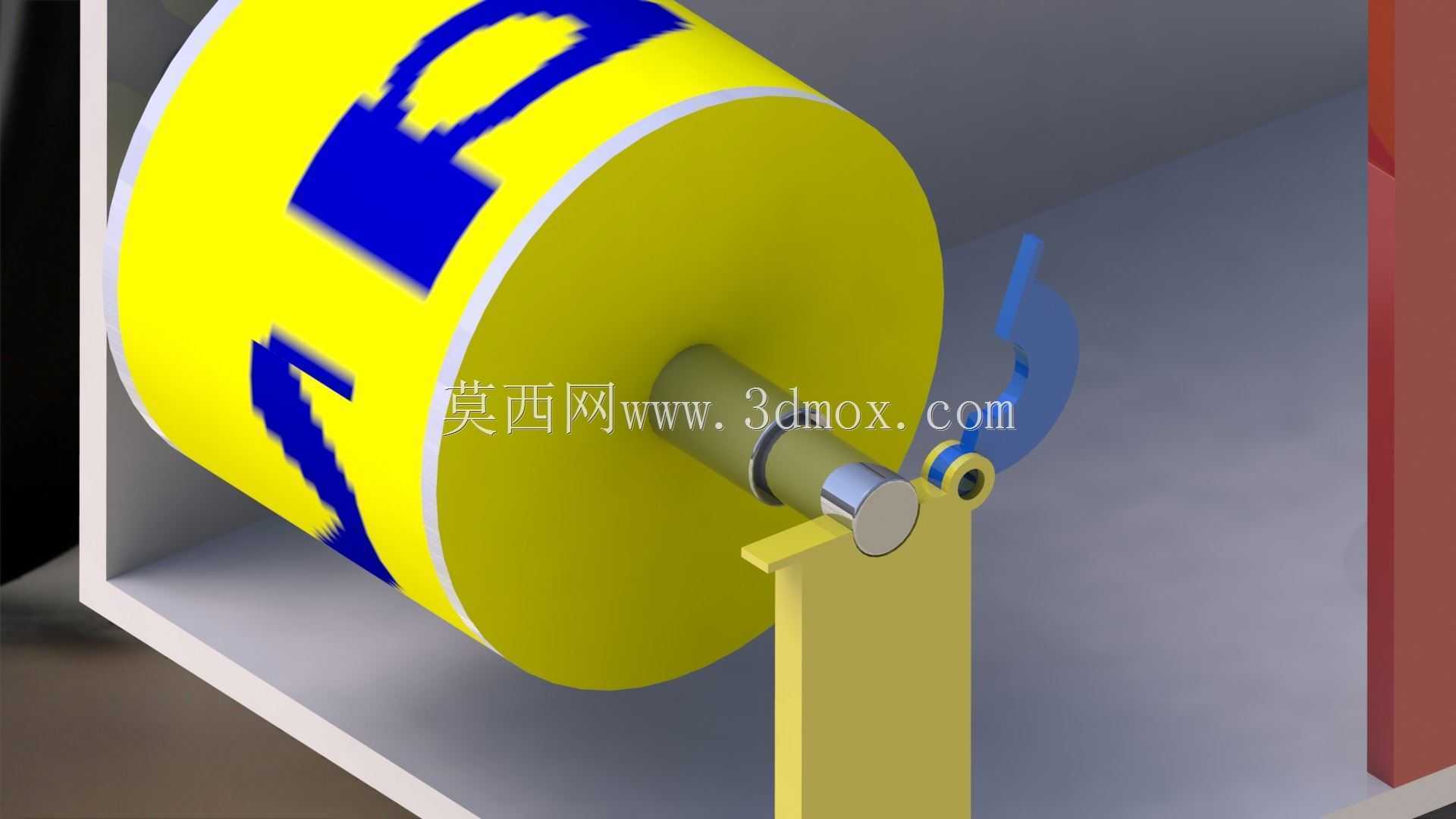

　　也可以通过膨胀螺栓将装置固定在地面或者设备平台表面，两种安装方式覆盖了绝大多数工业现场的安装条件，安装边界的适配性较强。中部的三角形主体框架是整个装置的承载核心，框架表面预留了符号标识的安装区域，可根据使用需求粘贴或者嵌入不同的标识符号，中间的竖向条带区域可加装反光材质或者发光组件，在光线不足的车间巷道、地下作业区域也能保证标识的可见度。左侧的盘状部件是符号切换的传动结构，通过手动拨动盘体即可带动内部的转轴转动，实现不同符号面的切换，不需要额外的动力源，结构简单可靠，在断电、无气源的工况下也能正常操作，适合在环境复杂的工业现场长期使用。设计过程中优先考虑了装置的环境耐受能力，整体框架采用拼接式结构，没有复杂的曲面造型，

　　所有外露的棱边都做了倒角处理，避免作业人员磕碰受伤，各转动配合部位预留了足够的间隙，不会因为现场的粉尘堆积导致转动卡滞。从安装尺寸来看，装置整体的重心落在中部三角形框架的几何中心位置，悬挂安装时不会出现倾斜偏移，立式安装时底部支撑的跨距经过测算，能抵抗车间内常规的通风气流影响，不会出现轻易倾倒的问题，两侧支撑柱的高度与中部盘状部件的转动半径做了匹配，转动过程中不会与支撑结构发生运动干涉。顶部的吊钩采用圆弧过渡设计，挂载时与横梁的接触面积更大，应力分布更均匀，长期挂载不会出现吊钩变形的问题，吊钩与主体框架的连接部位采用销轴固定，可根据挂载点位的角度小幅转动，自动调整装置的竖直姿态，保证标识面始终正对作业人员的通行方向。在结构细节上，

　　各连接部位的紧固件都采用沉头设计，外表面没有突出的螺栓头，避免现场的线缆、吊具经过时发生勾挂，盘状转动部件的边缘做了滚花处理，操作人员戴劳保手套也能顺利拨动，不会出现打滑的情况。整个装置的结构没有采用复杂的精密零部件，所有加工件都可以通过常规的钣金折弯、车削、钻孔工艺完成，加工成本低，后期维护时如果出现零部件损坏，现场的维修人员即可快速更换，不需要返厂维修，能适配工业现场快节奏的生产维护需求。
